Курсовая работа (т): Организация сети связи железнодорожного узла

Учитывая среднюю длину и количество сообщений протокола MxUA, необходимых для обслуживания одного вызова, можно вычислить транспортный ресурс для подключения сигнальных шлюзов к пакетной сети:

Аналогично, транспортный ресурс гибкого коммутатора, необходимый для передачи сообщений протокола MGCP, составляет:

Суммарный минимальный полезный транспортный ресурс Softswitch, требуемый для обслуживания вызовов в структуре транзитного коммутатора, составляет:

Результаты расчетов приведены на рисунке 5.2.

Рисунок 5.2 - Распределение сигнальных потоков распределенного транзитного коммутатора

Общая производительность гибкого коммутатора составит:

.
РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ СЕТИ IMS

6.1 Расчет нагрузки на S-CSCF

CSCF - центральная интеллектуальная функция на сигнальном уровне, т.е. функция SIP-сервера, который управляет сеансом. Помимо этого, S-CSCF выполняет функцию регистрирующего сервера сети SIP (SIP-registrar), то есть поддерживает привязку местоположения пользователя (например, IP-адресом терминала, с которого пользователь получил доступ в сеть) к его SIP-адресу (PUI-Public User Identity).

Функция S-CSCF взаимодействует по протоколу Diameter с HSS, получает от последнего данные аутентификации пользователя, пытающегося получить доступ к сети, и данные о профиле пользователя, т. е. перечень доступных ему услуг - набор триггерных точек для маршрутизации сообщения SIP к серверам приложений. В свою очередь, функция S-CSCF информирует HSS о том, что этот пользователь прикреплен к нему на срок своей регистрации, и о срабатывании таймера регистрации.

Таблица 6.1 - Исходные данные

Транспортный ресурс, необходимый для организации взаимодействия между S-CSCF и Softswitch:

Транспортный ресурс, необходимый для организации взаимодействия между S-CSCF и серверами приложений (AS):

Транспортный ресурс, необходимый для организации взаимодействия между S-CSCF и MRF:

Транспортный ресурс, необходимый для организации взаимодействия между S-CSCF и I-CSCF:

Тогда общий транспортный ресурс:

6.2 Расчет нагрузки на I-CSCF

CSCF - еще один SIP-прокси, расположенный на границе административного домена Оператора. Когда SIP-сервер определяет следующую пересылку для некоторого SIP-сообщения, он получает от службы DNS адрес I-CSCF соответствующего домена. Кроме исполнения функций SIP-прокси I-CSCF взаимодействует по протоколу Diameter с HSS и SLF, получает от них информацию о местонахождении пользователя и об обслуживающей его S-CSCF. Если никакая функция S-CSCF еще не назначена, функция I-CSCF производит ее назначение.

Транспортный ресурс между Softswitch и I-CSCF (рис. 6.1), который требуется для обмена сообщениями по протоколу SIP во время обслуживания вызовов:

Общий транспортный ресурс:

Функция управления сеансами CSCF (Call Session Control Function) является центральной частью системы IMS, представляет собой, по сути, SIP-сервер и обрабатывает SIP-сигнализацию в IMS. Существуют функции CSCF трех типов: Proxy-CSCF (P-CSCF), Interrogating-CSCF (I-CSCF) и Serving-CSCF (S-CSCF).

Первая из перечисленных, функция P-CSCF - это первая точка взаимодействия (на сигнальном уровне) пользовательского IMS-терминала и IMS-сети. С точки зрения SIP, она является входящим/исходящим прокси-сервером, через который проходят все запросы, исходящие от IMS-терминала или направляемые к нему. Однако функция P-CSCF может вести себя и как агент пользователя UA, что необходимо для прерывания сеансов в нестандартных ситуациях и для создания независимых SIP-транзакций, связанных с процессом регистрации.

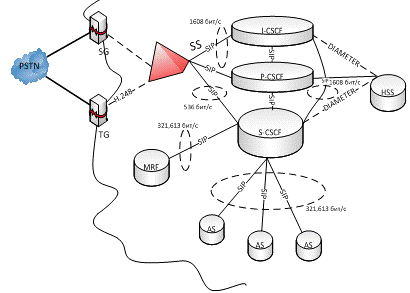

Рисунок 6.1 - Архитектура IMS. Результаты расчета нагрузки на S-CSCF и на I-CSCF

.
РАЗРАБОТКА ПЛАНА РАЗМЕЩЕНИЯ И ЭЛЕКТОПИТАНИЯ ПРОЕКТИРУЕМОГО ОБОРУДОВАНИЯ

Стены и потолок должны быть ровными и гладкими, чтобы не накапливалась пыль и для облегчения уборки помещения. Стены и потолок рекомендуется покрыть светлой синтетической акриловой краской.

Пол должен быть ровным и нивелированным. Допустимое отклонение нивелировки пола должно составлять ±3 мм/м2. Пол необходимо покрыть антистатическим материалом во избежание появления ошибок, вызванных статическим электричеством.

Максимальная нагрузка пола должна составлять 9500 ч 10000 Н/м², распределенная нагрузка - 2500 Н/м².

Следует предусмотреть общее и дополнительное освещение помещения. Общее электрическое освещение должно составлять не менее 300 люкс рассеянным светом, измеренное на высоте 1 м от уровня пола.

Электрические цепи для освещения, электропитания выпрямителей и электропитания розеток с заземляющим контактом следует отделить друг от друга, то есть их следует подключить к отдельным предохранителям.

Для электропитания выпрямителей следует проложить кабель сечением 5x4 мм² от главного распределительного ящика 380/220 B до места, где расположен шкаф с выпрямителями (необходимо оставить запас кабеля длиной 2,5 м вне стены на высоте 500 мм от уровня пола).помещении необходимо обеспечить температуру от +5 до +40єC при относительной влажности воздуха 20…80 % (оптимальные условия - 40…60 %).
