Основные способы моделирования архитектурных форм в среде 3dsMax

Методические указания

для студентов 3-го курса, обучающихся по специальности 270303

«Реставрация и реконструкция архитектурного наследия»

Воронеж 2011

УДК 72.021.23:004(07)

ББК 85.11:32.811я7

Составитель

И.Ю.Бабешко

Основные способы моделирования архитектурных форм в среде 3dsMax: метод. указания для студ. 3-го курса спец 270303 / Воронеж. гос. арх.-строит. ун-т; сост.: И.Ю.Бабешко, - Воронеж, 2011. - 24 с

Изложены основные методы моделирования архитектурных форм в трёхмерном редакторе 3dsMax. Рассмотрены основные инструменты и их настройки.Приведены примеры использования инструментов моделирования.

УДК 72.021.23:004(07)

ББК 85.11:32.811я7

Печатается по решению редакционно-издательского совета

Воронежского государственного архитектурно-строительного университета

Рецензент: Гурьев С.Н., профессор кафедры основ проектирования и архитектурной графики ВГАСУ

Оглавление

Введение

3ds Max – программный пакет для работы с 3D графикой и анимацией.

В области архитектурной визуализации и дизайне интерьеров 3ds Max занимает одно из первых мест. Архитектура и дизайн интерьеров на протяжении веков требовали кроме чертежей ортогональных проекций качественный демонстрационный материал (перспективные изображения, макеты). Поэтому появление в середине 80-х годов прошлого века программ 3D моделирования существенно облегчило труд архитекторов и дизайнеров. Популярность 3ds Max в архитектурных бюро и дизайн-студиях вызвано относительной простотой пакета и удобством моделирования в 3ds Max различных архитектурных объектов, большим количеством библиотек с готовыми текстурами, материалами, предметами мебели, элементами интерьеров, подключаемым модулем визуализации V-Ray.

С тех пор, как появилась возможность создавать абсолютно точные и реалистичные 3d модели, архитектура, дизайн интерьеров и экстерьеров, дизайн ландшафтов и другие направления в работе и творчестве человека получили новое дыхание и неограниченные просторы для реализации идей.

3d моделирование интерьеров и архитектурных объектов - это не только визуализация проекта, но и возможность обнаружить и исправить ошибки еще на стадии проектирования. Кроме того, любая разработка с применением 3d программ реализуется в более сжатые сроки.

Программа 3ds Max - это одно из самых популярных в мире приложений для разработки трехмерной графики, при помощи которого созданы многие известные фильмы, игры и рекламные ролики.

Cпособы трехмерного моделирования:

• моделирование с использованием примитивов;

• моделирование с использованием модификаторов;

• моделирование с использованием сплайнов;

• моделирование на уровнях подобъектов редактируемых поверхностей;

• создание объектов при помощи булевых операций;

Последние три способа - наиболее востребованные в моделировании архитектурных форм.

1.Моделирование объёмов с использованием сплайнов

При моделировании некоторых форм удобно использовать сплайновые примитивы и сложные составные сплайны. В 3ds Max возможно создавать следующие сплайны (рис. 1):

• Line (Линия);

• Circle (Окружность);

• Arc (Дуга);

• NGon (Многоугольник);

• Text (Сплайновый текст);

• Section (Сечение);

• Rectangle (Прямоугольник);

• Ellipse (Эллипс);

• Donut (Кольцо);

• Star (Многоугольник в виде звезды);

• Helix (Спираль).

Сплайны более сложной формы.

• WRectangle (Прямоугольник за стеной)

• Channel (С-образный)

• Angle (L-образный)

• Tee (T-образный)

• Wide Flange (I-образный)

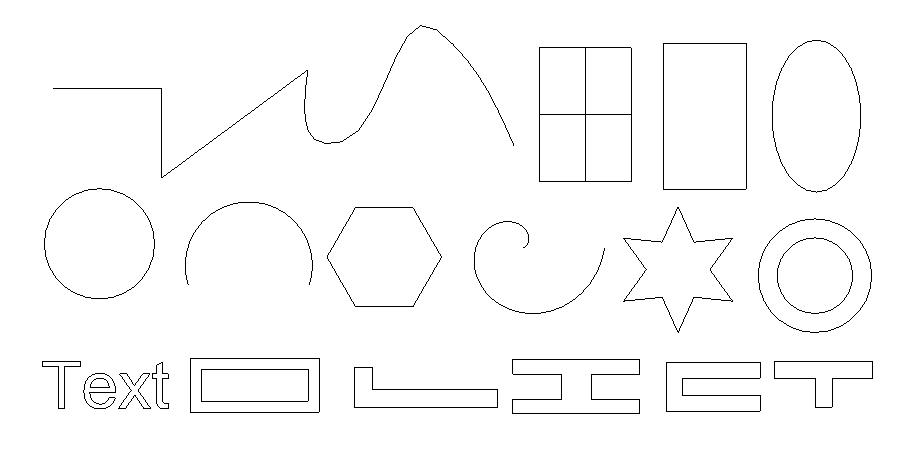

Рис. 1. Сплайновые формы

Кнопки для рисования сплайновых примитивов находятся на боковой командной панели Create (Создание), в категории Shapes (Формы) в списке Splines (Сплайны) .Чтобы создать сложный сплайн, необходимо выбрать в списке строку Extended Splines (Усложненные сплайны).

В настройках сплайновых примитивов содержатся два свитка настроек: Rendering (Визуализация) и Interpolation (Интерполяция)

Сплайновые примитивы чаще всего используются как вспомогательные объекты для моделирования сложных объектов.

В свитке настроек Rendering (Визуализация) есть возможность включением флажков Enable In Renderer (Показать при визуализации) и Enable In Viewport (Показывать в окне проекции) добавить возможность визуализации сплайнов при рендеринге и в окне проекции. Форма сечения сплайна задаётся переключателем Radial (Округлый) или Rectangular (Прямоугольный) (рис. 2).

Толщина сплайна Radial (Округлый) может быть задана параметром Thickness . Количество сторон и угол их расположения настраиваются в счётчиках Sides (Количество сторон) и (Angle (Угол).

В настройках прямоугольного сплайна Rectangular (Прямоугольный) можно задать значения Length (Длина) и Width (Ширина). За соотношение длины и ширины прямоугольного профиля отвечает значение счётчика Aspect (Соотношение)

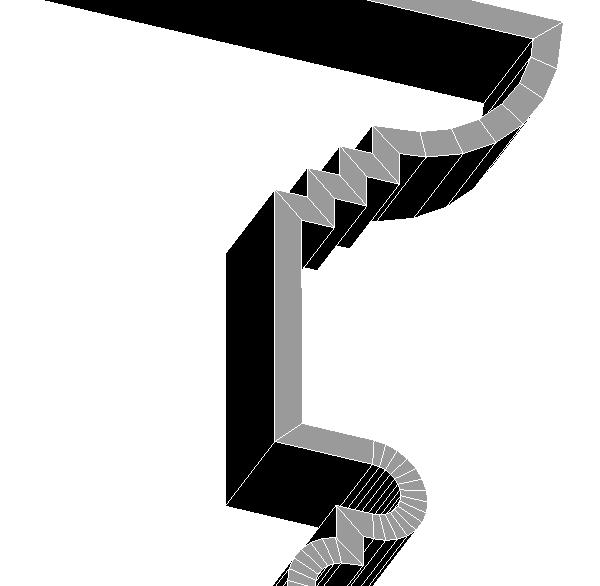

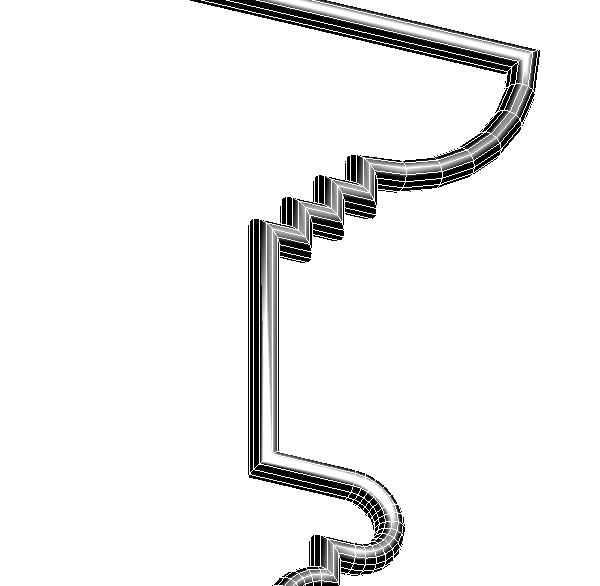

Рис. 2. Сплайны с округлым Radial (Округлый) и прямоугольным Rectangular (Прямоугольный) сечениями

Количество сегментов между вершинами объекта можно настроить в свитке Interpolation (Интерполяция)

Сплайновые примитивы можно преобразовать в Editable Spline (Редактируемый сплайн), в котором есть возможность работать с субобъектами. Для преобразования сплайна в редактируемый надо выбрать в контекстном меню команду Convert To>Convert to Editable Spline (Преобразовать>Преобразовать в редактируемый сплайн).

Корректировать форму редактируемого сплайна можно в трёх уровнях подобъектов: Vertex (Вершина), Segments (Сегменты) и Spline (Сплайн). Переключение в нужный режим редактирования возможно на вкладке Modify (Изменение) командной панели в стэке модификаторов или расположенными ниже кнопками.

При помощи кнопки Attach (Присоединить) в свитке Geometry (Геометрия) настроек объекта можно присоединить к данному объекту любой другой . Эта команда дублируется и в контекстном меню.

В режиме редактирования вершин Vertex (Вершина) есть возможность поменять тип вершин. Для этого необходимо выделить одну или несколько вершин и выбрать в контекстном меню нужный вариант: Smooth (Сглаженный), Corner (Угол), Bezier (Безье) или Bezier Corner (Угол Безье). Вершины типа Bezier (Безье) и Bezier Corner (Угол Безье) управляются зелёными маркерами на коромыслах Безье (рис. 3).

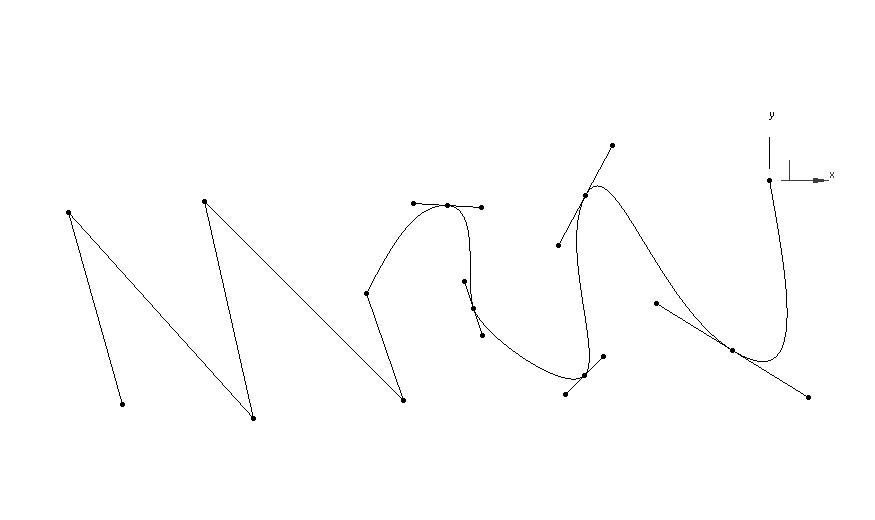

Рис. 3. Редактирование сплайна на уровне вершин

Сплайн можно разбить в точках излома при помощи команды Break (Разбить) в свитке Geometry (Геометрия). Можно также добавлять дополнительные вершины при помощи команды Refine.

Команда Weld позволяет склеивать выделенные вершины в пределах установленного радиуса действия (рис. 4)

Команда Connect даёт возможность замкнуть открытый сплайн. Корректировать форму сплайна, добавляя в него новые вершины, можно используя команду Insert.

Объединить несколько выбранных вершин в одну, можно используя команду Fuse.

Выделив вершину, можно получить скруглённое сопряжение или фаску, применив команды Fillet и Chamfer.

С субобъектами Spline можно производить булевские операции, получая результат сложения, вычитания и пересечения , а также зеркально отражая их.Выделенные субобъекты можно скрывать от просмотра, удалять и отсоединять в отдельный объект.

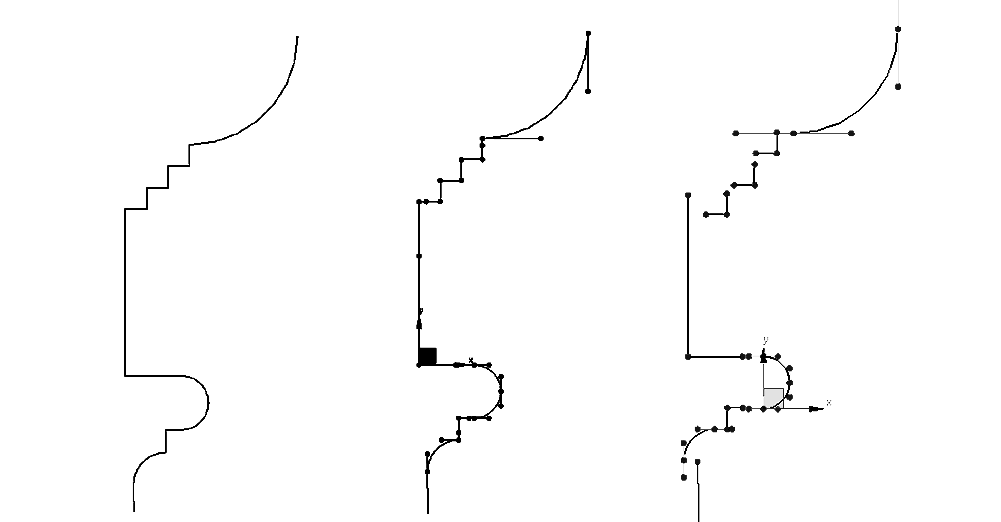

Рис. 4 Сложный редактируемый сплайн из фрагментов сплайновых примитивов с объединенными вершинами (Weld) в местах соединений
