Материал: Основы 3D-моделирования в системе NX. учеб.-метод. пособие. Барабанов В.Ф., Нужный А.М
Рис. 5.23. Вид сборки
Создание массива компонент
Теперь научимся помещать в сборку несколько компонентов за одно действие. Для этого загрузим в сборку деталь washer.prt. В меню Дублирование – Добавить несколько выбрать Массив после добавления
рис. 5.24.
75

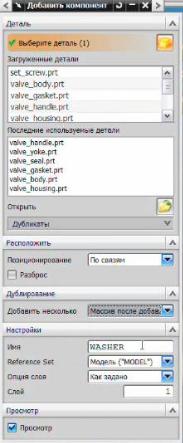

Рис. 5.24. Добавление компонента
Теперь самостоятельно поместите шайбу на одно из отверстий. Используя 2 привязки: Вывод центра/оси по центру отверстия и Касание для привязки к плоскости.
Затем в окне Создание массива компонентов в Определении массива задать От образца элемента и
нажать OK рис. 5.25.
76

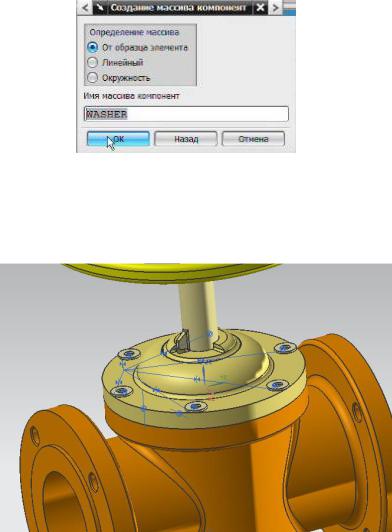

Рис. 5.25. Создание массива компонентов
В результате выполненных действий на нашей сборке появятся сразу 6 элементов. Что и показано на рис. 5.26.
Рис. 5.26. Созданные элементы
77

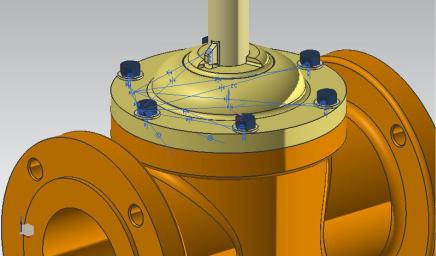

Самостоятельно, используя деталь hex_bolt_5.prt сделать так, чтобы сборка приняла вид. представленный на рис. 5.27.
Рис. 5.27. Законченный вид
ЗАКЛЮЧЕНИЕ
Внедрение в образовательный процесс технологий 3D-моделирования повышает эффективность обучения, обогащает их знаниями в области технических дисциплин, а также развивает техническое мышление и формирует технологические умения.
78
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Ведмидь, П. Основы NX CAM [Текст] /
М.:ДМК Пресс. 2012 – 216 с.
2.Данилов Ю., Артамонов И. Практическое использование NX [Текст] / М.: Пресс. 2011 – 332 с.
3.Гончаров, П. NX для конструкторамашиностроителя [Текст] / П.С. Гончаров, М.Ю. Ельцов, С.Б. Коршиков, И.В. Лаптев, В.А.. Осиюк - М.:ДМК Пресс.- 2016 – 500 с.
4.Siemens PLM Software [Электронный ресурс]
:Режим доступа : World Wide Web. URL : http://www.plm.automation.siemens.com/ru_ru/
