Материал: Основы 3D-моделирования в системе NX. учеб.-метод. пособие. Барабанов В.Ф., Нужный А.М
Загрузим из папки Valve деталь valve_gasket.prt.
Самостоятельно поместим и свяжем деталь так, как показано на рис. 5.11.

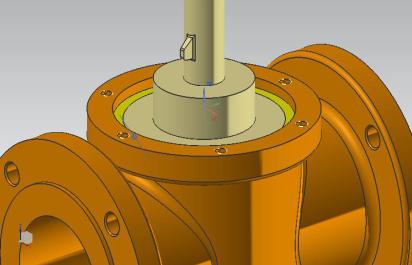

Рис. 5.11. Связка деталей
Добавим в сборку деталь valve_seal.prt из папки Valve и поместим ее так, как показано на рис. 5.12.
65

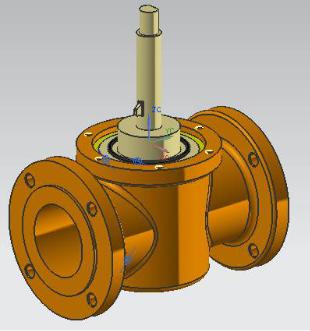

Рис. 5.12. Размещение детали valve
Добавим деталь valve_yoke.prt. Затем в Ориентации выберем Вывод Центра/Оси. Затем выберем отверстия как показано на рис. 5.13.
66
Рис. 5.13. Выбранное отверстие
Но этого мало для однозначного связывания детали и сборки, поэтому нажмем кнопку Применить и продолжим привязку. Выберем меню Предпочтительное прикосновение в меню ориентация и плоскости,
показанные на рис. 5.14.
67

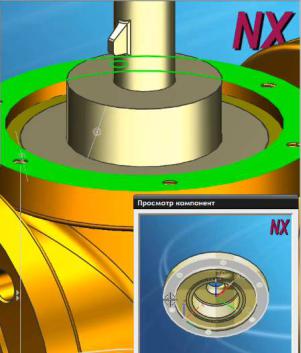

Рис. 5.14. Предпочтительное прикосновение
Теперь выберем Касание в меню Ориентация и плоскости, показанные на рис. 5.15.
68

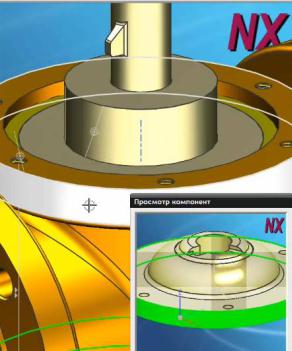

Рис. 5.15. Касание
Нажмем OK и посмотрим на нашу сборку, показанную на рис. 5.16.
69
