Материал: Панасик Н.В. Тактико-специальная подготовка. Ч. 1

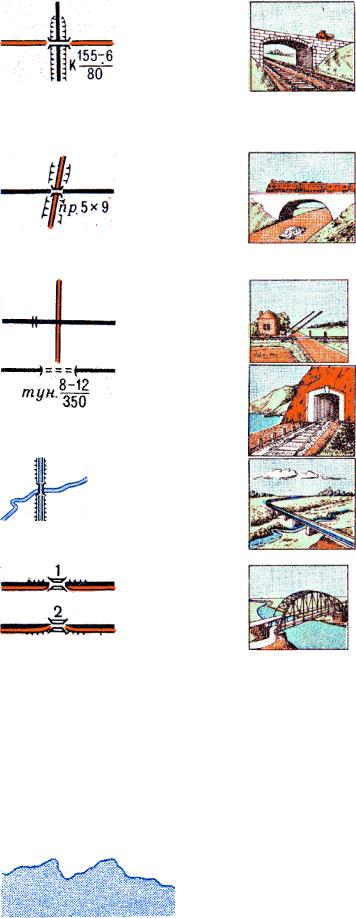

Путепроводы над железной дорогой: К-каменный (материал постройки), в числителе-длина и ширина проезжей части в метрах, в знаменателе грузоподъемность в тоннах
Путепроводы над шоссейной дорогой (пр.—проезд под путепроводом: 5— высота, 9—ширина проезда в метрах)
Переезды на одном уровне
Туннели (в числителе— высота и ширина, в зна- менателе—длина в метрах)
Акведуки
Мосты двухъярусные: 1) шоссе под' железной дорогой; 2) шоссе над железной дорогой
Гидрография

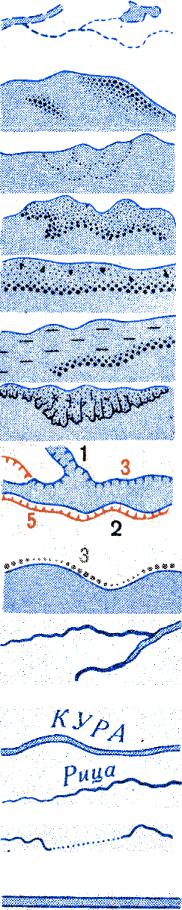

Береговая пиния постоянная и определенная
276
Береговая линия непостоянная и неопределенная (пересыхающие реки и озера, озера на болотах, мигрирующие озера)
Береговые отмели и мели
Берега опасные (характер опасности неизвестен)
Берега осыхаю- |
Песчаные |
щие (приливо- |
|
отливные полосы) |
|
|
песчано-каменистые и |
|
галечно-гравийные |
|
Илистые |
|
Скалистые |
Берега обрывистые: 1) без пляжа; 2) с пляжем, не выражающимся в масштабе карты
Береговые валы, озы и другие гряды, не выражающиеся в масштабе карты (3—высота в метрах)
Реки и ручьи. В две линии изображаются реки шириной 5м и более—на картах масштабов
1:25000 и 1:50 000, 10м и более— на карте масштаба 1:100 000
Подписи названий судоходных рек и каналов
Подписи названий несудоходных рек, ручьев и каналов
Подземные и пропадающие участки рек (по болотам и т. п.)
Каналы шириной от 10 до 15м—на карте масштаба 1:35000, до 30м—на карте масштаба
1:50000, до 60м - на карте масштаба 1:100000
277

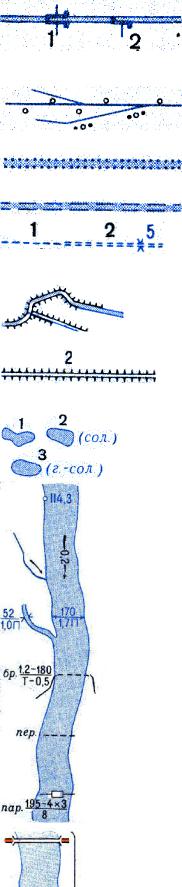

Каналы шириной от 3 до 10м; водораспределительные устройства: 1) отвод воды в обе стороны; 2) отвод воды в одну сторону
Каналы и канавы шириной до 3 м; деревья и кусты вдоль рек, каналов и канав.
Каналы подземные
Каналы строящиеся
Сухие канавы: 1) шириной менее 3 м; 2) шириной 3 м; и более (5-ширина канавы в метрах)
Реки, каналы и канавы с дамбами с одной и с двух сторон
Дамбы и искусственные валы (2—высота в метрах)
Озера: 1) пресные; 2) соленые; 3) горькосоленые
Отметки урезов воды
Стрелки, показывающие направление течения рек (0,2—скорость течения в м/сек)
Характеристика рек и каналов: 170—ширина, 1,7— глубина в метрах, П—характер грунта дна (П—песчаный, Т—твердый, В—вязкий, К— каменистый)
Броды: 1,2—глубина, 180—длина в метрах, Т— характер грунта, 0,5—скорость течения в м/сек
Перевозы
Паромы: 195—ширина реки; 4х3—размеры парома в метрах; 8—грузоподъемность в тоннах
Мосты деревянные
278
Мосты металлические
Мосты каменные и железобетонные
Мосты деревянные
Мосты металлические |
Подъемные и |
|
разводные |
||
|
||
Мосты каменные и железобе- |
|
|
тонные |
|
|
Наплавные мосты |
|
Мосты двухъярусные каменные и железобетонные
Мосты цепные и канатные
Характеристика мостов: К — материал постройки (К — каменный, М — металлический, ЖБ — железобетонный, Д —деревянный); 8 — высота над уровнем воды (на судоходных реках); 370 — длина моста, 10 —ширина проезжей части в метрах, 60 —грузоподъемность в тоннах
Мосты длиной 3 м и более
Мосты через незначительные препятствия (длиной менее 3 м)

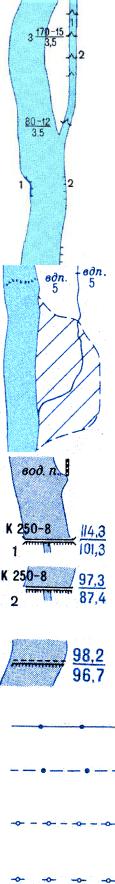

Шлюзы, выражающиеся в масштабе карты (1— камера, 2—ворота шлюза), и их характеристика по основному ходу: 3'—количество камер, 170— длина камеры в метрах, 15—ширина ворот, 3,5— глубина на пороге ворот
Шлюзы, не выражающиеся в масштабе карты
Набережные: 1) каменные; 2) деревянные
279
Берега с укрепленными откосами
Водопады и пороги (5—высота падения воды в метрах)
Границы и площади разливов крупных рек и озер при продолжительности затопления местности более двух месяцев; границы и площади строящихся водохранилищ
Водомерные посты и футштоки
Плотины: 1) проезжие; 2) непроезжие; К— материал сооружения (К—каменные, Бет.— бетонные, ЖБ— железобетонные, Д—деревянные, Зем.—земляные)' 250—длина, 8—ширина плотины по верху в метрах; в числителе—отметка верхнего уровня воды, в знаменателе—нижнего Плотины подводные
Водопроводы наземные
Водопроводы подземные
Кяризы действующие (ряд колодцев, соединенных подземным каналом)
Кяризы недействующие
280
