Материал: Панасик Н.В. Тактико-специальная подготовка. Ч. 1

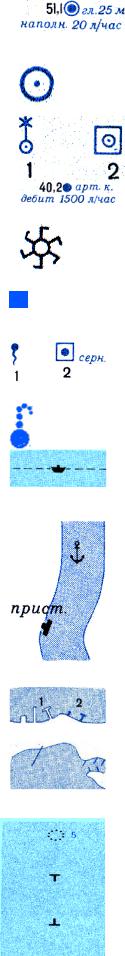

Главные колодцы в степных и пустынных районах:51,1 отметка уровня земли, 25—глубина колодца в метрах, 20— наполняемость 8 литрочасах
Колодцы
Колодцы: 1) с ветряным двигателем; 2) бетонированные с механическим подъемом воды
Артезианские колодцы гидрологические скважины
Чигири (водоподъемные сооружения)
Водохранилища и дождевые ямы, не выражающиеся в масштабе карты
1) Источники (ключи, родники); 2) оборудованные источники
Гейзеры
Железнодорожные паромы
Якорные стоянки и пристани без оборудованных причалов
Пристани с оборудованными причалами, не выражающиеся в масштабе карты
Молы и причалы: 1) выражающиеся в масштабе карты, 2) не выражающиеся в масштабе карты
Волноломы и буны
Банки малого размера (5—глубина в метрах)
Камни подводные
Камни надводные
281
Камни осыхающие
Скалы надводные (12—высота скалы над водой в метрах)
Рифы: 1) подводные; 2)осыхающие
Морские каналы
Изобаты и их подписи, отметки глубин
Водоросли

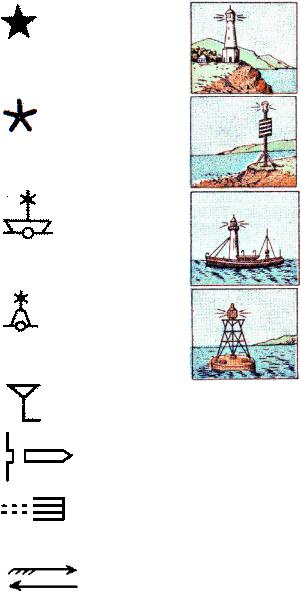

Места скопления плавника Маяки
Огни
Светящие буи
Плавучие маяки и плавучие огни
Постоянные знаки береговой речной сигнализации
Сухие доки, не выражающиеся в масштабе нарты
Эллинги, слипы
Приливо-отливные течения (стрелки с оперением - приливы, без оперения—отливы)
Рельеф
282

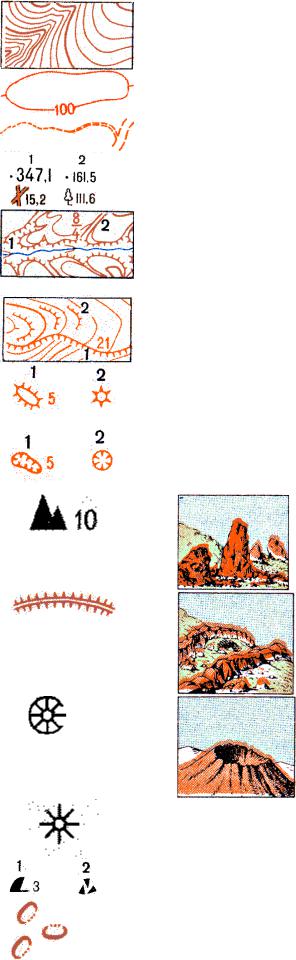

Горизонтали
Подписи горизонталей в метрах и указатели направления скатов (бергштрихи)
Сухие русла рек
Отметки командных высот; 2) отметки высот
Отметки высот у ориентиров
Овраги и промоины: 1) шириной в масштабе карты более 1 мм; 2) шириной 1 мм и менее (в числителе— ширина между бровками, в знаменателе—глубина в метрах)
1) Обрывы (21—высота в метрах); 2) укрепленные уступы полей на террасированных участках склонов
Курганы: 1) выражающиеся в масштабе карты (5— высота в метрах); 2) не выражающиеся в масштабе карты
Ямы: 1) выражающиеся в масштабе карты (5— глубина в метрах); 2) не выражающиеся в масштабе карты
Скалы -останцы (10—высота в метрах)
Дайки (крутостенные гряды из твердых горных пород)
Кратеры вулканов, не выражающиеся в масштабе карты
Кратеры грязевых вулканов
1)Отдельно лежащие камни (3—высота в метрах);
2)скопления камней
Карстовые воронки
283

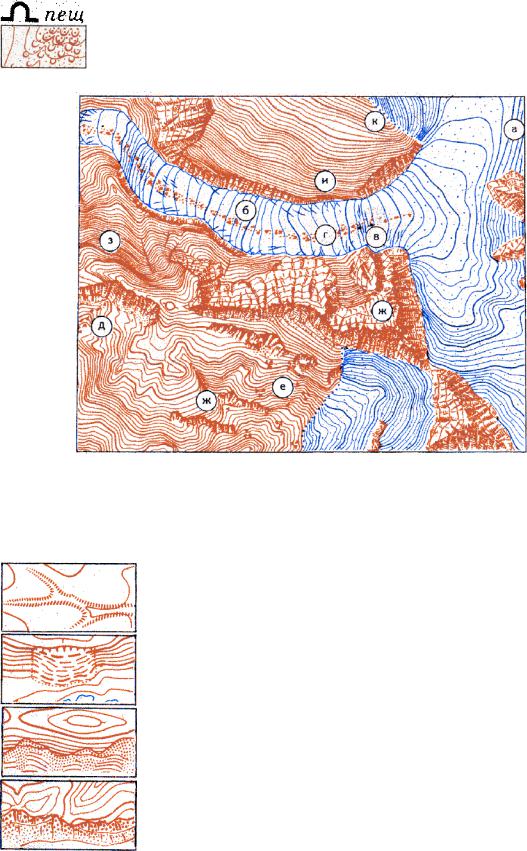

Входы в пещеры и гроты Лавовые потоки
Изображение некоторых элементов рельефа на картах
а) Фирновые поля (вечные снега), б) ледники, в) ледниковые трещины, г) морены, д) каменные реки, е) каменистые россыпи, ж) скалы и скалистые обрывы, з) крутые склоны протяженностью в масштабе карты менее 1 см, и) крутые склоны протяженностью в масштабе карты более 1 см, к) границы фирновых полей
Задернованные уступы (бровки), не выражающиеся горизонталями
Оползни
Песчаные и земляные осыпи
Каменистые и щебеночные осыпи
Растительный покров и грунты
284

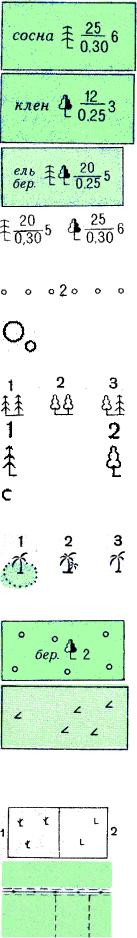

Хвойные леса (ель, пихта, сосна, кедр, лиственница и. др.)
Лиственные леса (дуб, бук, клен, береза, осина и др.)
Смешанные леса
Характеристика древостоя в метрах: в числителе— высота деревьев, в знаменателе—толщина, справа от дро- би—расстояние между деревьями Узкие полосы леса и защитные лесонасаждения (2— средняя высота деревьев в метрах)
Небольшие площади леса, не выражающиеся в масштабе карты
Отдельные рощи, не выражающиеся в масштабе карты: 1) хвойные; 2) лиственные; 3) смешанные Отдельно стоящие деревья, имеющие значение ориентиров: 1) хвойные; 2) лиственные
Отдельные деревья, не имеющие значения ориентиров
1)Пальмовые рощи, выражающиеся в масштабе карты;
2)пальмовые рощи,не выражающиеся в масштабе карты: 3) отдельные пальмы
Поросль леса, лесные питомники и молодые посадки леса высотой до 4 м (2—средняя высота деревьев в метрах)
Буреломы
1)Редкие леса (редколесье)
2)редкий низкорослые леса
1)Горелые и сухостойные леса
2)вырубленные леса
Просеки в лесу шириной 20 м и более—на карте
1:25000, 40 м и более—на карте 1:50000, 60 м и более— на карте 1:100000 ; линии электропередачи по просекам
285
