Материал: Передача дискретных сообщений. Тихомиров Н.М

Глава 16. Каналообразующая аппаратура с чрк: тт – 144, тт – 24

Каналообразующая аппаратура ТТ-144 предназначена для вторичного уплотнения стандартных 4-проводных каналов ТЧ кабельных, воздушных, радиорелейных или спутниковых линий связи.

Уплотнение осуществляется методом частотного разделения с использованием частотной модуляции. Аппаратура рассчитана на организацию каналов ТТ на скоростях 50, 100, 200 И 1200 Бод.

К одной стойке аппаратуры можно подключить шесть каналов ТЧ, в каждом из которых разместятся 24 50-бодовых каналов ТТ, или 12 100-бодовых, или шесть 200-бодовых. При передаче со скоростью 1200 Бод в одном канале ТЧ можно разместить только один канал ТТ на 1200 Бод плюс шесть 50-бодовых кана­лов. Возможна организация смешанных систем путем замены канальных блоков.

В аппаратуре ТТ-144 применен один универсальный блок ка­нала, в котором для перехода с одной скорости телеграфирова­ния на другую достаточно произвести несколько перепаек.

Аппаратура ТТ-144 выгодно отличается от предшествующих вариантов (в том числе и от ТТ-12), так как исключается необ­ходимость иметь в запасе блоки на различные скорости, следо­вательно, упрощаются резервирование и ремонт.

В аппаратуре имеется автоматическая компенсация сдвига частоты принимаемого сигнала, что практически исключило уве­личение краевых искажений из-за нестабильности канала ТЧ. В результате единственной причиной появления краевых иска­жений осталась температурная нестабильность амплитудно-ча­стотных характеристик полосовых фильтров. Влияние указанной причины в аппаратуре ТТ-144 уменьшено за счет использования вместо LC-фильтров активных коммутируемых С-фильтров — преобразователей (КФП). Средняя частота полосы пропускания КФП также стабилизирована кварцем. В результате нестабиль­ность характеристик при телеграфировании со скоростью 50 Бод составляет всего лишь 0,25 Гц при изменении температуры окру­жающей среды на 30°С и не зависит от значения средней часто­ты полосы пропускания фильтра.

Благодаря комплексу мер стабилизации допустимая степень краевых искажений для ТТ канала при номинальных условиях работы на скоростях 50, 100 и 200 Бод составляет 5%, а на ско­рости 1200 Бод — 10%.

Параллельно с увеличением числа каналов ТТ в аппаратуре ТТ-144 существенно снижено потребление мощности от питаю­щей установки. Это с одной стороны, позволило не устанавли­вать на узле связи более мощную систему питания, а с другой - облегчить тепловой режим самой аппаратуры.

Указанное преимущество достигнуто благодаря оптимальному выбору микросхем, обеспечивающих цифровую обработку сиг­нала. Аналоговые цепи построены на операционных усилителях К153УД2. В результате этого, а также ряда других мер, потреб­ляемая аппаратурой мощность в расчете на один канал снижена до 3 В∙А по сравнению с 11 В∙А в ТТ-12.

В аппаратуре ТТ-144 введен контроль остаточного затухания, Сдвига частоты и отношения сигнал-помеха в канале ТЧ; встроенное контрольное оборудование позволяет следить за напряжением сигнала на входе и выходе каналов, напряжением пита­ния, величиной преобладаний на выходе каналов до 10%, общим уровнем на линейных входах и выходах, уровнями на входе уси­лителей-ограничителей. Предусмотрены аварийная и предупреди­тельная сигнализация. Первая имеет выход на общестанционную сигнализацию и срабатывает при неисправности блоков генераторов сетки частот, блоков питания, пропадании напряжения питания, а также при снижении уровня на входе любого блока ка­нала ТТ и общего уровня в канале ТЧ относительно номинального на 20 дБ. Все это позволяет снизить время оперативного обслуживания аппаратуры ТТ.

Предупредительная оптическая сигнализация также имеет выход на общестанционную и срабатывает при снижении в канале ТЧ общего уровня приема на 9 дБ против установленной нормы, а также при сдвиге частоты и ухудшений соотношения сигнал-помеха.

Для сигнализации о сдвиге частоты предусмотрен перемен­ный порог срабатывания, который может быть установлен от 2 до 10 Гц ступенями через 2 Гц. Так же может быть изменен и порог срабатывания сигнала о снижении соотношения сигнал-помеха ступенями через 6 дБ в пределах от 18 до 30 дБ.

На рис.16.1 представлена упрощенная структурная схема аппаратуры ТТ-144. Она состоит из трех основных частей: тракта индивидуального преобразования, тракта группового преобразо­вания и системы стабилизации. Таким образом, в аппаратуре ТТ-144 использован принцип индивидуально-группового преобра­зования. В состав тракта индивидуального преобразования входят блок стыка БС и блок каналов БК.

Тракт группового преобразования включает элементы блока линейного оборудования БЛО.

Система стабилизации представляет собой генератор сетки частот ГСЧ, который из колебаний высокостабильного генератора опорной частоты формирует колебания 2,7 кГц, управляющие коммутируемыми фильтрами-преобразователями (КФП), стабили­зирующие частотно-модулированный генератор ЧМ и частотный дискриминатор ЧД, а также сетку несущих частот для КФП в диапазоне 3,66—4,98 кГц и линейные частоты преобразования 5,4 и 6,84 кГц.

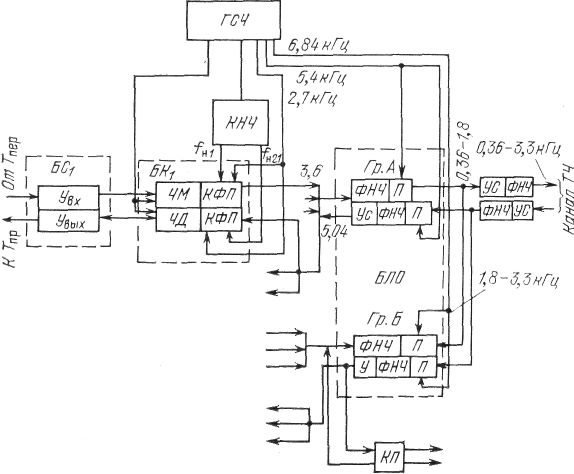

Рис.16.1 Структурная схема аппаратуры ТТ-144

На рис.16.2 показана диаграмма преобразования сигнала. Сиг­налы от всех передающих телеграфных аппаратов или аппара­туры передачи данных Гпер (рис 16.1) разделены на две группы: А и Б. В обеих группах, таким образом, по 12 телеграфных сигналов. Все они подаются через устройство входа Уъх. Входное устройство Увх преобразует уровень двухполюсного сигнала в местных цепях в уровень, необходимый для работы ЧМ аппара­туры. Телеграфные посылки управляют работой передатчика, который в зависимости от полярности входной телеграфной по­сылки выдает одну из характеристических частот относительно средней частоты 2,7 кГц. Последняя одинаковая для всех БК и для всех скоростей.

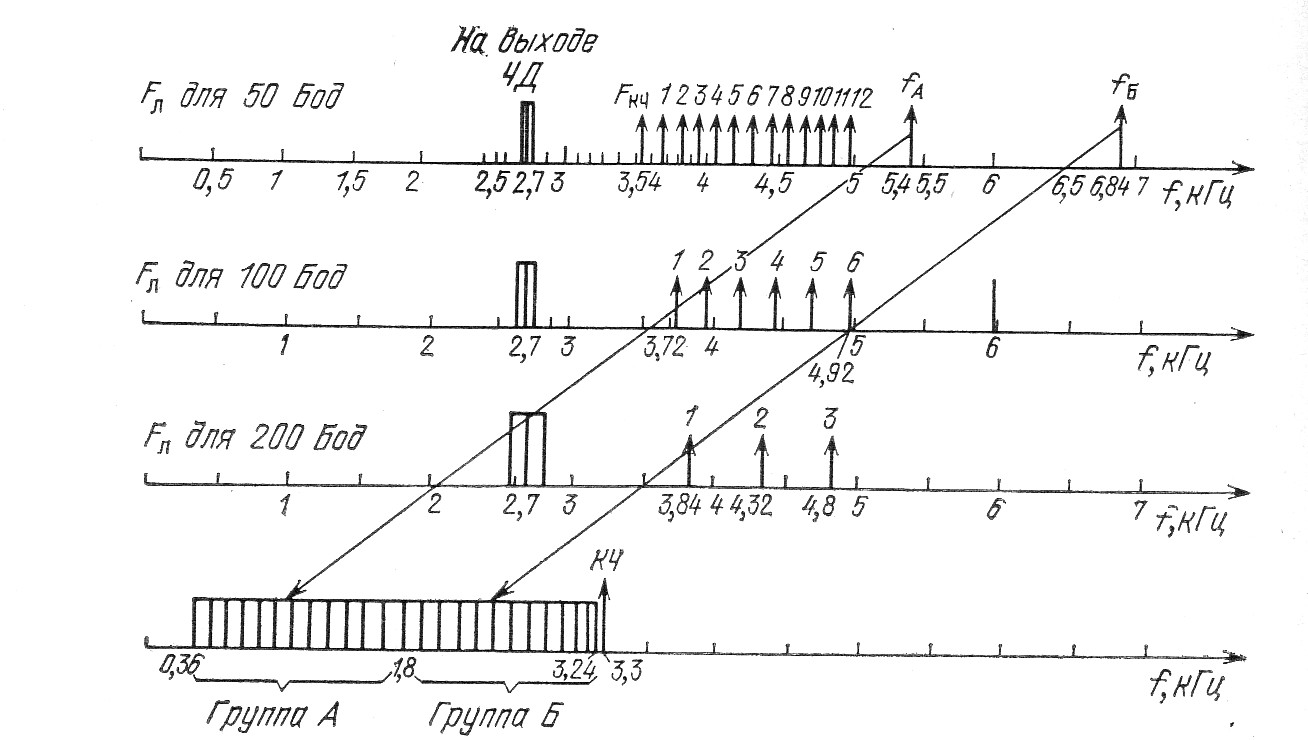

Рис. 16.2 Преобразование частот в аппаратуре ТТ - 144

В результате преобразования с помощью КФП спектра сигнала каждого канала в ЧМ он переносится в полосу 3,6— 5,04 кГц. Положение спектра сигнала каждого канала в этой по­лосе зависит от индивидуальной несущей частоты /_н, согласован­ной со скоростью телеграфирования.

Для скорости телеграфирования 50 Бод с ГСЧ через комму­татор несущих частот КНЧ на каждый из двенадцати БК пода­ются несущие колебания в диапазоне 3,66—4,98 кГц с интерва­лом 0,12 кГц. Для скорости 100 Бод диапазон несущих частот составляет 3,72—4,92 кГц с интервалом 0,24 кГц; для скорости 200 Бод диапазон несущих — 3,84—4,8 кГц с интервалом 0,48 кГц. Для канала 1200 Бод используется несущая 1800 Гц с разносом характеристических частот 654 Гц.

Сформированные группы из 12 сигналов подаются на группо­вые преобразователи П (рис.16.1) блока линейного оборудова­ния БЛО. Здесь с помощью групповых несущих 5,4 и 6,84 кГц они переносятся: группа А в нижнюю часть полосы ТЧ (0,36— 1,8 кГц), а группа Б — в верхнюю (1,8-—3,3 кГц).

Сформированный групповой спектр через усилитель Ус и фильтр нижних частот ФНЧ подается в канал ТЧ.

Входящий групповой сигнал преобразуется в обратном по­рядке в приемных трактах БЛО и БК. и в виде двухполюсного сигнала подается на приемник ТПР.

Для устранения преобладаний в результате сдвига частот в канале ТЧ в составе аппаратуры ТТ-144 работает автоматический компенсатор преобладаний КП. Он содержит передатчик, фор­мирующий немодулированный сигнал контрольной частоты 3,3 кГц, и приемник.

На выходе последнего при наличии сдвига частоты в канале ТЧ формируется постоянное напряжение, знак которого согла­суется со знаком сдвига, а значение пропорционально сдвигу ча­стоты в пределах ±10 Гц.

Постоянное напряжение подается на пороговое устройство приемника каждого канала ТТ и изменяется соответствующим образом его порог срабатывания, устраняя, таким образом, пре­обладания.

ВНУТРИОБЛАСТНАЯ (ЗОНОВАЯ) АППАРАТУРА ТОНАЛЬНОГО ТЕЛЕГРАФИРОВАНИЯ ТТ-24

Аппаратура с частотной модуляцией ТТ-24 предназначена для организации внутриобластных телеграфных связей и работает по каналам ТЧ кабельных, воздушных или радиорелейных линий.

Аппаратура ТТ-24 (габаритные разме­ры 520 X 600 X 225 мм) позволяет орга­низовать до 24 дуплексных телеграф­ных связей и обеспечивает подключение до четырех каналов ТЧ. На стативе вы­сотой 2600 мм могут быть смонтирова­ны четыре комплекта аппаратуры ТТ-24.

Аппаратура позволяет в одном кана­ле ТЧ организовать: 24 канала с номи­нальной скоростью передачи 50 Бод; 12 каналов со скоростью передачи 100 Бод; шесть каналов со скоростью передачи 200 Бод; 1 канал со скоростью переда­чи 1200 Бод плюс шесть каналов со скоростью передачи 50 Бод, два кана­ла со скоростью передачи 200 Бод или три канала со скоростью передачи 50 Бод и один 200 Бод (канал 1200 Бод занимает среднюю, часть спектра кана­ла ТЧ).

Обеспечивается возможность органи­зации как однородных систем ТТ с од­нотипными каналами, так и смешанных с каналами различных типов.

Так как в аппаратуре ТТ-24 все бло­ки унифицированы с соответствующими блоками аппаратуры ТТ-144 и имеют с ними одинаковые электрические па­раметры, то аппаратуре ТТ-24 прису­щи все достоинства аппаратуры ТТ-144 (повышенная стабильность работы, ма­лое потребление электроэнергии, воз­можность контроля основных парамет­ров канала ТЧ).

В аппаратуре применен универсаль­ный блок канала на скорости передачи 50, 100 и 200 Бод, что позволяет в ус­ловиях эксплуатации изменять скорость работы в каналах ТТ и состав систем ТТ без приобретения новых блоков.

Аппаратура ТТ-24 состоит из секций ТТ-24, ряда контроля и сигнализации, линейного щитка. Секция ТТ-24 содер­жит полный комплект оборудования для организации 24 каналов ТТ и мо­жет устанавливаться на столе либо на­вешиваться на статив. Ряд контроля и сигнализации отличается от аналогично­го ряда аппаратуры ТТ-144 лишь нали­чием ножек для установки его на сек­цию ТТ-24 либо на стол.

Аппаратура ТТ-24 может работать совместно с аппаратурой ТТ-144, ТТ-12, ТТ-48, установленной на противополож­ной станции, однако совместная работа с аппаратурой ТТ-48 допускается толь­ко в исключительных случаях.

Обслуживание аппаратуры односто­роннее, масса не более 70 кг.

Питание аппаратуры осуществляется в одном из трех режимов:

а) от сети постоянного тока напряже­нием 60 В±10%;

б) от однофазной сети переменного тока напряжением 220 В {5% и части-той 50±2 Гц;

в) от однофазной сети переменного тока напряжением 220 В,¹" %, частотой 50±2 Гц и автоматическим переключе­нием на резервный источник постоянного тока напряжением —60 В при по­нижении сети переменного тока ниже 187 В. При переключении питания пе­рерывы в линейно-телеграфных цепях отсутствуют.

В рабочем режиме аппаратура пот­ребляет от сети переменного тока не более 115 В-А, а от источника посто­янного тока — не более 70 Вт.

Аварийная и предупредительная сиг­нализация аппаратуры ТТ-24 аналогич­на сигнализации аппаратуры ТТ-144.

Цепи сигнализации рассчитаны на пи­тание от внешнего источника —60 или-—24 В; максимально возможный потребляемый ток не превышает 600 мА,

Поставляются следующие четыре Мо­дификации ТТ-24;

а) секция ТТ-24_! содержащая ряд контроля и сигнализации, вводный щи­ток. Секций Оборудована 24-канальной 50-бодной системой ТТ;

б) секция ТТ-24, отличающаяся от предыдущей модификации составом сис­темы ТТ. Секция оборудована 20-ка-нальной системой ТТ, содержащей по одному каналу на 100 и 200 Бод, 18 каналов на 50 Бод и четыре резервных канала;

в) секция ТТ-24, оборудованная 24-канальной 50-бодной системой ТТ;

г) секция ТТ-24, оборудованная 20-ка-нальной системой ТТ с четырьмя резер­вными каналами.

Две последние модификации предназ­начены для установки на стативе сов­местно с одной из первых двух моди­фикаций.

По отдельному договору поставляют­ся:

а) статив, предназначенный для ус­тановки четырех 24-канальных секций и ряда контроля и сигнализации;

Глава 17. Назначение сети дионис

Технология ДИОНИС является полностью отечественной разработкой, не имеет прямых аналогов в России и за рубежом, отвечает требованиям Доктрины информационной безопасности в плане замещения импортных технических и программных средств в российских СПД, обеспечения комплексной защиты систем и средств сбора, обработки, хранения и передачи информации от несанкционированного доступа (используемые средства криптографической защиты и сетевой безопасности сертифицированы ФАПСИ и Гостехкомиссией России).Разработанная для нужд России и с учетом ее специфики, технология позволяет создавать многофункциональные, устойчиво работающие СПД высокой пропускной способности на базе всех реально имеющихся в стране каналов связи, включая устаревшие низкоскоростные, обеспечивает тем самым надежную связь федеральных структур с их подразделениями на местах (вплоть до уровня городских районов), предъявляет минимальные требования к профессиональной подготовке обслуживающего персонала.Структурно предлагаемые решения на основе технологии ДИОНИС состоят из универсального телекоммуникацион­ного сервера и набора абонентских программных модулей.

Телекоммуникационный сервер ДИОНИС, являющийся основой предлагаемой сетевой технологии, одновременно может обслуживать до 256 абонентов, реализуя для них следующие информационно-телекоммуникационные услуги и функции: глобальную распределенную электронную почту (RFC 822, LDAP), автоматический обмен почтой с хостами других производителей (SMTP-протокол); телеконференции (усовершенствованные “доски объявлений”); средства доступа к информации как в режиме реального времени (on line), так и в пакетном режиме (off line) с использованием любых удобных абоненту клиентских программ (Procom, NetTerm, MTEZ, MS Explorer, Netscapе Navigator, MS Exchange-клиент и др.); средства удаленного манипулирования файлами и директориями серверов локальной сети; внешние шлюзы для обмена с телексными и телеграфными сетями; преобразование электронных писем в факс-формат, доставка и прием факс сообщений); средства защиты данных, обеспечение информационной безопасности и конфиденциальности (аутентификация абонентов, фильтрация пакетов и сообщений, трансляция адресов и др.); антивирусная защита, обеспечивающая контроль всех передаваемых сообщений (совместно с ЗАО «ДиалогНаука»); средства протоколирования сеансов связи абонентов, соответствующие требованиям СОРМ; средства сбора и обработки статистики. Конкретная система ДИОНИС может быть использована в виде следующих типовых устройств: сервер электронной почты (почтовый сервер); информационный сервер начального уровня (телеконференции, WWW-сервер, сервер текстовых БД); разнопротокольный шлюз; маршрутизатор; сервер доступа; межсетевой экран; интегрированный телекоммуникационный сервер, включающий все или любые требуемые сочетания перечисленных выше компонент. В качестве аппаратной основы сервера ДИОНИС можно использовать любой Intel-совместимый ПК с процессором 486 и выше, ОЗУ 32Мб и выше. Специализированное ПО может быть установлено непосредственно на ПК или быть поставлено записанным на специализированный контроллер (стандарты ISA или PCI), использование которого существенно увеличивает надежность сервера. Соответственно, поставка серверной компоненты ДИОНИС осуществляется в одном трех вариантах: в виде программного обеспечения, устанавливаемого на Intel-совместимый ПК (предпочтительно в серверном исполнении); в виде специализированного контроллера; в виде аппаратно-программного комплекса в индустриальном исполнении.

Защита информации от несанкционированного доступа Все решения, используемые НПП "Фактор-ТС" при создании корпоративных сетей передачи данных, предоставляют возможность обмена конфиденциальной информацией, перекрывая каналы возможной утечки информации и контролируя целостность данных и права доступа абонентов. В зависимости от технологической схемы Заказчика применяются: межсетевые экраны, обеспечивающие контроль доступа и обмена данными на стыке LAN « WAN (технология ДИОНИС); крипто - маршрутизаторы для шифрования трафика на уровне пакетов данных при передаче данных LAN « LAN через открытые каналы связи (технология ДИОНИС); защищенные почтамты, обеспечивающие аутентификацию пользователей, а также шифрование данных, передаваемых по открытым каналам связи (технология ДИОНИС); серверы доступа, обеспечивающие идентификацию абонентов при их подсоединении к сети (технология ДИОНИС); почтовые агенты и транспортные модули, предоставляющие средства электронной подписи и шифрования данных на рабочих местах абонентов сети (технология ДИОНИС). Хостовой ЭВМ системы ДИОНИС может быть любая IBM-совместимая ПЭВМ (процессор Intel 486 и выше, ОЗУ не менее 32Кб), работающая под управлением операционной системы MS-DOS версии 6.0 или выше. Состав дополнительных интерфейсных плат, которыми дол­­жна оснащаться хостовая ЭВМ, зависит от типов и числа используемых каналов доступа к хост-ЭВМ. Для подключения абонентов, работающих через телефонные каналы связи по асинхронному протоколу, используются штатные СОМ-порты или мультипортовые платы-расширители. На одном хосте ДИОНИС можно обслуживать до 34 асинхронных каналов. К одному хосту ДИОНИС можно подключить до 8 синхронных каналов. В случае подключения системы к сети TCP/IP посред­ством локальной сети (может использоваться любая локальная сеть - Ethernet, ARCnet и др.) в хост-ЭВМ системы ДИОНИС устанавливается соответствующий сетевой контроллер и стандартный Packet драйвер, поддерживающий спецификацию PC/TCP (обычно поставляется вместе с контроллером). Для подключения нескольких локальных сетей допускается одновременная установка до 5 контроллеров локальной сети. Комбинация перечисленного выше дополнителного коммуникационного оборудования позволяет достаточно гибко конфигурировать состав аппаратных средств центров в зависимости от те­ку­щих и перспективных потребностей заказчиков и обеспечить доступ абонентов к центру с учетом существующих линий связи и интенсивности их эксплуатации. Внешние шлюзы, реализованные в рамках технологии ДИОНИС, а именно: многоцелевой "факс + телеграф +телекс" шлюз. Внешние шлю­зы служат для автоматического обмена информацией между хостами ДИОНИС и другими сетями, обеспечивая транспортировку и необходимое преобразование данных. Для связи с внешним миром внешние шлю­зы используют телефонные каналы (под­клю­чаются через модемы или факс-модемы), те­лексные и телеграфные каналы (подключаются через специальные адаптеры) или каналы сетей X.25, TCP/IP (подключаются с помощью специальных контрол­леров). Функции внешних шлюзов не могут реа­ли­зо­вы­ваться на хост-ЭВМ системы ДИОНИС, однако одна шлюзовая ЭВМ может реализовывать функ­ции 2-х основных шлюзов, обеспечивая взаимодействие с факс- и телеграфно-телексными сетями; такая шлюзовая ЭВМ называется многофункцио­наль­ным шлюзом. Одновременно многофункцио­нальный шлюз может обслуживать: до 6 факс каналов; до 16 телеграфно-телексных каналов; до 8 виртуальных каналов обмена данными с системами ДИОНИС и/или другими многофункциональными шлюзами. Услуги телекоммуникационных серверов ДИОНИС.Важной характеристикой системы ДИОНИС является ориентация на предоставление комплексных услуг. Это означает, что в рамках одной технологии с сохранением единства интерфейса, в одном сеансе сетевого доступа к центру ДИОНИС можно получить разнообразные информационные услуги: электронная почта; компьютерные конференции; полнотекстовые базы данных; средства доступа и объединения локальных сетей; средства подключения локальных сетей к глобальным сетям передачи данных; внешние шлюзы для выхода в лю­бые компьютерные сети, в телексные и телеграфные сети, а также для организации приема и отправки факс сообщений; средства защиты информации от несанкционированного доступа; средства сбора и обработки статистики.Благодаря возможности автоматического обмена информацией между любыми центрами (узлами), а также наличию разнообразных шлюзов, на базе технологии ДИОНИС могут строиться глобальные корпоративные сети коммуникационных услуг: Электронная почта предоставляет всем абонентам возможность ведения деловой и личной переписки. Одно и то же сообщение можно отправить одному адресату, нескольким адресатам, многим адресатам в соответствии с заранее подготовленным списком, а также всем абонентам электронной почты некоторого узла ДИОНИС. Электронная почта позволяет подготовить информацию двумя способами. Небольшие оперативные сообщения можно формировать с по­мо­щью встроенного в ДИОНИС текстового редактора. Для посланий большого объема предоставляется более экономичный и надежный способ: информация готовится на ПЭВМ отправителя с использованием соответствующих программных средств, и затем подготовленное сообщение загружается в почтовую систему ДИОНИС с помощью стандартных протоколов пересылки информации (SMTP/POP3/IMAP4, Z-modem). Компьютерные конференции. Система позволяет вести общедоступные конференции и конференции с ограниченным доступом, регистрировать участников закрытых конференций, уведомлять участников о новых поступлениях, вести непрерывный учет того, кто и что написал, кто и что прочитал. Абоненту предоставлены разнообразные возможности поиска нужных материалов по ключевым словам, датам, автору и др. Подсистема баз данных в ДИОНИС представляет, по сути, банк данных, доступ к которым осуществляется на основе полнотекстовой индексации. Так же как и конференции, базы данных могут быть общедоступными или предоставлять информацию только зарегистрированных абонентам. Подсистема статистики обеспечивает администрацию хоста ДИОНИС полным набором средств для накопления и обработки статистической инфор­мации о работе абонентов и позволяет организовать систему учета фактически предоставляемых коммуникационных услуг.

б) блок канала 1200 Бод. На каж­дой секции ТТ-24 может быть установ­лен один блок канала на 1200 Бод вза­мен двух блоков каналов на 50, 100, 200 Бод.
