Материал: Порядок проведения оценки качества продукции на каждой стадии производственного процесса. методические указания к выполнению практических работ. Поцебнева И.В
Таблица 24.4
Содержание граф операционной карты
Номер |
Наименование |
|
|
|
Размер |
Коли- |
графы |
(условное обо- |
Содержание информации |
графы, |
чество |
||
|
значение) графы |
|
|
|
мм |
знаков |
|
|
|
|
|
|
|
1 |
- |
Обозначение |
служебного |
символа и |
13 |
5 |
|
|
порядковый номер строки, например, |
|
|
||
|
|
|
М01; Б02 |
|
|
|
|
|
|
|
|
||
10 |
ТО |
Суммарное основное время на операцию |
20,8 |
8 |
||
11 |
ТВ |
Суммарное вспомогательное время на |
18,2 |
7 |
||
|
|
|
операцию |
|
|
|
|
|
|
|
|
||
12 |
Контролируемые |
Параметры, по которым идет технический |
65 |
25 |
||
|
параметры |
|
контроль |
|
|
|
|
|
|
|
|
||
13 |
Код средств ТО |
Код, обозначение средств технологического |
65 |
25 |
||
|
|
оснащения (ТО) по классификатору и |
|
|
||
|
|
нормативно-технической документации |
|
|
||
|
|
|
|
|
||
14 |
Наименование |
Краткое наименование средств |
104 |
40 |
||
|
средств ТО |
технологического оснащения |
|
|
||
|
|
|
|
|
||
15 |
Объем и ПК |
Объем контроля (в шт.; %) и периодичность |
20,8 |
8 |
||
|
|
контроля (ПК) (в час; в смену и т.д.) |
|
|
||
|
|
|
|
|
||
16 |
ТО / ТВ |
Основное или вспомогательное время |
18,2 |
7 |
||
|
|
|
на переходе |
|
|
|
|
|
|
|
|
||
17 |
- |
Резервная графа. Заполняется информацией |
104 |
40 |
||
|
|
на усмотрение разработчика |
|
|
||
|
|
|
|
|
||
18 |
Наименование |
Наименование операции |
143 |
55 |
||
|
операции |
|
|
|
|
|
|
|
|
|
|
||
19 |
Наименование, |
Краткая форма записи наименования |
124,8 |
48 |
||
|
марка материала |
марки материала по ГОСТ 3.1129 иГОСТ |
|
|
||
|
|
|
3.1130. |
|
|
|
|
|
|
|
|
|
|
20 |
МД |
Масса |
контролируемой |
детали |
18,2 |
7 |
|
|
(сборочной единицы, изделия) по |
|
|
||
|
|
конструкторской документации |
|
|
||
|
|
|
|
|
||
21 |
Наименование |
Код оборудования по классификатору, краткое |
104 |
40 |
||
|
оборудования |
наименование оборудования,его инвентарный |
|
|
||
|
|
номер. Информацию следует указывать через |
|
|
||
|
|
разделительный знак «;» Допускается взамен |
|
|
||
|
|
краткого наименования оборудования |
|
|
||
|
|
указывать его модель. Допускается не |
|
|
||
|
|
указывать инвентарный номер. |
|
|
||
|
|
|
|
|
||
22 |
Обознач. ИОТ |
Обозначение инструкции по охране |
39 |
15 |
||
|
|
|
труда |
|
|
|
|
|
|
|
|
|
|
36

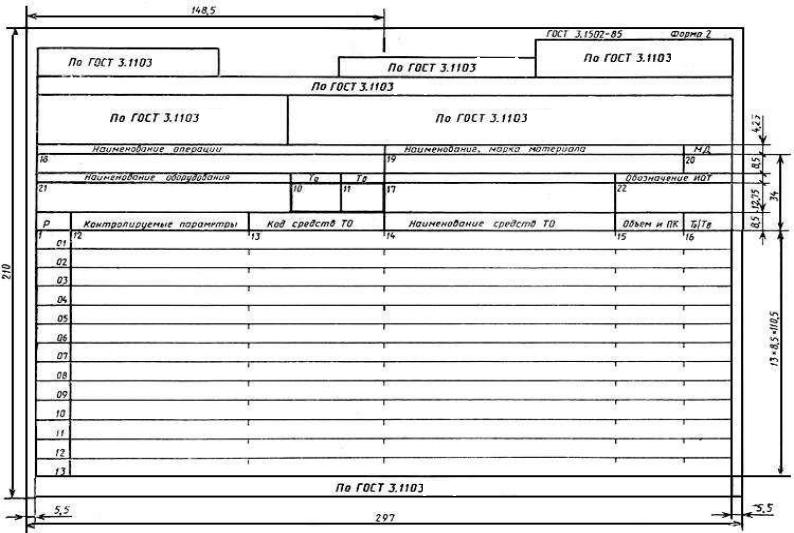

Рис. 24.2. Форма операционной карты технического контроля (первый или заглавный лист)
37

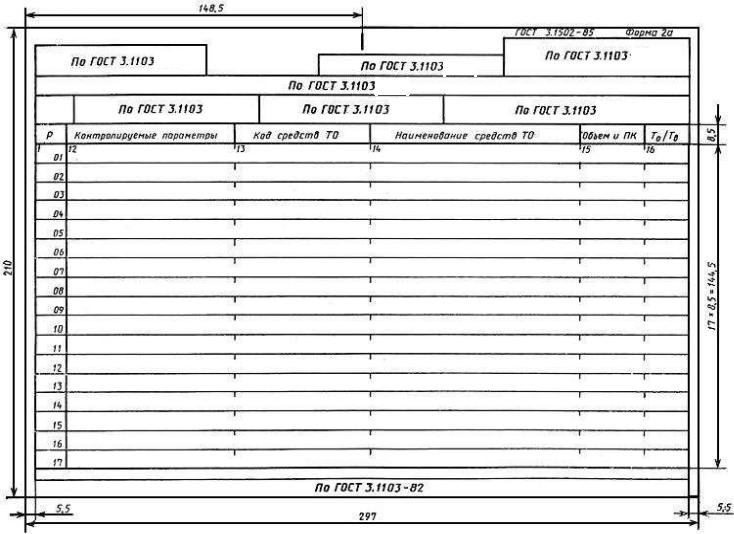

Рис. 24.3. Форма операционной карты технического контроля (последующие листы)
38

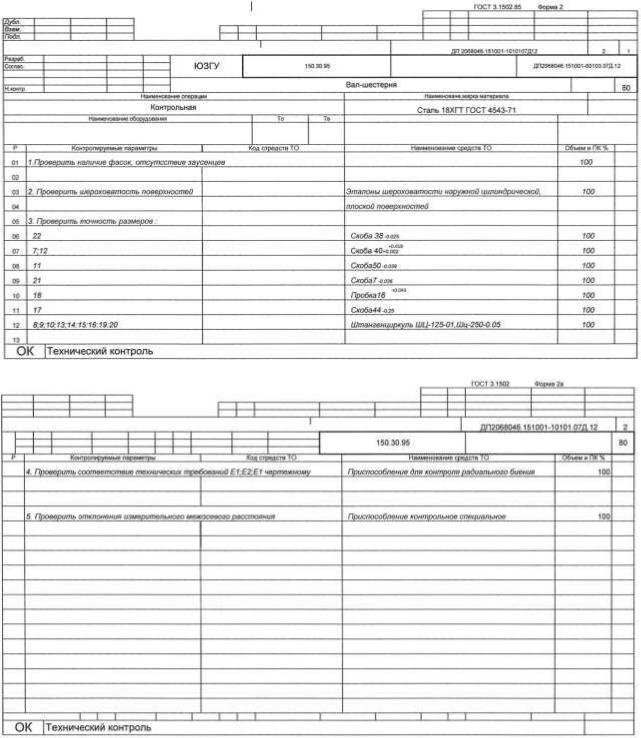

Рис. 24.4. Пример оформления операционной карты
Задания для практической работы
Практическая работа. Заполнение операционной карты контроля на основании требований чертежа к изготовлению детали
Работа выполняется индивидуально.
Практическая работа производится в следующей последовательности.
39
1.На листах формата А4 начертите формы 2 и 2а в соответствии с установленными требованиями.
2.Заполните полученные формы в соответствии с данными, полученными от преподавателя.
3.Представьте на проверку преподавателю заполненные формы. Ответьте на контрольные вопросы.
Контрольные вопросы
1.Какие виды технической документации Вы знаете?
2.Что понимают под технологической документацией?
3.Что такое операционные карты?
4.Что такое маршрутные карты?
5.Что такое ведомости операций?
6.Что такое карты эскизов?
7.Что понимают под сопроводительной документацией?
8.Что такое технологический паспорт?
9.Что такое технологическая бирка?
10.Что такое сопроводительный ярлык?
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Управление качеством. Практикум: Учебное пособие Для СПО / под ред. Горбашко Е.А. - 2-е изд. - Москва: Юрайт, 2021. - 323 с. -
(Профессиональное образование). - ISBN 978-5-534-11511-6: 899.00 URL: https://urait.ru/bcode/475835
2.Степанов, А. М.Основы обеспечения качества [Электронный ресурс]: Учебное пособие / А. М. Степанов. - Белгород: Белгородский государственный технологический университет им. В.Г. Шухова, ЭБС АСВ, 2017. - 84 с. - ISBN 2227-8397. URL: http://www.iprbookshop.ru/92279.html
3.Организационно-методическое обеспечение внутреннего аудита систем менеджмента качества на основе требований ГОСТ Р ИСО 9001–2015 [Электронный ресурс] : Учебное пособие / А. Г. Зекунов [и др.]; ред. А. Г. Зекунова. - Москва: Академия стандартизации, метрологии и сертификации,
2018. - 176 с. - ISBN 978-5-93088-198-1. URL:http://www.iprbookshop.ru/88720.html
