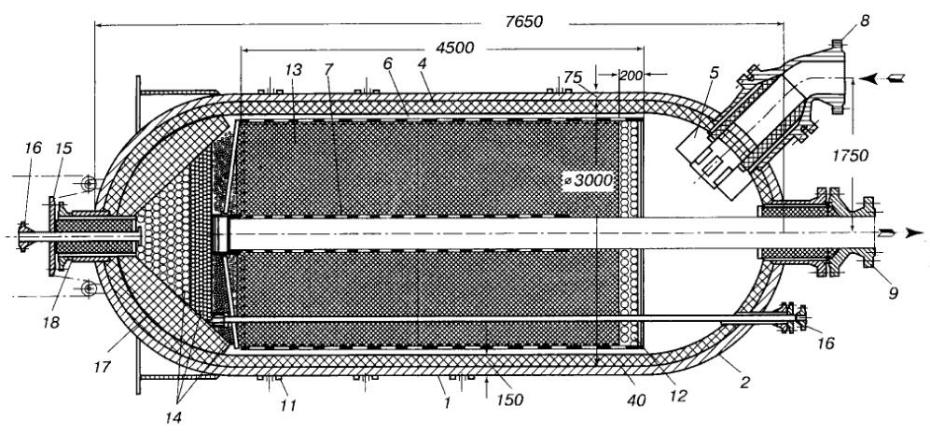

Рис. 5.9. Реактор с радиальным вводом:
I — корпус; 2 — днища; 3 — опорное кольцо; 4 — футеровка; 5 — распределитель; 6 — перфорированный сборный стакан с сеткой; 7 — перфорированная труба Dy 400 мм с сеткой; 8 — вход продукта Dv 400 мм; 9 — выход продукта Dv 400 мм; 10 — штуцер Dv 50 мм для термопары; 11 — наружные термопары; 12 — шарики фарфоровые Ж20 мм; 13 — катализатор; 14 — шарики фарфоровые Ж6, 13 и 20 мм; 15 — люк D 150 мм
для выгрузки катализатора; 16 — штуцер Dv 100 мм для эжекции газов; 17 — заполнитель; 18 — легкий шамот
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Укрупнение аппаратов и применение U-образного трубного пучка дает экономию 30-40%. Кроме того, это позволяет исключить применение плавающей головки, что повышает герметичность оборудования.
Конструкции и габариты теплообменных аппаратов первого типа унифицированы и не требуют специального рассмотрения, а разрез теплообменника второго типа приведен на рис. 5.10.
Для охлаждения газопродуктовой смеси после теплообменников до температуры 45-50°С применяются аппараты воздушного охлаждения АВО, рассчитанные на работу с высокими давлениями для коррозионных сред и конденсаторы-холодильники водяного охлаждения.
Теплообменная аппаратура установок риформинга для удобства ее обслуживания устанавливается горизонтально на уровне земли.
В зарубежной практике нефтепереработки на установках каталитического риформинга и гидроочистки в последнее время начинают широко использоваться комбинированные сырьевые теплообменники типа «Пакинокс» фирмы «Фраматом» (рис. 5.11).
Расположение теплообменника вертикальное, что требует минимальных площадей для его расположения. Конструкция теплообменника «Пакинокс» позволяет минимизировать загрязнение и имеет очень высокий
коэффициент теплоопередачи, что повышает эффективность по сравнению с кожухотрубчатыми теплообменниками на 30-35%, следовательно, их применение дает возможность сократить расход топлива в печи либо увеличить производительность установки при ее модернизации.
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

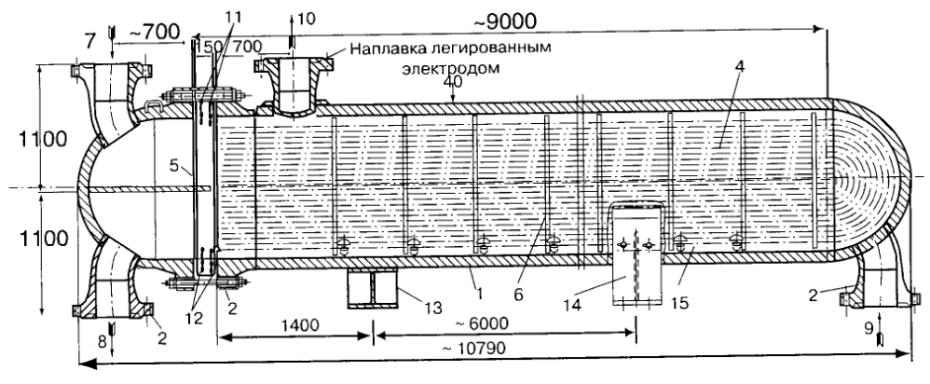

Рис. 5.10. Теплообменник F = 900 м2 реакторного блока (укрупненная установка каталитического риформинга):
1 — корпус; 2 — фланцы; 3 — полушаровые днища; 4 — трубка Ж20х2 мм (758 шт.); 5 — трубная решетка; 6 — поперечные сегментные перегородки (срезаны по боковым хордам); 7 — вход газопродуктовой смеси Dv 300 мм; 8 — выход газопродуктовой смеси Dy 300 мм; 9 — вход газопродуктовой смеси Dy 300 мм; 10 — вход газопродуктовой смеси Dv 300 мм; 11 — воздушники; 12 — спускники; 13 — неподвижная опора; 14 — подвижная опора; 15 —катковая опора трубного пучка
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

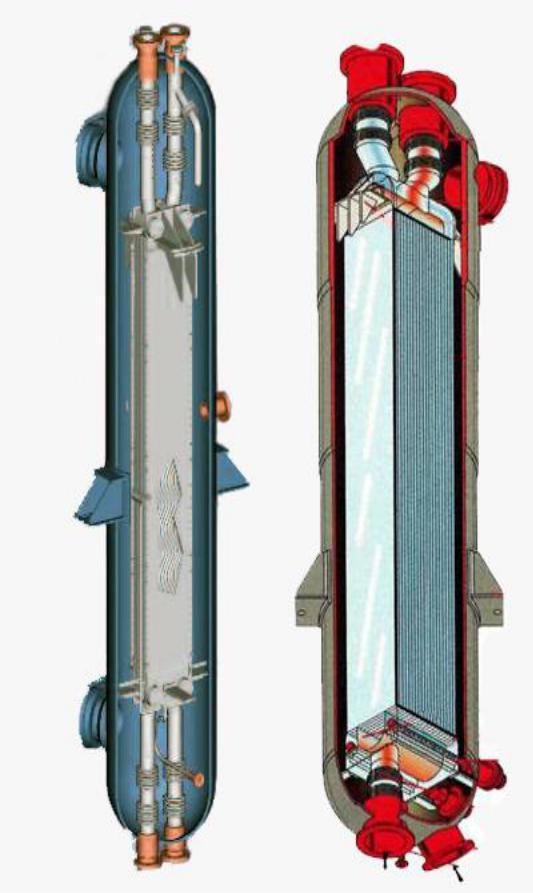

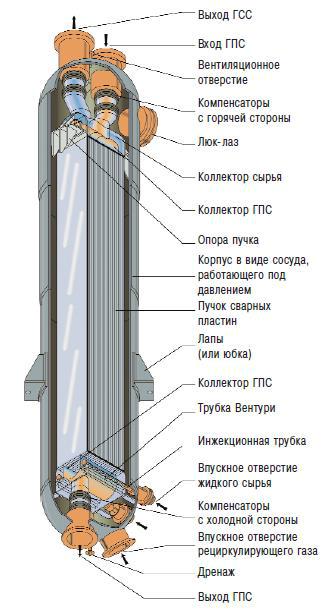

Packinox – это пластинчатый вертикальный теплообменник, состоящий из сварного пластинчатого теплообменного элемента и сосуда под давлением.
В рабочем режиме пластинчатая часть защищена от разрушения наружным давлением за счет большего потока водородсодержащего газа, подаваемого прямо в сосуд.
Другими составными частями теплообменника являются :
коллекторы для распределения потоков внутри сварного пластинчатого элемента, компенсаторы, предназначенные для предотвращения разгерметизации аппарата в результате теплового расширение его частей, инжекционные трубки для впрыска жидкого сырья.
Теплообменник Packinox установлен в вертикально и горячий ГПС из последнего реактора входит в него через верхнюю часть и спускается вниз охлаждаясь (маршрут потока: вход ГПС, компенсаторы горячей стороны, коллектор ГПС, пластинчатый элемент, компенсатор холодной стороны, выход ГПС).
Холодное комбинированное сырье входит в теплообменник через нижнюю часть и движется нагреваясь в верх (маршрут потока: вход водородсодержащего газа + трубка Вентури (пар), жидкое сырье + инжекционные трубки (жидкость), пластинчатый элемент, сырьевой коллектор, компенсаторы горячей стороны, выход сырья).
Пластинчатый элемент изготовлен из штампованны гофрированных металлических листов, выполненных из нержавеющей стали, установленных в пакет друг на друга и разделенных по краям распорными втулками, приваренных к листам. Основными компонентами являются длинные тонкие гофрированные листы.
Компенсаторы служат для предотвращения разгерметизации отдельных частей аппарата в результате температурного расширения пластинчатого элемента, выполненного из нержавеющей стали, и низколегированным сосудом под давлением. Компенсаторы находятся внутри сосуда под давлением.
Комбинированное сырье состоит из двух потоков, холодный водородсодержащий газ и жидкое сырье. Водородсодержащий газ подается прямо
внижнюю часть сосуда, где он проходит
внижнюю часть пластинчатого элемента через вход трубку Вентури.
Жидкое сырье вводится прямо в пучок через инжекционные трубки обеспечивая равномерное смешивание с водородсодержащим газом и ровное распределение внутри пучка. Инжекционные трубки особенно рекомендуется использовать, когда требуется низкий перепад давления в
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
комбинированном сырьевом теплообменнике.
