Для того чтобы распорки не выскакивали, их следует закреплять деревянными упорами-бобышками. Верхние доски креплений должны выступать над бровкой разрытий не менее чем на 150 мм.

При засыпке раскрепленных траншей и котлованов после прокладки канализации или бронированного кабеля креплёния разбирают снизу вверх, с постепенной ссыпкой грунта и снятием одновременно из более трех досок в нормальных грунтах и одной доски в сыпучих и неустойчивых грунтах. В местах, где разборка креплений может вызвать повреждение сооружений, а также в грунтах, крепления могут быть частично или полностью оставлены неразобранными в грунте.

Во избежание несчастных случаев и повреждения сооружений и раскопок спуск в траншеи и котлованы по распоркам креплений категорически запрещается. Спускаться можно только по установленной для этого лестнице.

При прокладке канализации или бронированных кабелей на склонах и откосах оврагов, ручьев, рек и т. п. поверхностный слой необходимо укреплять в целях предохранения сооружений от размывания и оголения. Пологие откосы целесообразно укреплять сплошной одерновкой плашмя, а верхние отроги оврагов в промоин- плетневыми стенками

.2.3 Выбор трубопроводов и их прокладка

Трубопровод должен прокладываться на такой глубине, чтобы давление проходящего но поверхности транспорта не разрушало трубопровод.

В траншее телефонной канализации может быть уложено несколько рядов труб, поэтому под глубиной заложения подразумевается расстояние от поверхности земли до верхней плоскости трубы. проложенной в верхнем ряду. Общая глубина траншеи зависит от числа рядов труб. Кроме того, необходимо учитывать еще возможность перепланировки улицы или проезда. В случаях взаимного пересечения телефонного трубопровода с другими подземными сооружениями глубина заложения может быть увеличена.

Телефонная канализация может быть одноотверстной, когда трубопровод укладывают по всей мине из труб с одним каналом, и многоотверегной, когда отдельные трубы или блоки из них образуют несколько каналов.

Монтаж трубопровода начинают с подборки труб по их диаметру.

При проектировании каналов связи из пластмассовых труб следует соблюдать требования «Общей инструкции по строительству линейных сооружений городских телефонных сетей» и других нормативных документов, а также «Рекомендаций по определению объемов работ и расхода материалов на устройство телефонных и радиотрансляционных вводов»

При проектировании из полиэтиленовых труб каналов связи следует предусматривать разветвленные сети подземных трубопроводов с колодцами, которые при монтаже должны обеспечивать возможность прокладки кабелей связи к любому зданию города, а в процессе эксплуатации должны быть доступны для ремонта, замены в них ранее проложенных кабелей

и закладки при необходимости дополнительных кабелей.

Проходные трассы канала связи из полиэтиленовых труб необходимо предусматривать преимущественно под пешеходной частью улиц.

В проекте каналов связи должны предусматриваться трубы и их соединения, удовлетворяющие следующим требованиям:

трубы должны быть долговечными - на период эксплуатации должно быть исключено повторное выполнение весьма трудоемких работ, вызывающих вскрытие уличных покровов, разработку грунта, значительные затраты труда и средств, стеснение уличного и пешеходного движения и нарушение асфальтобетонных покрытий;

трубы в конструкции каналов связи, проложенные под землей, должны обладать достаточной механической прочностью при воздействии всякого рода сдвигов почвы, нагрузок от грунта, транспорта, температурных деформаций, грунтовых вод;

внутренняя поверхность труб и соединений должна быть гладкой настолько, чтобы была исключена возможность повреждения оболочки при протягивании кабелей (особенно большой емкости в пролетах большой протяженности), когда создается большое трение между оболочкой кабеля и стенками труб и после непродолжительного срока службы кабель может оказаться поврежденным от сотрясений, перемещений, электрохимической коррозии;

трубы и их соединения должны быть водонепроницаемыми, так как проникшая в каналы вода при поврежденной оболочке кабеля может нарушить изоляцию жил и, как следствие, вызвать повреждение включенных в кабель связей. В худших случаях это может привести к необходимости замены одного, двух и большего числа участков кабеля. Кроме того, попавшая в канал вода зимой может замерзнуть и вследствие сжатия оболочки льдом вызвать также повреждение кабеля. Попавшая в трубы вода может к тому же содержать растворенные вещества, вредно влияющие на свинцовую оболочку кабеля.

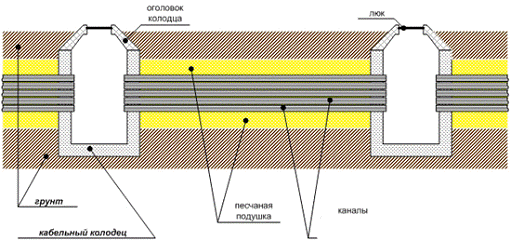

Рисунок 11.

3. Часть оснащения

) Колодец кабельный связи

Устройства предназначены для эксплуатации в следующих условиях:

- температура окружающего воздуха от -50 до +500С;

- относительная влажность окружающего воздуха до 100% при +250С;

- агрессивное воздействие окружающей среды - от слабоагрессивной до сильноагрессивной, в зависимости от агрессивности грунтовых вод, а также от места установки устройств (на проезжей части или вне её).

Слабоагрессивные условия эксплуатации принимают для устройств, установленных вне проезжей части дорог при отсутствии агрессивности грунтов и грунтовых вод.

Сильноагрессивные условия эксплуатации принимают для устройств, установленных на проезжей части дорог и тротуарах, а также во всех случаях, когда это обусловлено агрессивностью грунтов и грунтовых вод.

Для сильноагрессивных условий эксплуатации требования к бетону (по морозостойкости, водонепроницаемости) принимают, как для дорожных покрытий:

- класс бетона по прочности на сжатие должен быть не менее В-22,5;

- марка бетона по морозостойкости не менее F200 в солях;

 - марка бетона по водонепроницаемости не менее W6.

Колодец сборный железобетонный ККС-1 мелкого заглубления (дачный вариант) предназначен для установки на пешеходных дорожках или на проезжей части улицы.

Колодец состоит из верхней части типового железобетонного Колодцы ККС колодца (1) ККС-2 и железобетонной плиты (2) размером 1450х1100х80 мм, которые в 4-х местах соединяются электросваркой по контуру петель, а ниши бетонируются.

Рисунок 12 Габариты ККС-2

Плиты опорные применяются для установки на колодцы ККС как разгрузочные поверх плит П2. При ремонте колодцев, установленных на проезжей части, рекомендуется заменять плиту покрытия П2 на плиту ОП-1-80.

Выпускаются два вида плит:

. ОП-1 - 2300 мм;

. ОП-1К (короткая) - 1600 мм.

По плиты могут поставляться вместе с установленными в углубления чугунными люками на растворе высокой прочности и морозостойкости. За счет этого гарантируется невозможность смещения люков автотранспортом в процессе эксплуатации.

Варианты этих плит, имеющие в маркировках буквы “Л” и “Т”, имеют гнезда разного диаметра для установки чугунных люков легкого и тяжелого типов.

Рисунок 13 Опорная плита

Опорные железобетонные кольца устанавливаются соосно с лазами на верхнюю часть колодцев. На железобетонные кольца устанавливаются чугунные люки. Колодцы комплектуются чугунными люками с двумя крышками - наружной чугунной и внутренней стальной.

В колодцах, размещенных под пешеходной частью улиц и газонах, применяют люки легкого типа с железобетонными кольцами КО-1 или КО-2, а под проезжей частью - тяжелого типа с кольцами КО-3 или КО-4. Внутренние крышки окрашены и имеют приспособление для замка.

Кольца опорные КО-3 и КО-4 имеют углубление под установку люка, предназначенное для исключения смещения люка под воздействием автотранспорта, и паз для задвижки замка внутренней крышки. Кольца отличаются друг от друга формой:

КО-3 - восьмигранник, КО-4 - круг.

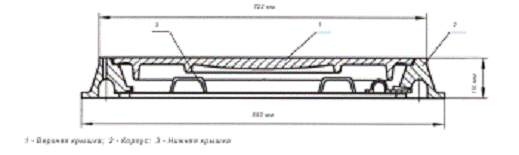

Рисунок 14 Профиль люка

Рисунок 15 Кольцо опорное

4. Экономическая часть

На сегодняшний день прокладка кабельной канализации является той услугой, благодаря которой мы способны выстраивать целые телекоммуникационные подземные системы связи. Представляет собой кабельная канализация своеобразное сооружение под землей, которое состоит из колодцев, коробок и трубопровода. Предназначен данный тип канализации для проводки кабелей.

Существуют некоторые установленные нормы, которым должны следовать установщики при строительстве кабельной канализации. Эти требования важны как для качественного и долгосрочного использования самой постройки, так и для безопасности людей, находящихся поблизости от кабельной канализации.

Во-первых, при прокладке канализации между совмещенными друг с другом колодцами, проводить ее надо исключительно по прямой. В случае если это невозможно, можно допустить небольшое отклонение от линии, максимальная точка которого - 1 см на один погонный метр канализационной трубы.

Во-вторых, при прокладке канализации на горизонтальной местности между колодцами, нужно соблюсти уклон в 4 мм на 1 погонный метр от центра пролета к смотровым площадкам. Это делается для водного стока, который в противном случае, будет невозможен

5. Техника безопасности

.1 Правила безопасности труда при земляных работах

Земляные работы нужно выполнять с особой осторожностью из-за возможности обвалов грунта и засыпки или травмирования работающих, а также вследствие насыщенности грунта городов большим количеством различных подземных коммуникаций, повреждение которых может вызвать несчастные случаи.

Все раскопки ведутся со строгим соблюдением установленных откосов или креплений траншей и котлованов описанными выше способами.

Размеры разрываемых участков определяют с таким расчетом, чтобы к концу рабочего дня все основные работы были окончены и на ночь не оставалось незасыпанных раскопок. Если в месте намечаемых разрытий имеются поверхностные воды, то заранее принимаются меры для их отвода путем устройства сливных канав.

Не допускается разработка грунта способом подкопа (подбоя), когда может создаться угроза обвала стенок раскопки. При случайном образовании нависаний грунта или при встрече на откосах и бровках траншей и котлованов валунов, больших камней, остатков бетонных сооружений, козырьков твердых пород и т. п. их вынимают на поверхность или обрушивают вниз после вывода из раскопок рабочих.

Расстановка рабочих при ручном рытье траншей должна исключать возможность ранения друг друга различными инструментами. Если для рыхления грунта или снятия дорожных покрытий используют клинья и кувалды, то в целях безопасности применяют клинодержатели с рукоятками длиной не менее 0,7. м.

Земляные работы вблизи силовых кабелей и газопроводов выполняют наиболее опытные рабочие под непосредственным наблюдением бригадира, мастера или прораба (электромеханика, инженера) и представителя соответствующей эксплуатационной организации. Передвижка, подвеска действующих электрокабелей и все другие работы с ними нужно производить в диэлектрических перчатках и диэлектрических галошах также в присутствии указанных лиц. Работы с электрокабелями напряжением свыше 380 В выполняют только после их отключения и разрядки на землю.

К погрузочно-разгрузочным работам подростки до 16 лет не допускаются. Подростки от 16 до 18 лет и женщины допускаются к погрузке и разгрузке только наволочных и штучных грузов, таких, как песок, глина, кирпич, асфальт, тес, подтоварник и т. п.

Предельная норма переноски тяжестей по ровной горизонтальной поверхности не должна превышать для: Женщин старше 18 лет 20 кг

Мужчин старше 18 лет 50 кг
