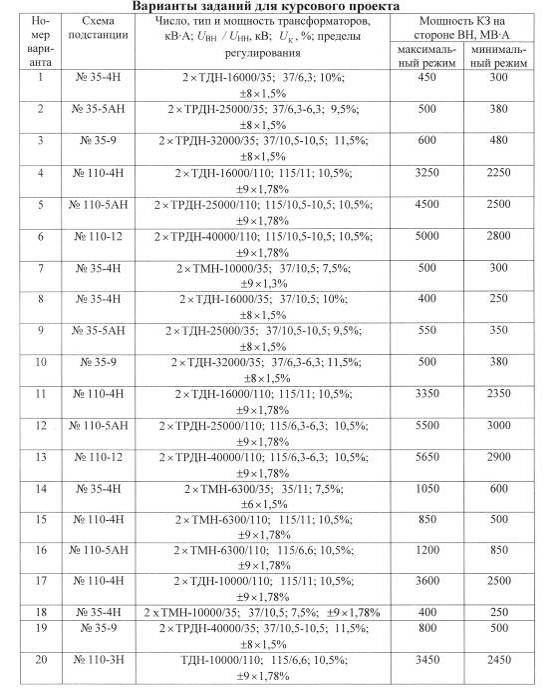

Материал: Проект релейной защиты понижающего трансформатора ТРДН-32000/35

Расчёт максимальной токовой защиты с пуском по напряжению от коротких замыканий

1. Первичные номинальные токи на сторонах высшего и низшего напряжений защищаемого трансформатора.

Расчёт и его результаты приведены в таблице 7.

Таблица 7 - Расчёт первичных и вторичных токов в плечах защиты

Наименование величины	Обозначение и метод определения	Числовое значение
35 кВ	10,5 кВ
Первичные токи на сторонах защищаемого трансформатора, А
Схема соединения трансформатора тока	-
Коэффициент трансформации трансформаторов тока
Вторичные токи в плечах защиты, А

2. Токи срабатывания защиты и реле для сторон высшего и низшего напряжения трансформатора:

где - коэффициент надёжности, учитывающий ошибку реле и небольшой запас

- коэффициент возврата реле

Для максимальной токовой защиты стороны высшего напряжения трансформатора:

Для максимальной токовой защиты стороны низшего напряжения трансформатора:

Определение уставок по току и выбор токовых реле защиты серии РТ-40:

- Для стороны высшего напряжения , тип реле РТ-40/10.

- Для стороны высшего напряжения , тип реле РТ-40/6.

Напряжение срабатывания реле и защиты, с учётом того, что пуск по напряжению подключается к ТН секции шин 10 кВ.

- Для минимального реле напряжения (типа РН-54), включённого на межфазное напряжение:

где - коэффициент отстройки

- коэффициент возврата реле

- Для отстройки от напряжения самозапуска при включении от АПВ или АРВ заторможенных двигателей нагрузки:

- Для фильтра реле напряжения обратной последовательности (типа РНФ-1М):

где - коэффициент трансформации трансформатора напряжения.

Для минимального реле напряжения:

Для фильтра реле напряжения обратной последовательности:

Определение уставок по напряжению и выбор реле напряжения:

, тип реле РН-54/160.

, тип реле РНФ-1М.

3. Чувствительность защиты для токовых реле определяется:

Согласно ПУЭ значение должно быть не менее 1,5 для максимальной токовой защиты, установленной на стороне низшего напряжения трансформатора, и не менее 1,2 для максимальной токовой защиты, на стороне высшего напряжения.

Для максимальной токовой защиты высшего напряжения:

> 1,2

Для максимальной токовой защиты низшего напряжения:

> 1,5

Значение удовлетворяет требованиям ПУЭ.

• 4. Выдержки времени максимальной токовой защиты трансформатора:
  • - Время срабатывания первой ступени максимальной токовой защиты на стороне низшего напряжения отстраивается от наибольшего времени срабатывания защит секционных выключателей шин 10 кВ, время срабатывания которых согласуется с временами защит присоединений секций шин 6 - 10 кВ.

- Время срабатывания второй ступени максимальной токовой защиты на стороне низшего напряжения и время срабатывания максимальной токовой защиты на стороне высшего напряжения:

Расчёт максимальной токовой защиты от перегрузки

1. Токи срабатывания защиты и реле:

где - коэффициент отстройки

- коэффициент возврата

По расчётному значению выбирается ток уставки и тип реле:

, тип реле РТ-40/6.

Заключение

В данном курсовом проекте была спроектирована релейная защита понижающего трансформатора ТРДН-32000/35. В соответствии с правилами устройств электроустановок (ПУЭ) и руководящими указаниями по релейной защите (РУ по РЗ) к защищаемому трансформатору применяем:

Был произведён выбор устройств релейной защиты для понижающих трансформаторов с указанием их назначения и выполняемых действий.

Был произведён расчёт токов короткого замыкания для максимального и минимального режимов работы трансформаторов на подстанции.

Был произведён расчёт следующих устройств релейной защиты трансформаторов:

• - дифференциальной токовой защиты;
• - максимальной токовой защиты с пуском по напряжению от коротких замыканий на сторонах высшего и низшего напряжений трансформаторов;
• - максимальной токовой защиты от перегрузки.

ток замыкание трансформатор релейный

Список используемой литературы

• 1. Проектирование релейной защиты понижающих трансформаторов: Методические указания к курсовой работе / Л.Ф. Богданова, В.П. Федотов. Екатеринбург: УГТУ-УПИ, 2007.
• 2. Чернобровов Н.В. Релейная защита. Энергия, 1974.
• 3. Требования к содержанию и оформлению выпускных квалификационных работ и курсовых проектов: Методические указания к курсовой работе / В. П. Федотов. Екатеринбург: УГТУ-УПИ, 2009.
• 4. Электроснабжение и оборудование на предприятии: Методические указания по выполнению домашнего задания по дисциплине “Электроснабжение предприятия и его оборудование” / Е.П. Шалина. Екатеринбург: УРФУ 2011.
