Материал: Проектирование газонефтепроводов, Методичка УГТУ

Напор физическая величина, выражающая удельную, приходящуюся на единицу веса, механическую энергию потока жидкости в данной точке.

Нефтепровод сооружение для транспортировки нефти или нефтепродуктов. В состав нефтепровода входят трубопровод, перекачивающие насосные станции, хранилища.

Относительная плотность – это отношение плотности определённого газа к плотности стандартного вещества (воздуха) при определённых условиях.

Перегон совокупность ниток трубопровода, включая лупинги и перемычки между двумя последовательно расположенными НПС или между НПС и конечным пунктом доставки.

Подпорный насос гидравлическая машина для создания необходимого на входе основного насоса напора, обеспечивающего его бескавитационную работу.

Помпаж неустойчивая работа компрессора, вентилятора или насоса, характеризуемая резкими колебаниями напора и расхода перекачиваемой среды.

Производительность магистрального газопровода (валовая) коли-

чества газа, транспортируемого по газопроводу за расчётный период (год, сезон, квартал, месяц, сутки).

Промежуточная нефтеперекачивающая станция (ПНПС) нефтепе-

рекачивающая станция, осуществляющая повышение давления перекачиваемой жидкости в магистральном нефтепроводе.

Пропускная способность газопровода расчётное количество газа, ко-

торое может пропустить газопровод в единицу времени при заданных параметрах и установившемся режиме потока газа.

Расход физическая величина, выражающая количество жидкости или газа, протекающей через поперечное сечение потока за единицу времени.

Расход газа объём газа, прошедшего через поперечное сечение трубопровода за единицу времени, приведённый к стандартным условиям.

Расчётное давление максимальное избыточное давление в газопроводе, на которое производится расчёт на прочность при обосновании основных размеров.

Резервуарный парк комплекс взаимосвязанных отдельных или групп резервуаров для хранения, накопления и учёта жидких продуктов.

6

ВВЕДЕНИЕ

Новые условия строительства и эксплуатациии трубопроводов и поддержание на высоком уровне требований к качеству их проектирования

Данные методические указания предназначены для выполнения курсового проектирования в рамках дисциплины «Проектирование газонефтепроводов» студентами направления подготовки «Нефтегазовое дело. Профиль – проектирование, сооружение и эксплуатация газонефтепроводов и газонефтехранилищ» (академический бакалавриат), выпускающихся по кафедре «Проектирование и эксплуатация магистральных газонефтепроводов».

Содержание указаний соответствует рабочей программе дисциплины и содержит требования к содержанию и оформлению проекта, задания и исходные данные для проектирования участка магистрального газо- и нефтепровода, методики их расчёта, рекомендации в части выбора литературы, а также значительную часть необходимых для проектирования справочных материалов.

Выполнение и успешная защита работы позволяют студенту получить допуск к экзамену по дисциплине «Проектирование газонефтепроводов».

7

–температура газа на входе ГКС, Т1, К;

–протяжённость участка газопровода, L, км;

–среднегодовая температураокружающего воздухаврайоне ГКС, t возд1, К;

–среднегодовая температура окружающего воздуха КС , t воз, К;

–среднегодовая температура грунта в районе ГКС, tгр1 , С;

–среднегодовая температура грунта в районе КС, tгр2, С;

–высота расположения над уровнем моря ГКС, h1, м;

–высота расположения над уровнем моря КС, h2, м;

–состав транспортируемого газа (по объёму), %;

–вид и протяжённость пересекаемой преграды.

Исходные данные к расчёту по теме «Проектирование участка магистрального нефтепровода»:

–длина трубопровода L, км;

–объём годовой перекачки, G, т/год;

–плотность нефти при 20 С, 20, кг/м3;

–кинематическая вязкость нефти при 20 С, 20, м2/с;

–кинематическая вязкость при 0 С, 0, м2/с;

–минимальная температура эксплуатации tэmin, С;

–максимальная температура грунта tmaxгр, С;

–минимальная температура грунта, tminгр, С;

–значения нивелирных отметок трассы трубопровода.

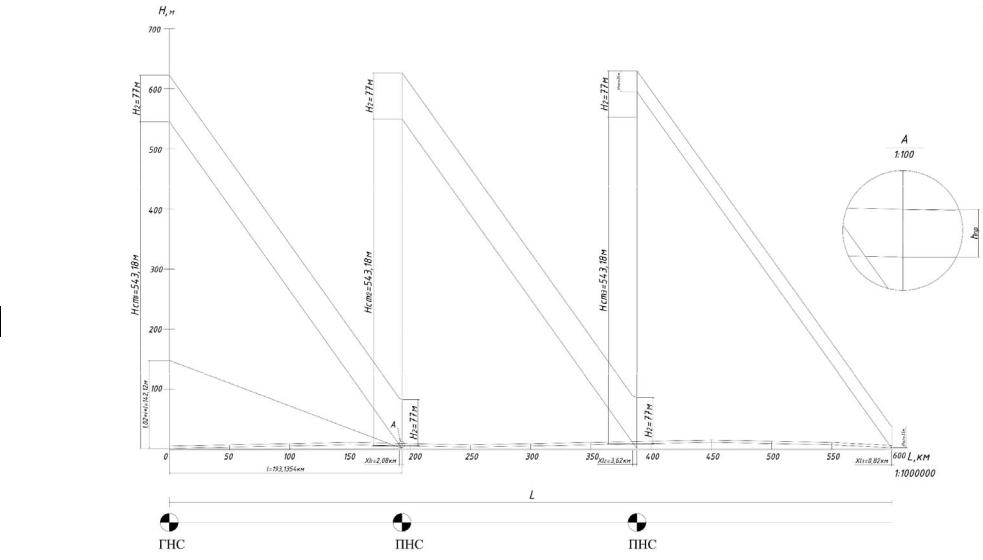

Пример оформления графической части работы (на тему «Проектирование участка магистрального нефтепровода») представлен на рисунке 1.

Необходимая справочная информация для курсового проектирования представлена в Приложении 2.

3. РАСЧЁТ УЧАСТКА МАГИСТРАЛЬНОГО ГАЗОПРОВОДА

Расчёт участка магистрального газопровода сводится к последовательному решению следующих задач:

–определение основных физических свойств перекачиваемого газа;

–выбор труб и расчёт толщины;

–расчёт пылеуловителей компрессорной станции;

–расчёт компрессорной станции;

–расчёт АВО газа на компрессорной станции;

–расчёт линейного участка между компрессорными станциями. Построение технологической схемы магистрального газопровода необ-

ходимо проводить в соответствии с рекомендациями [2, 4].

9
