Министерство образования и науки Российской Федерации

Государственное образовательное учреждение

высшего профессионального образования

Воронежский государственный архитектурно-строительный университет

Кафедра проектирования зданий и сооружений

Проектирование кинотеатров

Методические указания и задания

к выполнению курсового архитектурно-конструктивного проекта

для студентов специальностей 270114 «Проектирование зданий»,

270102 «Промышленное и гражданское строительство»,

270115 «Экспертиза и управление недвижимостью»

Воронеж 2011

УДК 725.824.4 (07)

ББК 33.712-02 я7

Составители Ф.М. Савченко, Т.В. Богатова, Э.Е. Семенова

Проектирование кинотеатров: метод. указания и задания к выполнению курсового арх.-констр. проекта / Воронеж. гос. арх. – строит. ун-т.; сост.: Ф.М. Савченко, Т.В. Богатова, Э.Е. Семенова. – Воронеж, 2011. – 24 с.

Приведены исходные данные, состав курсового проекта, основные требования по размещению кинотеатров на земельных участках, объемно-планировочное и архитектурно-композиционное решения, требования к параметрам зрительного зала, киноэкрана и киноаппаратной, даны общие требования по конструктивному решению. Уделено большое внимание указаниям по разработке и оформлению проекта.

Предназначены для студентов специальностей 270114 «Проектирование зданий», 270102 «Промышленное и гражданское строительство», 270115 «Экспертиза и управление недвижимостью» всех форм обучения.

Ил. 4. Табл. 1. Библиогр.: 18 назв.

УДК 725.824.4 (07)

ББК 33.712-02 я7

Печатается по решению редакционно-издательского совета

Воронежского государственного

архитектурно-строительного университета

Рецензент – А.Н. Василенко, доцент кафедры технологии строительного

производства Воронежского государственного

архитектурно-строительного университета

1. Общие сведения

Кинотеатры классифицируют по различным признакам: по эксплуатационным особенностям – круглогодичного и сезонного действия; по количеству мест в зрительном зале – на 200, 300, 400, 600, 800, 1200, 1600 (кинотеатры большей вместимости проектируют по специальным заданиям); по количеству зрительных залов – одно-, двух-, трех-, четырех зальные; по системе кинопроекции – с обычным узким экраном (кинопленка шириной 35 мм, экран 1:1,37, обозначается «О»), широкоэкранный (кинопленка 35 мм, но с применением растягивающей насадки, экран 1:2,35, обозначается «Ш»), широкоформатный (пленка шириной 70 мм, экран 1:2,2, обозначается «Ф»), кашетированный (кадр, урезанный по высоте, экран 1:1,66, обозначается «К»).

Из перечисленных систем более дорогая в производстве и прокате является система «Ф», и поэтому она рекомендуется в нашей стране, в основном, для крупных залов в 800 и более мест.

Отечественными нормами установлено, что все кинотеатры вместимостью менее 800 мест должны быть оборудованы широким экраном, позволяющим демонстрировать также обычные и кашетированные фильмы. Залы на 800 и более мест оборудуются широкоформатным экраном, который дает возможность демонстрировать фильмы всех основных систем, освоенных кинопромышленностью. В отдельных случаях пределы вместимости могут колебаться: широкий экран может быть установлен в кинотеатре на 800 мест, а широкоформатный – на 600 мест, если в данном городе такая вместимость зала наибольшая.

В основном функциональная схема кинотеатров предусматривает накопление зрителей в фойе или кулуарах перед началом сеанса, а затем единовременное заполнение зала зрителями. Вместимость кинотеатров в крупных городах определяется в зависимости от числа людей, проживающих в пределах радиуса обслуживания кинотеатров, а в небольших населенных пунктах – от общего числа населения. Ориентировочно можно принимать на каждую тысячу жителей около 30-40 зрительских мест.

2. Состав проекта

1. Генеральный план участка, М 1:100, 1:1000.

2. Планы неповторяющихся этажей, М 1:100, 1:200.

3. Разрезы в количестве, необходимом для уяснения объемно-планировочного и конструктивного решения, М 1:100.

4. Главный фасад, М 1:100.

5. Схемы планов фундаментов, перекрытий, покрытий и кровли, М 1:200, 1:400.

6. 4-5 конструктивных деталей, М 1:20, 1:10, 1:5.

7. Пояснительная записка, 10-12 стр.

Все чертежи должны быть выполнены на плотной белой бумаге в карандаше или на компьютере, фасад и генеральный план отмываются или печатаются в цвете.

Объем графической части проекта: 2 чертежных листа формата А1 (размером 841×594 мм) или 4 чертежных листа формата А2 (размером 420×594 мм).

Примечание: в зависимости от размеров проектируемого здания, по согласованию с руководителем проекта, масштабы отдельных частей могут быть изменены.

3. Исходные данные

Исходными данными для разработки курсового проекта являются: место строительства (прил. 1); состав и площади помещений (прил. 2).

Настоящие методические указания разработаны для проектирования зданий кинотеатров круглогодичной эксплуатации.

4. Основные требования по размещению кинотеатров на земельных участках

Кинотеатры принадлежат к учреждениям периодического пользования и размещаются в центрах жилых или планировочных районов, а также в общегородских центрах. Нормируемый участок кинотеатра невелик, примерно 0,3-0,7 га соответственно для малых и крупных кинотеатров. Значительную часть этой территории занимают площадки перед входами и выходами из здания, рассчитанные по норме 0,2 м² на одно место в зрительном зале. Желательно, чтобы участок был озеленен и служил бы летним фойе с зоной отдыха и малыми архитектурными формами. Эта зона не должна примыкать к хозяйственной зоне, где находятся подъезд транспорта и подходы к служебному входу, загрузочной площадки буфета и киноаппаратной.

Обязательный элемент участка – реклама кинотеатра, расположенная на подходе к зданию в виде основного стенда, дополняемого витринами для фотографий и информации.

На участке должны быть предусмотрены стоянки для автомашин из расчета: на одну легковую машину 25 м² и и на один автобус 50 м², включая подъезды. Количество машиномест принимать по действующим нормативным документам.

5. Объемно-планировочное и архитектурно-композиционное решение кинотеатров

Объемно-планировочное решение здания кинотеатра в целом зависит от его вместимости и количества залов. Для однозальных кинотеатров вместимостью до 800 человек выбор взаимной компоновки зала и обслуживаемых помещений для зрителей достаточно свободен. Возможно примыкание обслуживаемых помещений, как к торцевой, так и к продольной стороне зрительного зала.

При большей вместимости в связи с тем, что разность уровней отметок пола по длине зала значительно возрастает, используют различные варианты торцевой схемы. Фойе примыкает к залу со стороны торца с экраном или со стороны проекционных помещений. Фойе может быть на первом или на втором этаже.

В однозальных кинотеатрах с балконом кинопроекционные обычно устраивают со стороны фойе и размещают под или над балконом. При соблюдении требуемых по нормам углов луча проекции к центру экрана.

В двухзальных кинотеатрах с равными залами оба зала располагают на одном уровне, а фойе между ними, либо с примыканием к торцам залов. При неодинаковых размерах залов, возможно, их параллельное расположение, но более компактно, размещение одного зала над другим. Примеры объемно-планировочных композиций кинотеатров приведены на рис. 1.

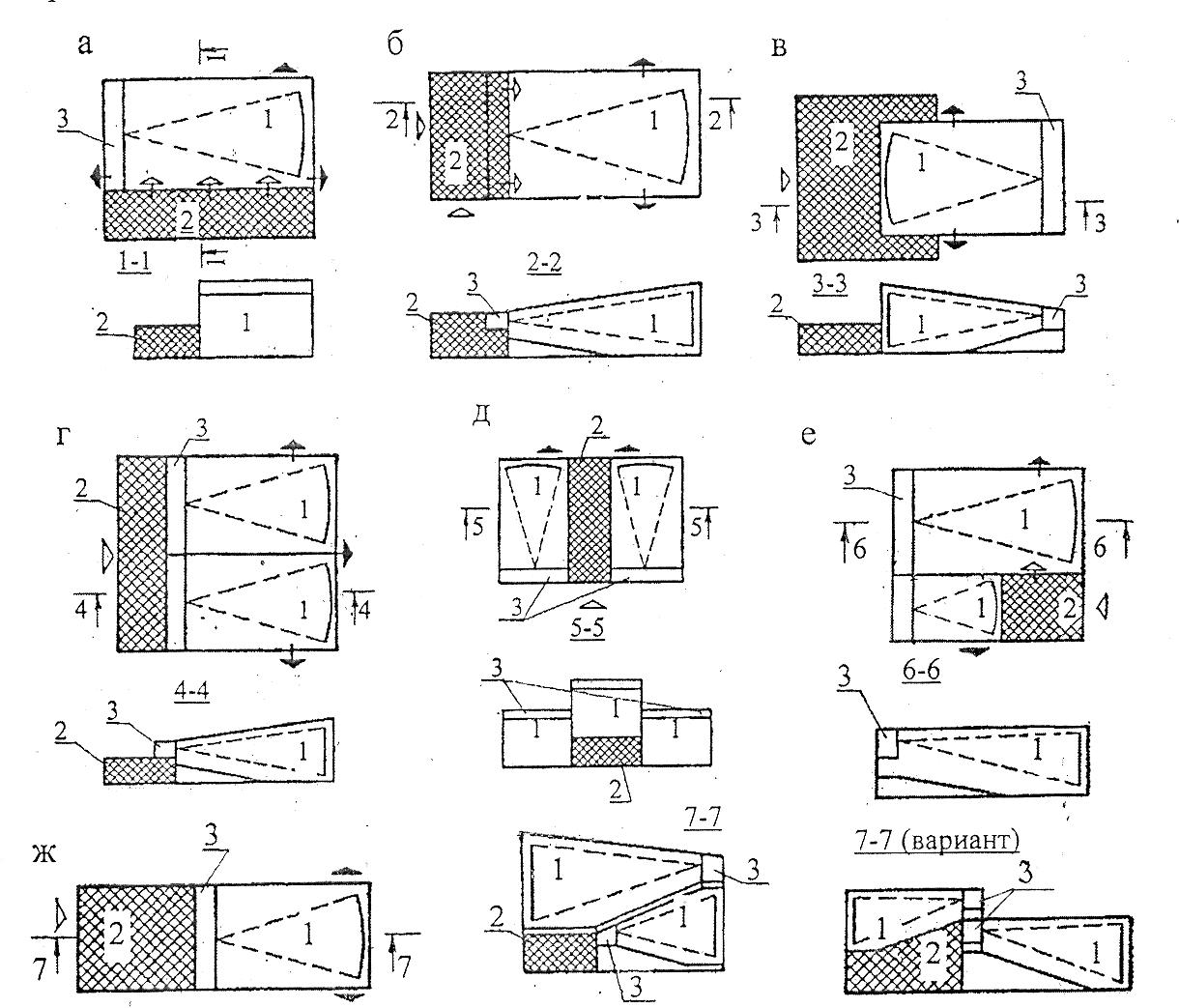

Рис. 1. Схемы объемно-планировочной композиции зданий кинотеатров:

а – однозальная продольная; б, в – однозальная торцевая; г - торцевая двухзальная;

д – продольная двухзальная; е, ж – торцевая двухзальная с залами разной вместимости:

1 – зрительный зал; 2 – помещения для зрителей; 3 - кинопроекционная

Архитектурно-композиционным решениям зданий кинотеатров при всех различиях присущи общие черты. Обычно это крупные членения объема здания. При этом, как правило, обычно они контрастны по форме и материалу. Характерно сочетание витражной светопрозрачной поверхности низкого объема, включающего помещения фойе, с глухим высоким объемом зрительного зала, облицованным естественным или искусственным камнем. Крупночлененную композицию значительно обогащает и сообщает ей масштабность введение таких пространственных функциональных элементов, как наружные лестницы и открытые обходные галереи. Подобный композиционный прием функционально оправдан в одно- и многозальных кинотеатрах с расположением фойе на уровне второго этажа. Примеры планировки кинотеатров приведены в прил. 3, архитектурно-композиционные решения – в прил. 4.

6. Требования к параметрам зрительного зала и киноэкрана

Ядром композиции здания кинотеатра служит зрительный зал, который проектируют с учетом требований зрительного восприятия и беспрепятственной видимости, безопасной эвакуации, благоприятного акустического и температурно-влажностного режима.

Форма зала может быть прямоугольная, овальная, трапециевидная. Внутренний объем зрительного зала должен быть не менее 4,5 м³ на одно место в зале.

Общие габариты зала и его планировка должны выполняться в соответствии с указаниями, приведенными в табл. 1. Схемы вариантов планировки зрительских мест приведены на рис. 2.

Таблица 1

Габариты зала

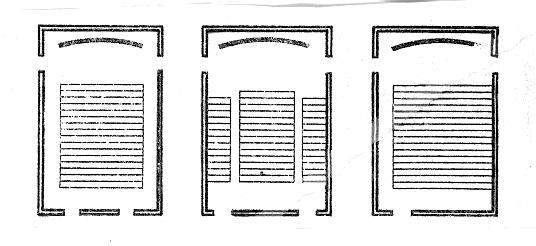

Рис. 2. Схемы вариантов

планировки зрительских мест

Высота зала должна приниматься равной 0,4-0,6 его ширины. Высота эстрады 0,9-1,1 м. В случае расположения мест на балконе высота зала над и под балконом принимается не менее 3 м. глубина площади под балконом, занятой зрителями, должна быть не более 1,5 высоты зала под балконом.

Все геометрические параметры зрительного зала в плане и разрезе с позиций обеспечения наилучших условий видимости нормативно регламентированы. В соответствии с этим регламентом, места для зрителей в зрительных залах при демонстрации кино рекомендуется проектировать в пределах зоны, изображенной на рис. 3.

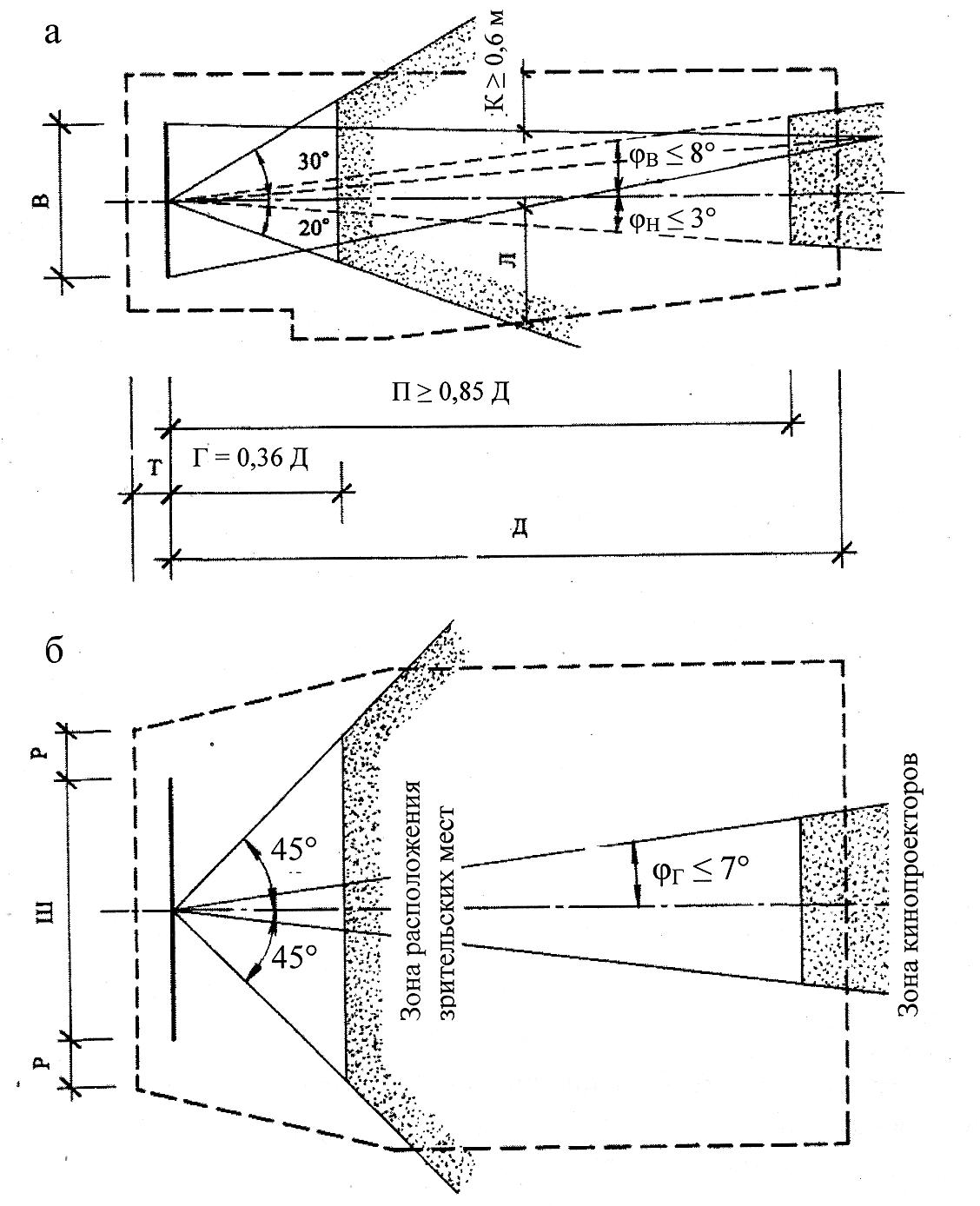

Рис. 3. Параметры зрительного зала и киноэкрана:

а – разрез зала; б – план зала

На схеме плана и разреза обозначены следующие параметры зала:

● В – высота рабочего поля экрана;

● Д – длина зрительного зала по его оси от экрана до спинки кресел последнего ряда (Д ≤ 45 м);

● Ш – ширина рабочего поля киноэкрана (криволинейного по хорде);
