Материал: Проектирование кинотеатров. методические указания и задания к выполнению курсового архитектурно-конструктивного проекта. Савченко Ф.М., Богатова Т.В
Приложение 2
Таблица П.2.1
Состав и площади помещений
№ |
Наименование помещений |
Однозальные кинотеатры |
Двухзальные кинотеатры |
||||||||
600 |
800 |
1000 |
200+300 |
200+500 |
|||||||
Кол-во |
Площадь,м2 |
Кол-во |
Площадь,м2 |
Кол-во |
Площадь,м2 |
Кол-во |
Площадь,м2 |
Кол-во |
Площадь,м2 |
||
|
Помещения для зрителей |
|
|
|
|
|
|
|
|
|
|
1 |
Зрительный зал, включая балкон и эстраду |
1 |
540 |
1 |
720 |
1 |
900 |
2 |
450 |
2 |
630 |
2 |
Кассовый вестибюль |
1 |
42 |
1 |
56 |
1 |
70 |
1 |
35 |
1 |
50 |
3 |
Входной вестибюль |
1 |
60 |
1 |
80 |
1 |
100 |
1 |
50 |
1 |
70 |
4 |
Распределительный вестибюль |
- |
- |
- |
- |
- |
- |
1 |
120 |
1 |
140 |
5 |
Фойе и кулуары |
|
360 |
|
480 |
|
600 |
|
300 |
|
420 |
6 |
Буфет с подсобными помещениями |
2 |
120 |
2 |
160 |
3 |
200 |
2 |
100 |
2 |
140 |
7 |
Курительная |
1 |
60 |
1 |
80 |
2 |
50+50 |
1 |
50 |
1 |
75 |
8 |
Санитарные узлы* |
2 |
30+30 |
2 |
40+40 |
2 |
50+50 |
2 |
25+25 |
2 |
35+35 |
|
Помещения киноаппаратной |
|
|
|
|
|
|
|
|
|
|
1 |
Проекционная |
1 |
24 |
1 |
50 |
1 |
50 |
2 |
18+18 |
2 |
18+24 |
2 |
Перемоточная |
1 |
6 |
1 |
10 |
1 |
10 |
2 |
6+6 |
2 |
6+10 |
3 |
Тамбур |
1 |
1,5 |
1 |
1,5 |
1 |
1,5 |
1 |
1,5 |
1 |
1,5 |
4 |
Агрегатная |
1 |
10 |
1 |
26 |
1 |
26 |
1 |
10 |
1 |
26 |
5 |
Комната киномеханика |
1 |
10 |
1 |
10 |
1 |
10 |
1 |
10 |
1 |
10 |
6 |
Санитарный узел |
Во всех вариантах по 1 унитазу и 1 умывальнику |
|||||||||
|
Служебно-хозяйственные помещения |
|
|
|
|
|
|
|
|
|
|
1 |
Кабинет директора |
1 |
6 |
1 |
10 |
1 |
10 |
1 |
6 |
1 |
10 |
2 |
Кабинет администратора |
1 |
6 |
1 |
6 |
1 |
6 |
1 |
6 |
1 |
6 |
3 |
Контора |
1 |
8 |
1 |
10 |
1 |
10 |
1 |
8 |
1 |
10 |
4 |
Комната персонала |
1 |
8 |
1 |
10 |
1 |
10 |
1 |
8 |
1 |
10 |
5 |
Кладовая |
1 |
4 |
1 |
4 |
2 |
4+4 |
1 |
4 |
1 |
4 |
6 |
Плакатная |
1 |
20 |
1 |
20 |
1 |
20 |
1 |
20 |
1 |
20 |
7 |
Электрощитовая, аккумуляторная. Кислотная |
1 |
14 |
1 |
14 |
1 |
14 |
1 |
14 |
1 |
14 |
8 |
Теплоцентр |
1 |
20 |
1 |
20 |
1 |
20 |
1 |
20 |
1 |
20 |
9 |
Венткамера |
1 |
60 |
1 |
80 |
1 |
100 |
1 |
60 |
1 |
80 |
Примечание *: Количество приборов в санитарных блоках принимается из расчета:
- 1унитаз и 2 писсуара на 150 мужчин;
- 1 унитаз на 50 женщин;
- 1 умывальник на 4 унитаза, но не менее 1.
При расчете количество мужчин и женщин следует принимать по 50% всех посетителей.
Приложение 3

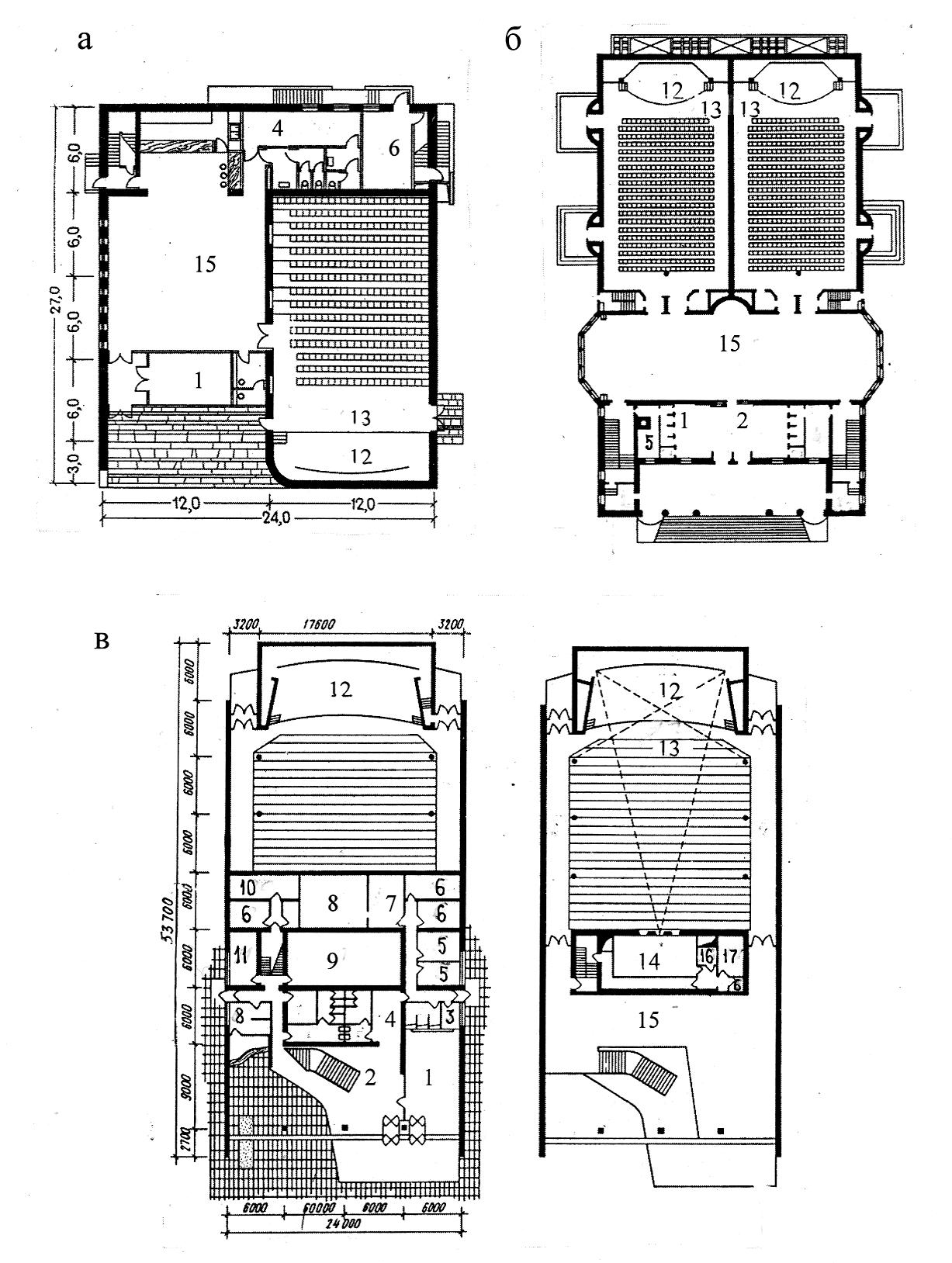

Рис. П. 3.1. Примеры планировки кинотеатров: а – типовой проект кинотеатра на 300 мест; б – план первого этажа двухзального кинотеатра на 800 мест; в – планы первого и второго этажа кинотеатра на 800 мест в Зеленограде; 1 – кассы; 2 – вестибюль; 3 - администратор; 4 – туалеты; 5 – контора; 6 – подсобные помещения; 7 – кладовая; 8 – камера глушения;
9 – вентиляционная камера; 10 – электрощитовая; 11 – плакатная; 12 – эстрада; 13 – зрительный зал; 14 – кинопроекционная; 15 – фойе; 16 – перемоточная; 17 - радиоузел
Приложение 3
Продолжение
а
б
в

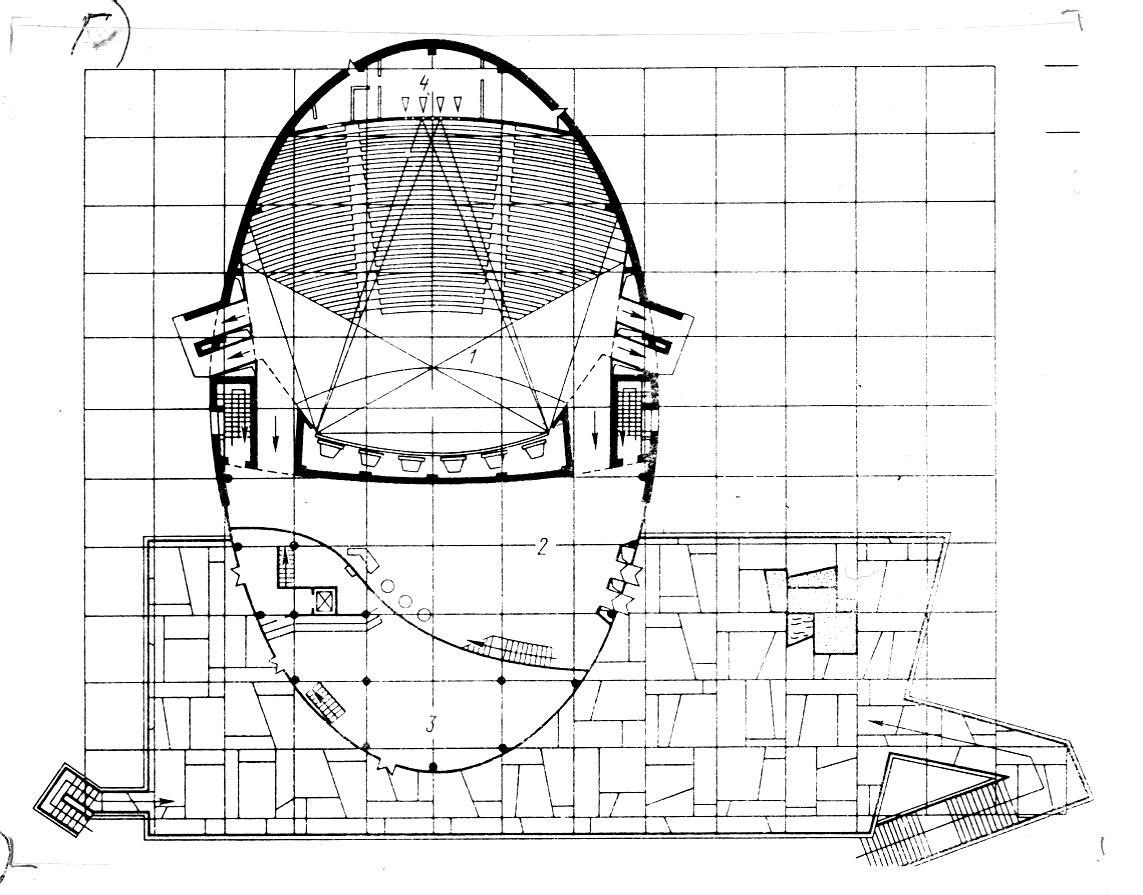

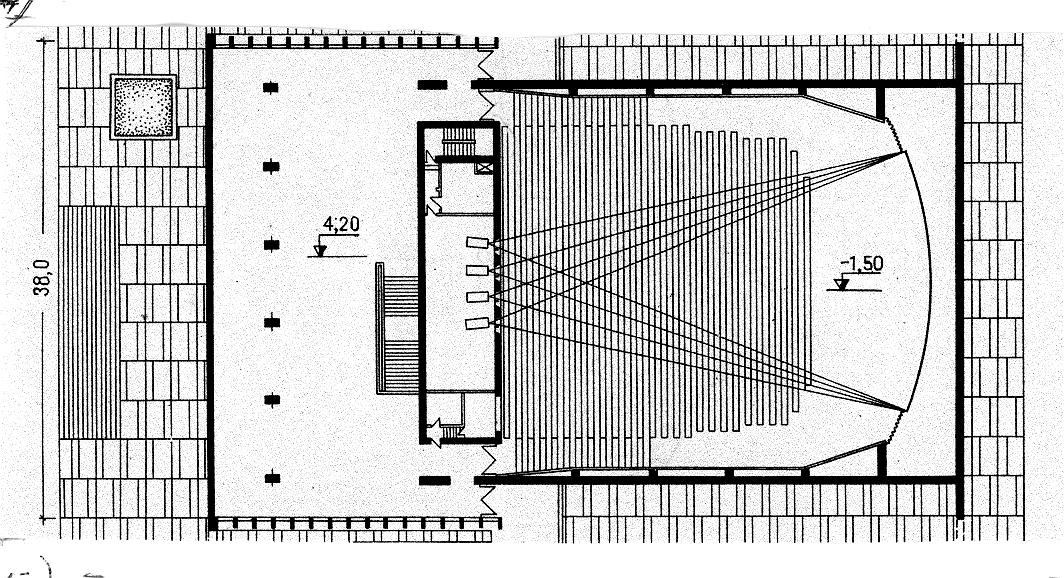

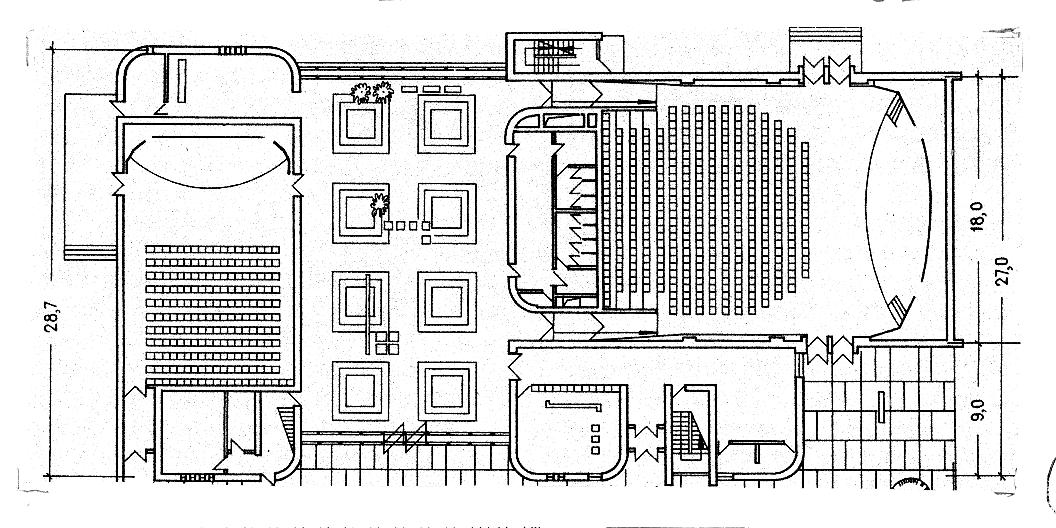

Рис. П. 3.2. Примеры планировки кинотеатров: а – двухзальный кинотеатр
во Владивостоке; б – широкоформатный кинотеатр «Сатурн» в Тольятти;
в – двухзальный детский кинотеатр
Приложение 4
а
б
в
г

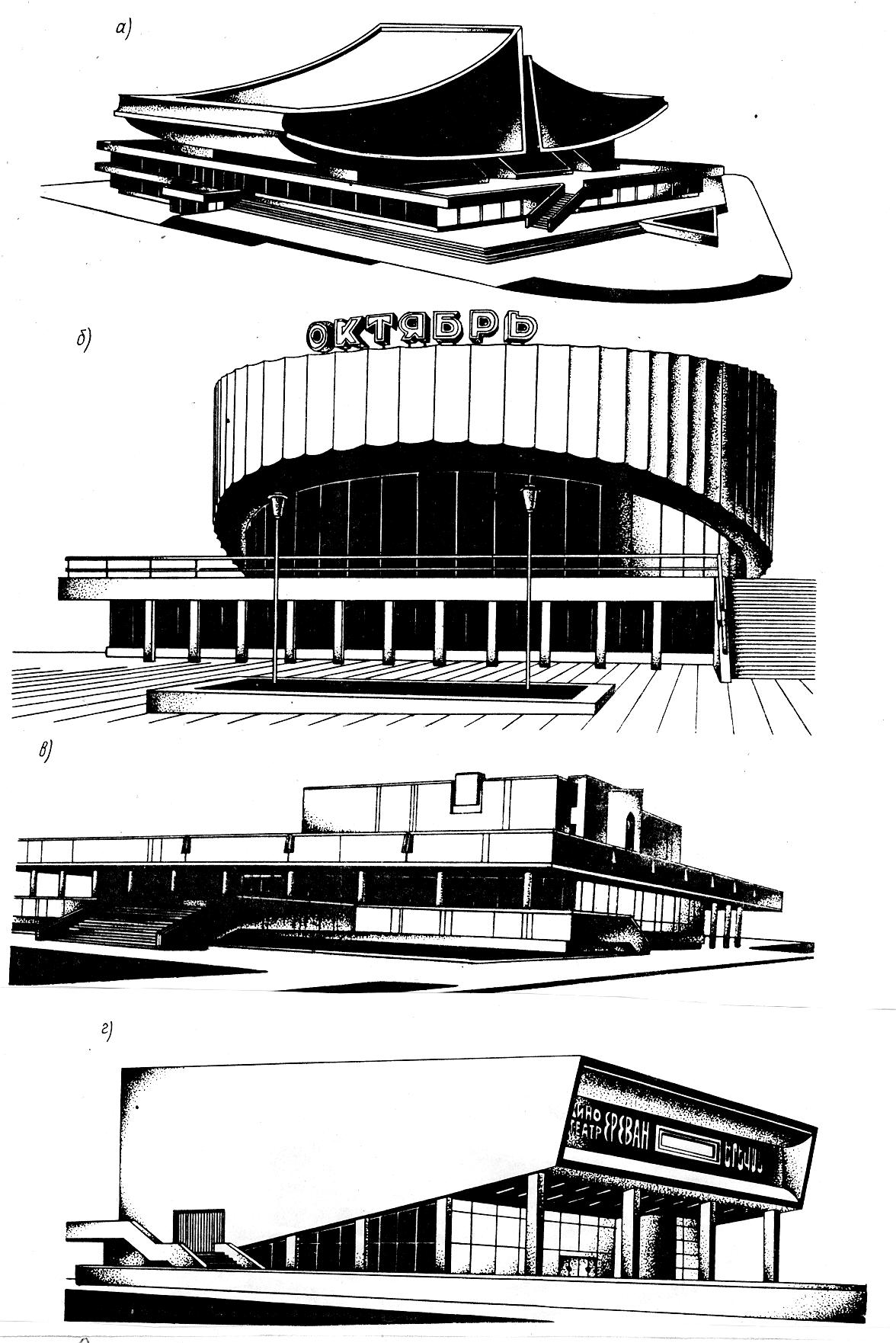

Рис. П. 4.1. Примеры архитектурно-композиционных решений кинотеатров:
а – «Россия» в Ереване; б – «Октябрь» в Минске; в – «Баку» в Москве;
г – «Ереван» в Москве
Приложение 4
П
а
б
в
г

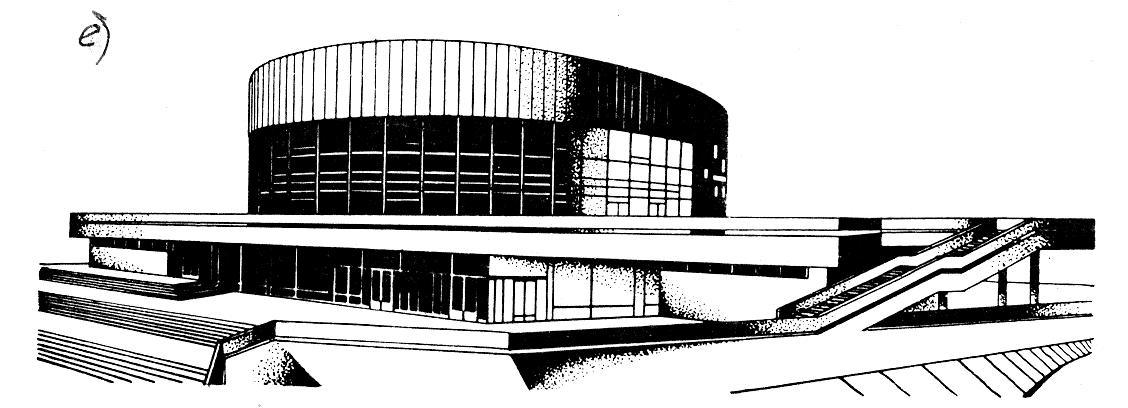

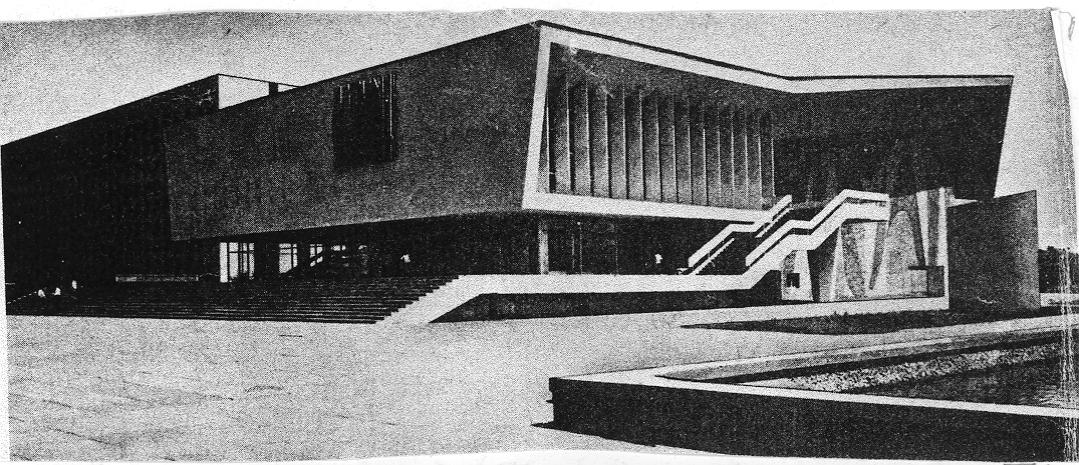

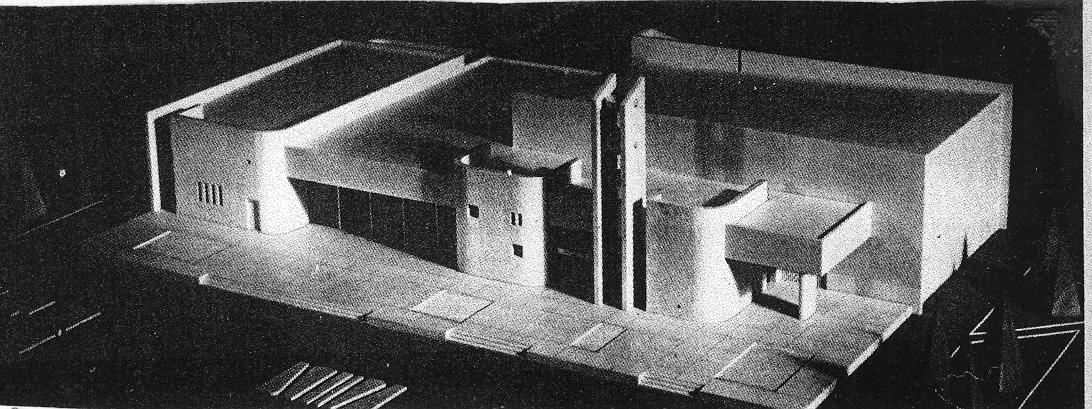

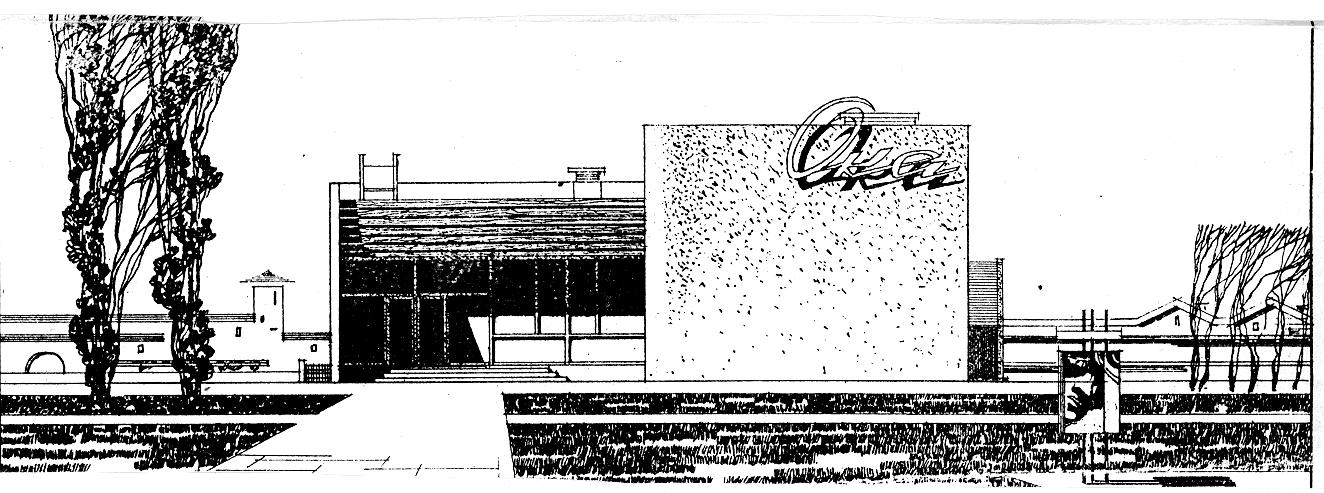

Рис. П. 4.2. Примеры архитектурно-композиционных решений кинотеатров:
а – типовой проект кинотеатра на 300 мест; б – двухзальный кинотеатр во Владивостоке;
в – «Сатурн» в Тольятти; г – макет двухзального детского кинотеатра
Приложение 5
Спецификация сборных элементов
Поз |
Эскиз |
Наименование |
Размеры, мм |
Количество |
|||
Длина |
Ширина |
Высота |
На один этаж |
всего |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ФЛ |
|
Плиты для ленточных фундаментов |
2380 |
1200 |
300 |
30 |
- |
ПК |
|
Плиты перекрытия с круглыми пустотами |
5980 |
1500 |
220 |
40 |
80 |
ПСН |
|
Наружные стеновые панели |
5980 |
350 |
2880 |
20 |
40 |
ПВС |
|
Внутренние стеновые панели |
|
|
|
|
|
Р |
|
Ригели |
|
|
|
|
|
Приложение 6

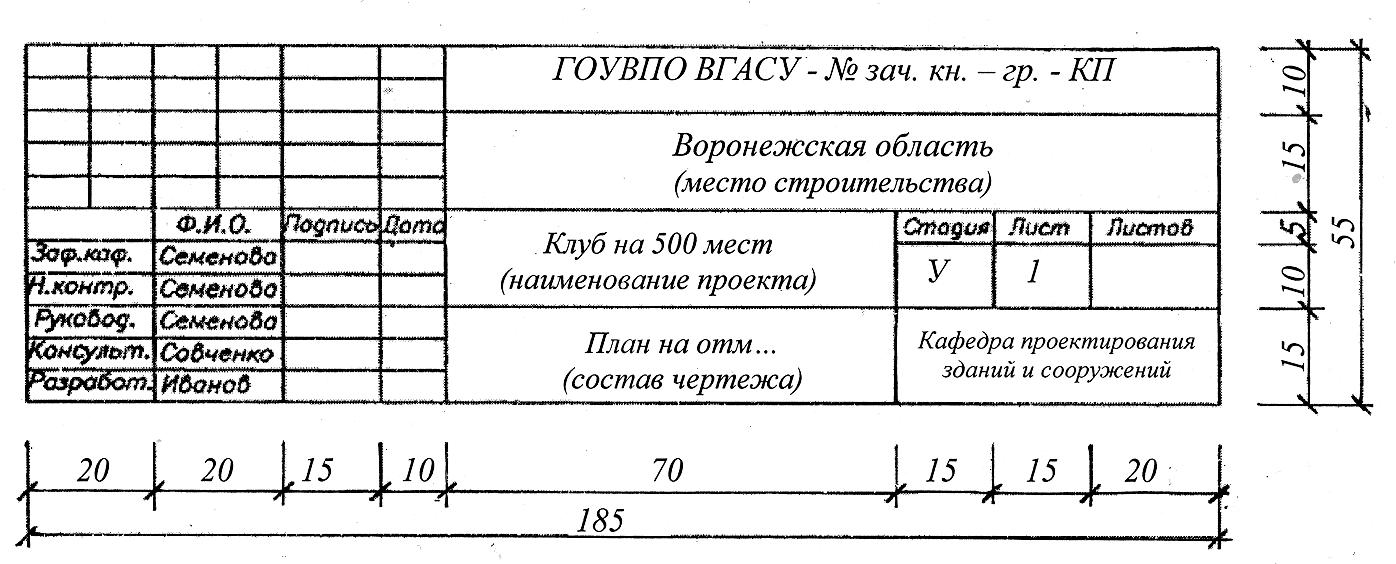

Выполнение основной надписи для чертежей
