Ширину экрана (Ш) рекомендуется принимать:

- Ш_Ф = 0,6 Д;

- Ш_Ш = 0,43 Д;

- Ш_К = 0,34 Д;

- Ш_О = 0,25 Д.

● Г – расстояние по оси зрительного зала от киноэкрана до спинки кресел первого ряда равно 0,36 Д;

Расстояние от экрана до спинки первого ряда (Г) в зависимости от ширины экрана (Ш) рекомендуется принимать:

- Г_Ф = 0,6 Ш_Ф;

- Г_Ш = 0,84 Ш_Ш;

- Г_О = 1,44 Ш_О.

● П – проекционное расстояние от центра экрана до объектива проектора не менее 0,85 Д;

● К – расстояние от верхнего проекционного луча до ближайших поверхностей потолка. Должно быть не менее 0,6 м;

● Л – расстояние от нижнего проекционного луча до пола в зоне зрительских мест, не менее 1,9 м;

● Т – глубина пространства за экраном: при широком экране – 0,9 м, при широкоформатном экране – 1,5 м;

● Р – расстояние от края экрана до стены: при плоском экране – не менее 0,985 м, при закругленном экране – не менее 0,1 Ш;

● φ – угол отклонения оптической оси кинопроектора от нормали в центре экрана:

- φ_Г, не более 7° (в клубах и театрах допускается не более 9°);

- φ_В, не более 8°;

- φ_Н, не более 3°.

При построении видимости на расчетную точку наблюдения превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м). Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м.

Наилучшая видимость со всех зрительских мест достигается при расположении их амфитеатром с подъемом к задним рядам на 2,5-3,5 м. В залах вместимостью 1 600 мест и более необходимо устраивать балконы.

По противопожарным требованиям эвакуация из зрительного зала кинотеатра должна осуществляться за две минуты через равномерно расположенные самостоятельные выходы. При этом общую ширину путей эвакуации (дверей, коридоров и лестниц) следует принимать из расчета:

- не менее 0,6 м на 100 чел. в зданиях II степени огнестойкости;

- не менее 1,0 м на 100 чел. в зданиях III-IV степени огнестойкости;

- не менее 2,0 м на 100 чел. в зданиях V степени огнестойкости.

Но в любом случае ширина каждого прохода в зале должна быть не менее 1,2 м. Из зрительного зала должно быть не менее двух самостоятельных путей эвакуации, которые не должны проходить через фойе. Пути эвакуации зрителей, находящихся на балконе, не должны проходить через зрительный зал. Наименьшая ширина лестничных маршей для основных лестниц принимается 1,3 м, для служебных – 0,9 м.

7. Основные требования проектирования киноаппаратной

Важнейшая часть кинотеатра, связанная непосредственно со зрительным залом, - киноаппаратная. Она включает в себя кинопроекционную со вспомогательными помещениями. Наилучшие условия для проектирования фильма на экране обеспечивает такое положение кинопроекционной, при котором ось проекции среднего проектора совпадает с перпендикуляром к экрану, восстановленным в его центре.

Современные нормы допускают отклонение оси проекции от перпендикуляра до 9°сверху и сбоку (для крайних кинопроекторов). Отклонение проекционной оси вниз от перпендикуляра допускается до 3° из-за особенностей конструкции кинопроектора. Пучок лучей проекции должен беспрепятственно достигать экрана, поэтому он нигде не должен снижаться над местами для зрителей ближе чем на 1,9 м от пола, то есть на рост человека. Верхний луч проекции во избежание засвечивания конструкции балкона и потолка должен отстоять от них на 0,6 м.

Помещение кинопроекционной рассчитывается на три проектора. Исключение составляют кинотеатры с залами 300 мест и кинотеатры сезонного действия, в которых устанавливается по два проектора.

В широкоформатных кинотеатрах устанавливается дополнительный четвертый проектор для демонстрации киножурнала. Размеры кинопроекционной определяются габаритами оборудования и проходами, нормируемыми по условиям удобства и безопасности работы. Площадь ее при двух проекторах составляет 18 м², при трех – 24 м², при четырех (универсальных) – 50 м². Глубина кинопроекционной принимается 6 м.

Кроме основных помещений – кинопроекционной и перемоточной – в составе киноаппаратной предусматриваются агрегатная охлаждения кинопроекторов 10 м², комната киномеханика 10 м², санузел 2 м². В широкоформатных кинотеатрах с залами более чем на 800 мест и в многозальных кинотеатрах добавляется мастерская киномеханика 10 м², а агрегатная увеличивается до 26 м².

Из кинопроекционной и перемоточной должен быть выход в несгораемый тамбур длиной не менее 2 м и шириной не менее 1,2 м. Выход из тамбура рекомендуется по отдельной лестнице. При двойном тамбуре разрешается выход через другие помещения, кроме зрительного зала, кулуаров, общего вестибюля и путей эвакуации зрителей. Схемы планов киноаппаратных приведены на рис. 4.

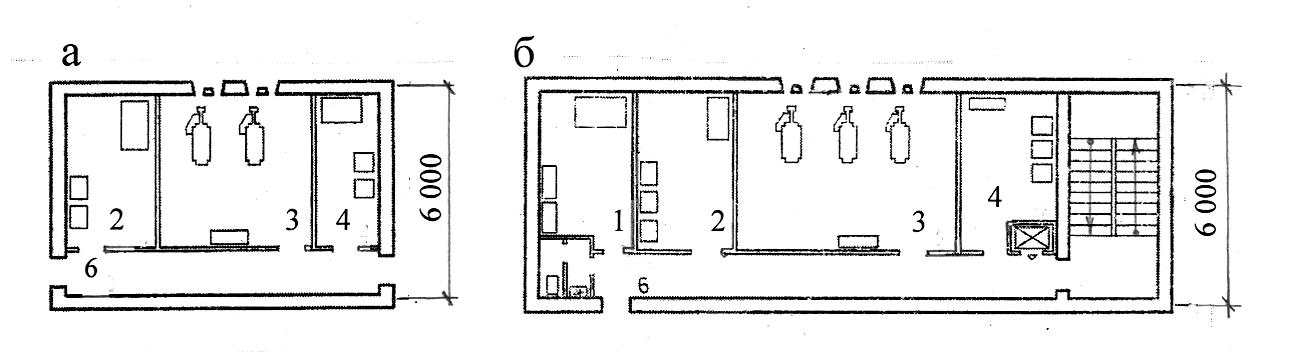

Рис. 4. Схемы планов киноаппаратных: а – для зрительных залов на 300 мест и менее,

и для сезонных кинотеатров; б – для широкоэкранных кинотеатров;

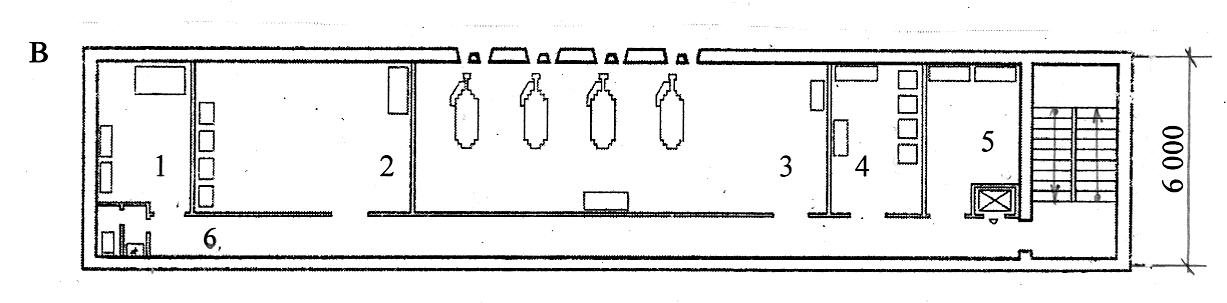

в – для широкоформатных кинотеатров; 1 – комната механика; 2 – агрегатная;

3 – кинопроекционная; 4 - перемоточная; 5 - мастерская; 6 - коридор

8. Конструктивное решение

Кинотеатр можно проектировать в любой конструктивной системе с применением как мелкоразмерных (кирпич, мелкие легкобетонные блоки), так и крупноразмерных элементов (каркасно-панельных, крупноблочных), а также с монолитными бетонными и железобетонными конструкциями.

Зрительные залы, как правило, следует проектировать с каркасным несущим остовом. В качестве наружных ограждений залов возможны варианты: сборный железобетонный каркас с самонесущими или навесными панелями; сборный железобетонный каркас с самонесущими кирпичными или мелкоблочными стенами; монолитный железобетонный каркас и монолитные наружные стены из легкого бетона. Могут быть и другие варианты.

Для зрительного зала очень важным конструктивным решением являются конструкции покрытия зала. Для залов имеющих небольшие пролеты можно рекомендовать плиты покрытия: ребристые плиты, плиты типа «Т», КЖС или легкие металлические фермы. Для залов с пролетами 18-24 м можно использовать складки, армоцементные структурные плиты. Для залов с пролетами 24-36 м можно использовать типовые унифицированные металлические фермы или перекрестно-стержневые покрытия. Возможно также применение и пространственных конструкций типа оболочек.

9. Указания по разработке проекта

9.1. Эскизное проектирование

Изучив исходные данные и ознакомившись с нормативно-справочной и технической литературой. Необходимо разработать эскизный проект в масштабе, как правило, 1:200 -1:400. В процессе работы над объемно-планировочным решением в первую очередь необходимо выявить функциональные кратчайшие связи между помещениями, которые послужат обоснованием для группировки их в плане и по высоте здания.

Составление эскизов основных проекций здания должно вестись комплексно с взаимной их увязкой и с учетом принятых конструкций. Детально разрабатываются конструктивные решения. Которые определяются по климатическим и геологическим условиям района строительства. То есть выполняется теплотехнический расчет наружных ограждающих конструкций, планируется глубина заложения фундаментов и т.д. Параллельно с конструктивным решением определяется модульная сетка продольных и поперечных шагов в соответствии с принятой конструктивной системой здания и схемой несущего остова.

Размеры продольных и поперечных шагов необходимо, по возможности, назначать кратными наиболее крупным из установленных производных модулей. Так, например, для каркасных зданий размеры шагов и пролетов следует назначать кратными 60М (6 000 мм), 30М (3 000 мм), 15М (1 500 мм), 12М (1 200 мм).

Для бескаркасных зданий рекомендуются преимущественно модули 12М (1 200 мм) и 6М (600 мм). Допускается и самый малый укрупненный модуль 3М (300 мм).

Для конструктивных систем с монолитными бетонными и железобетонными стенами, колоннами и перекрытиями размеры шагов и пролетов могут быть не кратны укрупненным модулям.

Высоты этажей следует назначать по рекомендациям соответствующих СНиПов кратно модулю 3М для высот 3,0; 3,3; 3,6 м, и кратно 6М – 4,2; 4,8 м и т.д. (при большей высоте).

Проектируемое здание должно иметь хорошую организацию функционального процесса, обладать высокими архитектурно-композиционными качествами путем органической связи архитектурных форм с назначением здания.

9.2. Последовательность проектирования

9.2.1. Планы этажей

Чертеж плана здания начинается с вычерчивания координационных осей. Затем производится привязка конструкций стен к осям.

В стеновой конструктивной системе привязываются наружные и внутренние стены, а в каркасной колонны. Внутренняя грань наружных несущих панельных и крупноблочных стен размещается на расстоянии 100 мм. А навесных на расстоянии 50 мм от координационной оси.

В кирпичных и мелкоблочных несущих стенах внутренняя грань располагается на расстоянии 130 мм для того, чтобы плиты перекрытия опирались на 120 мм. Внутренние стены привязываются так, чтобы их геометрические оси совпадали с координационными осями. Однако в кирпичных стенах с вентиляционными каналами привязка должна быть такой, чтобы плиты перекрытия не закрывали вентиляционные каналы.

В каркасной конструктивной системе колонны, как среднего ряда, так и крайние имеют осевую привязку, а наружные стены располагаются за наружной гранью колонн на расстоянии 20 мм от них.

На плане проставляются цепочки внутренних размеров так, чтобы можно было определить площади внутренних помещений. В правом нижнем углу каждого помещения на чертеже проставляется площадь с точностью до 0,00 м² (например, 132,08).

На плане должны быть показаны санитарные приборы санузлов, а также схемы открывания дверей. Размеры оконных и дверных проемов принимаются в соответствии с действующими ГОСТами. Рядом с проемами с наружной стороны стены проставляются марки оконных блоков. Если план перегружен технической информацией, то двери и окна можно пронумеровать, а марки вынести в отдельную таблицу спецификации изделий. Показывается линия поперечного разреза, вид справа налево, и продольного разреза, вид снизу вверх.

Слева от плана располагаются размеры между осями и общий габарит здания. Буквенные марки осей проставляются снизу вверх. Внизу от плана располагаются размеры между осями и общий габарит здания. Цифровые марки осей проставляются слева направо. Первая размерная линия располагается на расстоянии 14 мм от стены или выступающих частей здания (лоджии, балконы, террасы). Все последующие размерные линии располагаются на расстоянии 7 мм.

9.2.2. План фундаментов

Вычерчивание плана фундаментов начинается с нанесения координационных осей. На плане фундаментов изображается контур цокольных панелей и раскладка фундаментных плит. Показывается привязка подошвы фундаментов к координационным осям, указываются марки всех элементов. Заглубление подошвы фундаментов показывается по углам и в местах перехода к подвалу.

На плане фундаментов размещаются по три размерные линии снизу и слева: первая размерная линия – привязка подошвы фундаментов к осям, вторая - расстояние между осями, третья - расстояние между крайними осями. За размерными линиями идет маркировка осей: внизу – цифровая маркировка слева направо; слева – буквенная маркировка снизу вверх

9.2.3. План перекрытия

План перекрытий должен быть комплексным, то есть необходимо совмещать план междуэтажного перекрытия на отметке пола второго этажа и покрытия зрительных залов и киноаппаратной на определенных отметках верха плит покрытий.

Вычерчивание плана перекрытия начинается с нанесения координационных осей. Затем к координационным осям привязываются все капитальные стены или колонны.

На плане перекрытия все вспомогательные элементы вычерчиваются тонкими линиями (оси, контуры стен), а контуры плит перекрытия и анкеры - более толстой линией. Если есть монолитные участки, то они показываются в размерах и привязываются к ближайшей оси или плите.

На плане перекрытия и покрытия показывается раскладка плит и их маркировка. Слева и внизу дается по две размерные линии: первая линия – размер между осями, вторая линия – размер между крайними осями. Затем дается маркировка осей.

9.2.4. План кровли

На плане кровли показываются водосточные воронки, уклоны скатов. Уклоны кровли создаются за счет изменения толщины утеплителя. Указываются вентиляционные шахты и выходы на крышу.

Используется рулонная кровля из полимерно-битумных или наплавляемых материалов. Можно применить следующие типы марок: «Изопласт», «Унифлекс», «Крунам» и т.д.

На плане кровли показывается привязка воронок к ближайшим осям, затем указывают размер между крайними осями и осями выступающих частей здания. После этого дается маркировка осей.

9.2.5. Поперечный и продольный разрезы

Вычерчивание разреза начинается с нанесения координационных осей, размеров между ними, обозначения их маркировки. Затем проводят линии уровней полов этажей и потолка перекрытия, показывают уровень земли. Отметка 0,000 назначается на уровне пола первого этажа. Пол первого этажа выполняется по перекрытию над подвалом, если нет подвала – по бетонной подготовке.

Уклоны пола в зрительных залах, расположенных на первом этаже можно устраивать по плитам перекрытия, уложенным на кирпичные стены, имеющих соответствующие уклоны. В зрительных залах расположенных на втором или третьем этажах уклон полов можно устраивать на металлических эстакадах.

Отмостка вокруг здания выполняется из асфальтобетона или бетона по щебеночной подготовке шириной 750 мм с уклоном 4-5 %.

Затем вычерчиваются конструкции, попавшие в разрез: стены, оконные и дверные проемы, перегородки, конструкции лестниц, перекрытия и конструкции покрытия. Вне контура чертежа на расстоянии 14 мм наносится вертикальная линия размеров от уровня земли до верха парапета. За размерной линией проставляются числовые отметки с точностью до 0,000 (например, + 1,200). Внутри контура разреза проставляются отметки пола, верх потолка, чердачного перекрытия или совмещенного покрытия кровли.
