Материал: Проектирование оснований и фундаментов. учебно-методическое пособие. Ким М.С
51

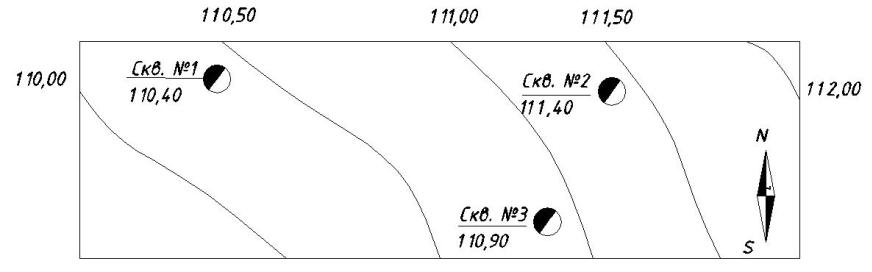

СТРОИТЕЛЬНАЯ ПЛОЩАДКА №9 ТОПОГРАФИЧЕСКИЙ ПЛАН М1:1000
51
РЕЗУЛЬТАТЫ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ГРУНТА
образца№ грунта |
скважины№ |
Глубинаот- ра-бообраз- ца, м |
|
|
Гранулометрический состав грунта, % |
|
Влажность |
ВлажностьW |
Плотность, ρг,/см |
Плотность частиц, ρ |
||||||
1,0 |
0,5 |
|
WL |
WP |
||||||||||||
0,25 |
0,1 |
0,05 |
0,01 |
0,005 |
0,001 |
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
на границах |
|
3 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
текучести |
|
|
см / |
|
|
|
|
|
|
|
|
|
|
|
|
|
и пластичности |
|
|
s |
|
|
|
|
2,0 |
1,0 |
0,5 |
0,25 |
0,1 |
0,05 |
0,01 |
0,005 |
|
|
|
|
|
г, |
|
|
|
<0,001 |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
1 |
1,75 |
1,0 |
3,0 |
4,0 |
45,0 |
20,0 |
17,0 |
6,0 |
4,0 |
0 |
0 |
0 |
0,20 |
1,90 |
2,65 |
2 |
1 |
3,00 |
1,0 |
4,0 |
8,0 |
50,0 |
22,0 |
12,0 |
4,0 |
1,0 |
0 |
0 |
0 |
0,24 |
2,00 |
2,66 |
3 |
2 |
5,50 |
0 |
0,5 |
0,5 |
5,0 |
21,0 |
26,0 |
15,0 |
18,0 |
14,0 |
0,40 |
0,20 |
0,27 |
2,00 |
2,75 |
4 |
3 |
8,50 |
4,0 |
12,0 |
10,0 |
18,0 |
8,0 |
8,0 |
15,0 |
14,0 |
11,0 |
0,22 |
0,14 |
0,20 |
2,10 |
2,70 |
5 |
3 |
12,00 |
3,0 |
10,0 |
14,0 |
17,0 |
8,0 |
9,0 |
14,0 |
15,0 |
10,0 |
0,24 |
0,14 |
0,21 |
2,08 |
2,69 |
Рис. П.1.19
52 |
|
СТРОИТЕЛЬНАЯ ПЛОЩАДКА №9 |
|

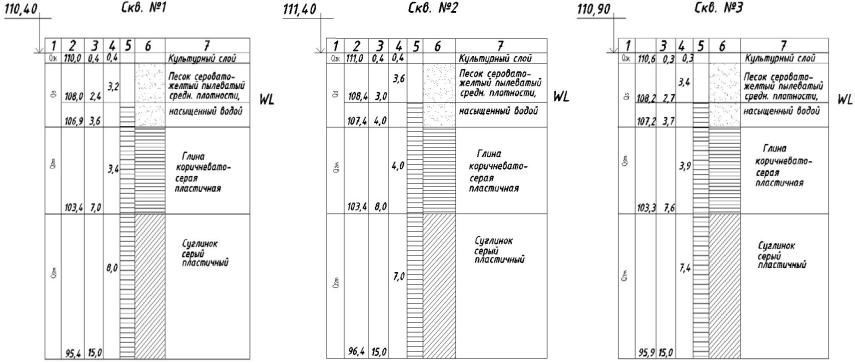

ЛИТОЛОГО-СТРАТИГРАФИЧЕСКИЕ КОЛОНКИ БУРОВЫХ СКВАЖИН |
М1:100 |
52
ПРИМЕЧАНИЯ: |
|
|
|
1 |
– геологический возраст грунта; |
5 |
– скважина; |
2 |
– абсолютная отметка подошвы слоя; |
6 |
– условные обозначения грунта; |
3 |
– глубина подошвы каждого слоя; |
7 |
– литологические описания слоев |
4 |
– мощность слоя; |
|
|
Рис. П.1.20
53

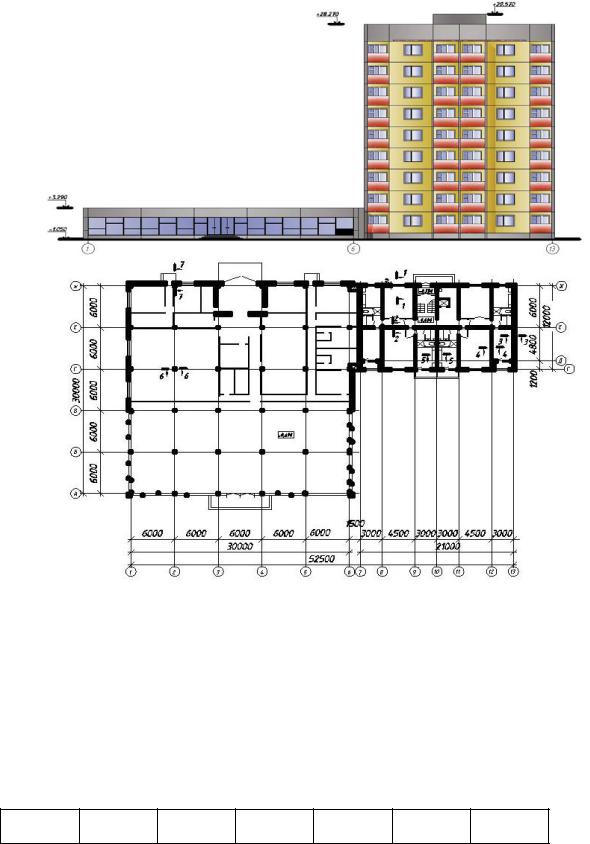

Вариант 1. Жилой дом с пристроенным магазином Конструктивная схема жилого дома с поперечными несущими стенами, магазина – каркасная Количество этажей жилого дома – 9, магазина – 1.
Высота этажа жилого дома – 2,8 м, магазина – 3 м.
Наружные стены – керамзитобетонные панели толщиной 300 мм. Внутренние стены – железобетонные панели толщиной 180 мм Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм.
Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.
Полы в жилых помещениях – деревянные по лагам со звукоизоляционным слоем из керамзита; в санузлах – из керамической плитки.
Подвал в осях Г, Ж – 8, 13.
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
7-7 |
85 кН/м |
113 кН/м |
240 кН/м |
310 кН/м |
270 кН/м |
200 кН |
260 кН |
Рис. П.1.21
54

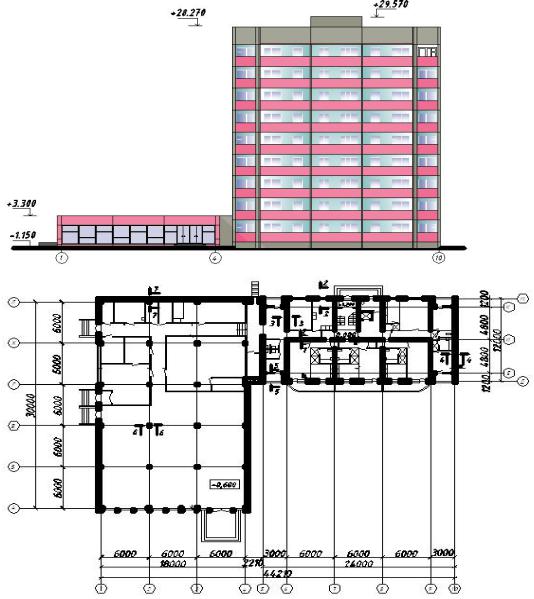

Вариант 2. Жилой дом с пристроенным магазином
Конструктивная схема жилого дома с продольными несущ. стенами, магазина – каркасная Количество этажей жилого дома – 9, магазина – 1. Высота этажа жилого дома – 2,8 м, магазина – 3,2 м.
Наружные стены – трехслойные: кирпич силикатный толщиной 380 мм, утеплитель пенополистирол (γ = 1,6 кН/м3) толщиной 80 мм, кирпич облицовочный толщиной 120 мм.
Внутренние стены – из кирпича силикатного толщиной 380 мм. Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм.
Перекрытия и покрытие жилого дома – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская с внутренним водостоком из 2-х слоев изопласта на мастике.
Полы в жилых помещениях – паркет; в санузлах и в магазине – из керамической плитки,.
Подвал в осях Д, |
М – 6, 9. |
|
|
|
|
||
|
|
Нормативные нагрузки на уровне пола первого этажа |
|||||
|
1-1 |
|
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
|
474 кН/м |
350 кН/м |
185 кН/м |
258 кН/м |
345 кН |
185 кН |
|
|
|
|
|
Рис. |
П.1.22 |
|
|
55

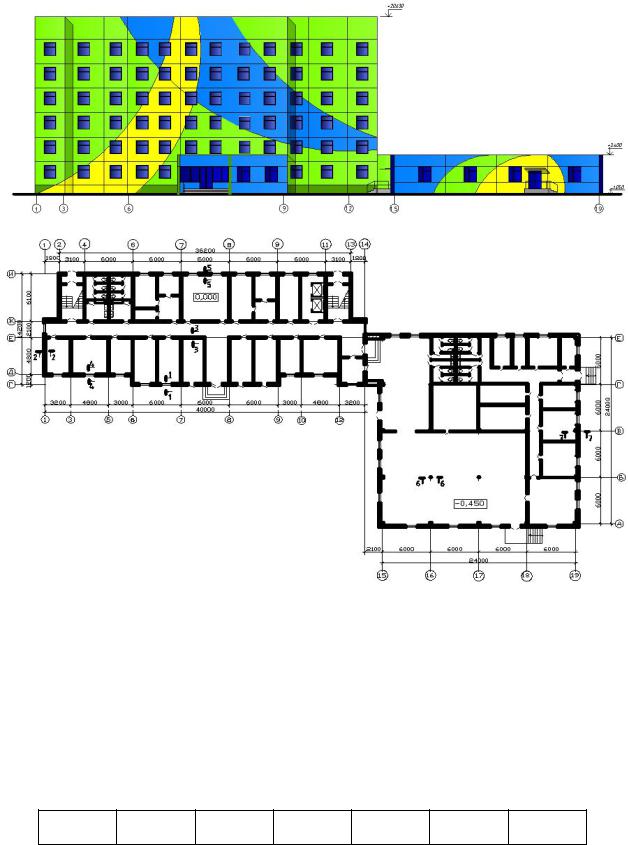

Вариант 3. Гостиница на 200 мест с рестораном.
Конструктивная схема гостиницы с продольными несущими стенами, ресторана – каркасная Количество этажей гостиницы – 6, ресторана – 1.
Высота этажа гостиницы – 2,8 м, ресторана – 3 м.
Наружные стены – керамзитобетонные панели толщиной 300 мм. Внутренние стены – железобетонные панели толщиной 180 мм Колонны сечением 400х400 мм, расположение ригелей по продольным осям.
Перегородки – гипсобетонные толщиной 80 мм.
Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм.
Кровля – плоская с внутренним водостоком из фелизола с защитным слоем и утеплителем. Полы в жилых помещениях – паркет; в санузлах и в ресторане – из керамической плитки.
Подвал в осях Г, И – 1, 14.
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
7-7 |
172 кН/м |
75 кН/м |
225 кН/м |
155 кН/м |
170 кН/м |
155 кН |
178 кН |
Рис. П.1.23
