Материал: Проектирование оснований и фундаментов. учебно-методическое пособие. Ким М.С
61

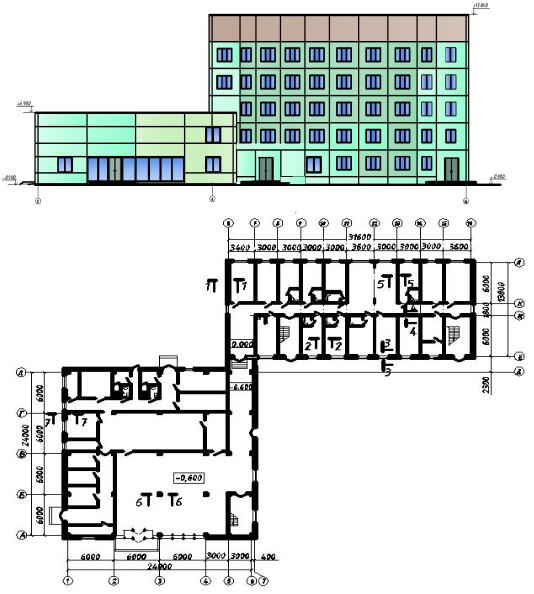

Вариант 9. Турбаза на 250 мест с пристроенной столовой
Конструктивная схема жилого корпуса с поперечными и продольными несущими стенами, столовой – каркасная.
Количество этажей жилого корпуса – 5, столовой – 2.
Высота этажа жилого корпуса – 3,0 м, столовой – 3,3 м. Наружные стены – керамзитобетонные панели толщиной 400 мм. Внутренние стены – железобетонные панели толщиной 180 мм. Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм. Перекрытия и покрытие – сборные ж/б плиты толщиной 160 мм.
Кровля – плоская с внутренним водостоком из 2-х слоев фелизола.
Полы в жилых помещениях – деревянные по лагам; в санузлах и в столовой – из керамической плитки.
Подвал в осях |
Е, Л – 7, 16. |
|
|
|
|
|
|
|||
|
|
|
Нормативные нагрузки на уровне пола первого этажа |
|
||||||
|
1-1 |
|
2-2 |
|
3-3 |
4-4 |
5-5 |
6-6 |
|
7-7 |
|
160 кН/м |
|
198 кН/м |
|
72 кН/м |
110 кН/м |
290 кН |
550 кН |
|
592 кН |
|
|
|
|
|
|
Рис. П.1. |
29 |
|
|
|
62

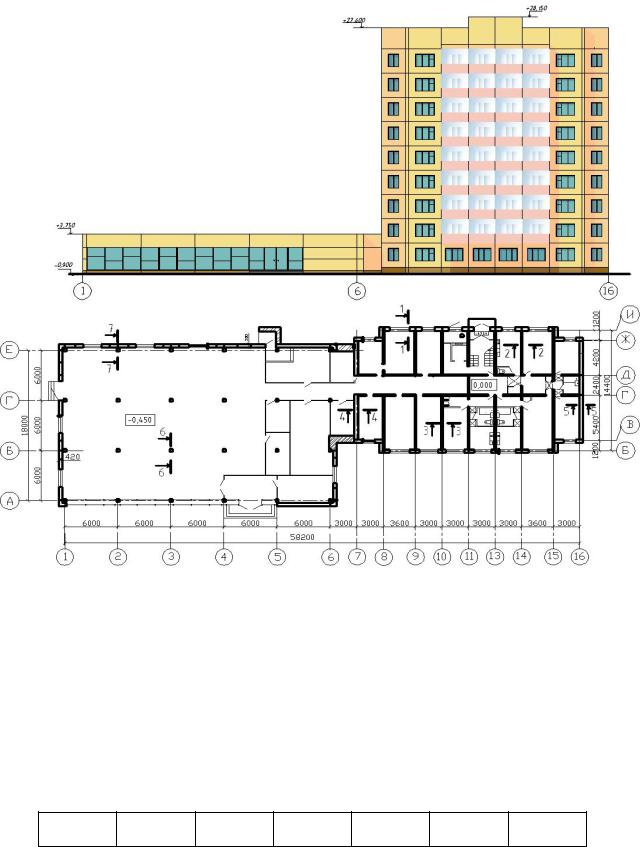

Вариант 10. Жилой дом с пристроенным комиссионным магазином
Конструктивная схема жилого дома с поперечными и продольными несущими стенами, магазина – каркасная.
Количество этажей жилого дома – 9, магазина – 1. Высота этажа жилого дома – 2,8 м, магазина – 3м.
Наружные стены – керамзитобетонные панели толщиной 350 мм. Внутренние стены – железобетонные панели толщиной 180 мм Колонны сечением 400х400 мм, расположение ригелей по поперечным осям. Перегородки – гипсобетонные толщиной 80 мм.
Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем. Полы в жилых помещениях – линолеум со звукоизоляционным слоем из керамзита; в санузлах – из керамической плитки, в универсаме - из керамогранита.
Подвал в осях Б, И – 8, 16.
Нормативные нагрузки на уровне пола первого этажа
1-1 |
2-2 |
3-3 |
4-4 |
5-5 |
6-6 |
7-7 |
98 кН/м |
175 кН/м |
270кН/м |
278 кН/м |
192 кН/м |
190 кН |
150 кН |
Рис. П.1.30
63
Приложение 2
Классификационные показатели, расчетные сопротивления, прочностные и деформационные характеристики грунтов
Таблица П.2.1
Классификация глинистых грунтов по числу пластичности
Разновидность глинистых |
Чисто пластичности |
грунтов |
|
|
|
Супесь |
1—7 |
Суглинок |
7—17 |
Глина |
>17 |
Таблица П.2.2
Классификация глинистых грунтов по показателю текучести
Разновидность глинистых |
Показатель текучести IL |
грунтов |
|
|
|
Супесь: |
|
— твердая |
< 0 |
— пластичная |
0–1 |
—текучая |
> 1 |
Суглинки и глины: |
|
— твердые |
<0 |
— полутвердые |
0–0,25 |
— тугопластичные |
0,25–0,50 |
— мягкопластичные |
0,50–0,75 |
— текучепластичиые |
0,75–1,00 |
— текучие |
> 1,00 |
Таблица П.2.3
Классификация песчаных грунтов по степени водонасыщения
Разновидность грунтов |
Коэффициент водонасы- |
|
щения Sr, д. е. |
Малой степени водонасыщения |
0—0,50 |
Средней степени водонасыщения |
0,50—0,80 |
Насыщенные водой |
0,80—1,00 |
64
Таблица П.2.4
Классификация крупнообломочных и песчаных грунтов по гранулометрическому составу
|
|
|
|
Размер зерен, |
Содержание зерен, |
|
Разновидность грунтов |
частиц d, мм |
|
частиц, |
|||
|
|
|
|
|
|
% по массе |
Крупнообломочные: |
|
|
|
|||
— валунный (при преобладании |
>200 |
>50 |
||||
неокатанных частиц — глыбовый) |
|
|
|
|||
— галечниковый (при неокатан- |
>10 |
>50 |
||||
ных гранях — щебенистый) |
|
|
|
|||
— гравийный (при неокатанных |
>2 |
>50 |
||||
гранях — дресвяный) |
|
|
|
|||
Пески: |
|
|
|
|
|
|
— гравелистый |
|
|
>2 |
>25 |
||
— крупный |
|
|
>0,50 |
>50 |
||
— средней крупности |
>0,25 |
>50 |
||||
— мелкий |
|
|
>0,10 |
|
≥75 |
|
— пылеватый |
|
|
>0,10 |
<75 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица П.2.5 |
Классификация песчаных грунтов по коэффициенту пористости |
||||||
|
|
|
|
|
||
Разновид- |
|
Коэффициент пористости е |
||||
|
|
|
|
|
|
|
ность |
|
|
|
|
|
|
песков |
|
Пески гравели- |
|
|
|
|
|
|
стые, крупные и |
|
Пески мелкие |
|
Пески пылеватые |
|
|
средней крупно- |
|
|
|
|
|
|
сти |
|
|
|
|
Плотный |
|
<0,55 |
|
<0,60 |
|
<0,60 |
Средней |
|
0,55—0,70 |
|
0,60 0,75 |
|
0,60 0,80 |
плотности |
|
|
|
|
|
|
Рыхлый |
|
>0,70 |
|
>0,75 |
|
>0,80 |
65
Таблица П.2.6
Классификация грунтов по относительной деформации пучения
Разновидность |
Относительная |
|
|
грунтов |
деформация пу- |
Характеристика грунтов |
|
|
чения εfn, д. е. |
|
|
|
< 0,01 |
Глинистые при IL ≤ 0 |
|
|
|
Пески гравелистые, крупные и средней круп- |
|
Практически |
|
ности, пески мелкие и пылеватые при Sr ≤ 0,б, а |
|
|
также пески мелкие и пылеватые, содержащие |
|
|
непучинистый |
|
менее 15 % по массе частиц мельчи 0,05 мм |
|
|
|
(независимо от значения Sr). |
|
|
|
Крупнообломочные грунты с заполнителем до |
|
|
|
10 % |
|
|
0,01 0,035 |
Глинистые при 0 < IL ≤ 0,25 |
|
Слабо |
|
Пески пылеватые и мелкие при 0,б < Sr ≤ 0,8 |
|
|
Крупнообломочные с заполнителем (глинис- |
|
|
пучинистый |
|
|
|
|
тым, песком мелким и пылеватым) от 10 до 30 |
|
|
|
|
|
|
|
|
% по массе |
|
|
0,035 0,07 |
Глинистые при 0,25 < IL ≤ 0,50 |
|
Среднепучини- |
|
Пески пылеватые и мелкие при 0,80 < Su ≤ 0,95 |
|
|
Крупнообломочные с заполнителем (глинис- |
|
|
стый |
|
|
|
|
тым, песком пылеватым и мелким) более 30 % |
|
|
|
|
|
|
|
|
по массе |
|
Сильнопучини- |
> 0,07 |
Глинистые при IL > 0,50. |
|
стый |
|
Пески пылеватые и мелкие при Sr > 0,95 |
|
и чрезмерно |
|
|
|
пучинистый |
|
|
|
|
|
Таблица П.2.7 |
|
Нормативные значения удельного сцепления сп, кПа, угла внутреннего трения ϕп, град, и модуля деформации Е, МПа, песков четвертичных отложений
Пески |
Обозначения ха- |
Характеристики грунтов при коэффициенте пористости |
||||
|
рактеристик |
|
|
е, равном |
|
|
|
грунтов |
0,45 |
0,55 |
|
0,65 |
0,75 |
Гравелистые |
с |
2 |
1 |
|
- |
- |
ϕ |
43 |
40 |
|
38 |
- |
|
и крупные |
|
|||||
Е |
50 |
40 |
|
30 |
- |
|
|
|
|||||
Средней |
с |
3 |
2 |
|
1 |
- |
ϕ |
40 |
38 |
|
35 |
- |
|
крупности |
Е |
50 |
40 |
|
30 |
- |
|
|
|
|
|
|
|
