Материал: Проектирование оснований и фундаментов. учебно-методическое пособие. Ким М.С

56

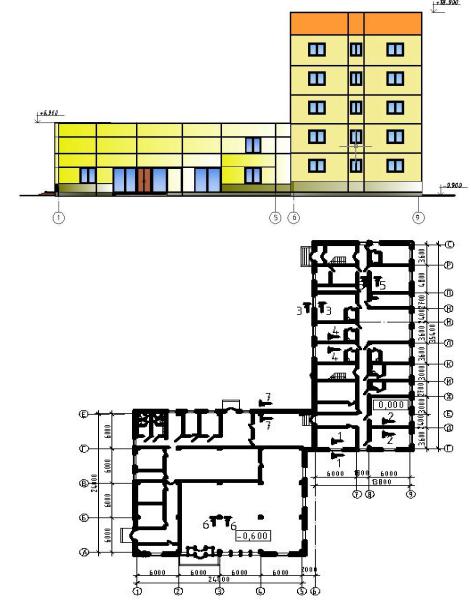

Вариант 4. Турбаза на 150 мест с пристроенной столовой

Конструктивная схема жилого корпуса с поперечными и продольными несущими стенами, столовой – каркасная.

Количество этажей жилого корпуса – 5, столовой – 2. Высота этажа жилого корпуса – 3,0 м, столовой – 3,5 м. Наружные стены – керамзитобетонные панели толщиной 300 мм. Внутренние стены – железобетонные панели толщиной 180 мм. Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм. Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская с внутренним водостоком из 2-х слоев изопласта. Полы в жилых помещениях – паркет; в санузлах и в столовой – из керамической плитки,.

57

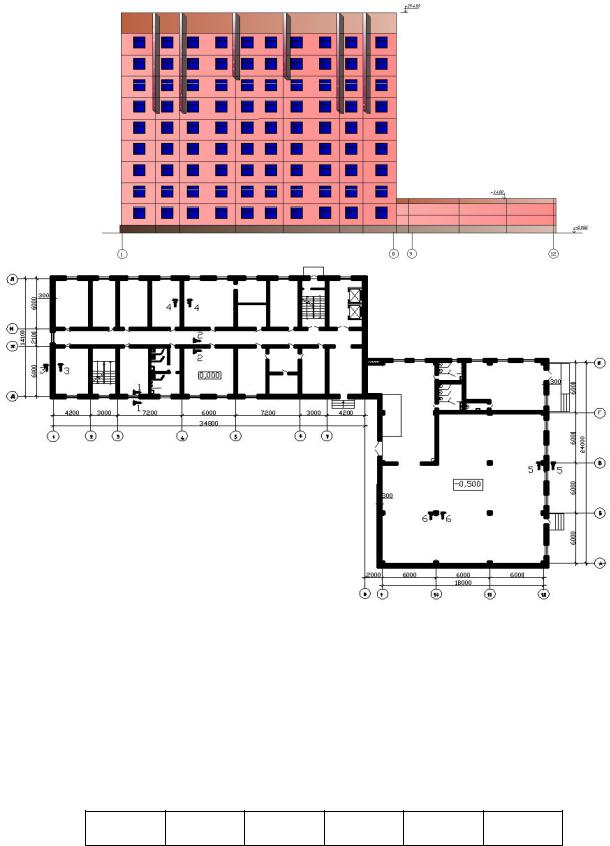

Вариант 5. Гостиница на 220 мест с пристроенным кафе

Конструктивная схема гостиницы с продольными несущими стенами, кафе – каркасная. Количество этажей гостиницы – 9, кафе – 1.

Высота этажа гостиницы – 3,2 м, кафе – 3,5 м.

Наружные стены – керамзитобетонные панели толщиной 350 мм. Внутренние стены – железобетонные панели толщиной 180 мм. Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм.

Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская наплавляемая «Унифлекс» с внутренним водостоком. Полы в жилых помещениях – паркет; в санузлах и в кафе

– из керамической плитки,.

Подвал в осях Д, Л – 1, 8.

Нормативные нагрузки на уровне пола первого этажа

Рис. П.1.25

58

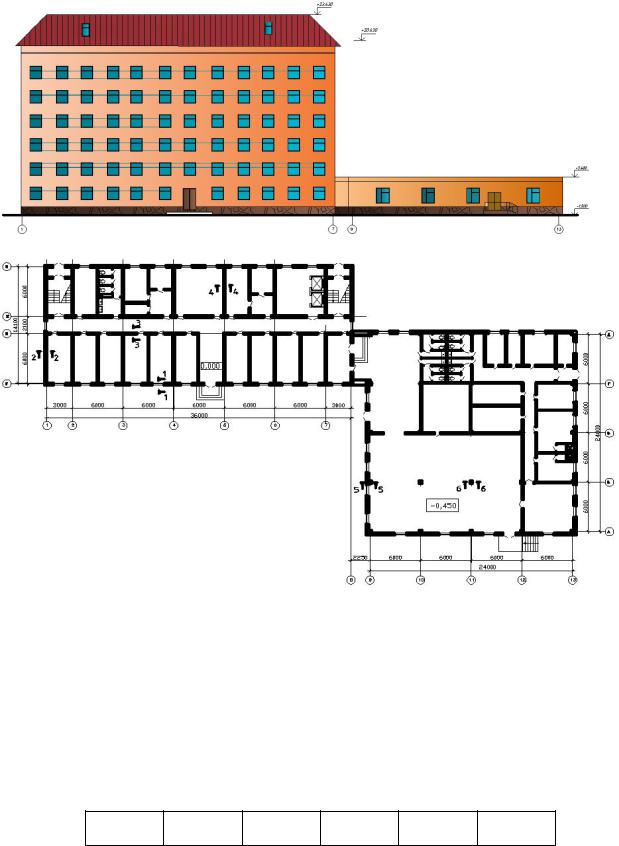

Вариант 6. Административное здание с пристроенной столовой

Конструктивная схема здания с продольными несущими стенами, столовой – каркасная. Количество этажей здания – 6, столовой – 1.

Высота этажа здания – 3,0 м, столовой – 3,3 м.

Наружные стены – из кирпича глиняного обыкновенного толщиной 640 мм. Внутренние стены – из кирпича силикатного толщиной 380 мм Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм. Перекрытия и покрытие – сборные ж/б плиты толщиной 160 мм.

Кровля здания – скатная по деревянным стропилам из металлочерепицы, столовой - плоская наплавляемая «Унифлекс» с внутренним водостоком.

Полы в здании – деревянные по лагам; в санузлах и столовой – из керамической плитки.

Подвал в осях Г, И – 1, 8.

Нормативные нагрузки на уровне пола первого этажа

Рис. П.1.26

59

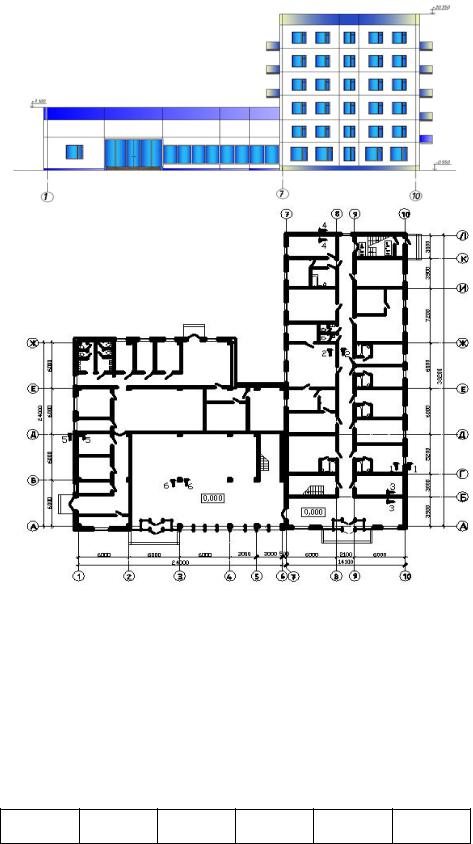

Вариант 7. Турбаза на 250 мест с пристроенной столовой

Конструктивная схема жилого корпуса с продольными и поперечными несущими стенами, столовой – каркасная.

Количество этажей жилого корпуса – 6, столовой – 2. Высота этажа жилого корпуса – 3,0 м, столовой – 3,3 м.

Наружные стены – керамзитобетонные панели толщиной 400 мм. Внутренние стены – железобетонные панели толщиной 180 мм. Колонны сечением 400х400 мм, расположение ригелей по продольным осям. Перегородки – гипсобетонные толщиной 80 мм. Перекрытия и покрытие – сборные ж/б плиты толщиной 160 мм.

Кровля – плоская с внутренним водостоком из 2-х слоев фелизола. Полы в жилых помещениях – деревянные по лагам; в санузлах и в столовой – из керамической плитки,.

Подвал в осях А, Л – 7, 10.

Нормативные нагрузки на уровне пола первого этажа

Рис. П.1.27

60

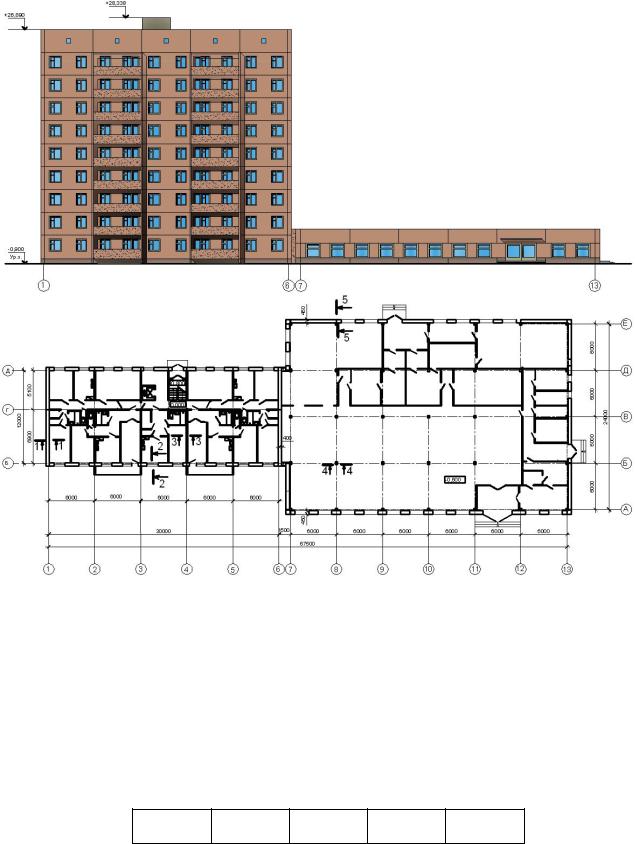

Вариант 8. Жилой дом с пристроенным универсамом

Конструктивная схема жилого дома с поперечными несущими стенами, магазина – каркасная Количество этажей жилого дома – 9, магазина – 1.

Высота этажа жилого дома – 2,8 м, магазина – 3м.

Наружные стены – керамзитобетонные панели толщиной 300 мм. Внутренние стены – железобетонные панели толщиной 180 мм Колонны сечением 400х400 мм, расположение ригелей по поперечным осям. Перегородки – гипсобетонные толщиной 80 мм.

Перекрытия и покрытие – сборные многопустотные плиты толщиной 220 мм. Кровля – плоская с внутренним водостоком из 3-х слоев изопласта с защитным слоем.

Полы в жилых помещениях – линолеум со звукоизоляционным слоем из керамзита; в санузлах – из керамической плитки, в универсаме - из керамогранита.

Подвал в осях Б, Д – 1, 6.

Нормативные нагрузки на уровне пола первого этажа

Рис. П.1.28
