Материал: ПЗ4 Записка СЖУ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Петербургский государственный университет путей сообщения Императора Александра I»
_____________________________________________________________
Кафедра "Железнодорожный путь"
Практическое занятие №4
по дисциплине
«Технология, механизация, автоматизация работ по техническому обслуживанию железнодорожного пути»
Тема занятия: «Определение фронта работ по очистке щебеночного балласта»
Выполнил студент ____________________ Р.В.Руденко
подпись, дата
факультет Транспортное строительство группа СЖД – 504
Отчёт принял ______________________ А.А. Киселев
подпись, дата
Санкт ─ Петербург
2018
ВВЕДЕНИЕ
Фронт работ по очистке балласта зависит от различных факторов, таких как: продолжительность окна; производительность машин для глубокой очистки щебёночного балласта; применяемого комплекса машин для выполнения работ, сопутствующих очистке щебёночного балласта; вида ремонта пути; степени загрязнённости балласта; местных эксплуатационных условий и т.п.
В практической работе выполнены расчёты для определения фронта работ по очистке балласта, в зависимости от факторов, предложенных в задании.
1 Расчётная схема для определения фронта работ по очистке щебёночного балласта
При определении фронта работ по глубокой очистке щебёночного балласта принимается следующая технологическая цепочка комплекса машин для выполнения данной работы (рисунок 1):
|
ПБ |
u1 |
ДСП |
u1 |
ВПР |
u1 |
ВПО |
u1 |
Х-Д |
u1 |
ЩОМ |
|
→ |
→ |
→ |
→ |
→ |
Условные обозначения
|
ЩОМ |
− |
щебнеочистительная машина СЧ-601; |
|
Х-Д |
− |
состав из хоппер-дозаторных вагонов для выгрузки щебёночного балласта; |
|
ВПО |
− |
выправочно-подбивочно-отделочная машина ВПО-3000; |
|
ВПР |
− |
выправочно-подбивочно-рихтовочная машина ВПР-02; |
|
ДСП |
− |
динамический стабилизатор пути ДСП-; |
|
ПБ |
− |
быстроходный планировщик балласта ПБ; |
|
|
− |
интервал
по технике безопасности между
работающими машинами (в расчётах
принимается
|
=100
м пути)Рисунок 1 – Технологическая цепочка машин для выполнения работ по очистке балласта

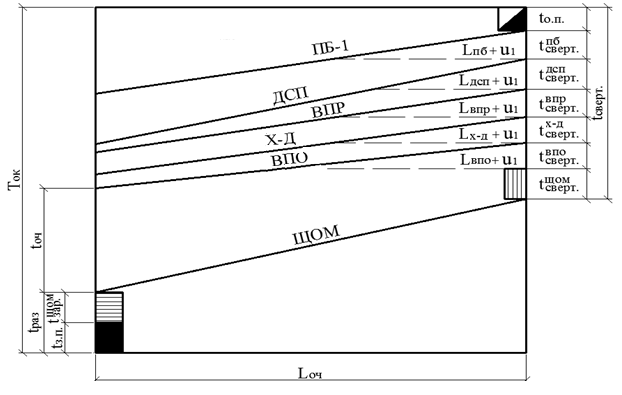

Согласно принятой технологической цепочке расчетная схема представлена на рисунке 2.
Условные обозначения
|
|
− |
продолжительность «окна» для очистки щебёночного балласта, мин.; |
|
|
− |
время развёртывания работ по очистке балласта, мин.; |
|
|
− |
время очистки балласта щебнеочистительной машиной СЧ-601, мин.; |
|
|
− |
время свёртывания работ по очистке балласта, мин.; |
|
|
− |
время закрытия перегона и пробег машин к месту работ, мин.; |
|
|
− |
время зарядки щебнеочистительной машины СЧ-601 мин.; |
|
|
− |
временя на разрядку щебнеочистительной машины СЧ-601, мин.; |
|
|
− |
время свёртывания работ по выгрузке щебня, мин.; |
|
|
− |
время свёртывания работ по выправке пути машиной ВПО-3000, мин.; |
|
|
− |
время свёртывания работ по выправке пути машиной ВПР-02, мин.; |
|
|
− |
время свёртывания работ по стабилизации пути машиной ДСП, мин.; |
|
|
− |
время свёртывания работ по планировке балластной призмы машиной ПБ, мин.; |
|
|
− |
время открытия перегона и пробег машин на станцию, мин. |
Рисунок 2 – Расчётная схема для определения фронта работ по очистке балласта
2 Определение фронта работ по очистке щебёночного балласта
Фронт
работ по очистке щебёночного балласта,
,
м пути, исходя из расчётной схемы (рисунок
2) определяется как
,
|
где |
|
− |
время очистки щебёночного балласта машиной СЧ-601 , мин; |
|
|
|
− |
норма времени на очистку балласта машиной СЧ-601 , маш-мин./км; |
|
|
|
− |
коэффициент потерь рабочего времени в «окно». |
Время
очистки щебёночного балласта,
,машиной
СЧ-601 определяется по формуле
,
|
где |
|
− |
продолжительность «окна» для очистки щебёночного балласта, мин.; |
|
|
|
− |
время развёртывания работ по очистке щебня, мин.; |
|
|
|
− |
время свёртывания работ по очистке щебня, мин.; |
|
|
|
− |
время на технологические перерывы для осмотра машины, мин. |
Если чистое время очистки балласта более 180 минут, то после каждых трёх часов работы машины необходимо делать технологический перерыв 10-15 минут для осмотра машины.
2.1 Определение времени развертывания работ
Время развёртывания работ по очистке щебёночного балласта определяется как:
,
где
−
время закрытия перегона и пробег машин
к месту работ, мин.
−
время
зарядки щебнеочистительной машины,
мин.
Время на оформление закрытия перегона, снятие напряжения и пробег рабочих поездов к месту работ, мин., определяется по формуле:
,
|
где |
Lпер |
– |
длина перегона, на котором производится ремонт пути, км; |
|
|
Vр.п |
– |
скорость
рабочих поездов, км/ч ( |
=
20
км/ч).
мин.
Время зарядки щебнеочистительной машины СЧ-601 мин.;
,
где
−
техническая норма на зарядку
щебнеочистительной
машины, маш.-мин. ;
−
коэффициент
потерь рабочего времени в «окно».
=
30 × 1,1 = 33 мин.
=
32,5 + 33 = 65,5 = 66 мин.
-
Определение времени свертывания работ по очистке щебеночного балласта
Время
свёртывания работ,
,
мин., исходя из расчётной схемы (рисунок
2) определяется по формуле
,
|
где |
|
− |
время на разрядку щебнеочистительной машины СЧ-601, мин.; |
|
|
|
− |
время свёртывания работ по выгрузке щебня, мин; |
|
|
|
− |
время свёртывания работ по выправке пути машиной ВПО, мин; |
|
|
|
− |
время свёртывания работ по выправке пути машиной ВПР мин; |
|
|
|
− |
время свёртывания работ по стабилизации пути машиной ДСП, мин.; |
|
|
|
− |
время свёртывания работ по планировке балластной призмы машиной ПБ, мин.; |
|
|
|
− |
время
пробега машин на станцию и открытие
перегона ( |
=
),
мин.
Время разрядки щебнеочистительной машины, мин., определяется по формуле
,
где
−
время на разрядку щебнеочистительной
машины, мин.
=
32 мин;
Интервал
времени между окончаниями работ машины
ВПО и выгрузке щебёночного балласта,
,
определяется
из формулы
,
|
где |
|
– |
длина хоппер-дозаторного состава, м; |
|
|
|
– |
объём щебня добавляемый при его очистке, м3 /км; |
|
|
|
– |
техническая норма времени на выгрузку щебня, маш-мин./ м3. |
Длина
хоппер-дозаторного состава,
,
м, определяется
как:
,
|
где |
lлок |
– |
длина локомотива (17,4 м); |
|
|
|
– |
длина
хоппер-дозаторного вагона ( |
|
|
|
– |
количество хоппер-дозаторных вагонов , шт; |
|
|
lваг |
– |
длина жилого вагона (14,6 м). |
=
11,42 м);
Количество хоппер-дозаторных вагонов при выгрузке балласта в основные работы определяется по формуле:
|
где |
|
– |
количество щебня, подлежащего выгрузке, м3; |
|
|
|
– |
емкость кузова хоппер-дозаторного вагона (36-40 м3 ). |
