6.3. Теоретические основы

Грузозахватные приспособления предназначены для обеспечения надежно- го и эффективного соединения поднимаемых конструкций с рабочими органа- ми грузоподъёмных средств. Они представляют собой различные конструктив- ные комбинации захватных устройств, соединительных элементов и механиз- мов управления.

6.3.1.Захватные устройства непосредственно взаимодействуют с монти- руемыми конструкциями. Они подразделяются на поддерживающие, затяжные, зажимные, и притягивающие.

6.3.2.Поддерживающие (захваты) - обеспечивают захват и удержание монтируемых конструкций за петли, проушины, выступающие элементы и т. д.

Наиболее часто применяемые захваты это чалочные крюки и такелажные петли (рис. 6.1).

Рис. 6.1 Захваты: А – чалочный крюк, Б – такелажная петля

Чалочные крюки применяются при строповке конструкций массой 10-15 т. Такелажные петли – свыше 15 т. Основные параметры захватов приведены в табл. 6.1.

Таблица 6.1

Захваты за сквозные отверстия, выполненные в теле конструкции, приме- няют для монтажа железобетонных колонн, панелей и ферм. Эти отверстия устраивают при изготовлении конструкции. Для строповки колонн со сквозны- ми отверстиями применяют штыревые захваты. В целях снижения трудоём-

кости расстроповки конструкций и повышения безопасности выполнения работ целесообразно применять дистанционное управление (рис. 9.2). Каркас штыре-

31

вого захвата выполняется в виде П-образной рамы и при строповке колонны наводится сбоку или сверху. Масса штыревого захвата с дистанционным управлением при допустимой нагрузке 100 кН составляет 146 кг.

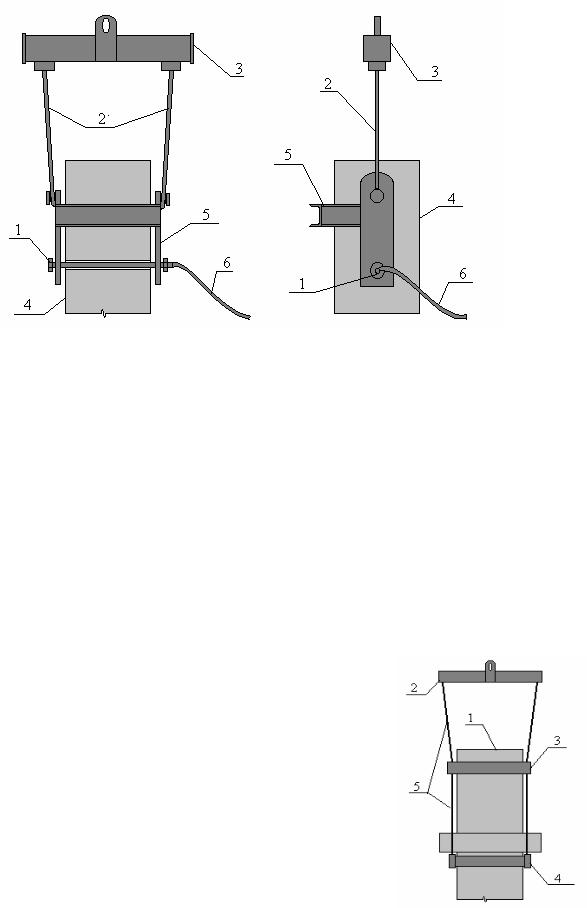

Рис. 6.2 Штыревой захват: 1 – штырь, 2 – стропы, 3 – траверса, 4 – колонна, 5 – рамный каркас, 6 – трос для расстроповки.

Для строповки колонн с выступающими консолями применяются рамные захваты. Такой захват представляет собой пару рам, фиксирующих положение строп на колонне (рис. 6.3). Расстроповку таких захватов осуществляют путём отсоединения нижней рамы.

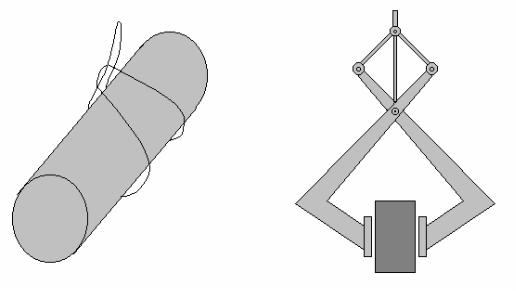

Затяжные ГП – обеспечивают соединение с монтируемыми конструк- циями путём их обхвата. Они изготавливаются из гибких элементов: канатов, цепей или лент. Наиболее простой пример – петлевой строп, выполненный в виде замкнутой петли (рис. 6.4)

Зажимные ГП обеспечивают удержание конструкции за счет сил трения между поверхностями конструкции и специальных прижимных элементов.

Рис. 6.3 Рамный захват:

1 – колонна, 2 – траверса, 3 – верхняя несъём- ная рама, 4 – нижняя съёмная рама

32

Характерным примером зажимного захвата является клещевой захват (рис. 6.5).

6.3.3. Соединительные элементы. Подразделяются на гибкие (стропы,

канаты) и жесткие (траверсы). Строительная индустрия выпускает стропы канатные и цепные. Различают стропы:

-1–ветвевые (1СК),

-2–ветвевые (2СК),

-4–ветвевые (4СК),

-2–петлевые (СКП),

-кольцевые (СКК).

При строповке конструкций оптимальным углом наклона стропа принят угол до 450, в редких случаях допустимо его увеличение до 600. Увеличение уг- ла наклона строп влечет значительный рост сжимающих усилий между захва- тами, что может привести к разрушению конструкции. Чтобы исключить это явление применяют различные типы траверс:

-траверсы – распорки (рис. 6.6, б),

-траверсы – балки (рис. 6.6, в),

-траверсы – фермы (рис. 6.6, г).

Основным недостатком применения траверс является значительное увели- чение монтажной массы конструкции.

При подборе грузозахватного приспособления необходимо учитывать сле- дующее условие:

где Qпр – требуемая грузоподъёмность приспособления, кН, qэ – вес монтируемого элемента, кН,

33

qоп – вес обустроечных приспособлений (расстроповочный трос, лестницы и т. Д.), кН.

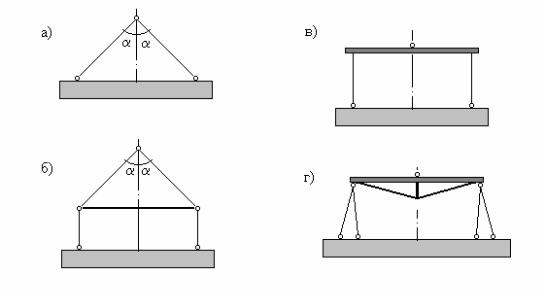

Рис. 6.6. Схемы строповки конструкций:

а- с применением строп; б-г - с применением траверс.

6.4.Задание и исходные данные: Подобрать грузозахватное приспособ- ление для монтажа конструкции по варианту (табл. 6.2). Определить требуемую высоту подвеса и грузоподъемность монтажной оснастки.

Технические характеристики и область применения некоторых грузоза- хватных приспособлений приведены в табл. 6.3.
