4.4.2. Определение расчетных нагрузок на опалубку стен
Составляем расчетно-конструктивную схему опалубки стен (рис. 4.2). Рассчитываем нагрузки на опалубку стен по (4.1)-(4.5).
Расчет величины Асл выполняем по формуле
Асл=Афп –Апом, м2, |
(4.7) |
где Афп, Апом - соответственно площади фундаментной плиты и помеще- ний, м2.
4.4.3. Определение расчетных нагрузок на опалубку колонны
Расчет величин Рнс, Рmax и Рд выполняем по тем же формулам (4.1)...(4.5), а
значение Асл по выражению |
|
Аи = ab, м2, |
(4.8) |
где a и b - размеры поперечного сечения колонны, м.
Зададим условие v = 5.6 м/ч. Тогда расчетные нагрузки на опалубку колон- ны будут такие же, как и на опалубку стен.
Из всей совокупности значений Рнс и Рд примем наибольшее Pрасч, кПа, ко- торое будет основой для выбора опалубки стен и колонн.
4.5. Определение вертикальных расчетных нагрузок на опалубку перекрытия
Согласно требованиям [2 (прил. 11, табл. 3)] при расчете опалубки плит и поддерживающих ее конструкций должны учитываться следующие нор- мативные нагрузки:
а) собственная масса опалубки и лесов, определяемая но чертежам, первоначально при использовании инвентарных разборно-
переставных опалубок она может быть принята ориентировочно из расчета 2,0 кН/м2;
б) масса свежеуложенной в опалубку бетонной смеси, она принимается из расчета ее плотности;
в) масса арматуры, она устанавливается по проекту, а при отсутствии проектных данных - 1,0 кН/м3 железобетонных конструкций;
г) нагрузки от людей и транспортных средств - 2,5 кПа.
Составляем расчетно-конструктивную схему опалубки стен (рис. 4.2).
21

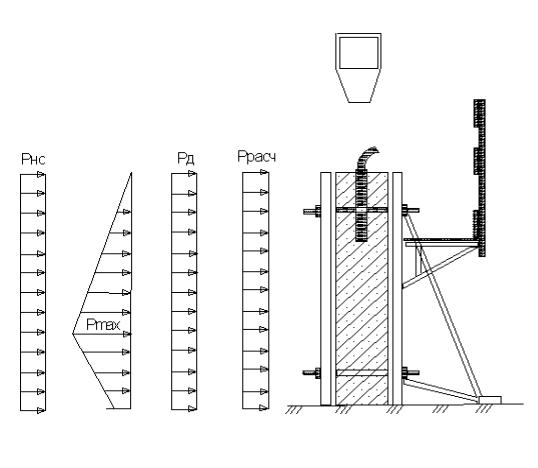

Рис. 4.2 Расчетно-конструктивная схема опалубки стен
Общую расчетную нагрузку при расчете опалубки (рис. 4.3) по несущей способности Рнс определяем по формуле [2 (прил. 11, табл. 3)]:
Pнс = kп2 Pл + kп3 (Pб + Pa )+ kп4 Pраб , кПа |
(4.9) |
где kп2, kп3, kп4 - нормативные коэффициенты перегрузки соответственно для массы опалубки и лесов, массы уложенной бетонной смеси и массы арма- туры, а также нагрузки от людей и транспортных средств;
Рл - нагрузка от собственной массы опалубки и лесов, кПа; Рб - нагрузка от собственной массы уложенной бетонной смеси, кПа; Ра - нагрузка от собственной массы арматурных изделий, кПа;
Pраб - нагрузка от людей и транспортных средств, кПа.
Общую расчетную нагрузку Рд при расчете опалубки по деформациям вы-
числяем по формуле
Рд=Рл+Рб+Ра, кПа. (4.10)
На основе данных определения расчетных нагрузок на опалубку разных конструкций сооружения принимаем:
22
а) при выборе конструкции универсальной инвентарной разборно- переставной опалубки для возведения стен, фундаментной плиты и плиты перекрытия - расчетную нагрузку Рнс, кПа;
б) при выборе только опалубки перекрытия расчетную нагрузку Рнс, кПа.
Pл
Pб
Pa
Pраб |

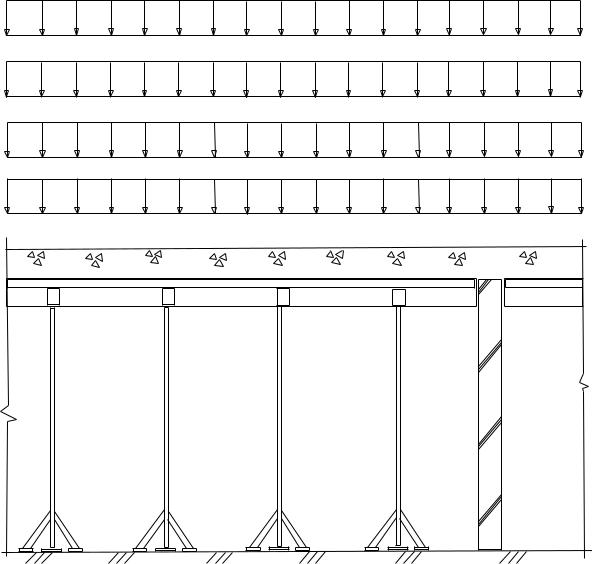

Рис. 4.3. Расчетно-конструктивная схема опалубки перекрытия
По величине расчетной нагрузки из табл. 4.4 выбираем конкретную конст- рукцию универсальной инвентарной разборно-переставной щитовой опалубки.
23
Таблица 4.4 Инвентарные разборно-переставные щитовые опалубки
№ |
Наименование ин- |
Палуба щита |
Расчетная |
Количество |
Область при- |
||
|
|
нагрузка на |
элементов (щи- |
||||
п/п |
вентарной |
Материал |
Толщина, |
опалубку, |
тов) в комплек- |
менения опа- |
|
|
опалубки |
мм |
кПа |
те, шт |
лубки |
||
|
|
|
|
||||
|
|
|
|
|
|
|
|
1 |
Монолит-77 |
Стал. лист |
2 |
13 |
40(16) |
Универсальная |
|
2 |
Монолит-77 |
|
12 |
36 |
40(16) |
— // — |
|
3 |
Монолитстрой |
|
12 |
36 |
55(13) |
— // — |
|
4 |
Монолитстрой |
фанера |
16 |
54 |
55(13) |
— // — |
|
5 |
Главзапстрой-1 |
12 |
56 |
11(7) |
Стены |
||
|
|||||||
6 |
Главзапстрой-2 |
|
12 |
56 |
30(8) |
— // — |
|
7 |
Оргэнергострой-80 |
Водостойкая |
12 |
48 |
16(7) |
— // — |
|
11 |
"Фрамэко" ФРГ |
18 |
60 |
47(14) |
— // — |
||
8 |
Тяжстрой-78 |
|
16 |
54 |
66(31) |
— // — |
|
9 |
"КЛХ" Финляндия |
|
15 |
67 |
32(19) |
Универсальная |
|
10 |
"Пери-трио" ФРГ |
|
18 |
70 |
29(15) |
Стены |
|
|
|
|
|
|
|
|
|
12 |
Крупнощитовая |
|
12 |
177 |
25(14) |
Универсальная |
|
ЦНИИОМТП |
|
||||||
|
|
|
|
|
|
||
13 |
"Текко" ФРГ |
|
17 |
62 |
17(5) |
Стены |
|
ЛАБОРАТОРНАЯ РАБОТА № 5 Определение параметров технологического процесса
при укладке бетонной смеси
5.1.Цель работы: определение потока бетонной смеси; выбор средств ме- ханизации для подачи и укладки бетонной смеси; разработка технологической схемы бетонирования конструкций; определение трудоемкости и продолжи- тельности бетонирования.
5.2.Время выполнения работы: 2 часа.
5.3.Теоретические основы и исходные данные.
Требуется уложить бетонную смесь в конструкции железобетонного моно- литного сооружения прямоугольной формы. Исходные данные о геометриче- ских параметрах сооружения по вариантам приведены в табл. 5.1. Схема со- оружения приведена на рис. 5.1.
|
|
Исходные данные |
|
Таблица 5.1 |
||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Номер варианта задания |
1 |
|
2 |
3 |
4 |
|
5 |
|
Толщина конструкций, мм |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
A |
600 |
|
600 |
500 |
500 |
|
500 |
|
B |
380 |
|
300 |
380 |
300 |
|
250 |
|
C |
300 |
|
400 |
200 |
250 |
|
150 |
|
D |
150 |
|
200 |
250 |
400 |
|
300 |
|
24

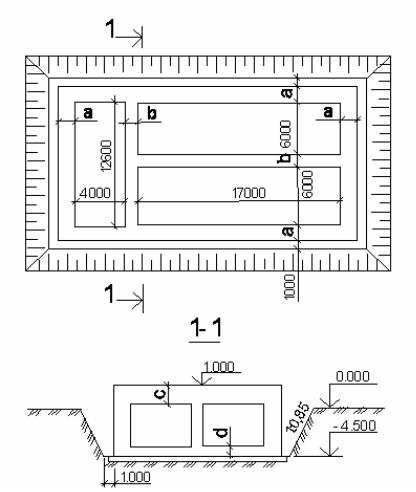

Рис. 5.1 Схема возводимого сооружения
Бетонную смесь приготавливают на бетонном заводе и доставляют на объ- ект автобетоновозами. Дальность транспортирования L = 8 км, скорость движе- ния V = 20 км/ч.
Бетонную смесь укладывают с помощью самоходного стрелового крана и поворотного бункера с секторным затвором. Уплотнение бетонной смеси про- изводят вибратором с гибким валом марки ИВ-36, имеющим длину рабочей части lрч = 390 мм.
5.3.1 Определение потока бетонной смеси
Делим конструкцию на элементы бетонирования:
-фундаментная плита,
-стена,
-плита покрытия.
Определяем площади слоев бетонирования для фундаментной плиты Для стен
Sсл1 = |
dl1 |
, м2. |
(5.1) |
sinα
