					Таблица штуцеров аппаратов группы А и Б											Таблица 8
					Таблица штуцеров аппаратов группы А и Б

Площадь	А	Б	В1,2		Г	Д	Е	Ж		З1,2	И1,2,3	Ки,1	h1	Р	Л1,2		У
поверх-							Размеры ,мм
ности	Вход	Выход	Вход		Выход	Выход	Техноло-				Сдув-	Воз-	Слив	Для	Для		Люк
тепло-	грею-	вторич-	раст-		раст-	конденса-	гические				ка	душ-		мано-	про-
обмена,	щего	ного	вора		вора	та						ник		метра	мывки
м2, Fн	пара	пара

						Группа А
63	400	400	65		65	50	50	50	50		50	32	50	50	50		500
125	500	500	80		80	65	50	50	50		50	32	50	50	50		500
200	600	600	125		125	100	100					50	80
250	600	800	125		125	100	100					50	80
						Группа Б
10	150	200		32		32		32			32		32		32
25	150	200		50		32		32							32
63	250	400		50		32		50		50	50	32	50	50	50		400
112	400	500		65		65		50		50	50	32	50	50	50		400
140	500	600		80		65									50
224	600	600		100		100		60					80		50
355	600	600		100		100		60			65	40	80		8-		500
400	800	1000		150		125		12		100	65	40	100		80		500
								5
630	1000	1000		200		125		12				50	100		80
								5

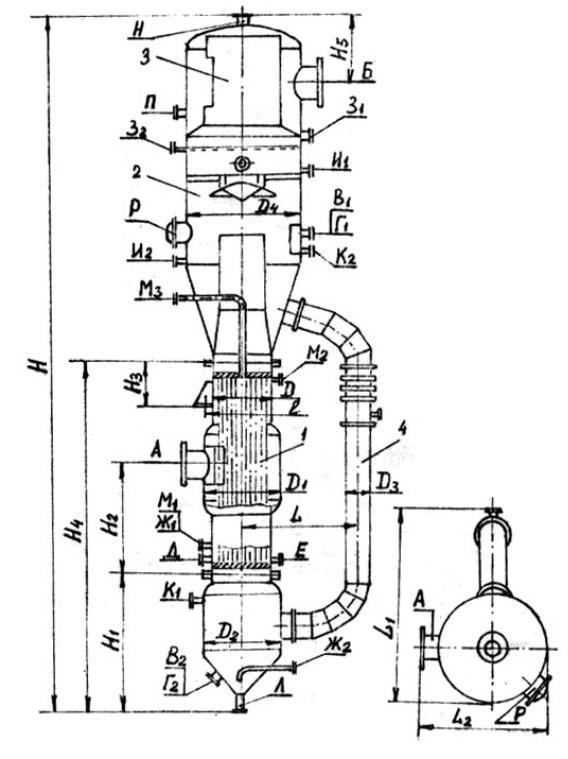

Рис. 4. Выпарные трубчатые аппараты с естественной циркуляцией раствора, с соосной греющей камерой и солеотделением (тип I, исполнение 3.): 1 – греющая камера; 2 – сепаратор; 3 – брызгоотделитель; 4 – циркуляционная

труба

															Таблица 9
Техническая характеристика выпарных аппаратов с естественной циркуляцией, с сосной греющей камерой
				и солеотделением (тип 1, исполнение 3)

Поверхность		Условное		Коли-					Размеры, мм
теплообмена,м2		давление, МПа		чество
теплообмена,м2		давление, МПа		чество		Длина
номина-	действи-	в грею-	в сепа-	труб		(высота)	D	D1	D2		D3	D4	H			H1
льна	тельная	щей	раторе	38 × 2		труб
		камере
250	248	До 1,0	До 0,6	581		4000	1400	1600	2000		700	2200	14710			3340
400	372	До 1,0	До 0,6	581		6000	1400	1660	2000		900	2800	17950			3340
630	630			984		6000	1800	2070	2600		1000	3400	19000			3980
						Размеры, мм
Н2	Н3	Н4	Н5		L		L1			L2		l		Масса, т
2200	1550	7740	1240		2100		3956		2610			2086			17
2900	1600	9730	1700		2150		4150		3230			2880			25
3000	1600	10380	1995		2800		5420		3880			3308			36,5

Таблица 10

Таблица штуцеров выпарных аппаратов (тип 1, исполнение 3)

Площадь	А	Б	В1,2	Г1,2	Д	Е	Ж1,2	З1,2	И1,2	К1,2	Л	М1,2,3	Н	П	Р
теплообмена	Вход	Выход	Вход	Вы-	Вы-	Тех-	Для про-		Тех-	От-	Слив	Сдув-	Воз-	Для	Люк
(номинальная),	грею-	вторич-	раст-	ход	ход	ноло-	мывки		ноло-	бор		ка	душ-	мано-
м2	щего	ного	вора	раст-	кон-	гичес-			гичес-	проб			ник	метра
	пара	пара		вора	ден-	кий			кий
					сата
						Диаметр условного прохода, мм
250	600	600	100	100	100	100	50	80	100	40	80	50	50	50	50
400	800	1000	150	150	100	100	80	100	125	40	100	65	50	50	50
630	1000	1000	200	200	125	125	80	100	150	40	100	65

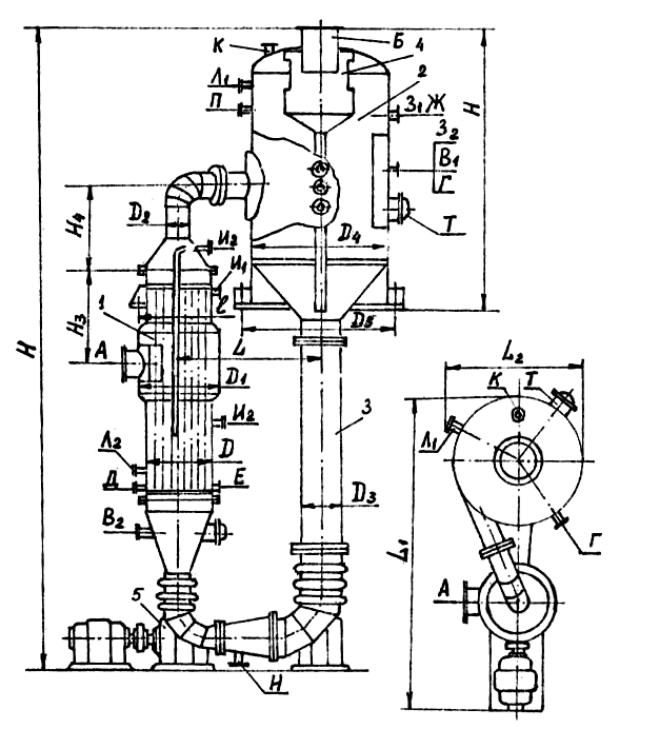

Рис. 5. Выпарные трубчатые аппараты с принудительной циркуляцией раствора и с вынесенной греющей камерой (тип 2, исполнение 1.): 1 – греющая камера; 2 – сепаратор; 3 – циркуляционная труба; 4 – брызгоотделитель; 5 - насос
