Таблица 14

Таблица штуцеров пленочных выпарных аппаратов (тип 3, исполнение 1)

Площадь	А	Б	В		Г	Д	Е	Ж	З	И1,2,3	К1,2	П	Т	Ф
теплооб-	Вход	Выход	Вход		Выход	Выход	Технологичес-		Для	Сдув-	Воз-	Для	Люк	Слив
мена	грею-	втори-	раст-		раст-	кон-	кие		про-	ка	душ	мано-
(номи-	щего	чного	вора		вора	денса-			мывки		ник	метра
нальная),	пара	пара				та
м2
м2						Диаметр условного прохода, мм
63	250	300		50		40	20	50	32		32			32
100	400	500		65		50	40	50	50					50
160	500	500		80		65	50	50	50	50				50
250	600	600		100		100	50	50	50			50	500	80
				100							50
315	600	800		100		100	80	80	80		50			80
				125
400	800	800		125		125	80	100
				150					100					100
500	800	800		150		125	80	100	100					100
				150						65
630	800	800		150		125	80	100		65
				200
800	1000	1000		200		125	80	125

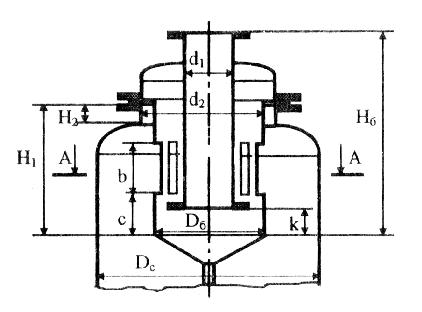

Рис. 7. Конструкция центробежного брызгоотделителя

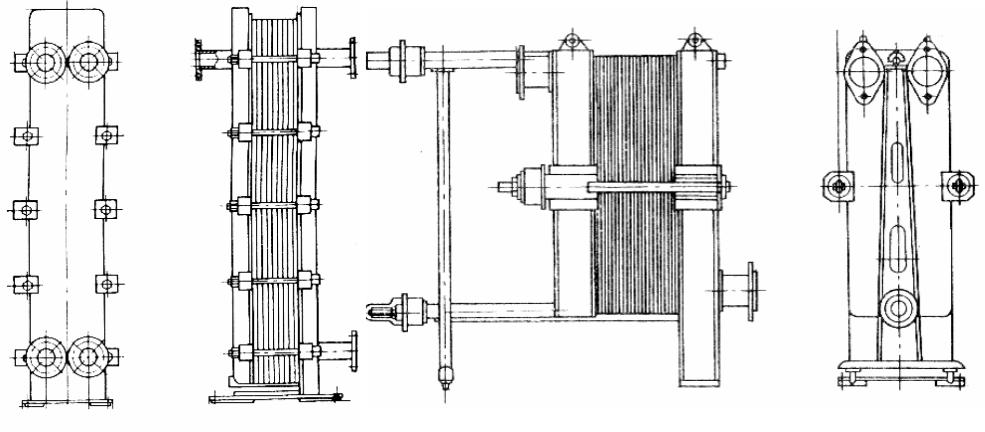

Рис.8.Пластинчатые теплообменники исполнения I (а-на консольной раме), исполнения II (б-двухопорной раме)

Таблица 15

Основные параметры центробежных брызгоотделителей

Диаметр	Производительность			Размеры брызгоотделителя, мм								Коли-
сепара-	установки по воде											чество
тора	W·10-3 (м3/час) при	Dб	Нб	d1	d2	H1	H2	C	K	b	l	щелей
Dс, мм	Рс=1,012·103 Па
1	2	3	4	5	6	7	8	9	10	11	12	13
800	0,6÷1,2							200				6
	1,5÷2,5	350	800	219	400	570			100	150	30
	2,5÷3,5							130				8
1000	2,5÷3,5							320		200		6
	4÷4,5	550	1050	325	600	760			120		50
1200	5÷8							170		350		8
1400	4,5÷6											6
	6÷7	700	1300	500	800	930	120	400	120	280	60	8
1600	7÷9							280		430		10
	10÷14
	8÷9								200			6
1800	9,5÷11											8
	12÷14							500		320
	15÷17	00	1500	600	100	1090					90	10
2000	18÷20							400		400		12
	21÷24							300		500
	13÷17											8
	19÷20							550		400		10
	22÷24	1100	1700	800	120	1220			250		90
	25÷30							450		500		12
	30÷35							350		600

	Поверхность теплообмена и основные параметры разборных пластинчатых теплообменников													Таблица 16

Испол-		Площадь поверхности теплообмена F (м2), число пластин N (шт.) и масса М (кг)										при площади
нение						поверхности одной пластины f (м2)
аппа-			f=0,2			f=0,3			f=0,5				f=0,6
рата	F		N	M	F	N	M	F	N	M	F		N	M
	-		-	-	3	12	291	10	20	580	10		20	1003
	-		-	-	4	16	307	12,5	24	605	12,5		24	1031
I	-		-	-	5	20	325	16	32	655	16		30	1081
I	-		-	-	6,3	24	340	20	40	705	20		36	1126
	-		-	-	8	30	362	25	48	760	25		44	1187
	-		-	-	10	36	388	-	-	-	-		-	-
	2		12	480	12,5	44	602	31,5	62	1400	31,5		56	1307
	3,2		18	505	16	56	646	40	78	1515	40		70	1407
	4		22	525	20	70	699	50	98	1655	50		86	1519
	5		28	550	25	86	756	63	122	1810	63		108	1677
	6,3		34	570	-	-	-	80	154	2040	80		136	1878
II	8		44	625	-	-	-	100	194	2295	100		170	2120
II	10		56	765	-	-	-	110	212	2425	110		186	2236
	12,5		64	705	-	-	-	125	242	2662	125		210	2406
	16		82	880	-	-	-	140	270	2805	140		236	2590
	20		102	965	-	-	-	150	290	2945	150		252	2706
	25		126	1050	-	-	-	160	310	3085	160		370	2838
III	-		-	-	-	-	-	200	404	3780	140		236	3450
III	-		-	-	-	-	-	250	504	4320	150		252	3559
	-		-	-	-	-	-	300	604	4860	160		270	3700
