Таблица 11

Техническая характеристика выпарных аппаратов с принудительной циркуляцией и с вынесенной греющей камерой (тип 2, исп.1)

Таблица 12

Таблица штуцеров выпарных аппаратов(тип 2, исполнение 1)

Площадь	А	Б	В1,2	Г	Д		Е	Ж	З1,2	И1,2,3	К	Н	П	Л1	Л2	Т
теплообмена	Вход	Выход	Вход	Вы-	Вы-		Технологические			Сдув-	Воз-	Слив	Для	Для про-		Люк
(номинальная),	грею-	вторич-	раст-	ход	ход					ка	душ-		мано-	мывки
м2	щего	ного	вора	раст-	кон-						ник		метра
	пара	пара		вора	ден-
					сата
						Диаметр условного прохода, мм
63	259	500	50	50	50		50	25			25	40			40
125	400	600	80	80	65		65	32	50	50	32	59	50	40	50
160	500	800	100	100	100		100	40	50	50	32	50	50	40	40	500
200	500	800	100	100	100		100	40			32	50			50	500
315	600	1000	100	100	100		100	50			40	80		50	50
400	600	1000	100	100	125		125	50		60	40	80		50	50
500	800	1000	150	150	125		125	60		65	50	80		80	80

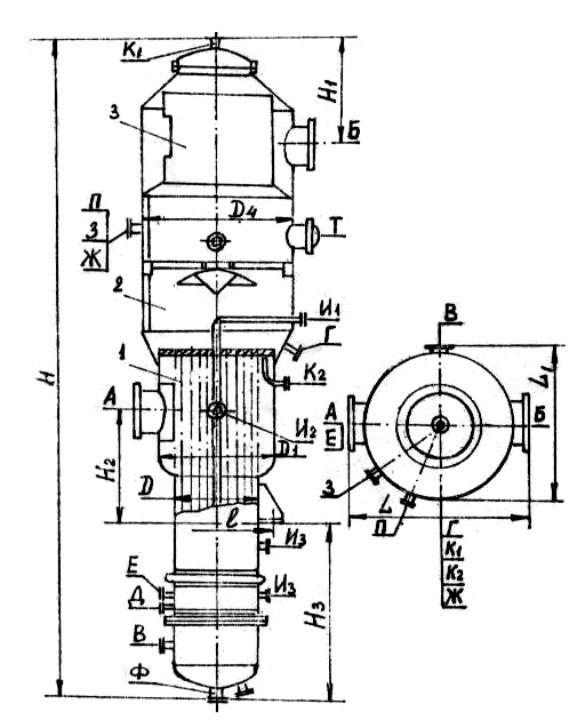

Рис. 6. Выпарные трубчатые пленочные аппараты с восходящей пленкой (тип 3, исполнение 1): 1 – греющая камера; 2 – сепаратор; 3 – брызгоотделитель

Таблица 13

Техническая характеристика пленочных выпарных аппаратов с восходящей пленкой (тип 3, исполнение 1)
