Материал: Разработка чертежей с применением графического редактора AutoCAD. Цеханов Ю.А., Ивлев А.Н

УДК 681.3.07:515 ББК В151.34:З973 Р177

Авторы:

Ю.А. Цеханов, А.Н. Ивлев, С.В. Кривошеев, Е.А. Балаганская, Е.И. Иващенко

Рецензенты:

кафедра «Начертательная геометрия и машиностроительное черчение» Воронежского государственного технического университета;

В.М.Арапов, д-р техн. наук, профессор, заведующий кафедрой начертательной геометрии и инженерной графики Воронежской государственной технологической академии

Разработка чертежей с применением графического

Р177 редактора AutoCAD [Текст] : учеб. пособие / Ю.А. Цеханов и [др.] ; Воронеж. гос. арх.-строит. ун-т. Воронеж, 2009 –166 с.

ISBN 978-5-89040-240-0

Содержит материал, который позволит студентам приобрести навыки выполнения чертежей с использованием графического редактора AutoСAD. В пособии подробно описывается пользовательский интерфейс графического редактора. Значительная часть посвящена описанию процесса разработки чертежа - вычерчиванию графических примитивов, их редактированию, установке атрибутов, нанесению текстовых надписей, простановки размеров. Уделено внимание использованию слоев и созданию блоков.

Предназначено для студентов специальности 220301 «Автоматизация технологических процессов и производств (в строительстве)», а также может быть полезно студентам других специальностей, изучающих курс «Инженерная графика».

Ил. 83. Табл. 9. Библиогр:17 назв.

УДК 681.3.07:515 ББК В151.34:З973

2

ПРЕДИСЛОВИЕ

В настоящее время за рубежом создан широкий спектр программных продуктов, позволяющих оптимизировать труд инженера. Однако имеющаяся сопроводительная переводная литература зачастую имеет весьма сложную структуру и содержит несистематизированную терминологию, что затрудняет ее использование.

Авторы учебного пособия искренне надеются, что последнее станет своеобразным путеводителем по графическому редактору AutoCAD. В пособии представлена минимально необходимая информация, изложенная лаконично и максимально доступно.

Каждая глава учебного пособия содержит краткое описание основных функций редактора. Материал изложен по принципу «от простого – к сложному». Тем не менее, прежде чем приступить к изучению материала, изложенного в данном учебном пособии читатель должен овладеть навыками работы с операционной системой Windows.

Несмотря на появление на рынке программных средств более современных версий AutoCAD, многие проектно-конструкторские организации пользуются более ранними версиями. Учитывая также однотипность пользовательского интерфейса, авторы приняли решение излагать материал применительно к программному продукту AutoCAD 2000. Однако все изложенное с незначительными поправками может быть отнесено и к более новым версиям этого программного продукта, что позволит читателю легко получить навыки работы с его современными версиями.

Следует отметить, что в пособии рассматривается русифицированная версия AutoCAD 2000, которая в своем интерфейсе, плавающих и контекстных меню, диалоговых окнах и т.д. содержит не только русский текст, но и текст на английском языке.

3

1.ВВЕДЕНИЕ В AutoCAD

Внастоящее время подавляющее большинство предприятий любой отрасли промышленности оснащено компьютерной техникой. Все чаще и чаще

киспользованию программных продуктов, позволяющих максимально облегчить работу, обращаются не только проектировщики технологического оборудования, работники административных подразделений и служб предприятий, но и инженеры, занимающиеся эксплуатацией. В сложившейся ситуации каждому высококвалифицированному специалисту необходимо получить навыки работы на ПК.

Одним из наиболее распространенных и простых в использовании является графический редактор AutoCAD. Разработчиком этого продукта является компания Autodesk, которая поставила своей целью, совершенствуя AutoCAD от версии к версии, добавлять новые возможности, но при этом не делать систему тяжеловесной, сложной для использования. Данный графический редактор позволяет построить законченную технологическую цепочку, включающую проектирование, конструирование, анализ и изготовление изделия.

Однако данная разработка посвящена исключительно начальному этапу – созданию параметрической модели, то есть созданию рабочих чертежей.

Запуск AutoCAD

В этом пособии рассматривается графический редактор AutoCAD 2000, который работает под управлением операционных систем Windows 95, 98; Windows NT, XP. Перечисленные операционные системы имеют свои особенности, которые создают незначительные отличия в описанной ниже процедуре запускаWindows.

Операционная система Windows предлагает пользователю несколько способов запуска программы, но самым простым является выбор в меню Пуск пункта Программы, а в нем — AutoCAD 2000 [5]. Если после этого откроется подменю, то в нем снова следует выбрать AutoCAD 2000 RU.

Создание ярлыка на рабочем столе

Если вы часто обращаетесь к услугам AutoCAD, удобнее вывести ярлык системы на рабочий стол Windows. Для этого необходимо выполнить следующие операции:

1.Щелкнуть дважды на ярлыке Мой компьютер на рабочем столе.

2.Если в компьютере более одного диска, щелкнуть дважды на том из них, где хранится программа AutoCAD.

3.Щелкнуть дважды на папке, в которой хранится файл Acad.exe. Именно этот файл и запускает систему AutoCAD. Если при установке AutoCAD были использованы имена каталогов, предлагаемые программой по умолчанию, эта папка будет называться C:\Program Files\ACAD2000.

4

4.Щелкнуть правой клавишей мыши на имени файла Acad.ехе.

Появится контекстное меню, из которого следует выбрать пункт Соз-

дать ярлык.

5.Выбирать понравившийся вам ярлык (пиктограмму) из предложенных в открывшемся окне и перетащить его на свободное место рабочего стола.

6.Щелкнуть на поле Имя ярлыка и тем самым выделить его.

7.Ввести с клавиатуры какую-нибудь запоминающуюся надпись для нового ярлыка, например, AutoCAD и нажать <Enter>. Результат должен выглядеть примерно так, как на рис. 1.1.

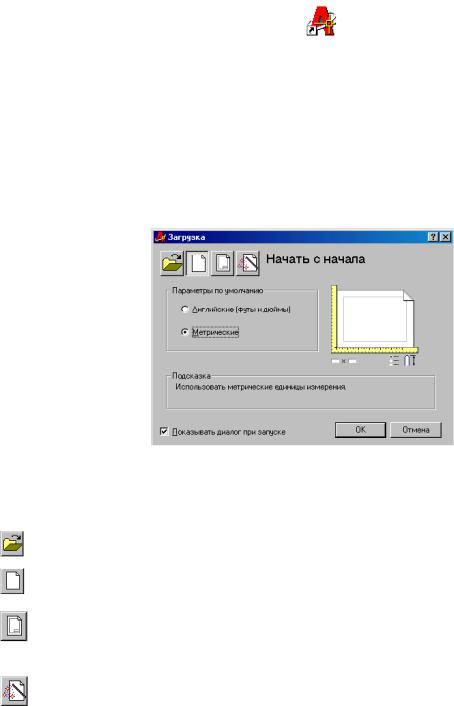

Рис 1.1. Ярлык AutoCAD на рабочем столе

Ярлык AutoCAD на рабочем столе предоставляет пользователю самый быстрый способ запуска программы. Теперь двойным щелчком на новом ярлыке можно сразу запустить AutoCAD.

Открытие нового чертежа

После запуска AutoCAD вы увидите на экране диалоговое окно Загрузка, показанное на рис. 1.2.

Рис. 1.2. Диалоговое окно Загрузка

В верхней части этого окна расположены четыре кнопки, которыми определяется режим запуска программы [15]:

Если предполагается продолжить работу с уже существующим чертежом, следует щелкнуть на клавише Открыть чертеж.

Кнопка Без шаблона позволяет начать новый чертеж с параметрами, которые AutoCAD устанавливает по умолчанию.

Для того чтобы в новом чертеже были установлены параметры из ранее созданного шаблона, нужно выбрать кнопку Использовать шаб-

лон.

Кнопка Использовать Мастер запускает процесс установки параметров чертежаподуправлениемспециальногомастера.

5
