Дипломная (вкр): Разработка системы охранной сигнализации для торгово-развлекательного комплекса

Место установки извещателя «Фотон-4» выбирают так, чтобы чувствительные зоны пересекали вероятные направления движения нарушителя. Извещатель монтируют при помощи кронштейна или основания на стене или в углу с возможностью поворота корпуса на углы 0, 7, 10° в вертикальной плоскости и ± 15° в горизонтальной плоскости.

Допускается монтаж извещателя на потолке при помощи кронштейна на высоте до 3,5 м с возможностью поворота корпуса на угол 360° в горизонтальной плоскости и на угол 0...20" в вертикальной плоскости.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

Инфракрасный пассивный извещатель ИО309-1 «Фотон-5» предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающей среды от - 40 °С до

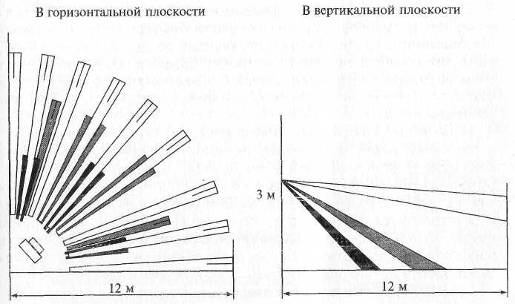

Рисунок 1.1- Диаграммы зоны обнаружения инфракрасного пассивного извещателя «Фотон-5»

+50 °С. Извещатель обеспечивает блокировку оконных и дверных проемов, полов, потолков, проходов между стеллажами, коридоров, подходов к местам сосредоточения ценностей, музейным экспонатам, оргтехнике, а также неотапливаемых гаражей, ангаров, складских и других помещений.

Извещатель «Фотон-5» имеет сплошную узконаправленную (5° в горизонтальной и 80° в вертикальной плоскостях) поверхностную зону обнаружения типа «занавес», которая формируется с помощью двухплощадного пироприемника и линзы Френеля. Такая структура зоны обеспечивает высокую обнаруживающую способность извещателя. Извещатель не является источником помех и не влияет на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и способ обработки сигналов обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель «Фотон-5» выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. В корпусе имеются перегородки, разделяющие оптический узел и монтажный отсек. Кожух выполнен из ударопрочной пластмассы и для защиты от электромагнитных воздействий металлизирован.

В разрабатываемой системе охранной сигнализации используем наиболее эффективные оптико-электронные извещатели «Фотон СК-2», «Фотон-Ш» и поверхностные звуковые извещатели (акустические) «Стекло-3».

.9 Объемный оптико-электронный извещатель «Фотон СК-2»

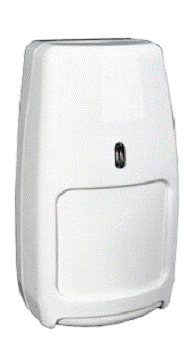

Рисунок 1.2- Извещатель «Фотон СК-2»

Оптико-электронный извещатели (пассивные инфракрасные) предназначены для обнаружения проникновения в охраняемое пространство закрытого помещения.

Пассивные ИК извещатели реагируют на изменение уровня инфракрасного излучения, вызванное перемещением человека в зоне обнаружения. Чувствительным элементом пассивных ИК извещателей является пироприемник, а оптическая линза Френеля формирует в пространстве зоны обнаружения различной формы.

• Чувствительный элемент - двухплощадный пироприемник.

• Многоярусная структура чувствительных зон (22 дальние зоны, 6 средних, 3 ближних, 2 антисаботажных).

• Формирование антисаботажных зон непосредственно под извещателем для контроля несанкционированного подхода к нему.

• Наличие экрана защиты пироприемника от насекомых.

• Контроль вскрытия корпуса.

• Микропроцессорная обработка сигнала с использованием высокоэффективного алгоритма обнаружения.

• Выбор режимов тестирования, чувствительности и светодиодной индикации.

• Контроль напряжения питания.

• Тестирование пироприемника и усилителя при включении и один раз в течение каждых последующих 24 часов.

• Температурная компенсация обнаруживающей способности при изменении температуры окружающей среды.

• Установка линзы, создающей зону обнаружения типа "горизонтальная занавеска" при наличии в помещении небольших животных (например, кошек или собак).

• Электропитание извещателя осуществляется от источника постоянного тока номинальным напряжением 12 В.

• Извещатель выдает тревожное извещение размыканием шлейфа сигнализации контактами исполнительного реле.

• Помехозащищенность извещателя обеспечивает отсутствие его ложных срабатываний при воздействии перемещающихся мелких животных, перепадов фоновой освещенности, конвективных воздушных потоков, медленных изменений температуры фона, импульсов напряжения по цепи питания, электростатического разряда, электромагнитных полей УКВ-диапазона.

• Извещатель выдает четыре вида извещений:

«Норма» - замыканием контактов реле, дублируемое выключением светового индикатора;

«Тревога» - размыканием контактов реле, дублируемое включением светового индикатора;

«Саботаж» - размыканием контактов кнопки TAMPER при вскрытии извещателя;

«Неисправность» - миганием светового индикатора.

Таблица 1.1- Технические характеристики извещателя «Фотон СК-2»

Охранный извещатель "Фотон-СК-2” предназначен для использования в закрытых помещениях (магазинах, офисах, музеях и квартирах). При выборе места установки извещателя следует обратить внимание на то, что в зоне обнаружения не должно быть непрозрачных предметов (штор, комнатных растений, шкафов, стеллажей и т.п.), а также стеклянных и сетчатых перегородок. В поле зрения извещателя не должно быть окон, кондиционеров, нагревателей, батарей отопления.

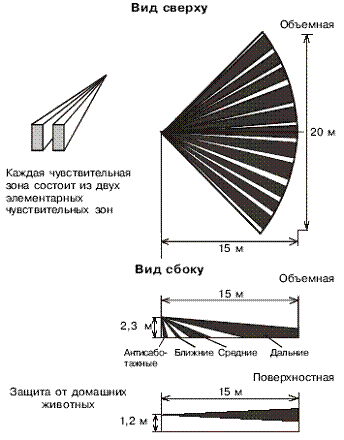

Рисунок 1.3- Диаграммы зон обнаружения извещателя «Фотон-СК-2»

Извещатель устанавливается на высоте 2,3 метра от пола. При наличии в помещении птиц в клетках необходимо убедиться, что они не находятся на расстоянии меньше 1,8 м от извещателя.

.10 Извещатель охранный поверхностный оптико-электронный «Фотон-Ш»

Извещатель “Фотон-Ш” предназначен для обнаружения проникновения в охраняемое пространство помещения через дверные и оконные проемы и формирования тревожного извещения размыканием выходных контактов реле. Извещатель при вскрытии выдает извещение "Саботаж" размыканием контактов микропереключателя. Извещатель устойчив к помехам от мелких животных. Извещатель компактен, привлекателен, прост в установке и техническом обслуживании, устанавливается на стене с помощью кронштейна.

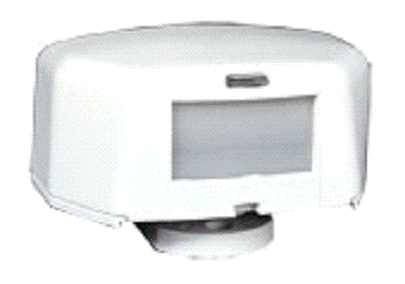

Рисунок 1.2- Извещатель «Фотон-Ш»

• Чувствительный элемент - двухплощадный пироприемник.

• Сплошная зона обнаружения типа "занавес".

• Рекомендуемая высота установки от 2,5 до 5 м.

• Выбор режима чувствительности.

• Возможность изменения положения зоны обнаружения.

• Контроль вскрытия корпуса.

• Помехозащищенность извещателя обеспечивает отсутствие его ложных срабатываний при воздействии перемещающихся мелких животных, перепадов фоновой освещенности, конвективных воздушных потоков, медленных изменений температуры фона, импульсов напряжения по цепи питания, электро-статического разряда, электромагнитных полей УКВ-диапазона.

• Извещатель выдает тревожное извещение размыканием выходных контактов реле.

• Извещатель выдает четыре вида извещений:

«Норма» - замыканием контактов реле, дублируемое выключением светового индикатора;

«Тревога» - размыканием контактов реле, дублируемое включением светового индикатора;

«Саботаж» - размыканием контактов кнопки TAMPER при вскрытии извещателя;

«Неисправность» - миганием светового индикатора.

Выбор места установки извещателя:

Извещатель “Фотон-Ш” предназначен для использования в закрытых помещениях (магазинах, офисах в том числе Супермаркетах и ТРК). При выборе места установки извещателя следует обратить внимание на то, чтобы зону обнаружения не загораживали непрозрачные предметы (карнизы, шторы, наличники на дверях и т.п.), а также стеклянные перегородки. В поле зрения извещателя не должно быть кондиционеров, нагревателей, батарей отопления. Максимальная высота установки извещателя - 5 м. Провода шлейфа сигнализации следует располагать вдали от мощных силовых электрических кабелей.

Таблица 1.2- Технические характеристики извещателя «Фотон-Ш»

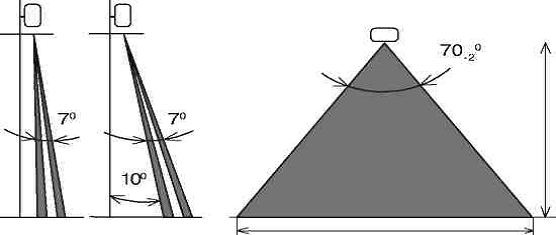

Рисунок 1.3- Диаграмма зоны обнаружения извещателя «Фотон-Ш»

.11 Поверхностный звуковой извещатель «Стекло-3»

Поверхностный звуковой извещатель (акустический) «Стекло-3» предназначен для обнаружения разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного и защищенного полимерной пленкой (ламинированного), стеклопакетов, а также стеклянных пустотелых блоков.

Принцип действия этого извещателя основан на регистрации звуковых колебаний, возникающих при разрушении стекол. Использование специального алгоритма анализа спектра частот позволяет отличить звук разбития стекла от других звуковых шумов, возникающих в охраняемом помещении.

Его особенности:

• Акустический извещатель позволяет контролировать несколько окон одним прибором и не требует установки каких-либо элементов на контролируемом стекле.

• Возможность регулировки чувствительности.

• Устойчивы к акустическим шумам (телефон, транспорт, гроза, град), электростатическим разрядам, помехам по сети питания, воздействию электромагнитных полей.

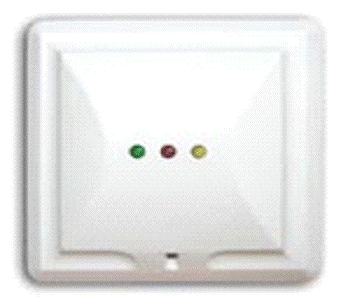

Рисунок 1.4- Извещатель «Стекло-3»

• Использование микроконтроллеров в извещателях позволяет повысить достоверность обнаружения, реализовать высокий уровень помехозащищенности, расширить сервисные функции, повысить удобство настройки и эксплуатации, повысить надежность.

• Электропитание извещателя «Cтекло-3» осуществляется от источника постоянного тока номинальным напряжением 12 В (9 - 17В).

• Извещатель «Cтекло-3» выдает тревожное извещение размыканием шлейфа сигнализации контактами исполнительного реле.

• Обеспечивает дистанционный контроль охраняемой остекленной конструкции любой конфигурации;

• Совместим с различными видами и размерами стекол;

• Имеет многоуровневую микропроцессорную обработку сигнала, функциональное самотестирование;

• Представляет возможность пользователю производить выбор алгоритма работы извещателя под условия объекта и принятую тактику его охраны;

• Обеспечивает индикацию режимов работы извещателя и шумов внутри помещения с возможностью ее отключения

• Максимальная рабочая дальность действия извещателя - не менее 6 м

• Ток потребления извещателя - не более 22 мА

• Информативность извещателя равна пяти, а именно: - извещение “Норма"; - извещение «Тревога»; - извещение «Вскрытие»; - индикация помехи на первой рабочей частоте; - индикация помехи на второй рабочей частоте.

Извещение «Норма» формируется извещателем в течение всего времени охраны замкнутыми контактами исполнительного реле и выключенным состоянием индикатора красного цвета при отсутствии разрушающих воздействий на охраняемое стекло.

Извещение «Тревога» формируется извещателем разомкнутыми контактами исполнительного реле и включенным состоянием индикатора красного цвета на время не менее 2 с при: - включении извещателя; - обнаружении разрушающих воздействий на охраняемое стекло; - снижении напряжения питания до (8,0+0,8) В.

Извещение “Вскрытие" формируется извещателем размыканием контактов микровыключателя при вскрытии его корпуса.

Индикация помехи на первой рабочей частоте осуществляется извещателем включением индикатора желтого цвета.

Индикация помехи на второй рабочей частоте осуществляется извещателем включением индикатора зеленого цвета.

Из обзора и анализа существующих методов и средств охранной сигнализации следует, что интегрированной системы сигнализации должна быть выполнена на базе использования оптико-электронных и звуковых извещателей применительно к условиям торгово-развлекательного комплекса.

Ближайшей задачей разработки является анализ характеристик объекта - торгово-развлекательного комплекса, анализ существующих угроз и степени защиты от них;

2. Разработка системы охранной сигнализации ТРК

2.1 Общие сведения об объекте

Супермаркеты, гипермаркеты и торгово-развлекательные комплексы относятся к категории объектов с высокой степенью террористической опасности, вероятности краж материальных ценностей (как у самого торгового предприятия, так и у посетителей), возникновения внештатных ситуаций.

ТРК «Ключевой» (рис. 2.1) - уникальный концептуальный торговый комплекс в муниципальном районе Братеево, с населением порядка 94 000 человек, предназначенный для досугового полноценного отдыха всей семьей и приятного времяпровождения. Многофункциональный торгово-развлекательный центр представляет собой 3-этажное здание общей площадью 25 335,20 м2. , в котором для удобства посетителей предусмотрен подземный паркинг и гостевая наземная парковка вдоль боковых фасадов здания. Торговый комплекс предлагает более 100 различных магазинов, супермаркет, центр бытовых услуг, офисы операторов мобильной связи и банков, фитнес-клуб, ресторанный дворик (более 4 ресторанов и кафе), зона развлечений с аттракционами и прочее.

Главная проблема традиционных средств безопасности в том, что они позволяют только фиксировать факты нештатных ситуаций и предпринимать меры по их ликвидации уже после происшествия. Чтобы работать «на опережение», нужна система безопасности, способная предотвращать и ликвидировать угрозы автономно, без непосредственного участия человека. Кроме того, система должна своевременно и в полном объеме информировать о возможной опасности всех ответственных лиц, в соответствии с кругом решаемых ими задач. При принятии решения, они используют лишь достоверные сведения, что позволяет существенно снизить вероятность ложных срабатываний.

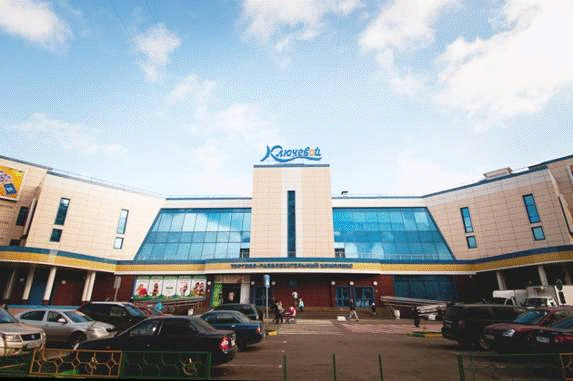

Рисунок 2.1- Торгово-развлекательный комплекс

2.2 Системы охранной и охранно-тревожной сигнализации

Охранная (охранно-тревожная) сигнализация - это лучшее средство защиты любого здания и помещения от незаконных проникновений. Средство проверенное, так как сегодня спрос на охранную сигнализацию превышает предложение: практически каждый офис, склад и магазин оборудован данной системой, как оборудованы и многие частные коттеджи, дачи и квартиры (а иногда и целые жилые здания, если речь идет об элитном районе).
