Дипломная (вкр): Разработка системы охранной сигнализации для торгово-развлекательного комплекса

Система охраны на объекте выстроена на удовлетворительном уровне. ТРК оснащён системой видеонаблюдения, охранно-сигнальной, а также противопожарной системой. Комплекс оснащён кнопкой тревожной сигнализации с выводом сигнала на пульт дежурного вневедомственной охраны, дублирующий сигнал идёт к дежурному по ЧОП который решает высылать ли группу быстрого реагирования. Тем самым они предназначены для исключения следующих случаев.

·      Проникновение со взломом.

·       Тайное проникновение с нейтрализацией средств защиты.

·        Вооруженное нападение на объект

Для обеспечения системой видеонаблюдения, охранно-сигнальной, а также противопожарной системой была приглашена ЗАО НВП «Болид» ,которая использовала систему охраны ОРИОН (ORION).

Система охраны «Орион2 предназначена для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов охранной, тревожной и пожарной сигнализации; для контроля и управления доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.); для видеонаблюдения и видеоконтроля охраняемых объектов; для управления пожарной автоматикой объекта; для управления инженерными системами зданий

Система обеспечивает модульную структуру, позволяющую оптимально оборудовать как малые, так и очень большие распределенные объекты. Низкие затраты в расчете на один шлейф или одну точку прохода. Защищенный протокол обмена по каналу связи между пультом и приборами. Микропроцессорный анализ сигнала в шлейфах сигнализации, возможность измерения сопротивления шлейфа для предотвращения саботажа. Возможность использования одной и той же Proximity карты или ключа Touch memory для взятия под охрану/снятия с охраны и управления доступом несколькими способами:

·    децентрализовано:

·        с помощью клавиатуры,

·              с помощью ключа Touch memory,

·              с помощью дистанционных пластиковых карт,

·              комбинированным способом (клавиатура плюс дистанционная карта),

централизованно:

§ с помощью пульта "С2000"

§   с помощью пульта "С2000-КС"

§   с помощью компьютера

Контроль и управление доступом через точки входа типа двери, турникеты, шлюзы, шлагбаумы.

Видеонаблюдение, видеоконтроль и регистрация тревожных ситуаций

Управление устройствами автоматического пожаротушения, оповещения, дым удаления, кондиционирования

На данный момент в комплексе находится 99 арендаторов,то есть каждый арендатор оснащён сигнализацией, в помещении находится инфракрасный датчик движения при срабатывании посылается сигнал на пульт оператору.

Так же имеется 58 первостепенных помещений (кабинет администрации, серверные, вент камеры и др.) Все охраняемые помещения распределены по сигнальным зонам, имеющим порядковый номер и систему их нумерации, в привязке к планам этажей.

При постановки, снятии, срабатывания сигнализации и прочие действия отображаются на мониторе у оператора а также дублируются на пульт «с2000».Хочу заметить что каждый арендатор получает магнитные ключи на руки для постановки и снятия павильона с сигнализации .Тех .помещения ставятся оператором после обхода охранником. Все действия системы заносятся в архив сроком хранения 6 месяцев, внештатные ситуации заносятся в специальный журнал.

ТРК «Ключевой» это открытый тип объекта с круглосуточным режимом охраны внутренней и внешней территории. Выставлены посты 4 внутренних и 1 уличный.

·      1 пост-начальник смены

·        2 пост-оператор видео наблюдения

·       3 пост-охранник 1-го этажа подвижный

·        4 пост- охранник 2-3-го этажа подвижный

·       6 пост - охранник уличный.

За нарушением должностных обязанностей и внутреобъектового и пропускного режима ведётся строгий контроль и учёт в специальные журналы

2.3 Комплексный подход к системам безопасности в торгово-развлекательном комплексе

Большое скопление людей, постоянное присутствие товаров вблизи покупателей, перемещение наличных денежных средств, вероятность круглосуточной работы, - все эти особенности диктуют особые требования к системам безопасности. Необходимо обеспечить не только безопасность посетителей и персонала, но и надежный контроль за материальными ресурсами. Еще пять лет назад владельцы магазинов ограничивались расстановкой нескольких охранников в зале и двумя-тремя камерами наблюдения. Сейчас они склоняются к использованию комплексных систем безопасности.

Для каждого объекта торговли, будь то супермаркет, ювелирный магазин или торгово-развлекательный комплекс, систему безопасности проектируют индивидуально. Этот подход основан на оценке потенциальных угроз, технической оснащенности объекта, критериях экономической целесообразности, наличия подготовленного персонала службы охраны и т. д. Например, в ювелирных магазинах, по сравнению с супермаркетами, большее значение имеет ограничение доступа к ценностям и их охрана. В торгово-развлекательных комплексах важнее видеоконтроль над действиями посетителей. В зависимости от специфики работы торгового объекта используют различные системы безопасности.

В системах комплексной охраны ТРК применяются следующие технические средства:

·        Системы контроля доступа: турникеты, заграждения, замки, считыватели магнитных карт и контроллеров, которые зачастую устанавливают у касс, на складах, в производственных помещениях, бухгалтерии, кабинетах руководства и службы безопасности. Главное назначение этой системы - ограничить доступ посторонних лиц в служебные и другие помещения, упорядочить движения покупателей в торговом зале супермаркета на входах/выходах из торгового объекта.

·

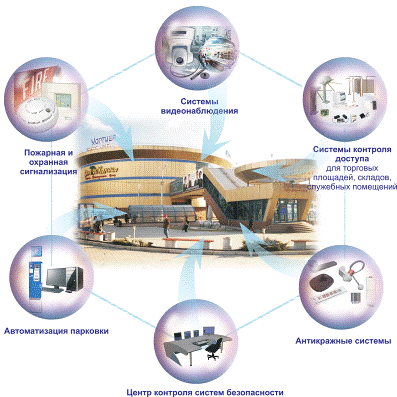

Рисунок 2.1- Схема организации системы комплексной безопасности торгово-развлекательных комплексов

·      Системы видеонаблюдения, работающие в режиме реального времени, с архивацией данных: поворотные купольные видеокамеры, зеркала. Их устанавливают на всех секторах супермаркета. Сигнал с видеокамер через дополнительные устройства поступает на мониторы охраны и записывается на видеоноситель либо жесткий диск компьютера.

·              Системы антикражные (могут иметь радиочастотную, электромагнитную и акустикомагнитную технологию): товар маркируют специальными этикетками, бирками и другими защитными устройствами, а на выходе из торгового зала устанавливают специальные антенные рамки, которые подают сигнал тревоги, если рядом с ними проносят неоплаченый товар.

·              Зеркала безопасности - расширяют спектр обзора охраняемой площади для службы безопасности. Чаше всего, в больших объектах торговли применяют обзорные и сферические (купольные) зеркала.

·              Пожарная сигнализация, построенная на адресно-аналоговых извещателях. Может представлять собой ядро всей системы, управляя системой пожаротушения, оповещений и т. д. И в данном случае повышенные требования к качеству оборудования гарантируют безопасность как людей, так и материальных ценностей.

Несмотря на свою разноплановость, эти системы интегрируются в единый комплекс управления безопасностью объекта, что позволяет не только облегчить общий контроль над торговой точкой, но и создать алгоритм совместной автономной работы при возникновении тревожной ситуации.

.4 Назначение, принцип действия и область применения систем передачи извещений

Системы передачи извещений (СПИ) о несанкционированном проникновении на объект посторонних лиц являются разновидностью телемеханических систем, т. е. технических средств, предназначенных для контроля и управления объектами на расстоянии с применением специальных преобразователей сигналов для эффективного использования каналов связи.

Эти системы предназначены для охраны ряда рассредоточенных объектов с использованием в качестве каналов передачи извещений линии городской телефонной сети или радиоканала.

Системы передачи извещений состоят:

из объектового оконечного устройства (УО) - части СПИ, устанавливаемой на охраняемом объекте для приема извещений от приемно-контрольных приборов, преобразования сигналов и их передачи по каналам связи на ретранслятор, а также (при наличии обратного канала) для приема от ретранслятора команд телеуправления. Оконечное устройство является составной частью систем ОПС и СПИ;

ретранслятора - составной части СПИ, устанавливаемой в промежуточном пункте между охраняемыми объектами и ПЦО или на самом охраняемом объекте. Ретранслятор предназначен для приема извещений от УО или других ретрансляторов, преобразования сигналов и их передачи на другие ретрансляторы, пультовые оконечные устройства или пульт централизованного наблюдения, а также (при наличии обратного канала связи) для приема от пультового оконечного устройства, пульта централизованного наблюдения или других ретрансляторов и передачи на УО или другие ретрансляторы команд управления;

пультового устройства оконечного (ПУО) - составной части СПИ, устанавливаемой в ПЦО для приема извещений от ретрансляторов, их преобразования и передачи на ПЦН, а также (при наличии обратного канала связи) для приема от ПЦН и передачи на ретрансляторы и УО команд телеуправления;

пульта централизованного наблюдения (ПЦН) - самостоятельного технического средства (совокупности технических средств) или составной части СПИ, устанавливаемой в ПЦО, для приема от ПУО или ретрансляторов извещений о проникновении на охраняемые объекты и пожаре на них, служебных и контрольно-диагностических извещений, обработки, отображения и регистрации полученной информации и представления ее в заданном виде для дальнейшей обработки, а также (при наличии обратного канала связи) для передачи через ПУО на ретрансляторы или УО команд телеуправления.

Централизованный комплекс средств охраны в основном использует станционную и линейную аппаратуру городской телефонной сети (ГТС) и может быть организован при помощи СПИ с использованием телефонных линий в качестве каналов связи, переключаемых на период охраны и занятых. Это позволяет исключить затраты на строительство дополнительных дорогостоящих линий связи специально для охраны.

Любая СПИ должна состоять из двух подсистем (выполнять две функции): подсистемы телесигнализации, осуществляющей передачу информации в виде извещений телесигнализации (ТС) о состоянии контролируемых объектов, и подсистемы телеуправления, осуществляющей передачу информации в виде команд телеуправления (ТУ). В этом случае появляется необходимость в обратной сигнализации, т. е. сигнализации о результате выполнения команды телеуправления.

2.5 Автоматизированная система передачи извещений(АСПИ) «Комета-К»

Для автоматизированной передачи извещений от установленных на ТРК извещателей выбрана автоматизированная система «Комета-К».

АСПИ «Комета-К» нашла широкое распространение в качестве комплексной системы сигнализации объектов различного назначения. Она предназначена для централизованной охраны до 800 объектов по занятым телефонным линиям.

АСПИ передает следующие виды информации: «Взят», «Снят», «Тревога», «Неисправность», «Взлом», «Патруль», «Номер направления», «Номер абонента», «Дата», «Текущее время», «Авария», «Сбой», «Контроль», «Норма», «Происшествие».

АСПИ «Комета-К» имеет блочную конструкцию и состоит из приемного и абонентского комплектов. Схема системы «Комета-К» приведена на рис. 3.2.

Абонентский комплект состоит из следующих приборов: группового концентратора, устанавливаемого на электрощитке или в одном из охраняемых помещений; восьми индивидуальных ответчиков (ИО), устанавливаемых по одному в каждом из охраняемых помещений; фильтра подключения, устанавливаемого вблизи от используемого телефона; блока питания, размещаемого в электрощитке.

Связь ИО с ГК осуществляется по двухпроводной линии связи, к которой все ИО подключаются параллельно. К каждому из индивидуальных ответчиков подключается шлейф охранной сигнализации. Через фильтр подключения (ФП), подключается к абонентской телефонной линии, которая на кроссе АТС подключена к устройству трансляции (УТ) системы «Комета-К». Передача сигналов между групповым концентратором (ГК) и УТ осуществляется благодаря наличию высококачественного уплотнения занятой или выделенной линии. УТ - устройство трансляции

Таким образом происходит обмен информацией между УТ и приемным пультом, установленным в ПЦО.

ГК осуществляет телеконтроль состояния шлейфов блокировки обьектов и положения кодовых переключателей каждого из ИО и для выявления сигналов «Взять», «Снять» или «Тревога», передает эту информацию с указанием номера ответчика по абонентской телефонной линии на УТ и далее на приемный пульт. Опрос ответчиков осуществляется посылкой в линию связи ИО - ГК двух первых импульсов постоянного тока с паузой между ними. Опрос состояния шлейфов блокировки и положения кодовых выключателей обеспечивается импульсной работой индивидуальных ответчиков, установленных на охраняемых объектах. К недостаткам АСПИ «Комета-К» относятся: высокий уровень ложных тревог из-за используемой тактики «задержки на вход»; значение зоны действия системы только одной АТС; отсутствие возможности применения в охране объектов многорубежной блокировки. Техническая характеристика АСПИ «Комета-К» приведена в табл. 2.1

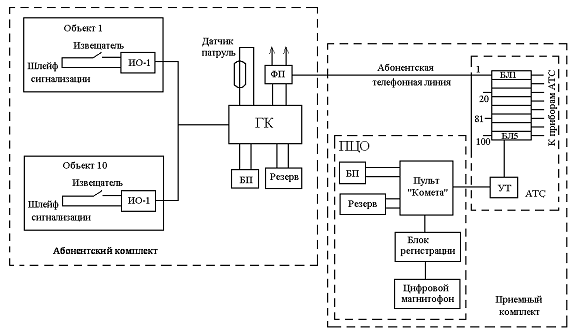

Рисунок 2.2- Блок-схема системы «Комета-К»:

ИО - индивидуальные ответчики, БП - блок питания; ГК - групповой концентратор; ФП - фильтр подключения; ПЦО - пункт централизованной охраны; БЛ - блоки линейных комплектов; УТ - устройство трансляции.

Таблица 2.1- Техническая характеристика АСПИ «Комета-К»

.6 Оптимальное расположение извещателей

Каждый извещатель (датчик), использующийся при построении охранной сигнализации, имеет свою область применения. Иногда области применения различных датчиков пересекаются. В этом случае возможно дублирование одного извещателя другим, контролирующим ту же зону, но имеющим другой принцип действия.

Согласно проекту, защищать объект от несанкционированного проникновения на его территорию будут несколько типов датчиков:

Извещатель охранный поверхностный звуковой ИО 329-4 "Стекло-3"

Извещатель охранный поверхностный оптико-электронный ИО309-7 "Фотон-Ш"

Извещатель охранный объемный ИО409-7 "Фотон-СК-2"

Извещатели охранные магнитоконтактные ИО102-5, ИО102-6, MINI-10DM

Извещатель охранный ручной точечный электро-контактный ИО101-2 (КНФ-1)
