Дипломная (вкр): Разработка системы охранной сигнализации для торгово-развлекательного комплекса

При оптимальном расположении извещателей происходит максимальный охват зоны контроля.

Поверхностный звуковой извещатель (акустический) -"Стекло-3" предназначен для обнаружения разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного и защищенного полимерной пленкой (ламинированного), стеклопакетов, а также стеклянных пустотелых блоков.

Принцип действия этого извещателя основан на регистрации звуковых колебаний, возникающих при разрушении стекол. Использование специального алгоритма анализа спектра частот позволяет отличить звук разбития стекла от других звуковых шумов, возникающих в охраняемом помещении.

Установка извещателя на потолке выполняется с условием максимального охвата зоны контроля (рис. 2.2).

Рисунок 2.2- Схема оптимального расположения извещателя на потолке

Схемы оптимального расположения извещателей на стенах изображены на рис. 2.3 и рис. 2.4.

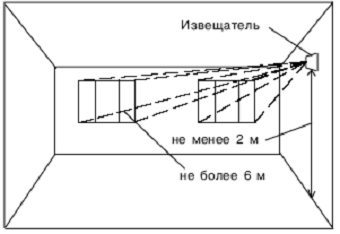

Рисунок 2.3- Схема оптимального расположения извещателя на стене

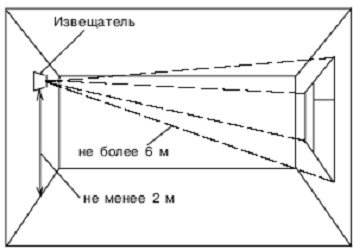

Рисунок 2.4 -Схема оптимального расположения извещателя на противоположной стене

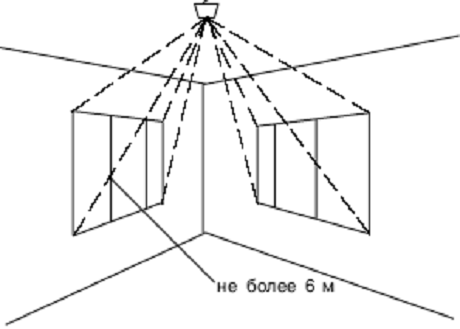

Рассматриваются варианты расположения извещателей для блокировки сразу двух (и более) окон на соседних стенах (рис. 2.5)

Рисунок 2.5- Установка извещателя на потолке для блокировки окон в соседних стенах

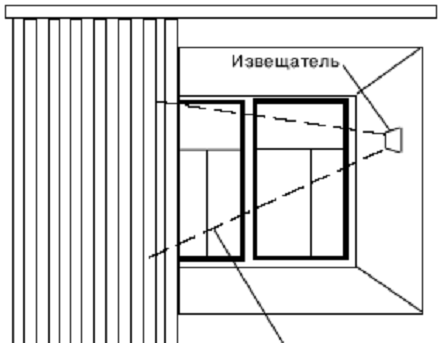

Удобное и часто применяемое расположение извещателя между стеклом окна и занавесками (рис. 2.6).

Рисунок 2.6- Установка извещателя между стеклом и занавесками

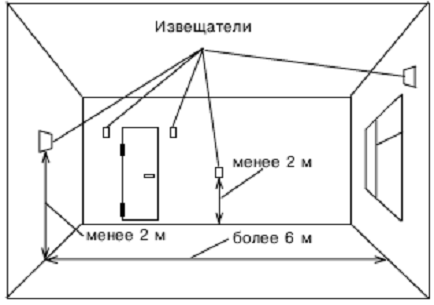

В то же время, рассматриваются неудобные (неоптимальные) места для расположения извещателей, при которых не достигается максимума обзора контролируемого пространства (рис. 2.7).

Рисунок 2.7- Не рекомендуемые места установки извещателя

Охранный извещатель "Фотон-СК-2” предназначен для использования в закрытых помещениях (магазинах, офисах, музеях и квартирах). При выборе места установки извещателя следует обратить внимание на то, что в зоне обнаружения не должно быть непрозрачных предметов (штор, комнатных растений, шкафов, стеллажей и т.п.), а также стеклянных и сетчатых перегородок. В поле зрения извещателя не должно быть окон, кондиционеров, нагревателей, батарей отопления.

Оптико-электронные извещатели «Фотон-2» устанавливаются на высоте 2,3 метра от пола. При наличии в помещении птиц в клетках необходимо убедиться, что они не находятся на расстоянии меньше 1,8 м от извещателя. Диаграммы зон обнаружения изображены на рис. 1.3.

Провода питания и шлейфа сигнализации следует располагать вдали от мощных силовых электрических кабелей.

Диаграмма зоны обнаружения извещателя «Фотон-Ш» изображены на рис. 1.3.

.7 Расчеты в системе подключения извещателей

Расчёт потерь в линии питания и выбор кабеля

Рассчитаю допустимую потерю напряжения в линии питания шлейфов сигнализации и выберу подходящее число пар питания.

Имея два источника питания БРП24-01 12В/1, 5А один из которых запитывает напряжением 12В 8 блоков расширителей охранно-пожарных, а второй соответственно 7. Для расчёта выберу наиболее загруженный БРП, к которому подключено 8 блоков.

К этим 8 БРОП подключено:

33 извещателя «Фотон-СК2»

1 извещатель «Фотон-Ш»

извещателей «Стекло-3»

Выбираю 1 пару кабеля Multicore alarm CQR 4x0.22. Удельное сопротивление меди

Длина кабеля от БРП до бокса - 50м

Сопротивление кабеля

l - длина кабеля

S - поперечное сечение жил

Ток всех датчиков подключённых к одному БРП составляет

.1 Извещатель «Фотон-СК2» потребляет 15 мА

Iф-ск2=n× I1Ф-ск2=33×15=495мА,

где n- количество извещателей;

I1Ф-ск2 - потребляемый ток одним датчиком

.2 Извещатель «Фотон-Ш» потребляет 20мА

IФ-ш=n× I1Ф-ш =1×20=20мА

2.3 Извещатель «Стекло-3» потребляет 22мА

Iс=n× I1с =25×22=550мА

3 Общий ток всех извещателей подключённых к одному БРП

Io= Iф-ск2× IФ-ш ×Iс=1.065А

4 Потери напряжения в этом кабеле при напряжении питания на источнике 12В будут составлять

Uпот=Io×R=4B

5 Напряжение питания на извещателях с учётом потерь

Uизв=UБРП-Uпот=12-4=8В

По техническим характеристикам извещателей диапазон питающего напряжения 9.5-16В, следовательно выбранная мною одна пара кабеля Multicore alarm CQR 4x0.22 не будет удовлетворять техническим условиям. Поэтому выбираю 2 пары кабеля Multicore alarm CQR 4x0.22

Длина кабеля от БРП до бокса - 50м

Сопротивление кабеля

2 Ток всех датчиков подключённых к одному БРП составляет

.1 Извещатель «Фотон-СК2» потребляет 15 мА

Iф-ск2=n× I1Ф-ск2=33×15=495мА,

где:

Iф-ск2 - ток потребляемый извещателем «Фотон-СК2»

n- количество извещателей;

I1Ф-ск2 - потребляемый ток одним датчиком

.2 Извещатель «Фотон-Ш» потребляет 20мА

IФ-ш=n× I1Ф-ш =1×20=20мА

Извещатель «Стекло-3» потребляет 22мА

Iс=n× I1с =25×22=550мА

3 Общий ток всех извещателей подключённых к одному БРП

Io= Iф-ск2× IФ-ш ×Iс=1.065А

4 Потери напряжения в этом кабеле при напряжении питания на источнике 12В будут составлять

Uпот=Io×R=2B

5 Напряжение питания на извещателях с учётом потерь

Uизв=UБРП-Uпот=12-2=10В

По техническим характеристикам извещателей диапазон питающего напряжения 9.5-16В, следовательно, выбранные мною две пара кабеля Multicore alarm CQR 4x0.22 будет удовлетворять техническим условиям.

Расчет времени работы блоков питания в автономном режиме

Расчёт осуществляется по формуле

,

Таблица 2.2- Токо-потребление извещателей

где:

СА - емкость выбранной аккумуляторной батареи [А.ч]; Н - средний ток нагрузки [A];

к - поправочный коэффициент,

к = 1,1 при СА/IН > 10;

к = 1 при 10 > СА/IН > 4;

к = 0,75 при 4 > СА/IН > 1;

к = 0,5 при СА/IН > 1.

Выбор ёмкости аккумуляторов

Ic=n×I1с=968мА,

Iф-ск2=n×I1ф-ск2=810мА,

Iф-ш=n×I1ф-ш=180мА,

где:

Iф-ск2 - ток потребляемый извещателем «Фотон-СК2»;

n- количество извещателей;

I1Ф-ск2 - потребляемый ток одним датчиком.

3. Экономический расчет затрат на изготовление системы охранной сигнализации

3.1 Основные понятия и определения

Структура, состав и классификация затрат

Себестоимость промышленной продукции - это текущие затраты предприятия на производство и реализацию продукции, выраженные в денежной форме. В России действует постановление правительства о составе затрат по производству и реализации продукции (работ, услуг, включаемых в их себестоимость) и о порядке формирования финансовых результатов, учитываемых при налогообложении прибыли.

Наибольший удельный вес во всех расходах предприятия занимают затраты на производство продукции. Они называются издержками производства. К ним относятся выраженные в стоимостной форме:

·потребляемые в процессе производства средства и предметы труда (амортизация основних фондов; сырье, материалы, топливо, энергия и т.п.);

·используемые в производстве покупные изделия и полуфабрикаты, а также производственные услуги других предприятий;

- часть стоимости живого труда (заработная плата).

Многие из этих затрат можно планировать и учитывать в натуральном выражении, т.е. в кг., метрах, тоннах, штуках и т.п. Однако, для полного подсчета всех расходов, их приводят к единому измерению и представляют в денежном выражении (рублях).

Предприятия имеют также затраты по реализации (сбыту) продукции, т.е. осуществляют непроизводственные (коммерческие) расходы (транспортировка, упаковка, хранение, реклама и т.п.).

Вместе производственная себестоимость и коммерческие расходы составляют полную (коммерческую) себестоимость продукции.

Не все издержки предприятия включают в себестоимость выпускаемой продукции. Сюда, например, не относятся расходы непромышленных подразделений предприятия (поликлиника, столовая, клуб и т.п.).

Все затраты предприятия можно разбить на прямые и косвенные:

Прямые затраты - это затраты непосредственно связанные с производством продукции (например затраты на материалы, полуфабрикаты, заработную плату производственного персонала, расходы по содержанию и эксплуатации оборудования и т.п.).

Эти затраты могут быть непосредственно отнесены на конкретный вид изделий и распределены между ними на основании технико-экономических расчетов (например, по нормативам).

Косвенные затраты - это затраты, которые не могут быть прямо распределены по объектам отнесения затрат (например, административные и управленческие расходы, расходы на освещение, отопление, страхование имущества и т.п.)

При учете и анализе затрат на производство важное значение имеет связь затрат с объемом производства. По этому признаку выделяют постоянные и переменные издержки предприятия.

Постоянные издержки (затраты) остаются неизменными и осуществляются независимо от объема производства. Постоянные издержки иначе называются накладные расходы (арендная плата, оплата административно-управленческого персонала и т.п.).

Переменные издержки (затраты) находятся в прямо пропорциональной зависимости от объема производства (затраты на сырье, материалы, оплата производственного персонала и т.п.),и труда, качество управления, маркетинга и т.п. Она выступает как исходная база формирования цен. а также оказывает непосредственное влияние на величину прибыли и уровень рентабельности

Сметы затрат и плановые калькуляции

Себестоимость продукции (системы охранной сигнализации) отражает текущие затраты на производство всего объема продукции (работ, услуг) и каждой единицы продукции.

В первом случае составляется смета затрат на производство объема продукции, где все затраты сгруппированы по элементам. Эта классификация распределяет затраты по следующим составляющим:

·сырье и основные материалы, за вычетом отходов;

·покупные комплектующие изделия и полуфабрикаты, с учетом услуг кооперированных предприятий;

·вспомогательные материалы - они не образуют основы готового продукта, а используются для поддержания непрерывности технологических процессов;

- топливо - учитываются все виды топлива, как для производственных целей, так и для общезаводских нужд;

- энергия - учитываются все виды энергии: электрической, паровой, сжатого воздуха, гидравлической и т.д., потребляемой, как для производственных, так и для непроизводственных целей;

- заработная плата - основная и дополнительная зарплата промышленно-производственного персонала, вместе с премиями из фонда заработной платы;

- отчисления единого социального налога - см. Федеральный Закон №118-ФЗ от 05.08.00 "О введении в действие части второй налогового кодекса РФ и внесение изменений в некоторые законодательные акты РФ о налогах", а так же п. 2,6. пособия;

·амортизация основного капитала (основных фондов) - величина амортизационных отчислений, которую рассчитывают на основе первоначальной стоимости основного капитала, как производственного, так и непроизводственного назначения;

·зарплата на обеспечение работоспособности основного капитала - (основных фондов) они связаны с различными видами ремонтов и обслуживанием производственных фондов;

·прочие затраты - это затраты, которые не были включены в перечисленные выше элементы затрат, например затрату на арендную плату, командировки и т.п.

Сумма затрат по всем вышеперечисленным элементам будет отражать затраты на производство запланированного объема продукции (услуг):

ПР = 3С + 3Л1 + Зпф + Звм + Зт + Зэн + Зп + Зосн + А + Зрем + Здр, где:

пр - затраты на производство;

Зс - стоимос сырья:

Зм - стоимость основного материала за вычетом возвратных отходов;

пф ~ стоимость полуфабрикатов и комплектующих изделий;

З.вм - стоимость вспомогательных материалов; 3 ~ стоимость топлива; 3 - стоимость энергии;

Зп - заработная плата;

Зосн - затраты на отчисление единого социального налога; А - амортизация основного капитала основных фондов;

Зрем ~ затраты на ремонт и обеспечение работоспособности основного капитала (основных фондов);

Здр - прочие денежные расходы.

Во втором случае применяется плановая калькуляция, которая позволяет определить себестоимость изготовления единицы продукции или отдельных видов продукции (работ, услуг).

В качестве типовой группировки применяется следующая номенклатура статей калькуляции:

1.   Сырье и материалы, за вычетом отходов.

2.   Покупные полуфабрикаты, комплектующие изделия и услуги других предприятий.

3.   Топливо и энергия на технологические цели.

4.   Основная заработная плата производственных рабочих.

5.   Дополнительная заработная плата производственных рабочих.

6.   Отчисление единого социального налога.

7.   Расходы на подготовку и освоение производства.

8.   Расходы на содержание и эксплуатацию оборудования.

9.   Износ инструментов, приспособлений целевого назначения и прочие специальные расходы.

10.Цеховые расходы.

11.Общезаводские расходы.

12.Потери от брака (непроизводственные расходы).

13.Прочие производственные расходы.

14.Внепроизводственные расходы.

Следует учитывать, что:

·Первые шесть статей калькуляции - это прямые затраты, т.е. расходы строго целевого назначения и их включают в себестоимость единицы продукции методом прямого счета;

·Статьи 1/1 0 - это цеховая себестоимость единицы продукции;
