Õ-ÁËÎÊ
Ðèñ.29
Ðèñ.30
46 Конструктор ¹ 5/2000
Õ-ÁËÎÊ
Ðèñ.31
Конструктор ¹ 5/2000 |
47 |
Õ-ÁËÎÊ
тверждает тот факт, что конструктивно выгодно разбить систему на ряд функциональных узлов, каждый из которых собрать на отдельной печатной плате. Узлы, которые можно отнести к чисто радиотехническим (усилители высокой и промежуточ- ной частоты, гетеродины, преобразователи частоты, высокочастотные селективные цепи и т.д.), желательно объединить в единую конструкцию, обеспечивающую не только оптимальное геометрическое размещение узлов между собой, но и их надежное электромагнитное экранирование. Поэтому радиотехнические узлы (начи- ная от входных частотно-
Ðèñ.32
E-mail: ra@sea.com.ua http://www.sea.com.ua
Ðèñ.33
48 Конструктор ¹ 5/2000
селективных цепей до выхода УПЧ2) размещают в так называемой обечайке, которую лучше всего изготовить из полосок листовой латуни или меди. Обечайка достаточно просто обеспечивает электромагнитное экранирование всех радиотехнических цепей от других узлов приемника, особенно тех, которые создают значительный уровень широкополосных помех (цифровые схемы, преобразователи напряжения, блоки питания).
Конструкция обечайки позволяет легко осуществить не только общее экранирование радиотехнических узлов, но, что не менее важно, и частное экранирование, т. е. обеспечить высокоэффективное подавление наводок и различных помех, которые могут возникнуть, например, при воздействии высокочастотного электромагнитного поля гетеродина на катушки индуктивности входного преселектора и т.п. В этом случае (и только в этом случае!) можно
добиться от приемника реальной высокой чувствительности, невосприим- чивости к наводкам и соответствующего динамического диапазона, а также свести к минимуму перекрестные искажения.
В то же время нет особого смысла размещать в обечайке, например,
Õ-ÁËÎÊ
УМЗЧ, преобразователь напряжения или универсальную цифровую шкалу. Эти узлы следует смонтировать отдельно так же, как силовые трансформаторы, стабилизаторы напряжения, схемы индикации и т.д.
С учетом сказанного разработан и изготовлен комплект печатных плат
Конструктор ¹ 5/2000
ua.com.sea.http://www ua.com.ra@sea mail:-E
49
E-mail: ra@sea.com.ua http://www.sea.com.ua
50
Õ-ÁËÎÊ

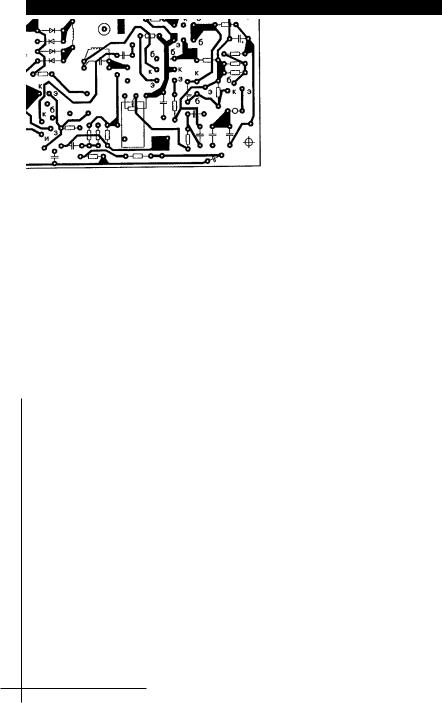

КВ приемника с двойным преобразованием частоты (первое "вверх"). Общий вид обечайки и ее деталировка показаны на рис.25. Вид печатных плат в масштабе 1:1 показан на рис. 26-37.
Состав |
ïëàò |
|
|
|||
приемника |
|
|
|
|||
В обечайке размеще- |
|
|
||||
ны следующие платы: |
|
|
||||
селектора диапазонов |
|
|
||||
(ðèñ.26); |
|
|
|
|
||
Р-i-n аттенюатора и |
|
|
||||
ÀÐÓ1 (ðèñ.27); |
|
|
|
|||
входного |
фильтра |
|
|
|||
УВЧ, широкополосного |
|
|
||||
УВЧ, 1-го смесителя, |
|
|
||||
УПЧ1 и 2-го смесителя |
|
|
||||
(ðèñ.28); |
|
|
|
|
||
ÃÏÄ (ðèñ.29); |
|
|
||||
кварцевого гетероди- |
|
|
||||
на на частоту 54, 045 |
|
|
||||
ÌÃö (ðèñ.30); |
|
|
|
|||
ÓÏ×2 è ÀÐÓ2 (ðèñ.31). |
|
|
||||
Вне обечайки разме- |
|
|
||||
щены платы: |
|
|
|
|||
прецизионного стаби- |
|
|
||||
лизатора-преобразова- |
|
|
||||
òåëÿ |
+30 Â (ðèñ.32); |
|
|
|||
ÀÌ |
детектора и |
|
|
|||
ÓÌÇ× (ðèñ.33); |
|
|
||||
стабилизированных |
|
|
||||
источников |
питания: |
|
|
|||
+12,6 Â, -12,6 Â, +7,5 Â |
|
|
||||
(ðèñ.34); |
|
|
|
|
||
универсальной циф- |
|
|
||||
ровой шкалы (рис.35); |
Рис.34 (Вторая сторона) |
|||||
цифрового светоди- |
||||||
|
|
|||||
одного |
индикатора |
|
рукция КВ приемника с преобразова- |
|||
(ðèñ.36); |
|
|
|
нием "вверх" позволяет легко его мо- |
||
делителей напряжения поддиапа- |
дифицировать. Это касается, в пер- |
|||||
зонных для многооборотного резисто- |
вую очередь, платы, показанной на |
|||||
ðà òèïà ÏÏÌË-1-20 ê-È (ðèñ.37). |
рис.33 (АМ детектор и УМЗЧ). Заме- |
|||||
Все печатные платы изготовлены из |
на узлов, смонтированных в обечайке, |
|||||
двустороннего фольгированного стек- |
не планируется. |
|||||
лотекстолита толщиной 1,5 мм. Конст- |
|
|||||
Конструктор ¹ 5/2000
