(Продолжение. Начало см. в РК 1-4/2000)

А.Л. Кульский, г. Киев

Как правило, когда разрабатывают

различные по функциональному на-

достаточно сложную электронную схе-

значению узлы, то без макетирова-

му, объединяющую в единый комплекс

ния не обойтись. Но даже если макет

Õ-ÁËÎÊ

сокочастотных генераторов,

а также немалое число

схемных узлов, нормальная

работа которых связана с

генерацией трапецеидаль-

ных и прямоугольных им-

пульсов, уровень которых

лежит в пределах от не-

скольких вольт (например,

цифровые узлы частотоме-

ра) до десятков вольт (пре-

образователь напряжения

для питания варикапов). Это

означает, что если не при-

нять специальных мер, то

электромагнитная совмес-

тимость узлов будет весьма

проблематичной, учитывая

высокую чувствительность

приемника. Об этом необ-

ходимо подумать не на ста-

дии окончательной отлад-

ки приемника (будет уже

поздно), а уже на стадии

предварительного констру-

ирования.

Итак, разбиение схемы

КВ приемника на функцио-

нальные узлы должно ос-

mail:-E

новываться прежде всего на

обеспечении полной элект-

ромагнитной совместимости

ua.com.ra@sea

всех его электронных сис-

тем. Достигается это при-

менением в данной разра-

ботке профессионально

проверенных методик кон-

струирования. Попытки раз-

мещения всей электроники

ua.com.sea.http://www

приемника на единой пе-

чатной плате не делалось,

поскольку от помех и па-

разитных связей различных

схемных элементов между

собой в этом случае изба-

виться невозможно!

Практика разработки про-

фессиональной радиотех-

нической аппаратуры под-

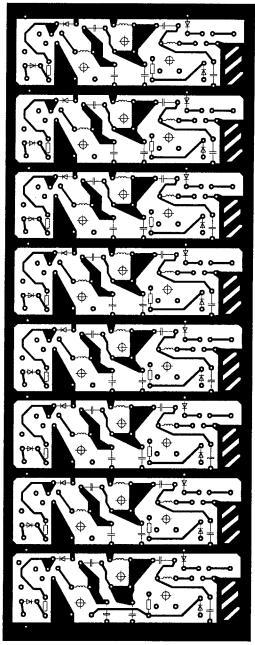

Рис.26 (Первая сторона)

(Продолжение на с.48)

Конструктор ¹ 5/2000

43

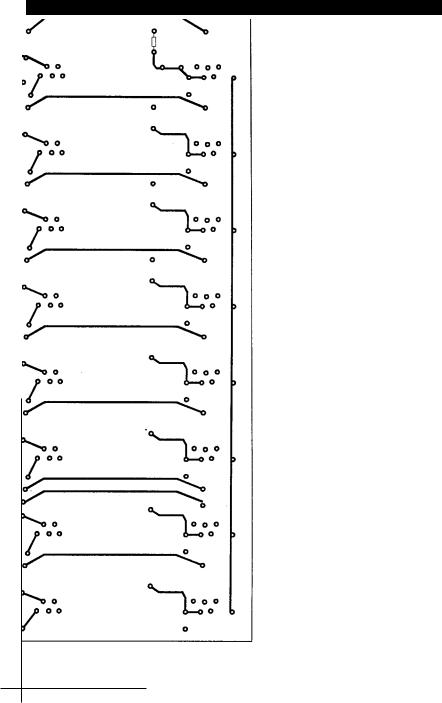

Рис.26 (Вторая сторона)

Ðèñ.27
