МОДЕЛИ, ИГРУШКИ

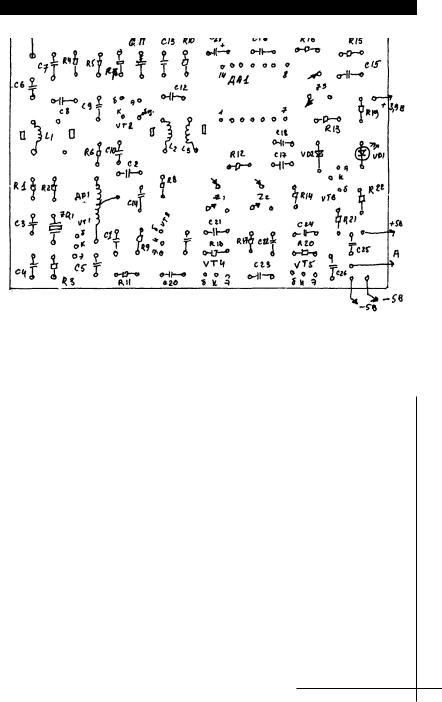

Ðèñ.12
Ðèñ.13
Конструктор ¹ 5/2000 |
21 |
МОДЕЛИ, ИГРУШКИ

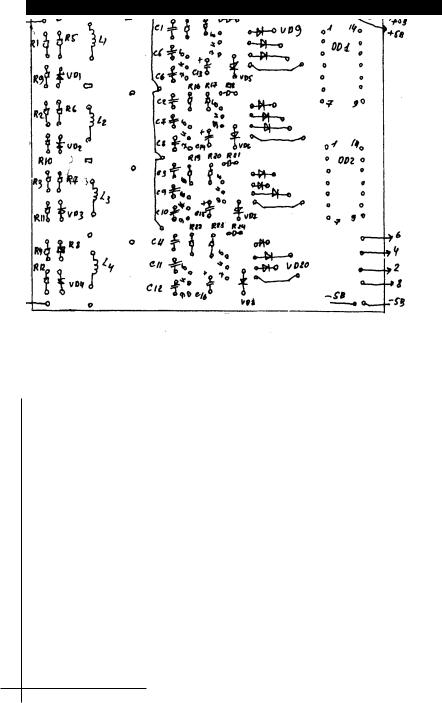

Ðèñ.14
Ðèñ.15
22 Конструктор ¹ 5/2000
МОДЕЛИ, ИГРУШКИ
Ðèñ.16 |
Ðèñ.17 |
Микросхемы К155ЛН1 можно заменить на К555ЛИ1. Малогабаритные реле РЭС-60 (паспорт 4.569.440) или любые другие с напряжением срабатывания до 5 В и током потребления до 30 мА (в противном случае необходимо менять транзисторы ключей на более мощные, а питать реле напряжением более 5 В). Важно, чтобы ток коммутации контактов реле не превышал ток потребления ходовых двигателей (в нашем случае ток коммутации реле 1 А при 6 В). Если это условие не выполняется, реле быстро выходит из строя.
Дроссель Др1 намотан на резисторе МЛТ 0,25 100 кОм 24 витка провода ПЭЛ 0,12 с отводом от середины.
Катушки L1 и L2 по 15 витков провода ПЭЛ 0,25 виток к витку на пластмассовом каркасе 5 мм, ферритовый подстроечник 4 мм.
Катушка L3 - 2 витка поверх L2, покрытой слоем тонкой бумаги на таком же сердечнике, как L1.
Дроссели L1-L4 дешифратора намотаны на двух сложенных вместе и склеенных кольцах типа К10х6х3 из феррита 1000 НМ. Можно применить магнитопровод другого сече- ния. Число витков следует определить либо опытным путем, либо рас- считать [4, 5].
Питать устройство лучше от акку-
муляторов емкостью от 1 А.ч. Провода двигателям должны быть как можно короче.
Литература
1.Миль Г. Модели с дистанционным управлением.-Л.: Судостроение, 1984.
2.Генещук Р.М. Справочник радио- любителя.-К.: Наук. думка, 1987.
3.Хоровиц Хилл. Искусство схемотехники. В 3-х томах.
4.Радио.-1980.-¹7.
5.Справочник по схемотехнике для радиолюбителя/Под ред. В.Боровского.-К.: Технiка, 1987.
Конструктор ¹ 5/2000
ua.com.sea.http://www ua.com.ra@sea mail:-E
23
НОВОСТИ, ИНФОРМАЦИЯ
Конструкции уходящего века
ГОЛОС ВОЛШЕБНОЙ СТРАНЫ
("проблема СЕТI")
E-mail: ra@sea.com.ua http://www.sea.com.ua
24
"... Где Ты, где Ты, где Ты, сын Неба?.." А. Толстой "Аэлита"
Этими словами заканчивается фантастическая, написанная еще в двадцатых годах повесть А. Толстого. Чудом спасшийся инженер Лосев с расстояния в несколько десятков миллионов километров ловит на стареньком радиоприемнике слова своей любимой!
Автор"Аэлиты", интересуясь техникой, хорошо понимал, что радиосвязь - наиболее эффективное средство обмена информацией в межпланетном масштабе. Ловить радиосигналы с Марса мечтал и знаменитый Маркони. Для этой цели в начале 30-х годов он построил двадцатиламповый приемник, но многонедельные ночные вахты в эфире, увы, не увенчались успехом.
Время шло, техника совершенствовалась, усложнялись и задачи. После войны, по мере развития ракетной техники, интерес к контактам с марсианами стал более занимать умы ракетчи- ков, чем радистов. Впрочем, для последних вопрос вскоре встал в иной плоскости: можно ли создать аппаратуру, способную уловить радиосигналы, если они идут к нам не с Марса или Венеры, а от... других звезд, преодолевая путь в десятки и сотни триллионов километров!?
Действительно, если предположить, что в Галактике имеются цивилизации, заметно продвинувшиеся по пути техни- ческого прогресса, то каким образом установить между ними связь? Вопрос о возможностях связи с другими мирами впервые проанализировали ученые Коккони и Моррисон в 1959 г. Проблема получила название CETI (Сommunication with Extraterrestrial Intelligence)
связь с внеземным разумом. Они пришли к выводу, что наиболее естественный и практически осуществимый канал связи, способный функционировать в галактических масштабах - радиосвязь! Как было показано, межзвездная связь осуществима только на волнах короче 3 м и длиннее 3 см.
Следовало сузить этот диапазон, выбрав участок, который имел бы какието "особые" преимущества. Коккони и Моррисон предложили очень изящную идею, указав частоту, на которой гипотетические искусственные сигналы неземного происхождения следует искать
âпервую очередь. Есть некий "стандарт" частоты, который находится в указанном диапазоне. Это частота радиолинии водорода (21 см), равная 1420 МГц.
Водород - самый распространенный элемент во Вселенной, следовательно, частота 1420 МГц - как бы ее "основная частота". Именно на этой частоте излу- чает космическая "глушилка" - межзвездные атомы водорода. Конечно, нельзя исключить, что частота сигнала будет равна целому кратному от "водородной частоты".

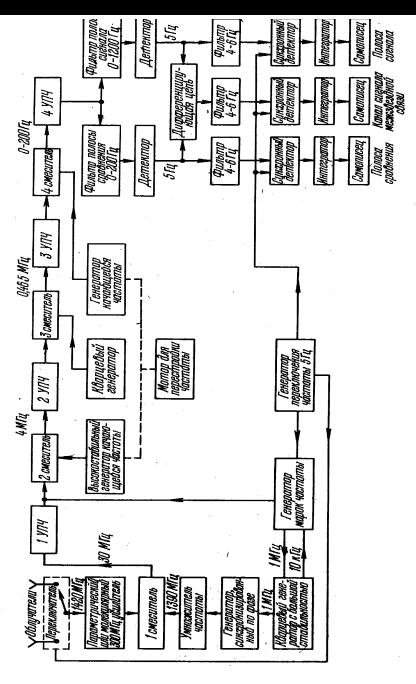

Других реально осуществимых идей
âтот момент не было, и частоту 1420 МГц выбрали в качестве исходной. Теоретики радиосвязи не остались в долгу и выдали формулу для определения расстояния, на котором может действовать электромагнитная связь:
R2=PtGtAc/4πPdet,
ãäå Pdet=êTs(B/τ)1/2; R - максимальное расстояние, на котором может действовать связь; Pt - передаваемая мощ-
