Зенитная ракетная система С-200 предназначена для борьбы |
использовавшегося в качестве мишени беспилотного самолета- |
||
|
с современными и перспективными самолетами, воздушными ко- |
разведчика “Рейс”. По словам представителя НПО “Алмаз”, |
|||
|
мандными пунктами, постановщиками помех и другими пилоти- |
скорость “Рейса” превышала скорость Ту-154М, и он был зна- |
|||
|
|
руемыми и беспилотными средствами воздушного нападения в ус- |
чительно ближе к станции наведения. Поэтому после одного |
||
|
|
ловиях интенсивного радиопротиводействия. С-200 - всепогодная |
кругового обращения антенны “Рейс” вышел из зоны обнаруже- |
||
|
|
система, ее можно эксплуатировать в различных климатических |
ния станции наведения, в то время как Ту-154М продолжал там |
||
|
|
условиях. |
|
находиться. |
|
|
|
Основными элементами зенитной ракетной системы С-200 |
Есть и другая, на наш взгляд, более правдоподобная версия. |
||
|
|
являются зенитные ракетные дивизионы и зенитные управляемые |
Попытаемся восстановить картину случившегося. |
||
|
|
ракеты. Каждый дивизион включает радиолокатор подсветки це- |
По всей видимости, как это обычно и бывает в чрезвычайных |
||
|
|
ли (РПЦ) и стартовую батарею. Радиолокатор подсветки цели |
ситуациях, произошло наложение друг на друга нескольких фак- |
||
|
|
(рис.2) представляет собой высокопотенциальную радиолокаци- |
торов. Каждый из них по отдельности не представлял никакой |
||
|
|
онную станцию непрерывного излучения. Она осуществляет со- |
опасности для российского самолета, однако в совокупности они |
||
|
|
провождение цели, вырабатывает информацию для пуска раке- |
привели к страшной трагедии. |
||
|
|
ты и подсвечивает цели в процессе самонаведения ракеты. |
В соответствии с замыслом учения на мысе Опук создавали |
||
|
|
Стартовая батарея имеет шесть пусковых установок (рис.3). |
сложную воздушную, мишенную и помеховую обстановку (рабо- |
||
|
|
На них осуществляется хранение, предстартовая подготовка и |
та постановщиков помех имеет к трагедии самое непосредствен- |
||
|
старт зенитных ракет. |
|
|
ное отношение). Для стрельбы на полигоне Опук привлекали все |
|
|
|

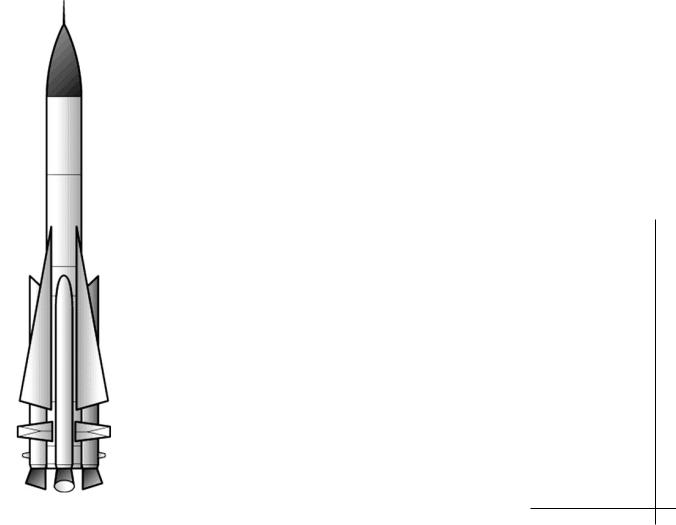

Зенитная управляемая ракета (рис.4) системы С-200 двухсту- |
имеющиеся на вооружении войск ПВО Украины зенитные ракет- |
||
|
|
пенчатая. Первая ступень состоит из четырех твердотопливных |
ные системы: С-125, С-75, С-300 и комплекс дальнего действия |
||
|
|
ускорителей. Маршевая ступень оснащена жидкостным двух- |
Ñ-200. |
||
|
|
компонентным ракетным двигателем (окислитель - азотная кис- |
В ходе учения принимались необходимые меры по обеспече- |
||
|
лота, топливо - высокотоксичный диметилгидразин). Ракета осна- |
нию безопасности, но эти ограничения носили по преимущест- |
|||
|
|
щена осколочно-фугасной боевой частью и аппаратурой для по- |
ву “азимутально-секторный” характер, т.е. над ограничениями по |
||
|
|
луактивного самонаведения. |
|
дальности стрельбы вряд ли кто задумывался. |
|
|
Тактико-технические характеристики |
|
Однако в случае привлечения зенитного ракетного комплек- |
||
|
|
са С-200 к выполнению боевых стрельб должна быть обеспече- |
|||
|
зенитной ракетной системы С-200 В(Д) |
|
на зона безопасности, в 2-2,5 раза превышающая максималь- |
||
|
|
Дальность обстрела цели: |
|
ную дальность стрельбы ЗРК. В идеале надо было освободить воз- |
|
|
|
минимальная . . . . . . . . . . . . . . . . . . . . . . . |
. . . . 17 (7) êì |
душное пространство от всех типов летальных аппаратов прак- |
|
|
|
максимальная. . . . . . . . . . . . . . . . . . . . . . . |
. 180 (240) êì |
тически над всей акваторией Черного моря (до Турции и Грузии). |
|
|
Высота цели: |
|
|
Поэтому никогда раньше, в том числе во времена бывшего |
|
|
|
минимальная . . . . . . . . . . . . . . . . . . . . . . . |
. 0,3 (0,05) êì |
СССР, боевые стрельбы по воздушным целям в районе Крымско- |
|
|
|
максимальная. . . . . . . . . . . . . . . . . . . . . . . |
40,8 (35,0) êì |
го полуострова не проводились в связи с тем, что там проходят |
|
|
|
Скорость цели: |
|
трассы воздушных судов. |
|
|
|
минимальная . . . . . . . . . . . . . . . . . . . . . . . |
. . 0 (300) ì/ñ |
Теперь о некоторых технических особенностях зенитного ра- |
|
|
|
максимальная . . . . . . . . . . . . . . . . . . . . . . . |
. . . 1200 ì/ñ |
кетного комплекса С-200В “Вега”. |
|
|
Количество зенитных дивизионов . . . . . . . . . . |
. . . . . . . äî 5 |
В “Веге” применяется непрерывный способ излучения зонди- |
||
|
Количество ЗУР в дивизионе . . . . . . . . . . . . . |
. . . äî 12 øò. |
рующего радиосигнала, и поэтому существуют два основных |
||
|
|
Время готовности к стрельбе. . . . . . . . . . . . . |
. . . . . 1,5 ìèí |
режима работы радиолокатора подсвета цели: МХИ (монохро- |
|
|
Длина ракеты . . . . . |
. . . . . . . . . . . . . . . . . . . |
. . . 10800 ìì |
матического излучения) и ФКМ (фазокодовой манипуляции). В ре- |
|
|
Калибр ракеты (маршевой ступени) . . . . . . . . |
. . . . . 860 ìì |
жиме МХИ сопровождение воздушного объекта радиолокатором |
||
|
|
Стартовая масса ракеты. . . . . . . . . . . . . . . . |
7100 (8000) êã |
подсвета цели осуществляется по трем координатам: угол мес- |
|
|
Масса боевой части |
. . . . . . . . . . . . . . . . . . . |
. . . . . . 217 êã |
та (он же аппроксимированная высота цели), азимут, скорость, |
|
|
|
|
|
|
а в режиме ФКМ - по четырем (к перечисленным координатам |
|
|
Представитель НПО “Алмаз”, которое разрабатывало ком- |
добавляется дальность). В режиме МХИ отметки от целей на эк- |
||
|
|
плекс, высказал мнение, что станция наведения комплекса, по всей |
ранах индикаторов выглядят как светящиеся полосы от верхне- |
||
|
|
вероятности, произвела захват пассажирского лайнера вместо |
го до нижнего края экрана и, что самое существенное, дальность |
||
|
|
|
|
|
до цели в этом режиме не определяется. |
|
|
|
|
|
|
publish.com.ua-http://www.ra |
|
|
|
|
При переходе на режим ФКМ оператором захвата осуществ- |
|
|
|
|
ляется так называемая выборка неоднозначности по дальности |
|
|
|
|
|
|
|
|
|
|
|
|
(что требует значительных временных затрат), сигнал на экранах |
|
|
|
|
|
приобретает “нормальную” форму, и появляется возможность точ- |
|
|
|
|
|
ного определения дальности до цели. Эта операция обычно за- |
|
|
|
|
|
нимает до 30 с и при стрельбе на небольшие расстояния не при- |
|
|
|
|
|
меняется, поскольку выбор неоднозначности по дальности и |
|
|
|
|
|
время пребывания мишени в зоне пуска составляют сопостави- |
|
|
|
|
|
мые величины. Поэтому определение дальности до цели на та- |
|
|
|
|
|
ком незначительном расстоянии до нее приведет к ее неминуе- |
|
|
|
|
|
мому пропуску, что означает на практике получение неудовле- |
ra@sea.com.ua |
|
|
|
|
творительной оценки за выполнение боевой задачи. |
|
|
|
|
Полигонные условия не всегда позволяют размещать средст- |
|
|
|
|
|
|
|
|
|
|
|
|
ва автоматизации и, самое существенное, обеспечивать их ра- |
|
|
|
|
|
диолокационное обеспечение. На полигоне режим поиска С-200, |
|
|
|
|
|
как правило, реализуется с помощью “грубого” целеуказания от |
|
|
|
|
|
собственных средств радиолокационной разведки С-200: РЛС |
mail:-E |
|
|
|
|
5Н84А и радиовысотомера ПРВ-17. Отметим, что основной |
|
|
|
|
способ получения точного целеуказания для “двухсотого”, обла- |
|
|
|
|
|
|
|
|
|
|
|
Ðèñ.3 |
дающего сравнительно слабыми поисковыми возможностями, |
|
|
|
|
|
|
|
|
|
|
|
|
$ |
Конструктор ¹ 12/2001 |
|
|
|
|
|
|
АКТУАЛЬНЫЙ РЕПОРУБÐТАЖИКА |
предусматривается от автоматизированных систем управления, |
осуществили захват цели и пуск ракеты по цели в режиме сопро- |
|
обеспечивающих беспоисковое точное обнаружение целей. |
вождения воздушного объекта по трем координатам. |
|
Поскольку точного целеуказания на мысе Опук наверняка не |
Технически возможна ситуация, когда стреляли очередью из двух |
|
было, то в такой ситуации обычно используется режим сектор- |
ракет, одна из которых захватила ближний сигнал от мишени |
|
ного поиска по азимуту (сканирования). Применяется режим “уз- |
“Рейс”, а вторая - дальний отраженный сигнал от Ту-154М. Та- |
|
êèé ëó÷” (0,7° шириной), поскольку дальность до мишени срав- |
ким образом, первая из ракет уничтожила мишень, а вторая - |
|
нительно небольшая, и цель по своим характеристикам класси- |
рейсовый самолет. |
|
фицируется как малоразмерная. Однако такой же режим при- |
Таким образом, никаких перенацеливаний и перезахватов, о |
|
меняют для поиска целей на больших дальностях и высотах. Та- |
которых столь много говорилось, не было: вторая (или первая) |
|
ким образом, первые два шага к трагедии были сделаны: во-пер- |
ракета с самого начала однозначно шла на гражданский само- |
|
вых, точного целеуказания не было, во-вторых, для поиска |
ëåò. |
|
малоразмерной цели были применены те же режимы и виды сиг- |
Не следует сбрасывать со счетов следующий немаловажный |
|
нала, которые применяют для поиска высоколетящих крупнораз- |
зенитный ракетный нюанс. Богатый опыт боевых стрельб на по- |
|
мерных целей. |
|
лигонах и учениях на местах постоянной дислокации свидетель- |
В основе мишенной обстановки были маловысотные и мало- |
ствует: независимо от того, какой зенитный ракетный дивизион |
|
размерные цели, которые обозначались летательными аппара- |
выполняет боевую стрельбу, одновременно с ним тренировки по |
|
тами типа “Рейс” или БСР. Дальность запуска их с кораблей ВМФ, |
обнаружению, захвату и сопровождению этих же мишеней осу- |
|
как правило, не более 50-70 км. “Встреча” зенитных ракет с це- |
ществляют другие дивизионы, даже не задействованные в соот- |
|
лью должна была произойти на дальности 25-35 км. Так как мыс |
ветствии с планом учений. |
|
Опук имеет существенное превышение над уровнем моря, по- |
Предположим, боевую стрельбу с мыса Опук выполняли зенит- |
|
иск возможных целей осуществлялся при угле места 0-1°. Íî åñ- |
ный ракетный дивизион с заданным литером настройки РПЦ и |
|
ли при поиске маловысотной цели установить на РПЦ угол ме- |
дивизион с точно таким же литером из Севастополя, Феодосии |
|
ста приблизительно в 1° и аппроксимировать луч радиолокато- |
или из Евпатории сопровождал в порядке тренировки российский |
|
ра подсвета цели до дальности 290-300 км, то в луче РПЦ на |
самолет Ту-154. Даже в случае выключения “мощности” стреля- |
|
этой дальности окажется и цель, летящая на высоте 10-12 км. |
ющим дивизионом “тренирующийся” дивизион идеально “подсве- |
|
Следовательно, в конкретный момент времени произошло |
чивал” цель ракете, находящейся тем временем в полете. Таким |
|
совпадение биссектрисы боевого сектора выполнения стрельб, |
образом, и в этом случае подсвет был, самонаведение осуще- |
|
направление луча РПЦ стреляющего дивизиона, высотно-скоро- |
ствлялось, поражение “цели” (Ту-154М) и при этом стечении об- |
|
стных характеристик полета Ту-154М (находящегося на дально- |
стоятельств неизбежно. Подобное развитие ситуации при ана- |
|
сти 250-300 км) и мишени, запущенной с дальности 60 км (при |
лизе трагедии исключать никак нельзя. |
|
высоте ее полета 0,8-1,5 км). Таким образом, РПЦ после сектор- |
Наконец, о дальности поражения в 300 км и более. По ТТХ ЗРК |
|
|
ного поиска при установленной |
С-200В считается, что далее 255 км поражение цели маловеро- |
|
ширине диаграммы направлен- |
ятно. Однако “двухсотый” (по-своему очень оригинальный ком- |
|
ности в режиме монохроматиче- |
плекс) сконструирован с очень большим запасом прочности и мо- |
|
ского излучения “подсвечивал” |
дернизационным резервом, которые подчас просто поразитель- |
|
сразу две цели - мишень и рейсо- |
íû. |
|
вый самолет. |
В советские времена при боевых стрельбах одна ракета, про- |
|
На дальности в 250-300 км от- |
скочив “окрестности” цели, продолжала полет, и этот “свобод- |
|
метка от цели, имеющей боль- |
ный” полет продолжался около 4 мин. Изделие устойчиво управ- |
|
шую эффективную отражающую |
лялось, все на борту ракеты проходило в штатном режиме, т.е. |
|
поверхность, на экранах индика- |
энергетики ракеты хватало для устойчивой работы контура уп- |
|
торов по своей интенсивности |
равления. Она не самоликвидировалась и “улетела” на 386 км. |
|
практически идентична с отметка- |
Наконец, в режиме МХИ вполне возможны захват целей на |
|
ми от малоразмерных и маловы- |
дальности 390-410 км и переход на автосопровождение головкой |
|
сотных целей, попадающих в ни- |
самонаведения целей на дальности 290-300 км. |
|
жний и сильно изрезанный лепе- |
Каковы же главные причины, приведшие к трагедии в аквато- |
|
сток диаграммы направленности. |
рии Черного моря? Кратко и банально - нарушение правил тех- |
|
Более того, совпали радиальные |
ники безопасности. |
|
скорости перемещения обеих це- |
С образованием в 1991 г. новых независимых государств не- |
|
лей. В ходе выполнения боевых |
которым из них проводить боевые стрельбы стало практически |
|
стрельб обстановка усложнялась |
негде. Это коснулось в первую очередь Украины, на территории |
|
помехами, что существенно уве- |
которой осталось значительное количество частей и соединений |
|
личивает вероятность ошибочных |
противовоздушной обороны. Некоторое время практические |
|
действий расчетов стреляющих |
стрельбы украинская ПВО вообще не устраивала. Выучка рас- |
|
дивизионов. |
четов стала стремительно снижаться, и в определенный момент |
|
Операторы, увидев на экра- |
времени встал вопрос об их способности выполнять боевые за- |
|
нах индикаторов отметку от Ту- |
дачи по своему предназначению. Руководство МО Украины на- |
|
154М, могли принять ее за сигнал |
шло выход в том, чтобы организовывать тактические учения с бо- |
|
от мишени “Рейс”, тем более что |
евой стрельбой в Крыму, причем пуски зенитных ракет осуще- |
|
в режиме МХИ на экранах вы- |
ствлять в сторону моря. Другого места для выполнения боевых |
|
свечивается информация без |
стрельб зенитными ракетными войсками в Украине, по всей ви- |
|
дальности до цели. Расчеты, ра- |
димости, нет. |
|
ботая в МХИ, в связи с малым |
Выбрать “окно” для выполнения стрельб и тем более оповес- |
|
располагаемым временем для об- |
тить не только свои ведомства, но органы других государств в |
|
стрела мишени, не желая полу- |
такой обстановке весьма сложно. Таким образом, сам выбор Кры- |
|
чить два балла за пропуск учеб- |
ма как места для проведения тактических учений соединений и |
|
но-боевой цели, могли не перей- |
частей ПВО с боевой стрельбой создает реальные предпосыл- |
Ðèñ.4 |
ти в режим определения дально- |
ки для чрезвычайных происшествий. Технически же процесс раз- |
сти до цели (ФКМ), а сразу же |
вивался по одному из приведенных сценариев... |
|
Конструктор ¹ 12/2001
ua.com.ra@sea mail:-E
ra.http://www
publish-
com. ua.
%
E-mail: ra@sea.com.ua http://www.ra-publish.com.ua
&
СЕКРЕТЫРУБРИКАТЕХНОЛОГИИ
Если вы постоянно занимаетесь конструированием, то вам интересно будет узнать, что нового появилось на рынке для облегчения вашего труда. В статье описаны материалы, применяемые
при соединении металлов.
Слиток для паяния без паяльника US-2
Внешний вид слитка показан на рис.1. Состав его не сообщается, однако по ряду признаков можно предположить, что в его состав входят порошки магния и алюминия. Судя по весу, тяжелых металлов (олова и свинца) в нем нет.
Согласно прилагаемой инструкции, им можно паять сталь, желе-
зо, алюминий, латунь, оцинковку, бронзу, медь, чугун, нержавейку и
их сплавы.
Как им пользоваться? Зажигалкой зажечь участок припоя, и капельку раскаленного (размягченного) сплава положить на предварительно очищенную от краски и ржавчины трещину или отверстие металла. Через 5 с для поднятия температуры горения подуть на каплю до образования вспышек. Далее не успевший застыть сплав разровнять круговыми движениями по поврежденному участку и дать остыть 10…15 мин. Запаянный уча- сток выдерживает температуру до
160îС и давление до 5 атм. Одним слитком можно запаять несколько десятков отверстий (в зависимости от их размеров).
Практически им можно запаивать трещины и отверстия в водопроводных трубах, алюминиевых морозилках холодильников, металлических кастрюлях и бочках (запаивать желательно с двух сторон).
Стоит слиток 5…7 грн. и продается почти на всех рынках Киева. Производят его в Венгрии. Срок годности не ограничен.
Самофлюсующий припой ПАС
Внешний вид показан на рис.2. Паяется паяльником мощностью более 40 Вт (лучше 60…90 Вт). Припой предназначен для пайки
алюминиевой фольги, алюминие-
вых проводов, медных и стальных деталей (проводов). Температура
пайки 250îÑ.
Состав его не сообщается, но, судя по весу, в слитке есть олово.
Способ применения. Жало паяльника очищают от остатков старого флюса и припоя и залуживают припоем ПАС. Предварительно обезжиренный (очищенный) участок фольги или провода натирают до равномерного залуживания. Залуженные поверхности можно паять между собой как припоем ПАС, так и обычным оловянно-свинцо- вистым, но прочность пайки при этом ухудшается. Этим припоем можно паять оборванные алюминиевые провода скрытой электропроводки или удлинять эти провода в коробках электророзеток, запаи-
ДЛЯ ВАС, УМЕЛЬЦЫ
(что нового предлагает рынок для пайки металлов)
|
Н.П. Власюк, г. Киев |
вать отверстия в алюминиевых или |
вать энергию карандаша реко- |
металлических кастрюлях. |
мендуется: |
Изготавливают припой в Мари- |
не наклонять карандаш, так как |
уполе, продают на рынках Киева - |
происходит рассеяние тепла; |
“Караваевы дачи”, “Юность” и др. |
дольше прогревать более тол- |
Стоит припой 3…4 грн. Срок год- |
стую деталь в соединении; |
ности не ограничен. |
учитывать теплоотвод прилегаю- |
Карандаш “Вулкан” |
щих массивов материалов. |
Внешний вид карандаша пока- |
Карандаш диаметром 9 мм (см. |
зан на рис.3. Карандаш предназ- |
таблицу) предназначен для свар- |
начен для сварки - пайки всех ти- |
ки - пайки листов металла толщи- |
пов стали и чугуна (железоуглеро- |
ной 1…1,5 мм внахлест или толщи- |
дистых сплавов). По мнению авто- |
ной 2…3 мм - встык. Время горения |
ра изобретения Лебедева, каран- |
12±2 с. Длина шва на горизон- |
даш является энергонезависимым |
тальных швах 5…6 см, а на верти- |
термохимическим паяльно-свароч- |
кальных поверхностях (настенных) |
ным средством, значительно отли- |
äî 4…5 ñì. |
чающимся от традиционных спо- |
Последовательность действий |
собов сварки и пайки металлов, и |
при сварке - пайке следующая. |
не является по принципу действия |
Подготовить державку - деревянный |
ни сваркой, ни пайкой в отдельно- |
или металлический стержень длиной |
сти. Состав карандаша держится в |
15-20 см с диаметром по внутрен- |
секрете. |
ней части гильзы. Детали для пай- |
Карандаши изготовляют диаме- |
ки - сварки установить внахлест. |
тром 4…16 мм, каждый из которых |
Прижать и зафиксировать их. Уда- |
предназначен для сварки - пайки |
лить старую краску и смазку. Ржав- |
металлов определенной толщины |
чину можно оставить. Плотно вста- |
(см. таблицу). |
вить державку в полую часть каран- |
Ðèñ.2
перемещайте карандаш быстро - не будет схватывания. Если свариваемые детали разной толщины, чуть дольше прогревайте более толстый металл.
При пользовании карандашом необходимо соблюдать правила пожарной безопасности и личной защиты от ожогов. При работе в помещении необходимо обеспе- чить вытяжную вентиляцию. Не допускать детей к карандашу и его использованию.
Карандаш Лебедева выпускается в нескольких вариантах, каждый из которых имеет свое название:
ТЕРМИТ - режущий карандаш для всех типов железа и чугуна (железоуглеродистых сплавов) толщиной до 8 мм и прутков до 25 мм; ВУЛКАНм - карандаш для пайки
-сварки деталей из меди; ТЕРМИТша - шашка для термо-
обработки (разогрев до 1300°С); ВУЛКАНша - шашка для пайки -
сварки труб малого диаметра. Описанный выше карандаш име-
ет недостатки: он боится сырости, т.е. отсыревший карандаш использованию не подлежит, и стоит дорого (может, из-за большого числа посредников). Стоимость карандаша диаметром 9 мм - 15 грн., что
Ðèñ.3
Толщина металла, мм |
0,3-0,6 |
0,7-1,0 |
1,0-1,5 |
1,5-2,5 |
2-3 |
3-3,5 |
3,5-4 |
4-5 |
5-6 |
Диаметр карандаша, мм: |
|
|
|
|
|
|
|
|
|
при соединении внахлест |
4 |
7 |
9 |
10 |
12 |
14 |
14 |
14/16 |
16 |
при соединении встык |
- |
- |
- |
- |
9-10 |
12 |
14 |
14/16 |
16 |
При толщине металла свыше 2 мм рекомендуется сварка встык разделкой кромок. Кромки не более 1/3 толщины заготовки под углом 45°.
Сварка внахлест рекомендуется для толщины не более 3 мм. При толщине 3 мм подрезают одну кромку детали под углом 45°. Величина нахлеста не более 5 мм. Прочность шва встык 30…35
êã/ìì2, внахлест - 40…50 кг/мм2. Свариваемые детали в месте соединения должны быть прогреты до красна (1000°С) направленным пламенем карандаша. Без такого прогрева сварочный шов (припой) не образуется, а в месте соединения остается продукт горения - стекло-
видная окалина.
Чтобы эффективно использо-
даша. Надеть солнцезащитные оч- ки. Поджечь карандаш газовой зажигалкой или четырьмя одновременно горящими спичками, подержав головку карандаша в пламени 5 с. Поднести карандаш к месту сварки. Держать под углом 70…90°. Расстояние между горящим концом карандаша и поверхностью сохранять постоянно 2…3 мм. Выдержать карандаш в одном месте, в начале шва, 3…4 с для прогрева металла. Увидев блестящую массу выделяющегося припоя, перемещать карандаш вдоль шва со скоростью 2…4 мм/с, совершая при этом круговые движения поперек шва. Удалить шлак с остывшего шва.
ВНИМАНИЕ. После начала движения карандаш не останавливайте - может прожечь металл. Не
явно не по карману для потенциальных пользователей. Срок хранения карандаша - 2 года при темпе-
ратуре от +5 до +25îС и влажности 60%. Такие условия хранения не являются приемлемыми для потребителей, так как летом температура воздуха поднимается до
+40îС, а в зимнее время и температура низкая, и влажность высокая.
Несмотря на эти недостатки, карандаши будут полезны для сварки - пайки металлов в условиях, когда нет возможности применить сварку (в дороге, поле). Кстати, страна и фирма-изготовитель в инструкции не указаны. Однако, судя по уровню развития сварочного дела в столице, изобретены и изготовлены карандаши, по-видимо- му, в Киеве.
Конструктор ¹ 12/2001
СЕКРЕТЫ ТЕХНОЛОГИИРУБРИКА
Операционный усилитель — "дитя огня"
(Продолжение. Начало см. в РК 3-12/2000; 1-11/2001) |
А.Леонидов, г. Киев |
|
На рис.50 показана частотная характеристика для AD8005, включенного по схеме неинвертирующего усилителя при трех различных коэффициентах передачи. Как нетрудно видеть, по уровню 3 дБ при G= +10 полоса усиливаемых частот равна 70 МГц!
Номинал резистора цепи ООС при этом 500 Ом. Включение CF ОУ типа AD8005 имеет свои особенности как для схемы неинвертирующего, так и для схемы инвертирующего усилителя. Это следует из того, что данный ОУ - высокочастотный прибор.
Так, входной импеданс устанавливается равным 50 или 75 Ом, для чего соответствующий вход соединяют с земляной шиной через соответствующий резистор так, как это показано на рис.51.
Ðèñ.50
Вторым важным моментом является развязка высокочастотного ОУ по цепям питания. Она осуществляется путем установки в параллель электролитического и керамического конденсаторов по выводам микросхемы. При этом конденсаторы должны быть размещены на минимально возможном расстоянии от корпуса ОУ и хорошо заземлены.
Лучше всего, если применены танталовые или ниобиевые электролиты. Дополнительным удобством AD8005 (это касается вообще значительного количе- ства типов современных ОУ фирмы “Analog Devices”) является возможность работы от однополярного источника питания +5 В.
Рассматриваемый ОУ полностью работоспособен и при ощутимой емкостной нагрузке на выходе. Но при этом для обеспечения устойчивости рекомендовано подключение последовательно с выходом небольшого постоянного рези-
стора, сопротивление которого зависит от емкости нагрузки.
Например, для инвертирующего усилителя при коэффициенте передачи G= +5 и последовательном резисторе 10 Ом емкость нагрузки может достигать 80 пФ для всей рабочей полосы частот.
Потребность современного общемирового рынка электронных компонентов
âсамых разнообразных ОУ вообще и
âмалошумящих широкополосных, в ча- стности, оказалась настолько колоссальной, что для удовлетворения постоянно растущего спроса задействована научная и производственная мощь всех ведущих мировых производителей,
âтом числе фирмы “Texas Instruments”. Огромное внимание в настоящее время уделяется не только вопросам максимального повышения скорости нара-
DA AD8005 Ñ1, Ñ3 10 ìêÔ õ 16 Â C2, C4 0,1 ìêÔ
Ðèñ.51
стания выходного напряжения и увели- чения полосы усиления высокочастотных ОУ, но и максимально возможному снижению спектральной плотности напряжения шума!
В настоящее время фирма “Texas Instruments” освоила производство ряда широкополосных ОУ со сверхнизкой спектральной плотностью напряжения шума. Так, изделия THS4031 и TНS4032, представляющие собой соответственно одинарный и сдвоенный ОУ, имеют следующие параметры:
полоса пропускания (по уровню 3 дБ) 100 МГц;
скорость нарастания выходного напряжения 100 В/мкс;
напряжение питания от ±5 до +15 В; спектральнаÿ ïлотность напряжения
øóìà 1,6 íÂ/√Ãö.
Естественно, что фирма “Analog
Devices” при всех своих возможностях была лишена только одной! А именно - не отреагировать на подобное изделие!
Вскоре “Analog Devices” предложила серию быстродействующих Rail-to-Rail ОУ таких, как AD8051, AD8052, а также счетверенный ОУ типа AD8054. Не посчитала возможным остаться в стороне и еще одна известная в мире фирма “National Semiconductor”, выйдя на рынок с уникальным по своим параметрам изделием!
Это ОУ типа CLC5509, который выпускается в миниатюрном корпусе, предназначенном для монтажа на поверхность платы. Его частотный диапазон 33 МГц при скорости нарастания 200 В/мкс, что само по себе является нормой.
Но вот уровень спектральной плотнî- сти шума составил всего 0,58нВ/√Гц! Это, несомненно, выдающееся достижение. Вот почему этот ОУ стал пользоваться колоссальной популярностью у производителей радаров, сонаров, связной техники, а также его можно применять в качестве усилителя сигналов магнитных головок самых “крутых” и профессиональных видеомониторов.
И снова фирма “Analog Devices” сумела достойно отреагировать, выпустив новейшее изделие - широкополосный ОУ типа AD604. Его паспортное значе- ние ñïектральной плотности шума 0,8 нВ/√ Гц. Но при этом он почти в три раза превосходит CLC5509 по ширине полосы!
Кроме того, этот ОУ принадлежит к разновидности изделий с регулируемым коэффициентом передачи. К тому же AD604 обладает и высоким входным импедансом. Поэтому немедленно завоевал себе популярность в профессиональных мобильных системах связи.
Все сказанное позволяет с большой уверенностью утверждать, что схемотехника ближайшего будущего подвергнется невиданному ранее нашествию ОУ - высокочастотных, широкополосных, надежных! Экономных и малогабаритных! Поэтому с полным правом можно сказать, что ОУ - это не только “дитя огня”, но и краеугольный камень электроники и измерительной техники настоящего и будущего!
Конструктор ¹ 12/2001
ua.com.ra@sea mail:-E
ra.http://www
publish-
com. ua.
'
E-mail: ra@sea.com.ua http://www.ra-publish.com.ua
СЕКРЕТЫРУБРИКАТЕХНОЛОГИИ
В помощь конструктору-любителю
(Продолжение. Начало см. в РК 8-11/2001) |
О. Г. Рашитов, г. Киев |
|
|
|
Таблица 1 |
Антикоррозийная и декоративная обработка
стали (железа)
Для предохранения стали (железа) от ржавления в практике применяют такие методы обработки, как антикоррозийное и декоративное покрытия.
Рассмотрим наиболее простые, приемлемые в практике радиолюбителя способы покрытия стальных деталей: оксидирование, воронение, фосфатирование, пассирование, химическое никелирование, электрохимическое окрашивание и т.д.
Оксидирование. Это очень простой способ покрытия поверхностей деталей. Данный процесс нетрудоемкий и дешевый. Для оксидидирования необходимы следующие операции: очистка детали, полировка, декапирование (химическое удаление пленки окиси с поверхности детали).
В эмалированной посуде разводят раствор, подогревают его и опускают в него деталь. Оксидирование заканчивают обмывкой детали горячей водой. Далее деталь обрабатывают раствором хромпика (120 г/л)
при температуре примерно 600С в течение 1-2 мин. Потом деталь сушат и смазывают машинным маслом.
Растворы для декапирования и оксидирования деталей првиедены в табл.1 (все опасные химические реактивы выделены полужирным шрифтом)
Воронение. Это простой процесс полу- чения защитной пленки на поверхности детали. Детали приобретают очень приятный цвет от синих до черных тонов. Для этого деталь шлифуют, при необходимости полируют. Далее очень хорошо обезжиривают и нагревают до 220-235°С (закаленные детали, у которых температура отпуска ниже 220-235°С, воронению не подвергают, так как при таком нагреве деталь потеряет свои механические свойства) и затем протирают ветошью, смоченной конопляным маслом. Растительные масла других типов дают менее приятные тона цветов воронения. Можно проводить воронение в следующем горя- чем растворе:
Âîäà – 1000, |
Температура |
|
азотнокислый |
100°С, время |
|
барий – 45, |
воронения 30 |
|
ортофосфорная |
мин. Пленка |
|
кислота – 4 |
глянцевая, синяя |
|
|
|
|
Обработанную таким образом деталь промывают горячей водой, сушат и смазывают машинным маслом. Таким образом, при оксидировании и воронении на поверхности детали образуется очень приятного черного или темно-синего цвета защитная пленка. Если Вы хотите получить очень красивые цвета защитной пленки голубых и
Конструктор ¹ 12/2001
|
1-é |
|
Серная кислота – 3-5 г/л |
Температура 18°С, время |
|
|
|
раствор |
|
|
|
обработки до 1мин |
|
|
2-é |
|
Соляная кислота – 3-5 г/л |
Òî æå |
|
|
|
раствор |
|
|
|
|
|
|
3-é |
|
Соляная кислота – 20-30 г/л, |
Температура 18°С, время |
|
|
|
раствор |
|
серная кислота – 50-80 г/л |
обработки до 10 с |
|
|
|
Растворы (в весовых частях) для оксидирования |
|
||||
|
1-é |
|
Âîäà – 1000, |
|
Температура 135°С, время |
|
|
раствор |
|
едкий натр – 650, |
|
оксидирования 90 мин. |
|
|
|
|
нитрат натрия (NaNO3) – 175 |
|
Пленка черная, блестящая |
|
|
2-é |
|
Âîäà – 1000, |
|
Температура 140°С, время |
|
|
раствор |
|
едкий натр – 500, |
|
оксидирования 90 мин. |
|
|
|
|
нитрат натрия – 500 |
|
Пленка черная, интенсивная |
|
|
3-é |
|
Âîäà – 1000, |
|
Температура 150°С, время |
|
|
раствор |
|
едкий натр – 1500, |
|
оксидирования 10 мин. |
|
|
|
|
нитрат натрия – 30 |
|
Пленка черная, матовая |
|
|
4-é |
|
Âîäà – 1000, |
|
Температура 140°С, время |
|
|
раствор |
|
едкий натр – 750, |
|
оксидирования 90 мин. |
|
|
|
|
селитра натриевая – 225, |
|
Пленка черная, блестящая |
|
|
|
|
нитрат натрия (NaNO2) – 60 |
|
|
|
|
5-é |
|
Âîäà – 1000, |
|
Температура 100°С, время |
|
|
раствор |
|
азотнокислый кальций – 30, |
|
оксидирования 45 мин. |
|
|
|
|
ортофосфорная кислота – 1, |
|
Пленка черная, матовая |
|
|
|
|
перекись марганца – 1 |
|
|
|
|
6-é |
|
Âîäà – 1000, |
|
Температура 70°С, время |
|
|
раствор |
|
гипосульфит натрия – 80, |
|
оксидирования 20 мин |
|
|
|
|
хлористый аммоний – 60, |
|
(температура 20°С, время |
|
|
|
|
ортофосфорная кислота – 7, |
|
оксидирования 60 мин). |
|
|
|
|
азотная кислота – 3 |
|
Пленка черная, матовая |
|
светло-синих оттенков, обрабатывать де- |
при этом выделяется большое количество во- |
||||||
таль следует следующими растворами: |
дорода. Процесс выделения водорода про- |
||||||
|
|
|
|
|
|
|
|
|
|
1-é |
Âîäà – 120, |
|
|
Температура раствора |
|
|
|
раствор |
хлорное железо – 30, |
|
|
20°С, время обработки |
|
|
|
|
азотнокислая ртуть – 30, |
20 мин. Цвет пленки |
|
||
|
|
|
соляная кислота – 30, |
|
|
голубой |
|
|
|
|
этиловый спирт – 120 |
|
|
|
|
|
|
2-é |
Âîäà – 1000, |
|
|
Температура 100°Ñ, |
|
|
|
раствор |
гидросернистый натрий – 120, |
время обработки 60 мин. |
|
||
|
|
|
ацетат свинца – 30 |
|
|
Цвет пленки светло-синий |
|
Далее процесс обработки такой же, как |
должается примерно 1-1,5 ч. Затем деталь |
||||||
и при обычном воронении. |
выдерживают в растворе еще 10-15 мин. По- |
||||||
|
|
Фосфатирование. В результате такого |
том очень хорошо промывают горячей во- |
||||
процесса на поверхности образуется защит- |
дой, сушат и тщательно смазывают мас- |
||||||
ная пленка, обладающая высокими антикор- |
ëîì. |
|
|
|
|||
розийными свойствами. Процесс фосфати- |
Очень хорошо ложатся на фосфатирован- |
||||||
рования проводится следующим образом: |
ные детали различные краски и лаки. |
|
|||||
зачищаем, полируем, обезжириваем и дека- |
Можно провести также и холодное фос- |
||||||
пируем (в течение 1 мин в 5%-ном раство- |
фатирование. Пленки в этом случае получа- |
||||||
ре серной кислоты) стальную деталь и погру- |
ются качеством ниже, поэтому чаще их ис- |
||||||
жаем в подогретый до 97-99°С раствор (35 |
пользуют как грунт под окраску. |
||||||
г/л) мажефа (фосфорнокислые соли мар- |
Растворы для холодного фосфатирова- |
||||||
ганца и железа). Реакция идет очень бурно, |
ния приведены в табл.2. |
||||||
|
|
|
|
|
|
Таблица 2 |
|
|
|
|
|
|
|
|
|
|
1-é |
Мажеф – 30 г/л, |
|
|
Температура 18°С, время |
|
|
|
раствор |
азотнокислый цинк – 40 г/л, |
|
обработки 40 мин |
|
||
|
|
|
фтористый натрий – 10 г/л |
|
|
|
|
|
2-é |
Мажеф – 25 г/л, |
|
|
Температура 18°С, время |
|
|
|
раствор |
азотнокислый цинк – 35 г/л, |
|
обработки 20 мин |
|
||
|
|
|
нитрит натрия – 3 г/л |
|
|
|
|
