Материал: rk0112

СЕКРЕТЫ ТЕХНОЛОГИИРУБРИКА

Таблица 3

1-é

Едкий натр (или калий) – 50-100 г/л, жидкое стекло

раствор

(силикатный клей) – 2 г/л

2-é

Сода кальцинированная (или поташ) – 100-150 г/л,

раствор

жидкое стекло – 2-3 г/л

3-é

Едкий натр – 7 г/л, сода кальцинированная – 15 г/л,

раствор

фосфорнокислый натрий – 3 г/л, мыло – 1 г/л

4-é

Едкий натр – 4 г/л, сода кальцинированная – 16 г/л,

раствор

поташ – 3 г/л, перекись марганца – 1 г/л

5-é

Тринатрийфосфат – 7 г/л, сода кальцинированная –

раствор

7 г/л, концентрат ОП-7 – 3 г/л

6-é

Сода кальцинированная – 20 г/л, хромник – 1 г/л

раствор

7-é

Едкий натр – 70 г/л, тринатрийфосфат – 40 г/л,

раствор

жидкое стекло – 10 г/л

Таблица 4

1-é

Âîäà – 1000 ã,

Температура раствора 90°Ñ,

раствор

хлористый никель – 30,

время никелирования из

гипофосфит натрия – 10,

расчета нарастания пленки 6-7

аммиак (25%) – 50,

мк/ч. Пленка полублестящая

лимоннокислый натрий – 100

2-é

Âîäà – 1000,

Температура 90°С, нарастание

раствор

хлористый никель – 45,

пленки 15 мк/ч, покрытие очень

хлористый аммоний – 40,

качественное и блестящее

гипофосфит натрия – 20,

лимоннокислый натрий – 45

3-é

Âîäà –1000,

Температура 92°С, нарастание

раствор

хлористый никель – 30,

5-8 мк/ч, пленка блестящая

гипофосфит натрия – 10,

гликолевокислый натрий – 10

4-é

Âîäà – 1000,

Температура 90°С, нарастание

раствор

хлористый никель – 22,

до 35 мк/ч, пленка

гипофосфит натрия – 30,

полублестящая

янтарнокислый натрий – 15

5-é

Âîäà – 1000,

Температура 90-92°Ñ,

раствор

сернокислый никель – 20,

нарастание 15 мк/ч, пленка

гипофосфит натрия – 20,

полублестящая. Очень хорошо

уксуснокислый натрий – 8

ложится на углеродистые стали

течение 1-2 ч. А если деталь закалена, то

1) медный купорос растворяют в 1/4 ко-

поступают так: деталь прогревают в течение

личества воды;

4-6 ч при температуре немного ниже тем-

2) в полученный раствор добавляют сахар;

пературы отпуска. В процессе никелирова-

3) отдельно едкий натр разводят в 1/4

ния в пленке никеля образуются микропоры.

âîäû;

Они могут стать на воздухе, а особенно во

4) в этот раствор при помешивании не-

влажной среде очагом коррозии. Избежать

большими порциями вводят раствор медно-

микропор возможно двумя способами:

го купороса с сахаром; как только раство-

1) протирают никелированное покрытие

ры хорошо смешаются, добавляют оставшу-

пастой из окиси магния и воды, а далее де-

þñÿ âîäó.

капируют 2 мин в 50%-ном растворе соля-

Затем деталь необходимо зачистить, за-

ной кислоты, затем хорошо промывают;

полировать, обезжирить в одном из раство-

2) покрытую никелем деталь нагревают до

ров, которые применяют при никелировании.

200-300°С и выдерживают при такой темпе-

Из меди красной (М0, М1) подготавливают

ратуре 1-1,5 ч, затем горячую деталь поме-

дополнительный электрод. К этому электро-

щают в рыбий жир; когда деталь остынет, ос-

ду и детали подсоединяют источник посто-

татки жира удаляют с поверхности.

янного тока 4-6 В (можно батарейку, конеч-

Электрохимическое окрашивание.

но, новую типа КБС на 4,5 В). Плюс подклю-

При этом способе можно получить очень

чают к медному электроду, а минус - к де-

красивое декоративное покрытие. А если де-

òàëè.

таль еще и покрыть лаком, то получается до-

Внимание! Нужно соблюдать очеред-

вольно надежное антикоррозийное покры-

ность: вначале опускают в раствор электрод,

тие. Стальные детали можно окрасить в лю-

а только потом деталь. А через 5-10 с ис-

бой цвет. Состав раствора для окрашива-

точник постоянного тока отключают. Про-

ния: медный купорос - 60 г/л, сахар (рафи-

цесс окраски идет без подключения источ-

над) - 90 г/л, едкий натр - 45 г/л.

ника. За время от 2 до 25 мин деталь на-

Готовят раствор в следующей последова-

чинает окрашиваться последовательно в

тельности:

следующие цвета: коричневый, фиолетовый,

Конструктор ¹ 12/2001

СЕКРЕТЫРУБРИКАТЕХНОЛОГИИ / ТВОЕ ПОМЕСТЬЕ

синий, голубой светло-зеленый, желтый,

су наносят тампоном и прочищают места

Таблица 5

оранжевый, красно-лиловый, зеленовато-

ржавчины. При этом деталь еще и хорошо

Снима-

Состав, которым

Количе-

синий, зеленый, розово-красный. При этом

полируют.

åìîå

снимается покрытие

ñòâî,

деталь можно спокойно кратковременно

Зачищенную поверхность покрывают спе-

покрытие

ã/ë

вынимать из раствора для просмотра окра-

циальным грунтом. Грунт должен обладать

Õðîì

Едкий натр

200

ски и снова опускать в раствор. Окраска бу-

повышенной адгезией (способностью прили-

Никель

Азотная кислота

30

дет идти нормально. Если держать деталь в

пать и держаться на поверхности обраба-

(концентрированная)

растворе более 25-30 мин, цикл окраски

тываемой поверхности). Это обеспечивает

Ìåäü

Хромовый ангидрид,

150

(цвет) будет многократно повторяться. Как

прочность всего покрытия - грунт плюс кра-

серная кислота

1,5

только появится нужный цвет, деталь необ-

ска. Без грунта краска плохо держится на де-

Свинец

Едкий натр

100

ходимо вынуть из раствора, промыть, про-

тали и при эксплуатации очень быстро “сле-

Олово

Едкий натр

100

сушить и обязательно покрыть бесцветным

зает” (стирается). Это нужно учесть, чтобы не

Серебро

Азотная кислота

200

лаком. Если необходимо снять с детали цвет-

делать “мартышкин” труд. Грунт кладут на по-

Öèíê

Соляная кислота

200

ную пленку, достаточно протереть ее наша-

верхность слоем не толще 0,2 мм. Когда

Öèíê

Едкий натр

200

тырным спиртом.

грунт высохнет, его необходимо зачистить

поваренная соль,

15

Окраска стали. При необходимости

шлифовальной шкуркой до полного вырав-

соляная кислота

100

различные детали из стали можно покрыть

нивания. Иначе при покраске все дефекты

соляной кислоты при комнатной темпера-

любыми видами красок и лаков. Для того что-

обработки вылезут наверх и испортят всю

бы покрытия получились прочными, металл

работу.

туре. Время 15 мин. Для нанесения надписей

перед окраской необходимо подготовить.

Шероховатости очень хорошо прощупать

поступают так. Покрывают поверхность де-

Тщательно зачистить и прогрунтовать соот-

пальцами. Красить деталь необходимо два

тали равномерным слоем горячего стеари-

ветствующей группой грунта, так как опре-

раза мягкой кистью. Слои обязательно на-

на. Затем по стеарину (застывшему) наносят

деленному виду краски необходимы соответ-

носить перпендикулярно друг другу. Для ок-

нужную надпись штихелем (граверный инст-

ствующие типы грунта. Перед зачисткой

раски больших поверхностей необходимо

румент для нанесения рисунков и надписей

стальные детали нужно на определенное

использовать пульверизатор с небольшим

на поверхность металла), в крайнем случае,

время (чем дольше, тем лучше) погрузить в

давлением воздуха. При этом лучше пользо-

можно воспользоваться обыкновенным ши-

обыкновенный, а лучше в авиационный ке-

ваться нитроэмалями и нитрокрасками, раз-

лом. Погружают деталь в травящий раствор.

росин. Затем с них счищают ржавчину и обя-

водя их до нужной консистенции соответст-

Если пользуются раствором серной кисло-

зательно обезжиривают. Окислы и всевоз-

вующими растворителями. Нитроэмали и ни-

ты, в качестве защитного слоя можно при-

можные следы коррозии необходимо уда-

трокраски дают хороший блеск даже без по-

менять перхлорвиниловые краски и лаки с

лить, применяя раствор: вода - 1000 г, хро-

лировки. Очень удобно пользоваться баллон-

обязательным добавлением 5-8%-ного таль-

мовый ангидрид - 250 г, ортофосфорная

чиками-пульверизаторами (прочитайте внима-

ка. (При приготовлении раствора кислот не-

кислота - 60 г.

тельно

инструкцию

пользования

обходимо обязательно (категорически) соблю-

При температуре раствора 100°Ñ äå-

баллончиками).

дать следующие правила:

таль необходимо выдержать в нем 1-2 ч. Да-

В качестве специфического грунта можно

1) чтобы не получать ожогов необходимо

лее поверхность детали очень хорошо про-

применять обыкновенную уксусную эссен-

кислоту вливать в воду. В противном случае

тереть рыбьим жиром, оставив слой жира

цию. Ею протирают хорошо подготовленную

(если лить воду в кислоту) кислота сильно раз-

примерно на 2 ч. После такой выдержки

(зачищенную и обезжиренную) деталь. На

брызгивается, и обязательно будут ожоги.

ржавчину очень легко убрать с детали. Ры-

этот импровизированный “грунт” хорошо ло-

2) Ну а если это уже произошло, то ме-

бий жир при этом проникает на всю глуби-

жатся все типы красок, эмалей и лаков.

сто ожога нужно сразу же обработать пи-

ну ржавчины и образует в ней пленку, ко-

Травление стали. Для того чтобы на де-

тьевой (кальцинированной) содой и сразу же

торая не дает проникать дальше ржавчине.

тали вытравить символ или надпись, можно

хорошо промыть водой.

Для быстрого удаления ржавчины необходи-

воспользоваться несколькими рецептами для

Снятие покрытий со стали. Очень ча-

мо деталь промыть в растворе хлорного

травления. Для углеродистых и низколегиро-

сто в практике радиолюбителя необходимо

олова, а потом тщательно в теплой воде.

ванных сталей необходимо применять 15%-

снять старые покрытия с детали, например,

Если следы ржавчины слабые, то их удаля-

ный раствор серной кислоты. При темпе-

при ее восстановлении. Составы, которыми

ют кашицей из толченого древесного угля,

ратуре раствора кислоты 50-70°С время

можно снять покрытия, приведены в табл.5.

который замешивают на обыкновенном ма-

обработки до 40 мин. Высоколегированные

(Продолжение следует)

шинном масле. Эту смет нообразную ас-

стали обрабатывают 20%-ным раствором

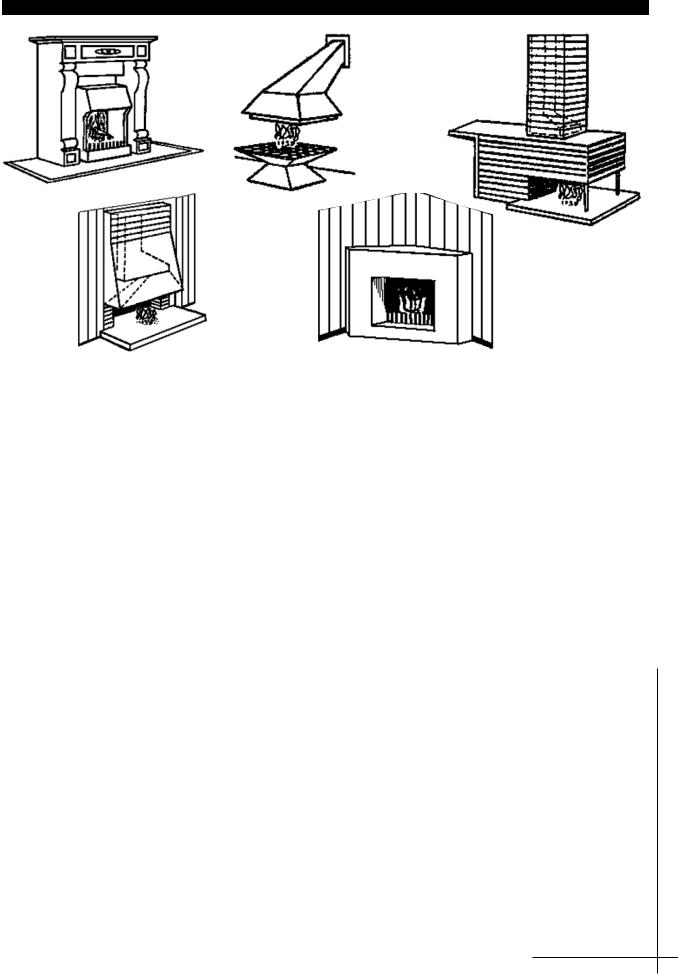

Камин из высококачественного кирпича с аккуратной расшив-

Как построить

пич, высококачественную штукатурку, мрамор и другие виды кам-

ня, керамическую плитку, изразцы, медь, латунь и др.

кой швов не стоит штукатурить - достаточно лишь отшлифовать

неровности кирпичом или наждачной бумагой, а цвет при не-

обходимости освежить с помощью слабого раствора соляной

или серной кислоты. Если же качество кирпича невысокое,

лучше оштукатурить поверхность камина с последующей окра-

ской или облицевать одним из перечисленных выше материа-

лов. Загадочно и даже как-то сказочно выглядит камин, пост-

роенный из натурального камня.

Украшают камин мозаикой, чеканкой, росписью, художест-

(Окончание. Начало см. в РК 11/2001)

венными изделиями из керамики, стекла. В корпус камина мож-

Т. Крищук, г. Киев но встроить столик для приготовления шашлыков, ниши для де-

Оформление камина

коративной посуды, телевизора, каминных часов и т.п. Необ-

каминходимо подумать и о месте для хранения небольшого запаса

Камин в жилище - это не только обогревательный агрегат, он

дров. Важным дополнительным элементом и украшением ками-

служит одной из немаловажных деталей в художественном

на являются художественно выполненные приспособления для

оформлении современного интерьера. Для отделки камина

ухода за огнем: кованые каминные совки, щипцы, кочерга,

можно применять самые разнообразные материалы: лицевой кир-

подставка для дров.

Очистить сильно загрязнившу-

Дайджест

гидроперита. В хорошо провет-

юся рабочую поверхность (по-

дошву) утюга поможет таблетка

риваемом помещении проводят

(по материалам периодической печати)

по разогретой подошве утюга

таблеткой (рис.9). Происходит

“Хозяин”

которое крепят всю конструк-

рошего полива грядок.

обильное выделение газа. Затем

Разметку на лакированные

отслоившуюся грязь смывают во-

цию, когда опускают в емкость с

С наступлением осени отклю-

мебельные панели можно нане-

водой. Всасывающий патрубок

чают электроэнергию, и прихо-

дой. Такая обработка не повреж-

сти, наклеив на них кусочки са-

пропускают в отверстие в по-

дится пользоваться свечами. Про-

дает утюг и быстро очищает ме-

моклеящийся бумажной ленты,

плавке. Он удлинен отрезком

стой подсвечник можно изгото-

òàëë.

которую используют для маляр-

резинового шланга и должен

вить из двух пластиковых бутылок

Из углов и щелей бывает труд-

ных работ (рис.1). Она защитит

быть такой длины, чтобы был по-

из-под напитков емкостью 1 л

но убрать пыль даже пылесосом.

и край панели при распилива-

гружен в воду на глубину 20-25

(можно использовать и бутылки

Но если оснастить пылесос вто-

íèè åå.

мм. Нагнетательный патрубок та-

емкостью 0,5 л). У одной бутыл-

Иногда требуется создать ров-

ким же отрезком шланга соеди-

ки обрезают верхнюю часть, от-

ный жар без сильного пламени.

няют с вертикальной отводной

ступив ниже горлышка 10-30 мм

Сделать это можно с помощью

трубой, на которую насаживают

в зависимости от конфигурации

рассекателя (рис.2). Его делают

поливной шланг. Мотор-насос

бутылки. Отрезанную часть гор-

из мягкой стальной проволоки

имеет мощность 50 Вт. Произво-

лышком вниз насаживают на све-

диаметром 5 мм, которую свора-

дительность его 30 л в минуту, и

чу на расстоянии 10 см от ее

чивают в спираль.

этого вполне достаточно для хо-

верха. Она будет служить щит-

Для хранения кухонных ножей

можно сделать кронштейн-нож-

ком, предохраняющим руку от

расплавленного парафина при

ны, который крепят над кухонным

переносе свечи. По мере сго-

Ðèñ.5

столом. Делают его из куска фа-

рания свечи этот щиток можно

неры и деревянного бруска с

свободно передвигать вниз.

прорезями (рис.3). Ножи всегда

Во вторую бутылку примерно

будут на виду, под рукой и не ту-

на три четверти ее объема нали-

пятся.

вают воду для устойчивости. Ко-

Перегоревшую спираль мож-

нец свечи вставляют в бутылку с

но отремонтировать, навив кон-

водой так, чтобы она не падала.

цы ее на кусок медной проволо-

Подсвечник готов (рис.8).

Ðèñ.6

ки и загнув концы проволоки пло-

Ðèñ.1

скогубцами, как показано на

ðèñ.4.

Футляр для кисти можно вы-

полнить из флакона из-под шам-

пуня (рис.5). По бокам флакона

делают разрезы в виде перевер-

нутой буквы Т, а в крышке - от-

верстие для ручки кисти.

Если перед работой абразив-

ную шкурку слегка натереть мы-

лом (рис.6), то она гораздо мед-

леннее будет засаливаться.

Для механизации полива из

наполненной водой бочки мож-

Ðèñ.2

но использовать электродвига-

тель и насос от стиральных ма-

шин, которые помещают на по-

плавок из плотного пенопласта

толщиной 50-60 мм и опускают

в бочку. Имея электропривод от

стиральной машины типа “Аури-

ка”, в которой насос приводит-

ся в действие отдельным электро-

двигателем и соединен с ним в

компактный узел, конструкцию

можно собрать, изготовив един-

ственную деталь - кронштейн-

крепление. Его вырезают из алю-

миниевого листа толщиной 4 мм,

Ðèñ.3

изгибают и крепят болтами к

круглому поплавку диаметром

500 мм (рис.7). На его верти-

кальной части винтами М8 кре-

пят кронштейн мотора-насоса.

Верхнее отверстие служит для

крепления колпака, которым мо-

жет служить алюминиевая миска.

Болт должен быть с кольцом, за

Ðèñ.4

Ðèñ.7
