При захисті двигунів з тяжкими умовами роботи. α = 1,6 -2,0

). Вибираємо запобіжники для приводу приточних і витяжних вентиляторів (двигуни М1, М2, М3 і М4):

Номінальний струм

тривалий струм:

пусковий струм:

Обираємо запобіжник ПНП-60 з Іпл.вс =10 А.

Робимо перевірку:

10 А > 3,2 А; 10А>9А;

Умову виконано. Запобіжник обрано правильно

2). Вибираємо запобіжник для приводу розпилювача(М5), повітряного і рециркуляційного клапанів(М6), клапана на викид(М7), клапана на трубопроводі з теплоносієм(М8):

номінальний струм :

тривалий струм:

пусковий струм:

Обираємо запобіжник ПНП-60 з Іпл..вс = 6 А. Робимо перевірку:

6 А > 0,6 А; 6 А > З А;

Умову виконано. Запобіжник обрано правильно.

3). Вибираємо запобіжник для ТЕНу (НЕ 1):

номінальний струм

тривалий струм

Обираємо запобіжник ПНП-60 з Іпл..вс = 6 А.

Робимо перевірку: 6 А > 5,3 А;

Умову виконано. Запобіжник обрано правильно.

). Вибираємо запобіжник для освітлення:

номінальний струм

тривалий струм

Обираємо запобіжник ПНП-60 з Іпл..вс = 6 А.

Робимо перевірку:6 А > 4,5 А;

Умову виконано. Запобіжник обрано правильно.

). Вибираємо запобіжник для кола управління :

номінальний струм

Обираємо запобіжник ПНП-60 з Іпл..вс = 6 А.

Робимо перевірку:6А> 1,5 А;

Умову виконано. Запобіжник обрано правильно.

). Вибираємо запобіжник для вводу 1 і 2 ( основного і резервного):

Правило 1: струм плавкої вставки повинен бути більше суми тривалих струмів всього кола, тобто

2.3 Вибір автоматичних вимикачів

Автоматичні вимикачі призначені для заміни рубильників і запобіжників. Автоматичні вимикачі серії АВМ випускаються двох і трьохполюсні у відкритому виконанні на установку в приміщеннях з нормальними умовами.

Вимикачі АВМ випускаються з регулюючими електромагнітними розщеплювачами максимального струму : типу 1 моментальної дії -відключають вимикач без витримки часу ; типу 2 -з часовим механізмом з зворотньо-захисної від струму витримкою часури перевантаженнях і з миттєвим відключенням при к.з.; типу 3 - зчасовим уповільнювачем розщеплення- відключає вимикач при к.з. - з незалежною від величини струму витримки і часу.

Захист від перевантаження струму зазначається :

).теплові розщеплювачі, які діють з витримкою часу, зворотньо- залежної від велечини струму перевантаження.

).розщеплювачами з часовим механізмом автоматичних вимикачів (з зворотньо залежною від струму характеристикою).

).електромагнітними розщеплювачами з витримкою часу, достатньою для зниження пускового струму електродвигуна до нормального.

).тепловими реле з нагрівними елементами магнітних пускачів.

Для захисту від коротких замикань застосовуються електромагнітні розщеплювачі моментальної дії або з витримкою часу, які забезпечують селективність.

Щоб забезпечити селективність в системах електромереж захищених автоматичними вимикачами розглянутих серій необхідно, щоб витримка часу захисного апарату була тим менша, чим ближче він до захисного клектроприймача.

Одночасний захист ліній від перевантаження і к.з. здійснюється, коли застосовують комбінований розщеплювач.

Автоматичні вимикачі вибираємо за умови

1). Вибираємо автоматичні вимикачі для приводу приточних і витяжних вентиляторів (двигуни М1, М2, М3 і М4):

Номінальний струм:

тривалий струм

пусковий струм:

Обираємо автоматичний вимикач ВА-57 з Iрозч = 40 А.

Робимо перевірку:

А > 28 А;

Умову виконано. Автоматичний вимикач обрано правильно

). Вибираємо автоматичний вимикач для приводу розпилювача(М5), повітряного і рециркуляційного клапанів(М6), клапана на викид(М7), клапана на трубопроводі з теплоносієм(М8):

номінальний струм :

тривалий струм:

пусковий струм:

Обираємо автоматичний вимикач ВА-57 з Iрозч = 10 А.

Робимо перевірку:

А > 4 А;

Умову виконано. Автоматичний вимикач обрано правильно

). Вибираємо автоматичний вимикач для ТЕНу (НЕ 1):

номінальний струм

тривалий струм

Обираємо автоматичний вимикач ВА-57 з Iрозч = 10 А.

Робимо перевірку:

А > 5,3 А;

Умову виконано. Автоматичний вимикач обрано правильно

). Вибираємо запобіжник для освітлення:

номінальний струм

тривалий струм

Обираємо автоматичний вимикач С - 10 з Iрозч = 10 А.

Робимо перевірку:

А > 4,5 А;

Умову виконано. Автоматичний вимикач обрано правильно

). Вибираємо автоматичний вимикач для вводу 1 і 2 (основного і резервного):

При виборі керуємось умовами:

Обираємо автоматичний вимикач A3740 з ІРОЗЧ =500 А.

Дані автоматичних вимикачів заносимо в таблицю 3.

Табл. 3

2.4 Вибір магнітних пускачів

Для двигунів приводу витяжних (М1,М2) і приточних (МЗ,М4) вентиляторів, потужність яких 1,5 кВт і ТЕНу ( 2кВт ), вибираємо нереверсивні магнітні пускачі типу П-6.

Для двигуну приводу розбризкувача (М5), потужність якого 0,12 кВт, вибираємо нереверсивний магнітний пускач типу ПНВС-10.

Для двигунів приводу повітряного і рецеркуляційного клапанів (М6), клапану на викид (М7), клапану на трубопроводі з теплоносієм (М8) потужність яких 0,12 кВт, вибираємо реверсивний магнітний пускач типу МПКРО-114.

Для вводу 1 та 2 вибираємо нереверсивні магнітні пускачі типу ПА-300

Магнітні пускачі вибираємо за літературою № 4 (таблиця 143 ст. 185).

Табл. 4

2.5 Вибір кнопочних станцій

Тип кнопочних станцій вибираємо з літератури №4: -на одну кнопку типу КУ-122-1М; -на дві кнопки - КМЗ-2.

3. ВИБІР ЕЛЕМЕНТНОЇ БАЗИ СИСТЕМИ АВТОМАТИЗАЦІЇ

3.1 Вибір типу реле обриву фаз

Вибираємо реле типу Е-511.Реле призначене для контролю наявності на будь-яку з фаз трифазної системи і підключається до змінних напруг цієї системи.

Дане реле працює при напрузі 380 В.

Реле складається з двох електромагнітних реле клапанного типа, основного і допоміжного і фільтра напруги зворотної послідовності.

Використовувана потужність при напрузі 380 В - 10 Вт.

Час спрацювання реле не нормується. Реле тривало утримує 1.1Uh

Обмоточні дані реле наведені в таблиці 5.

Талиця 5

Контактна система складається із Із і 1р контактів, розривна потужність яких при 380 В- ЗО Вт в колі постійного струму.

Реле можуть працювати в приміщенні з температурою навколишнього середовища 10-35° С та відносною вологістю до 80%.

.2 Вибір проміжних реле

Проміжні реле застосовують у схемах автоматичного керування, захисту, сигналізації, для підвищення вихідної потужності датчиків або слабострумних реле, для розмноження кількості вихідних сигналів, створення витримок часу, електричних блокіровок та ін. Вони виготовляються для змінного або постійного струмів.

Вибираємо реле типу РП-25 змінного струму на номінальну напругу 220 В. Число витків котушки - 6700, діаметр проводу 0,14 мм. Напруга спрацювання в холодному стані при температурі 20±5°С не більше 85% від номінальної напруги. Напруга повернення не менше 3% від номінальної напруги.

3.3 Вибір датчиків тиску, рівня і температури

Для вимірювання температури повітря в приміщенні, за літературою 2, стор. 374 вибираємо термометр опору типу ТСМ-010 мал1 стор.22.

Дія термометрів опору заснована на здатності провідника змінювати електричний опір зі зміною температури. Опір провідника зрівнюється логометром або зрівноваженим мостом в комплекті з яким працює термометр опору. Знаючи залежність опору провідника від температури і вимірявши його опір можна судити про температуру середовища в якому встановлений термометр.

Для схеми вибираємо логометр типу Л 64, який зображений на мал. ст. 55. Вибір проводимо за літературою 2, ст. 398. Дія логометра заснована на взаємодії поля постійного магніта і магнітних полів, які утворюються при протіканні струму в двох рамках рухомої системи. Термометр опору може приєднуватись трьома або двома проводами. Логометр, замикаючи або розмикаючи контакти, може здійснювати керування проміжними реле і регулювати температуру нагрівних пристроїв.

Для управління циркуляцією води в системі зволоження повітря застосовуємо поплавковий регулятор рівня ДРУ-2 мал.З, арк.23.

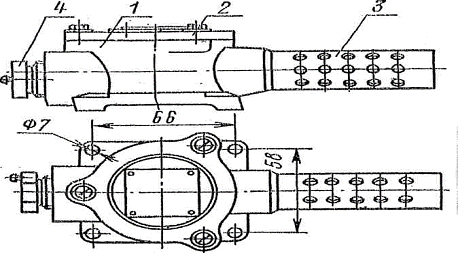

Для індикації тиску рідини в трубопроводі застосовуємо пружинний манометр ОБМ1-100, зображений на мал. 2, арк.23.

а) Зовнішній вигляд

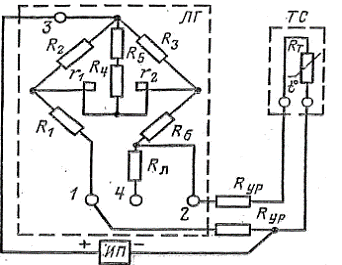

б) схема підключення до логометра

Мал 1. Термоопір ТСМ - 010

Мал 2. Пружинний манометр ОБМ 1-100

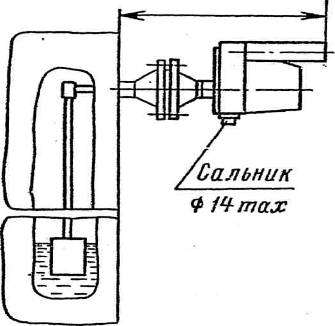

Мал 3. Поплавковий регулятор рівня рідини ДРУ-2

4. ВИБІР ПРИНЦИПОВОЇ СХЕМИ ЖИВЛЕННЯ ПРИЛАДІВ, ЗАСОБІВ АВТОМАТИЗАЦІЇ, ВИБІР НАПРУГИ ЖИВЛЕННЯ

.1 Вибір КВП

На принциповій електричній схемі використовують вольтметр для контроля напруги, який можна підключити через перемикач SA до кожної з трьох фаз.

Також підключаємо амперметр, щоб контролювати струм в мережі, так як система урівноважена, досить підключи прилад на одну фазу.

Для контролю частоти кожної фази використовують герцмерт, який підключають так само як вольтметр.

Вибираємо вольтметр змінного струму 3 335 розрахований на частоту 50 Гц і граничну величину вимірювання 450 В (включається безпосердньо). Споживана потужність 2 Вт, шкала - 160 мм. Робоче положення вертикальне. Інтервал робочих температур від -40 до +50°С і вологість до 95%. Вага 0,7 кг. Вид 26.1.2.Габарити 43-3-23.

Амперметр змінного струму 3 335, частота 50Гц. Граничне вимірювання амперметра, (включається безпосередньо). Шкала 160 мм. Робоче положення вертикальне. Інтервал робочих температур від -40 до +50°С. і вологість до 95%. Вібро-траскомічний. Бризгозахищенмй 120-120-85 мм. 0,7кг. Вид 26.1.2. Габарити 43.3.23.

Частотометр Д 1606 КЛ.2.5. Границя вимірювання 45-55Гц, номінальна напруга 380 В (включається безпосередньо). Шкала 185 мм. Робоче положення вертикально-горизонтальне. Інтервал робочих температур від -40 до +50°С і вологість до 95%. Вібраційний. Віброударостійкий 120-120-120 мм. Вага 2,1кг. Вид 29.1.10. Габарити 43.1.3.

Напруга КВП та СА вибирається з врахуванням прийнятих напруг в розподільчій мережі електропостачання автоматизованого об'єкта. Для розподілу електроенергій використовують п'ятирипроводні системи трифазного змінного стуму напругою 380 В з глухим заземленням нейтралі.

4.2 Вибір схеми сигналізації

Живлення виробничої сигналізації виконується напругою 380 В змінного та постійного струму. Але при використанні світлодіодів на низьку напругу застосовують окремі перетворювачі. Для живлення стаціонарного освітлення щитів та малогабаритних пультів напруга використовується до 380 В.

Джерело повинно бути достатньо потужне та забезпечувати сталий рівень напруги.

Вимоги до відхилень напруги:

КВП регулюючі пристрої небільше ± 5% від номінальної напруги.

на електродвигунах, виконавчих пристроїв, засувок - від 5 до ± 10% від номінального.

електромагнітних схем сигналізації, ламп освітлення щитів - від -2.5 до + 5% номінальної напруги.

апаратів управління(катушок, магнітних пускачів, електромагнітних реле). - від -5 до +10% номінального значення напруги.
