31

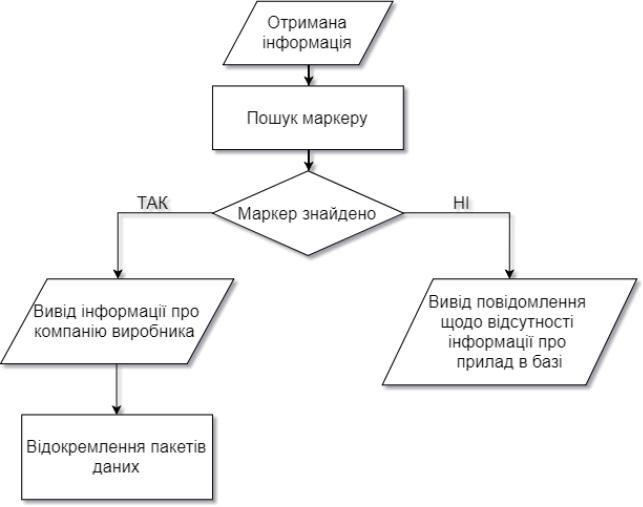

Рисунок 2.7. Визначення маркерів пакетів даних

В пакетах разом з даними датчиків також приходить службова інформація,

зазвичай в ній закладено тип формату, розмір пакету та інші дані, які необхідні розробникам. Службова інформація може мати різний розмір і розташовуватись де завгодно в пакеті (рисунок 2.9). Знаючи розмір, розташування та значення службової інформації в пакетах даних кожного формату, ми дізнаємось з якого приладу була отримана інформація (рисунок 2.10).

32

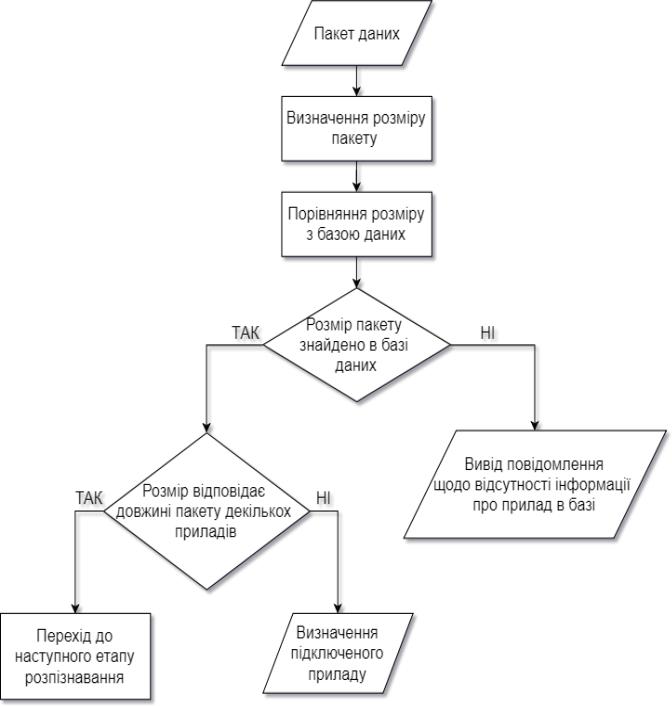

Рисунок 2.8. Розпізнавання підключеного приладу за розміром пакету

33

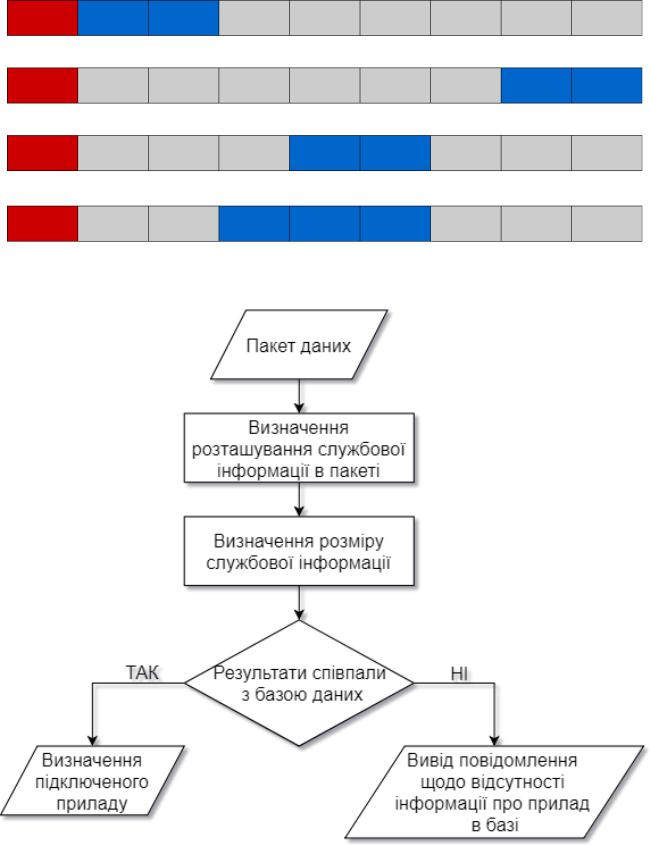

Рисунок 2.9. Розташування службової інформації в пакеті

Рисунок 2.10. Розпізнавання підключеного приладу за службовою інформацією

34

Після визначення з якого приладу було отримано дані, відповідно до формату інформація розділяється на елементи потім обробляється, тобто переводиться в потрібну систему числення та виводиться на дисплей (рисунок 2.11)

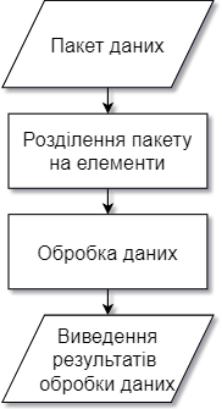

Рисунок 2.11. Обробка пакетів даних та візуалізація результатів

Розробивши кожен етап роботи алгоритму розпізнавання складемо повну блок-

схему роботи створеного алгоритму (рисунок 2.12).

Наш алгоритм є свого роду поетапним парсингом даних що надсилаються приладом. Парсинг – це інструмент для роботи з даними типу string. Під парсингом,

як правило, мають на увазі вибірковий витяг необхідної кількості інформації та її подальше використання [30].

35

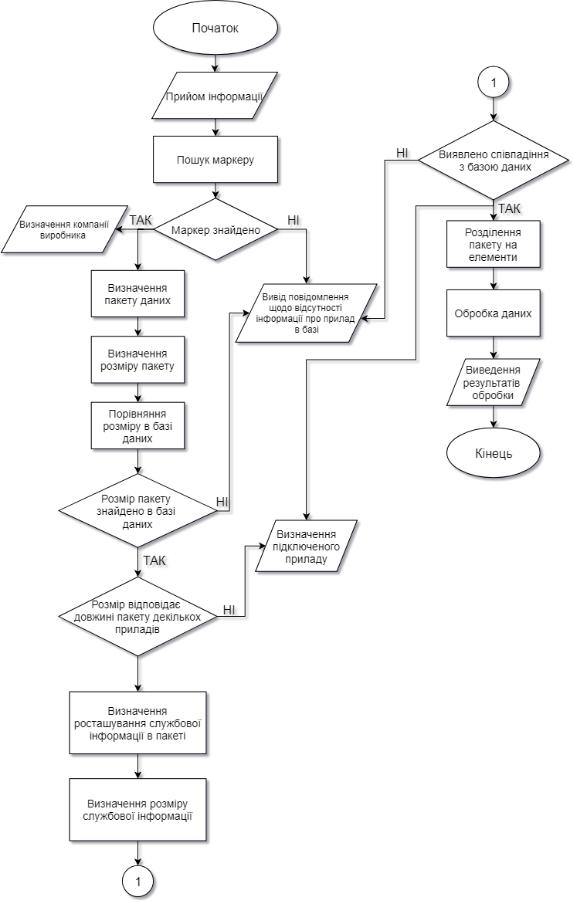

Рисунок 2.12. Повна схема роботи алгоритму
