Рабочей областью зависимого инвертора является область под ограничительной характеристикой. Выше этой характеристики расположена область “опрокидывания” инвертора. При перегрузке по току время, отводимое на восстановление управляющих свойств вентиля, оказывается меньше требуемого, и вентиль снова начнет проводить ток с момента появления на нем прямого напряжения, т. е. с углом регулирования α = 0, как видно из временной диаграммы для обратного на-

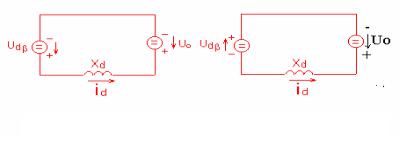

пряжения на вентиле на рис. 3.4.2, б. Полярность кривой напряжения вентильного преобразователя Udβ «перевернется» на обратную, как у неуправляемого выпрямителя, и его напряжение окажется включенным согласно с напряжением внешнего источника. Это отражено в схемах замещения по средним значением переменных в цепи постоянного тока для нормального режима работы зависимого инвертора (рис.3.4.5,а) и режима его опрокидывания (рис. 3.4.5, б).

Рис. 3.4.5

Возникает большой аварийный ток, ограничиваемый только малыми активными сопротивлениями потерь элементов схемы.

При конечном значении индуктивности сглаживающего реактора Ld в зависимом инверторе все характеристики инвертора могут быть получены из соответствующих характеристик управляемого выпрямителя, нагруженного на противоЭДС (см. раздел 3.2) при замене в них α на 180 - β и знака у противоЭДС в цепи постоянного напряжения с U0 на –U0.

136

Особенности расчетных соотношений для элементов инверто-

ра. Методика расчета зависимого инвертора аналогична методике расчета выпрямителя с той только особенностью, что минимальный угол регулирования в инверторном режиме βmin не может быть равен нулю, в то время как расчетный режим выпрямителя делался выше при α = 0.

Величина βmin и действующее значение вторичного напряжения трансформатора U2 взаимно зависимы, поэтому их определение необходимо сделать из совместного решения двух уравнений с этими переменными – уравнений (3.4.7) и (3.1.6). Из уравнения (3.4.7) определяется величина Ud0, а значит, и величина U2:

В результате сделанного первого шага в пятнадцатишаговой процедуре (которая здесь не повторяется) расчета вентильного преобразователя как в выпрямительном режиме (см. раздел 2.3), так и в инверторном режиме определено значение U2, а значит, и Kт, необходимые

для последующих шагов расчета. При этом получающиеся соотношения для U *b max , K I , S*2 , S1*, S*T , S*b , S*T.L ,χ, K пт будут зависеть от времени восстановления управляющих свойств вентиля δв и приведенной

индуктивности рассеивания трансформатора La или определяемой ею

137

величины напряжения короткого замыкания трансформатора Uк %, более привычного параметра для энергетиков. При малых значениях δв и Uк %, гарантирующих малость βmin, все указанные расчетные показатели для зависимого инвертора будут близки к их соответствующим значениям для выпрямителя. Поэтому рекомендации по областям применения базовых ячеек вентильных преобразователей при работе в выпрямительном режиме будут справедливы и для инверторного режима.

3.4.2 ЗАВИСИМЫЙ ИНВЕРТОР ТРЕХФАЗНОГО ТОКА (m1=3, m2=3, q=1 )

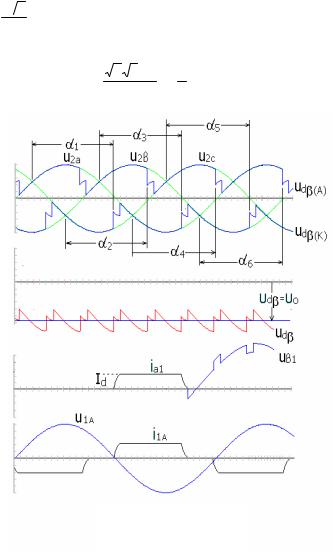

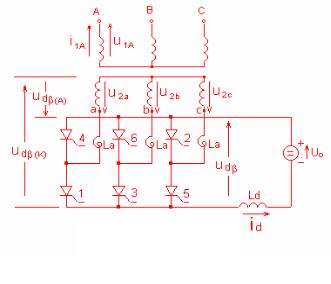

Схема трехфазного мостового зависимого инвертора с учетом параметра La реального трансформатора показана на рис. 3.4.6, а временные диаграммы при допущении Xd = ∞ – на рис. 3.4.7.

Рис. 3.4.6

При малых значениях углов регулирования β в инверторном режиме углы вступления вентилей в работу α близки к 1800, и с учетом этого построены все временные диаграммы по той же методике, что и для управляемого выпрямителя (см. раздел 3.2).

138

Для получения расчетных соотношений для данного зависимого инвертора по типовой пятнадцатишаговой процедуре опять на первом шаге расчета определяются U2 по (3.4.9) при

Ku′ = 3π6 и βmin из уравнения для инвертируемого тока Id. Для трехфазной мостовой схемы уравнение для тока Id max имеет вид

Рис. 3.4.7

139

откуда находится величина cos βmin

С учетом замечаний, сделанных в конце предыдущего раздела 3.4.1, и свойств трехфазной мостовой схемы выпрямления, отмеченных в разделе 2.7, можно заключить, что и для режима зависимого инвертора данная схема является наилучшей из всех базовых схем вентильных преобразователей.
