тивного сопротивления потерь в диэлектрике RC конденсатора C, активных сопротивлений вентилей в прямом направлении. Так как входной дроссель L включается в контур с проводящим транзистором Т (интервал t1) или диодом D (интервал t2), то, пренебрегая разницей их прямых сопротивлений, можно добавить прямое сопротивление вентиля в RL. В расчетную схему замещения преобразователя на рис. 1.2.2 добавятся RL и RС.

Дифференциальные уравнения, составленные по той же методике, что и (1.2.1), будут иметь вид:

Алгебраические уравнения для средних значений переменных также получим по методике алгебраизации, которая была применена к дифференциальным уравнениям (1.2.1). Тогда для интегральных значений переменных с учетом того, что средние значения напряжений на конденсаторе и выходе преобразователя связаны соотношением

Uвых =Uc R +RRc ,

имеем

На рис. 1.2.3 построено семейство регулировочных характеристик повы-

шающего преобразователя при различных значениях RRL при условии, что

RL = RC . На рис. 1.2.4 построены внешние характеристики также в предполо-

23

жении RL = RC . Уравнение (1.2.8) преобразовано для относительного значения выходного тока в виде

в постоянное значительно расширятся, если они будут обеспечивать регулирование постоянного напряжения на выходе как выше, так и ниже значения входного напряжения. Рассмотрим два типа таких повышающе-понижающиx

преобразователей: «инвертирующий» преобразователь и преобразователь Кука.

1.2.2.1. «ИНВЕРТИРУЮЩИЙ» ПРЕОБРАЗОВАТЕЛЬ

Идеальные элементы. Схема повышающе-понижающего преобразователя, у которого полярность выходного напряжения инверсна (противоположна) полярности входного напряжения показана на рис. 1.2.5.

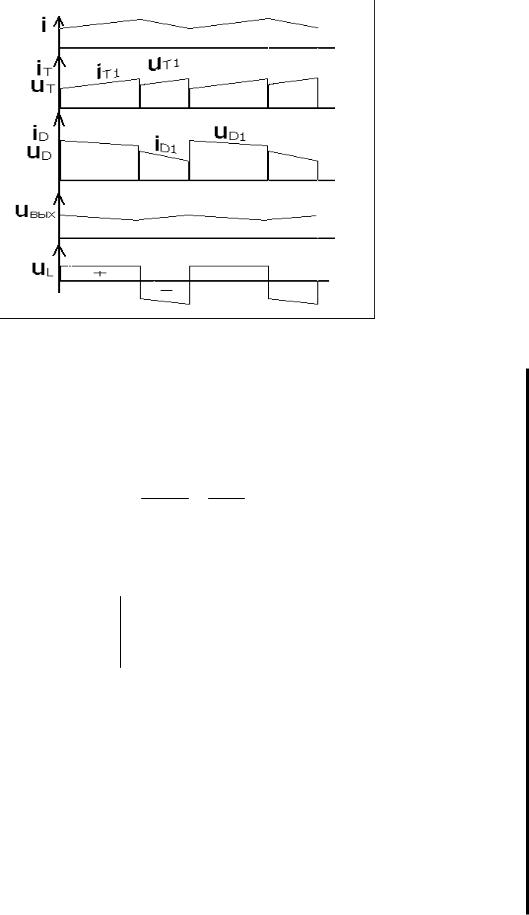

Диаграммы напряжений и токов элементовсхемыприведенынарис. 1.2.6.

При включенном транзисторе Т в накопительном дросселе L на интервале t1 запасается энергия. По-преж- нему, первоначальный анализ делается

при допущении идеальности элементов преобразователя. В пределе, приращение тока i на интервале t1 стремится к нулю. Накопительный конденсатор C на выходе, отключенный от входной цепи на этом интервале, отдает энергию в нагрузку R. На интервале t2 при выключенном транзисторе Т ток дросселя через диод D питает нагрузку и подзаряжает конденсатор С в полярность, противоположную входной.

Рис. 1.2.6

Дифференциальные уравнения преобразователя с элементами без потерь имеют следующий вид:

L dtdi = uвхψ1 −uвыхψ2 ,

(1.2.11)

С dudвыхt + uвыхR = iψ2 .

После алгебраизации по приведенной выше методике получаем систему уравнений относительно средних значений переменных:

Решение для коэффициента преобразования по напряжению

25

отличается от коэффициента преобразования по напряжению повышающего преобразователя наличием множителя Ψ1.

Из решения для тока дросселя в виде

можно найти входное сопротивление преобразователя с учетом наличия входного ключа Ψ1 :

Rвх = R .

Кп2.н

В этом преобразователе, как и в предыдущем, происходит «трансформация» сопротивления выходной цепи во входную с коэффициентом преобразо-

вания Кп2.н , аналогично подобному преобразованию сопротивлений в транс-

форматоре переменного напряжения через квадрат коэффициента трансформации. Тогда продолжая аналогию рассмотренных преобразователей с трансформаторами, легко находим и коэффициент преобразования схем по току как величину, обратную коэффициенту преобразования по напряжению.

Указанные свойства позволяют назвать данные преобразователи «элек-

тронными трансформаторами постоянного напряжения».

Реальные элементы преобразователя. Схема замещения преобразова-

теля с учетом сопротивления потерь RL накопительного реактора L и сопротивления потерь Rc конденсатора C показана на рис. 1.2.7.

Рис. 1.2.7

Вентили представлены ключами с коммутационными функциями ψ1 и ψ2. Сопротивления вентилей в прямом направлении, пренебрегая их различием у транзистора и диода, можно добавить к сопротивлению RL дросселя, последовательно к которым все время и включен один из ключей.

Дифференциальные уравнения для этой схемы имеют следующий вид:

26
