нельзя, так как его выпрямленное напряжение U0В = UвыхКп.н больше, чем напряжение входного источника, величина которого связана соотношением

(2.1.9), т.е. Uвх = Кп.нUвых cosβ. Поэтому на вход выпрямителя обратного тока

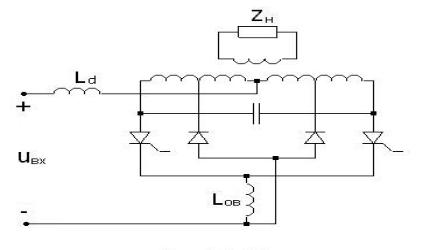

нужно подать только cos β – часть выходного напряжения инвертора, что требует наличия на выходе инвертора тока трансформатора, к отводам которого и подключаются диоды выпрямителя обратного тока. Это естественным образом достигается в нулевой схеме автономного инвертора тока, требующей по характеру работы наличия выходного трансформатора, как показано на рис. 2.1.11.

РИС. 2.1.11

Очевидно, что, сделав вентили обратного тока управляемыми с углом α, можно регулировать величину выходного напряжения инвертора тока, поскольку тогда

С другой стороны, добавление на выход инвертора тока управляемого выпрямителя обратного тока уменьшит результирующий коэффициент мощ-

ности нагрузки инвертора, т.е. его ϕн, что в соответствии с (2.1.11) потребует увеличения значения емкости конденсатора С инвертора для компенсации возросшей реактивной мощности результирующей нагрузки, складывающейся из собственной нагрузки инвертора и выпрямителя обратного тока.

Таким образом, можно заключить, что:

• использование выпрямителя обратного тока в инверторе требует дополнения его выходным трансформатором и при неуправляемом выпрями-

62

теле только ограничивает предельную величину выходного напряжения инвертора;

•при управляемом выпрямителе обратного тока появляется возможность регулировать выходное напряжение инвертора ценой повышения затрат на установку конденсатора большей величины, что ограничивает применение этой модификации инвертора;

•появляется дополнительный канал управления.

1.2.2.4. ИНВЕРТОР ТОКА С ТИРИСТОРНО-РЕАКТОРНЫМ РЕГУЛЯТОРОМ

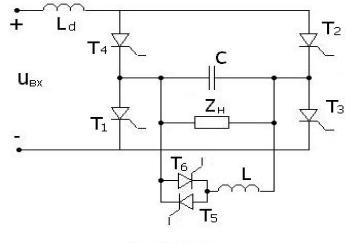

Как следует из соотношения (2.1.11), при прочих равных условиях выходное напряжение инвертора зависит от коэффициента мощности нагрузки cos ϕн. Именно это обстоятельство было использовано в рассмотренном выше исполнении инвертора тока с управляемым выпрямителем обратного тока. Возможно и иное регулирование результирующей реактивной мощности, потребляемой с выхода инвертора тока, за счет подключения параллельно нагрузке чисто реактивного регулируемого потребителя тока, влияющего на результирующий коэффициент мощности. В качестве такого регулируемого реактивного сопротивления обычно используется индуктивность реактора, включенного последовательно с парой встречно-параллельно включенных тиристоров (гл. 3), как это видно из схемы такого инвертора на рис. 2.1.12.

РИС. 2.1.12

В главе 3 будет показана зависимость эквивалентной (виртуальной) индуктивности на входе такой тиристорно-реакторной цепи от угла управления α тиристорами и индуктивности реактора. Сейчас будем полагать, что па-

63

раллельно активному сопротивлению R нагрузки включена еще эквивалентная индуктивность L (рис. 2.1.9).

Для получения уравнений внешних и регулировочных характеристик такого инвертора тока запишем дифференциальное уравнение для выходной цепи инвертора:

(2.1.13)

Выполнив алгебраизацию этого уравнения для действующего значения первой гармоники выходного напряжения, аналогичную сделанной для уравнения (2.1.2), получим в тех же относительных единицах

Uвых* = Кп.т 1 + (R* )2 + (ctg ϕн)2 − 2ctg ϕн .

(2.1.14)

По этому соотношению можно построить семейства внешних и регулировочных характеристик при различных значениях угла ϕн полного сопротивления нагрузки. Они подобны соответствующим характеристикам на рис. 2.1.5 для

ϕн = 0.

Методом АДУ2 можно определить и качество выходного напряжения инвертора, оцениваемого по его коэффициенту гармоник. Для получения формулы для действующего значения высших гармоник выходного напряжения методом АДУ2 запишем дифференциальное уравнение для мгновенного значения напряжения высших гармоник, аналогичное (2.1.13):

После его алгебраизации (см. раздел 1.5.2.3.2 части 1) получим для действующих значений

Из (2.1.16) видно, что в рамках первого уровня приближения (N = 1, т.е.

Uвых.вг = 0, Uвых(2) .вг = 0 ) решение не будет включать в себя параметры нагрузки R и L. Поэтому построим решение в рамках второго уровня приближения (N = 2) [23], для чего проинтегрируем левую и правую части уравнения

(2.1.15) два раза:

(2.1.17)

64

В рамках второго уровня приближения (N = 2, т.е. Uвых(2) .вг = 0, Uвых(3) .вг = 0 ) из (2.1.17) после алгебраизации получим

(2.1.18)

Здесь Кг.т – интегральный коэффициент гармоник выходного тока вентильного комплекта инвертора, при прямоугольной форме тока, равный для однофазного инвертора Кг.т = 0,04.

Тогда из (2.1.16) с учетом (2.1.18) будем иметь

или в тех же относительных единицах, что и в формуле для первой гармоники по (2.1.5)

(2.1.20)

Через это соотношение и (2.1.14) определяем коэффициент гармоник выходного напряжения

К= Uвых* .вг ,

гUвых* (1)

(2.1.21)

который зависит от интегральных коэффициентов гармоник тока вентильного комплекта инвертора первого и второго порядков.

Таким образом:

•тиристорно-реакторный регулятор, подгружая выход инвертора реактивным током, расширяет рабочий участок внешних характеристик инвертора тока, на котором выходное напряжение мало зависит от выходного тока ин-

вертора, но не исключает резкого возрастания выходного напряжения инвертора при снижении потребления нагрузкой активной мощности (при росте R*);

•тиристорное регулирование тока индуктивности искажает его, что соответственно приводит к дополнительному искажению формы выходного напряжения инвертора, не учитываемому формулой (2.1.21);

•появляется дополнительный канал управления.

2.1.2.5.ИНВЕРТОР ТОКА С ШИРОТНО-ИМПУЛЬСНЫМ СПОСОБОМ

65

ФОРМИРОВАНИЯ КРИВОЙ ВЫХОДНОГО ТОКА

Прямоугольный характер тока на выходе вентильного комплекта инвертора тока обусловливает близкую к прямоугольной (точнее, трапецеидальной) форме выходного напряжения инвертора на низких частотах, когда время перезаряда коммутирующей емкости становится малым по сравнению с длительностью полупериода выходного напряжения. Это ограничивает нижнюю рабочую частоту инвертора тока с рассмотренным простым алгоритмом управления.

Качество выходного напряжения инвертора тока можно значительно улучшить, если применить на низких выходных частотах широтно-импуль-

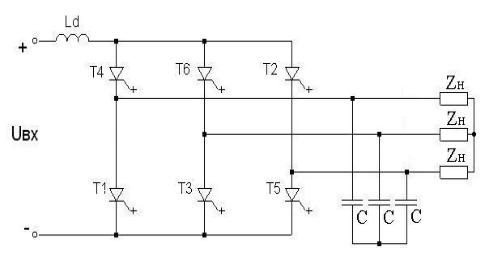

сный способ формирования кривой выходного тока вентильного комплекта инвертора. Так как подобные регулируемые по выходной частоте источники переменного напряжения требуют прежде всего системы регулируемого электропривода переменного тока, которые, начиная с мощности несколько киловатт, являются трехфазными, то проанализируем широтно-импульсный способ формирования выходного тока инвертора применительно к трехфазному инвертору тока. Для концентрации внимания именно на особенности алгоритма управления рассмотрим инвертор тока на GTO-тиристорах (рис. 2.1.13), хотя все сказанное будет применимо и к трехфазному тиристорному инвертору с отсекающими вентилями.

РИС. 2.1.13

Улучшение формы выходного тока инвертора достигается за счет формирования каждого полупериода тока в виде последовательности импульсов тока, длительность которых изменяется по трапецеидальному закону (рис. 2.1.14). Такой алгоритм управления просто реализуется с учетом установленной выше особенности трехфазного инвертора тока – наличия включенными в любой момент времени одного вентиля катодной группы моста инвертора и одного вентиля анодной группы [4]. Конденсаторы С на выходе инвертора выполняют функцию «энергетического буфера» между импульсами источника тока,

66
