каким по выходу является инвертор тока, и нагрузкой Zн, как правило, содержащей последовательный реактанс индуктивного характера (индуктивности рассеивания трансформаторов, асинхронных двигателей), не допускающий скачков тока в них.

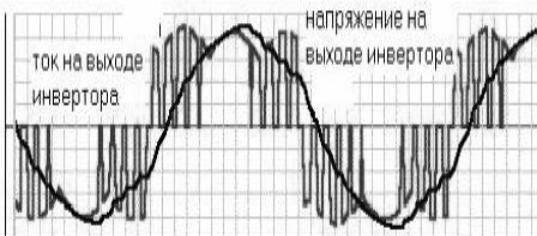

РИС. 2.1.14

2.1.3. ЗАКЛЮЧИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО ИНВЕРТОРАМ ТОКА

Таким образом, автономные инверторы тока имеют следующие свойства:

•сильную зависимость величины и формы выходного напряжения от величины и характера нагрузки в классическом варианте инвертора. Ограничение на минимум нагрузки диктуется допустимой степенью возрастания напряжения на выходе инвертора. Ограничения на максимум нагрузки обусловлены требованием восстановления управляющих свойств тиристоров. Влияние изменения частоты выходного напряжения на его величину такое же, как влияние изменения нагрузки;

•большую величину индуктивности реактора в звене постоянного тока для реализации режима источника тока, что ухудшает массогабаритные показатели инвертора тока;

•большую инерционность регулирования величины выходного напряжения за счет регулирования входного напряжения инвертора из-за большой электромагнитной постоянной времени реактора в звене постоянного тока;

•возможность уменьшения пределов изменения напряжения на внешней характеристике инвертора модифицированной схемы инвертора путем применения или выпрямителя обратного тока, или тиристорно-индуктивного регулятора; возможность снижения величины (а значит, и массогабаритных показателей) коммутирующей емкости за счет применения отсекающих вентилей; возможность улучшения гармонического состава выходного напряжения ин-

67

вертора, особенно при низких частотах, методом широтно-импульсного формирования токов вентилей;

• благоприятный с позиций электромагнитной совместимости режим нагрузки источника входного напряжения постоянным током со входа инвертора тока.

2.2. РЕЗОНАНСНЫЕ ИНВЕРТОРЫ

Резонансными называются инверторы, у которых периодический характер электромагнитных процессов в нагрузке обусловлен колебательными свойствами LC-контура инвертора. При этом возможны три варианта композиции LC-контура и нагрузки:

•последовательное включение нагрузки в последовательный LC-кон- тур – последовательные резонансные инверторы;

•параллельное подключение нагрузки к L или С LC-контура;

•подключение нагрузки параллельно к части С контура.

Эти три вида подключения нагрузки определяют три вида резонансных инверторов:

•параллельный;

•последовательно-параллельный;

•последовательный.

68

Кроме того, различают резонансные инверторы с закрытым входом, у которых индуктивность резонансного контура находится в цепи постоянного тока (на входе) инвертора, и с открытым входом, у которых эта индуктивность находится на стороне переменного тока инвертора (в выходной цепи).

2.2.1.ПАРАЛЛЕЛЬНЫЙ И ПОСЛЕДОВАТЕЛЬНО-ПАРАЛЛЕЛЬНЫЙ РЕЗОНАНСНЫЕ ИНВЕРТОРЫ С ЗАКРЫТЫМ ВХОДОМ

Схема параллельного резонансного инвертора аналогична схеме параллельного инвертора тока на рис. 2.1.2 и отличается только параметрами индуктивности реактора в звене постоянного тока. Из этой индуктивности и емкости на выходе инвертора образуется LC-контур, индуктивность и емкость которого разделены вентильным комплектом. Параметры колебательного контура и частота импульсов управления вентилями моста выбраны так, что ток во входном реакторе имеет прерывистый характер. Это обеспечивает естественное отключение тиристоров при спаде тока в них до нуля. Действительно, при включении в момент t0 тиристоров Т1, Т4 конденсатор стремится зарядиться через индуктивность реактора до напряжения, превышающего напряжение входного источника (рис. 2.2.1).

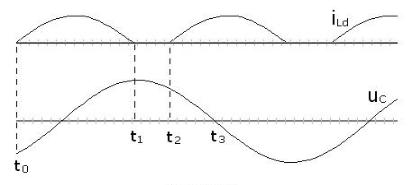

Рис. 2.2.1

Вмомент t1, когда колебательная полуволна тока реактора спадет до нуля, тиристоры Т1 и Т4 окажутся под обратным напряжением, равным разности напряжения на конденсаторе и напряжения входного источника. До момента

времени t2 конденсатор разряжается только током нагрузки. В момент времени t2 включаются тиристоры Т2, Т3 второй диагонали моста. Если к этому моменту времени конденсатор не успел разрядиться до уровня напряжения

входного источника, то тиристоры Т1, Т4 останутся под обратным напряжением до момента t3 смены полярности напряжения на конденсаторе.

Всилу очевидной зависимости в трансцендентной форме момента време-

ни t2 от параметров схемы расчет основных характеристик параллельного резонансного инвертора может быть сделан только численно. Анализ показывает их подобие к характеристикам параллельного инвертора тока [15]. Преимущество резонансного режима работы инвертора состоит в том, что токи тиристоров в моменты их включения и выключения равны нулю; в результате

67

этого существенно уменьшает потери на переключение в тиристорах. В результате параллельный резонансный инвертор может работать при бóльших частотах выходного напряжения, чем параллельный инвертор тока, где токи тиристоров изменяются скачком в моменты коммутации вентилей. Прерывистый характер тока в звене постоянного тока инвертора, кроме того, обеспечивает высокую скорость регулирования амплитуды выходного напряжения за счет изменения как напряжения входного источника питания, так и величины бестоковой паузы. Правда, последний способ приводит к ухудшению формы выходного напряжения инвертора при глубоком регулировании.

Подобно тому как улучшаются характеристики последовательно-парал- лельного инвертора тока по сравнению с параллельным инвертором тока (см. раздел 2.1.2.1), также улучшаются характеристики последовательно-парал- лельного резонансного инвертора по сравнению с параллельным резонансным инвертором. Схема последовательно-параллельного резонансного инвертора идентична схеме последовательно-параллельного инвертора тока, показанной на рис. 2.1.6.

2.2.2.РЕЗОНАНСНЫЕ ИНВЕРТОРЫ С ОТКРЫТЫМ ВХОДОМ

2.2.2.1.КЛАССИЧЕСКИЕ СХЕМЫ ПОСЛЕДОВАТЕЛЬНЫХ РЕЗОНАНСНЫХ ИНВЕРТОРОВ (БЕЗ ОБРАТНЫХ ВЕНТИЛЕЙ)

Нулевая, полумостовая и мостовая схемы последовательных резонансных инверторов показаны на рис. 2.2.2. Все они работают, как и параллельные резонансные инверторы, в режиме прерывистого входного тока. Типовые диаграммы входного тока инвертора, напряжения на конденсаторе и тока нагрузки приведены на рис. 2.2.3.

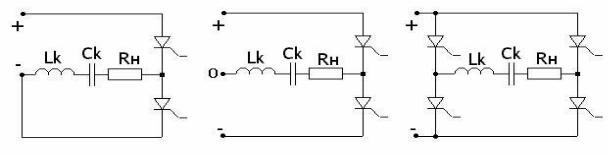

Рис. 2.2.2

В отличие от параллельных инверторов здесь напряжение на конденсаторе колебательного контура не спадает во время нулевой паузы, но ток нагрузки имеет прерывистый характер. Аналитическое исследование прерывистого режима работы последовательного резонансного инвертора осложнено теми же трудностями, что и у параллельного резонансного инвертора, и поэтому

68

здесь не приводится. С ним можно ознакомиться по монографиям [15] и прежним учебникам [9]. Да и сами эти схемы утрачивают свое доминирующее значение для создания преобразователей повышенной частоты из-за невозможности режима холостого хода и существенной зависимости режима работы от параметров нагрузки. Их потеснили схемы резонансных инверторов с вентилями обратного тока на тиристорах или на транзисторах, у которых нет ограничений, связанных с обеспечением времени на восстановление их управляющих свойств после интервала проводимости ими тока.

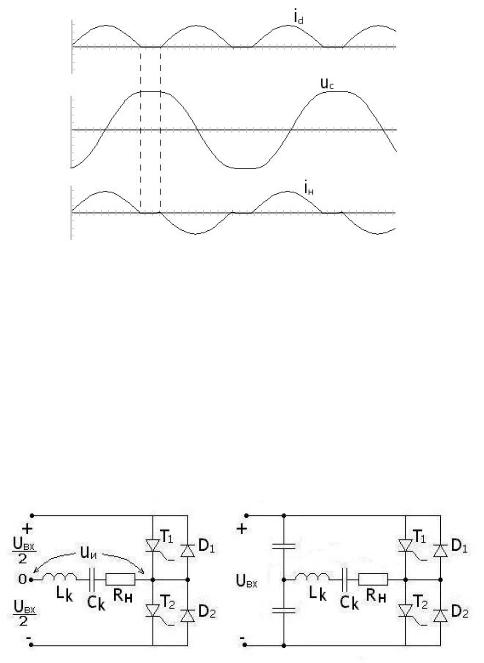

Рис. 2.2.3

2.2.2.2. РЕЗОНАНСНЫЕ ИНВЕРТОРЫ С ВЕНТИЛЯМИ ОБРАТНОГО ТОКА

Тиристорные инверторы. Схема полумостового последовательного резонансного инвертора на тиристорах с диодами обратного тока приведена на рис. 2.2.4,а для случая доступности средней точки источника входного напряжения и на рис. 2.2.4,б – вариант с расщепленным фильтровым (коммутирующим) конденсатором, когда средняя точка источника недоступна.

Рис. 2.2.4
