Материал: Шелегов Насосное оборудование АЕС 2011
6.5.5. Воздухоохладители
Воздухоохладители соединены по воде в две параллельные ветви по два охладителя. Воздухоохладители четырехили трехрядные, с шахматным расположение трубок. Трубки − биметаллические, с алюминиевым оребрением, развальцованные своими концами в трубных плитах. К трубным плитам присоединяются крышки. В нижней крышке имеются съемные фланцы для присоединения патрубков водопровода.
Воздухоохладители опускаются в статор сверху и крепятся к верхней раме корпуса статора. Патрубки подачи воды воздухоохладителя уплотнены относительно нижнего фланца статора. Перегородки, разделяющие охладитель по высоте на три зоны, со стороны, обращенной к сердечнику статора, имеют резиновые прокладки для предотвращения паразитных перетечек воздуха между зонами охладителя. В каждом охладителе на нижней крышке имеется штуцер для удаления воздуха из верхней крышки при заполнении охладителя водой.
6.5.6. Верхняя крестовина
Верхняя крестовина (рис. 6.28) − грузонесущая, сварной конструкции, с четырьмя лапами. Корпус крестовины имеет цилиндрическую форму.
Центральная часть крестовины образует масляную ванну, в которой расположены подпятник и направляющий подшипник. Гнездо направляющего подшипника, установленное внутри масляной ванны, делит ее объем на камеру смазки и камеру слива. Для организации циркуляции масла в камере смазки внутри гнезда направляющего подшипника установлено торцевое уплотнение, по поверхности трения которого скользит диск втулки подпятника.
Торцевое уплотнение отделяет зону подпятника от зоны направляющего подшипника. Из днища камеры слива выведена сливная труба, соединенная с коллектором слива масла. В днище масляной ванны установлено радиальное уплотнение вала, ограничивающее утечку масла из камеры смазки.
136

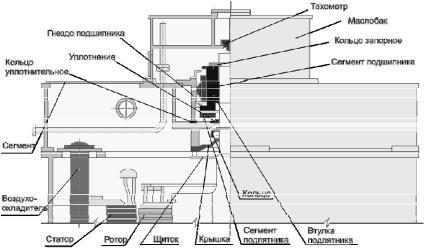

Рис. 6.28. Крестовина верхняя электродвигателя ГЦН
Крышка, установленная под днищем, образует камеру дренажа. В стенку камеры дренажа вварена труба подачи масла, входящая в кольцевую маслораспределительную канавку, и труба, соединенная с коллектором слива масла. На боковой поверхности камеры дренажа имеются три отверстия, закрытые со съемными заглушками, предназначенные для очистки маслораспределительной канавки. Скопления масла в камерах слива и дренажа при нормальных режимах работы не происходит благодаря большому сечению отводящих труб. Для сигнализации аварийного скопления масла в камере дренажа установлен индивидуальный указатель уровня жидкости УЖИ.
На цилиндрической поверхности корпуса крестовины имеется люк, закрытый съемной заглушкой, через который обеспечивается визуальный контроль уровня по датчику УЖИ. На верхнем фланце крестовины имеются четыре люка, которые закрываются съемными заглушками. При снятии заглушек обеспечивается допуск к четырем отверстиям в ребрах крестовины для крепления траверсы при подъеме двигателя и к указателю уровня жидкости УЖИ. Люки предназначены также для замера воздушного зазора и осмотра лобовых частей обмоток статора и ротора.
137
6.5.7. Нижняя крестовина
Нижняя крестовина (рис. 6.29) − сварной конструкции. Корпус крестовины состоит из двух цилиндров, связанных системой ребер с верхним и нижним фланцем крестовины. Верхняя часть внутреннего цилиндра образует масляную ванну, в которой расположен нижний направляющий подшипник.
Гнездо направляющего подшипника, приваренное к ребрам, установленным внутри масляной ванны, разделяет масляную ванну на камеру, заполняемую маслом, где расположены сегменты направляющего подшипника, и камеру слива. Снизу камера подшипника ограничивается крышкой, в которой устанавливается плавающее радиальное уплотнение. Крышка служит одновременно опорой для сегментов направляющего подшипника.
В днище камеры слива масла вварена труба, соединенная с коллектором. Нижняя часть внутреннего цилиндра и крышка, укрепленная в нижнем фланце крестовины, образуют камеру дренажа. В боковую стенку нижней камеры дренажа вварена труба для сброса масла, соединенная со сливным коллектором.

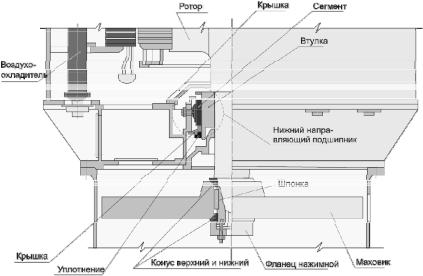

Рис. 6.29. Крестовина нижняя электродвигателя ГЦН
138
Для сигнализации аварийного скопления масла в камере дренажа в корпусе крестовины установлен указатель уровня УЖИ.
На верхнем фланце крестовины предусмотрены площадки для установки винтовых домкратов, используемых во время монтажа двигателя. В днище крестовины, между наружным и внутренним цилиндрами, выполнены четыре люка, закрытые устанавливающимися изнутри крестовины съемными заглушками. Люки предназначены для облегчения работ по монтажу подшипника.
В этой же зоне, в углубленном ниже уровня днища крестовиной стакане, расположен указатель уровня УЖИ для сигнализации аварийного скопления жидкости в случае образования течи в воздухоохладителях. В нижнюю часть крестовины вварен патрубок для отвода конденсата и аварийного слива жидкости, соединенный трубкой с углублением, где установлен указатель УЖИ.
На боковой поверхности наружного цилиндра имеются четыре прямоугольных люка, закрытые съемными заглушками. Люки обеспечивают возможность доступа к указателя уровня жидкости, к подшипнику, возможность замера воздушного зазора и осмотра лобовых частей обмоток.
На ребрах крестовины между наружным и внутренним цилиндрами, установлены электронагреватели.
6.5.8. Направляющие подшипники
Направляющие подшипники (рис. 6.30) – сегментные, самоустанавливающиеся, на сферической радиальной опоре. Поверхность трения сегментов облицована баббитом. Сегменты имеют изоляцию для защиты их от подшипниковых токов.
6.5.9. Подпятник
Состоит из восьми самоустанавливающихся сегментов, поверхность трения которых облицована баббитом. Каждый сегмент установлен на сферической головке опорного винта. Регулировка положения каждого сегмента по высоте производится поворотом опорного винта. Между сегментами и сферической головкой опорного винта установлена прокладка из меди, способствующая выравниванию нагрузки между сегментами.
139

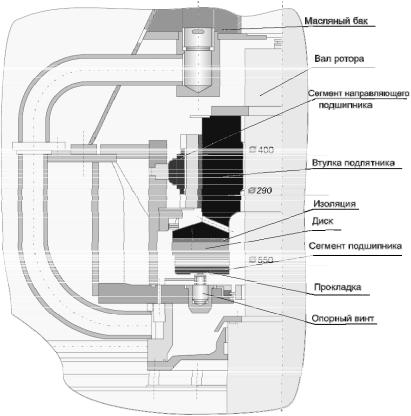

Рис. 6.30. Верхний направляющий подшипник электродвигателя
По баббитовой поверхности трения сегментов вращается шлифованный стальной диск, укрепленный болтами на втулке подпятника и зафиксированный штифтами. Вращающийся диск изолирован от втулки подпятника.
Верхний фланец маслобака оборудован двумя люками, закрытыми съемными заглушками. Люки предназначены для очистки внутренней полости маслобака. В центре верхней крышки − съемная заглушка, обеспечивающая доступ к тахометру. На цилиндрической поверхности крышки имеется люк, закрытый съемной заглушкой и предназначенный для замены дроссельных шайб при регулировке расхода масла.
140
