счет плотного прилегания друг к другу графитовых колец неподвижного (статорного) и вращающегося элементов. Плотное прилегание обеспечивается пружинами 11.

Охлаждается уплотнение водой, циркулирующей в автономном контуре охлаждения. Циркуляцию охлаждающей воды в контуре охлаждения обеспечивает винтовой насос, образованный многозаходной винтовой нарезкой 12 на наружной поверхности рубашки 13 и втулкой 14. Охлаждение жидкости в автономном контуре осуществляется в выносных теплообменниках.

Теплообменник контура торцевых уплотнений выполнен двухходовым поверхностного типа по принципу труба в трубе. Жидкость автономного контура циркулирует во внутренней трубе 1. Охлаждающая вода подается во внешнюю трубу 2.

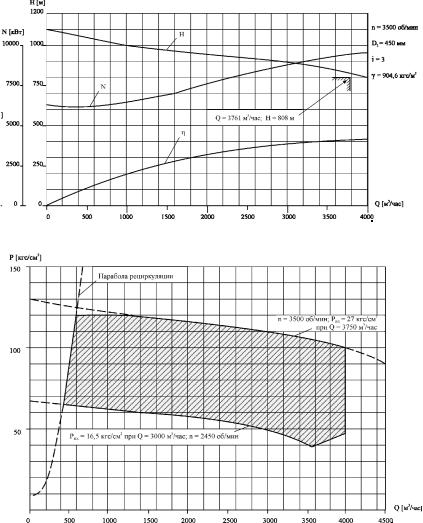

Основные технические характеристики представлены в табл. 8.1

и на рис. 8.17–8.18.

206

В верхней части корпуса расположен вентиль для выпуска воздуха.

Насос установлен на плиту четырьмя лапами, которые для уменьшения вертикальных перемещений корпуса подняты возможно ближе к оси насоса.

Тепловое расширение в продольном направлении организовано в сторону упорного подшипника от неподвижной точки (фикспункта), организованного продольными шпонками в корпусе и двумя поперечными цилиндрическими шпонками, расположенными в лапах корпуса со стороны зубчиковой муфты.

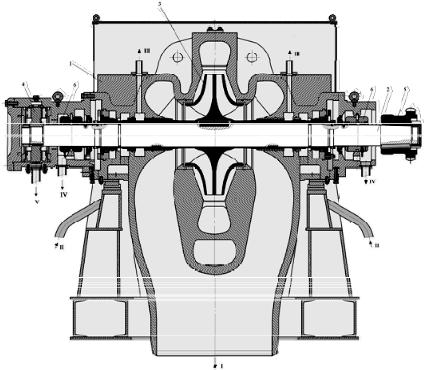

Ротор БН состоит из вала 2, рабочего колеса 3, рубашек вала (защитных втулок), диска упорного подшипника 4, зубчиковой полумуфты 5.

Рабочее колесо выполнено с расширенной входной частью для придания ему более высоких антикавитационных свойств. Для компенсации осевого усилия рабочее колесо имеет двусторонний вход воды. Небаланс осевого усилия воспринимается упорным подшипником типа итчелла, конструкция упорного подшипника аналогична конструкции упорного подшипника ПН. Опорами ротора служат подшипники скольжения 6. Смазка опорного и упорного подшипников − принудительная, масло поступает из системы смазки.

Насос допускает работу на линию рециркуляции при частоте вращения менее 1260 об/мин, а также кратковременную работу с частотой вращения 2000 об/мин.

В качестве концевых уплотнений используется одинарное торцевое уплотнение с импульсным уравновешиванием аксиального подвижного элемента (см. рис. 8.16).

Уплотнение состоит из трех основных узлов:

1)аксиально-подвижного (статорного) элемента;

2)вращающегося элемента;

3)винтового насоса.

Аксиально-подвижный элемент состоит из обоймы 1, в которой установлено графитовое кольцо 2. Обойма размещена в неподвижной части уплотнения 3, которая крепится к корпусу 4 нажимным фланцем 5. Графитовое кольцо и обойма фиксируются от проворачивания относительно корпуса винтами. Зазоры между деталями уплотнения уплотняются резиновыми кольцами.

209

Детали вращающегося элемента закреплены на рубашке 7 ротора. Вращающаяся обойма 8 фиксируется на рубашке с помощью поводка. Во вращающейся обойме установлено графитовое кольцо 9, которое фиксируется относительно обоймы поводками. Вращающийся элемент крепится на валу насоса гайкой 10, которая фиксируется от самоотвинчивания стопорной гайкой. Уплотнения достигаются за счет плотного прилегания друг к другу графитовых колец неподвижного (статорного) и вращающегося элементов. Плотное прилегание обеспечивается пружинами 11.

Охлаждается уплотнение водой, циркулирующей в автономном контуре охлаждения. Циркуляцию охлаждающей воды в контуре охлаждения обеспечивает винтовой насос, образованный многозаходной винтовой нарезкой 12 на наружной поверхности рубашки 13 и втулкой 14. Охлаждение жидкости в автономном контуре осуществляется в выносных теплообменниках.

Теплообменник контура торцевых уплотнений выполнен двухходовым поверхностного типа по принципу труба в трубе. Жидкость автономного контура циркулирует во внутренней трубе 1. Охлаждающая вода подается во внешнюю трубу 2.

Основные технические характеристики представлены в табл. 8.2

и на рис. 8.20 и 8.21.

Таблица 8.2

Технические характеристики бустерного насоса (тип ПТА-3800-20)
