вывод в ремонт насоса по тепловой части; обвязка отключающей арматуры цепями и ограждение ремонтной зоны; вывешивание предупредительных плакатов;
оформление соответствующей оперативной документации. Последовательность выполнения операций при выводе насоса
из резерва в ремонт:
снять насос с АВР или проконтролировать снятие с АВР; разобрать электросхему двигателя насоса; проконтролировать то, что электросхема двигателя разобрана; сдренировать гидравлическую часть насоса, для чего:
проконтролировать закрытие напорной задвижки; закрыть всасывающую задвижку;
закрыть вентиль на схеме подачи уплотняющей воды на сальниковые уплотнения; для насоса, имеющего щелевые уплотнения, закрыть арматуру в схеме сброса протечек;
открыть воздушник с корпуса насоса; убедиться по приборам контроля, что давление в корпусе насоса снизилось до нуля; открыть дренаж с корпуса насоса;
удостовериться в том, что насос сдренирован. Разобрать электросхемы приводов запорной арматуры.
Убедиться, что электросхемы приводов запорной арматуры разобраны.
Аналогичным образом отключить остальные технологические схемы обвязки насосного агрегата, указанные в наряде-допуске, к примеру:
закрыть вентиль подачи технической воды на охлаждение подшипников;
закрыть вентили подачи масла к подшипникам насосного агрегата;
отключить вентили подачи охлаждающей воды на воздухоохладители;
оградить рабочую зону электродвигателя насоса; вывесить предупредительные плакаты:
на ключи управления электродвигателем насоса – «Не включать»;
331
на закрытую арматуру – «Не открывать. Работают люди»; на ограждение рабочей зоны – «Опасная зона»; запорную арматуру обвязать цепями и запереть на замок;
оформить факт вывода насоса в ремонт в оперативной документации и наряде-допуске.
11.4.6. Постановка насоса на АВР

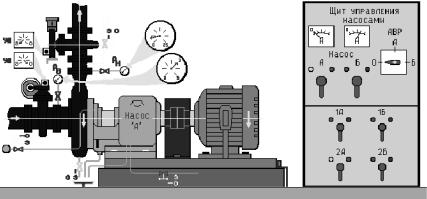

Рис. 11.31. Постановка насоса на АВР
Насос на АВР ставится из состояния насос в резерве, при этом необходимо выполнить следующие операции:
открыть напорную задвижку на резервном насосе; проконтролировать отсутствие обратного вращения вала насоса.
Если при открытии напорной задвижки вал насоса начинает вращаться в обратную сторону, то это свидетельствует о неплотности обратного клапана. Запрещается постановка насоса на АВР в случае неплотности обратного клапана;
проконтролировать показания приборов контроля давления на всасе и напоре;
проконтролировать правильность установки уставок на электроконтактных манометрах (ЭКМ), используемых в схеме АВР. Положение уставок должно соответствовать карте уставок и блокировок, утвержденной главным инженером станции;
выставить соответствующим образом ключи переключения блокировок насоса.
332

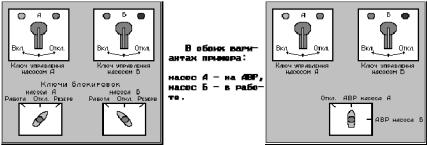

Варианты исполнения ключей блокировок насосов
Рис. 11.32. Варианты исполнения ключей блокировок
Оформить соответствующую запись в оперативной документации.
11.4.7. Включение насоса по АВР
Автоматическое включение резервного насоса может осуществляться при правильно выставленных ключах блокировок АВР в следующих случаях:
при действительных отклонениях контролируемых схемой АВР параметров, а именно:
вслучае отключения электродвигателя работающего насоса (работа данной блокировки контролируется персоналом электроцеха.); при снижении давления в напорной магистрали до уровня, определенного соответствующей уставкой ЭКМ (Работа данной бло-
кировки контролируется персоналом цеха ТАИ); при снижении расхода рабочей жидкости в напорной магистра-
ли до уровня, определенного соответствующей уставкой на расходомере (работа данной блокировки, используемой редко, контролируется персоналом цеха ТАИ).
При фиктивных отклонениях контролируемых параметров, сымитированных оперативным персоналом:
вслучаях плановых опробований АВР насосов;
при неправильных действиях оперативного персонала, например:
отключение насоса в резерв при выставленных на АВР ключах блокировок насоса;
333
перекрытие импульсных трубок, идущих к первичным приборам схемы АВР.
Плановые опробования АВР насосов выполняются в соответствии с графиком опробования АВР насосов, в определенное соответствующим распоряжением время. Порядок опробования АВР насосов и способ имитации отклонений контролируемых параметров определен соответствующей инструкцией по опробованию АВР механизмов.
При фиктивных отклонениях контролируемых параметров, вызванных неисправностью приборов системы АВР, например:
размораживание импульсных трубок или самих первичных приборов схемы АВР;
свищи или обрывы импульсных трубок, соединяющих первичные приборы схемы АВР;
неисправности электросхем цепей АВР.
Срабатыванию АВР насосов всегда предшествуют включение звуковой сигнализации и загорание соответствующего светового табло, сигнализирующих об отклонении контролируемого параметра от нормы, например: «Понижение давления на...», «Снижение расхода в...», «Отключение э/д...».
Включение насоса по АВР сопровождается звуковой сигнализацией, загоранием соответствующего светового табло «Работа АВР насоса...» и выпаданием соответствующего блинкера.
11.4.8. Снятие насоса с АВР в резерв

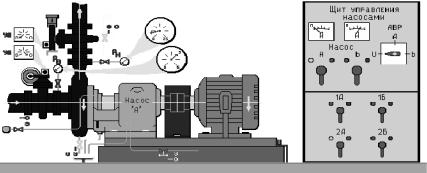

Рис. 11.33. Снятие насоса с АВР в резерв
334
Насос с положения АВР может быть выведен в резерв, при этом необходимо выполнить следующие операции:
вывести ключ переключения блокировок в положение «отключено»:

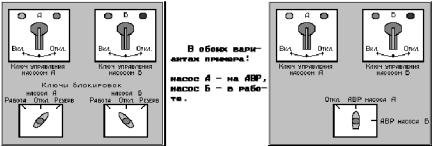

Рис. 11.34. Положение ключа блокировок – «отключено»
закрыть напорную задвижку на резервном насосе. При закрытии напорной задвижки, на этапе снятия насоса с АВР, давления на напоре и всасе насоса, как правило, не должны изменяться;
проверить показания приборов контроля давления на всасе и напоре насоса.
проконтролировать и убедиться в нормальной работе технологических схем обвязки насоса;
оформить соответствующую запись в оперативной документации.
11.5.Оперативный контроль насосов в различных состояниях
11.5.1.Насос в ремонте
Допуск ремонтного персонала к ремонту насосов должен осуществляться на основании наряда-допуска, оформленного в соответствии с ПТБ «Организационные мероприятия, обеспечивающие безопасность работ».
Соответствующими разделами наряда-допуска («Для обеспечения безопасных условий необходимо...» и «Особые условия») предусматриваются организационные мероприятия, обеспечивающие безопасное выполнение ремонтных работ и индивидуальные средства защиты ремонтного персонала.
335
