Дополнительные сведения о местности могут быть получены из различных топографических описаний, опроса местных жителей, допросазадержанныхлиц (преступников) (фрагмент1.36).

Топографические описания местности (текстовые) – данные о ка-

ком-либо участке местности, изложенные на бумаге в виде письменных или графических донесений. Они содержат сведения о местности, которые нельзя получить с помощью карты, например, подробную характеристику дорожной сети, данные о грунтах, почвах, источниках воды, об измененияхместности, зависящихотвременигодаит.д.

Топографические описания местности дают возможность дополнить сведенияобизучаемомрайоне местности, получаемыес карты.

Изучение местности путем опроса местных жителей и допроса задержанных граждан (преступников) иногда применяется, когда нет возможности получить достаточно данных о местности другими способами, атакже вслучае необходимостиуточнитьотдельныесведения.

Перечисленные способы изучения местности дополняют друг друга. Только при умелом сочетании всех способов можно получить достаточнополные сведенияобизучаемойместности.

Контрольные вопросы

1.Каковыосновные тактическиесвойстваместности?

2.Какое значение имеет изучение местности при оценке оперативной обстановки?

3.Какие местные предметы обеспечивают благоприятные условия дляориентирования?

4.Какими данными определяются маскировочные свойства населенных пунктов?

5.Назовитеосновныетопографическиеэлементыместности.

27

Гл а в а II. ТОПОГРАФИЧЕСКИЕ КАРТЫ

ИИХ СОДЕРЖАНИЕ

§1. Геометрическая сущность и проекция российских топографических карт, планов

Когда говорят о форме (фигуре) Земли, то имеют в виду не физическую ее поверхность со всеми неровностями (горами, низменностями и т.п.), а некоторую воображаемую поверхность океанов и открытых морей, мысленно продолженную под всеми материками. Эта воображаемая поверхность среднего уровня океана, как бы покрывающая всю нашу планету, называется уровенной поверхностью, а фигура Земли, ограниченнаяэтойповерхностью, – геоидом(фрагмент2.1).

По своей форме Земля является неправильной геометрической фигурой. Установление размеров и формы Земли имеет большое значение длясоздания точныхтопографическихкарт.

Установление размеров земного эллипсоида, наиболее близко подходящего по своей форме и размерам к фактической фигуре Земли, имеет большое научно-техническое и практическое значение. Это важно для созданияточныхтопографическихкарт.

В Российской Федерации при создании топографических карт при-

нятэллипсоидКрасовского1 (фрагмент2.2).

Рис. 2. Основные точки и линии Земного шара

1 Красовский Феодосий Николаевич (1875–1948 гг.) – российский астрономгеодезист, с 1939 г. член-корреспондент Академии наук по Отделению математических и естественных наук (геодезия). В 1940 г. под его руководством были опреде- леныразмерыЗемногореференц-эллипсоида(эллипсоидКрасовского).

28

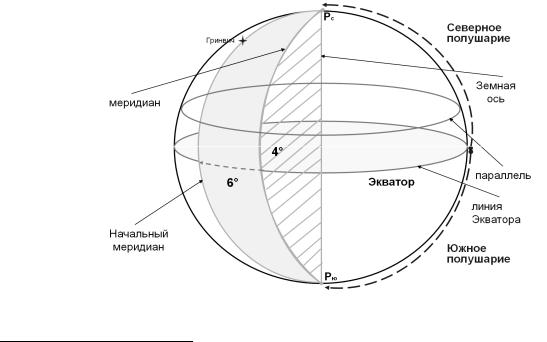

На Земном шаре (геоиде) различают следующие основные точки и линии: географические полюсы, экватор, параллели, меридианы, магнитные полюсы (рис. 2). Концы земной оси, вокруг которой происходит суточное вращение Земли, называют географическими полюсами – се-

вернымиюжным(Pc иPю) (фрагмент2.4).

Плоскость, перпендикулярная к оси вращения Земли и проходящая через ее центр, называется плоскостью земного экватора. Эта плоскость пересекает земную поверхность по окружности, называемой экватором. Плоскость экватора делит Землю на два полушария – северное и южное.

Линии пересечения земной поверхности плоскостями, параллельными плоскостям экватора, называют параллелями, а линии пересечения поверхности Земли вертикальными плоскостями, проходящими через земную ось, – географическими, или истинными, меридианами (фрагмент 2.3). Сетка, образованная пересекающимися параллелями и мери-

дианами, называетсягеографическойсеткой.

При изображении физической поверхности Земли на карте (плоскости) ее первоначально проектируют (переносят) отвесными линиями на уровенную поверхность, а затем уже это изображение развертывают на плоскость. При изображении небольшого участка уровенную поверхность можно принять за горизонтальную плоскость и, спроектировав на нее этот участок, получить топографический план местности.

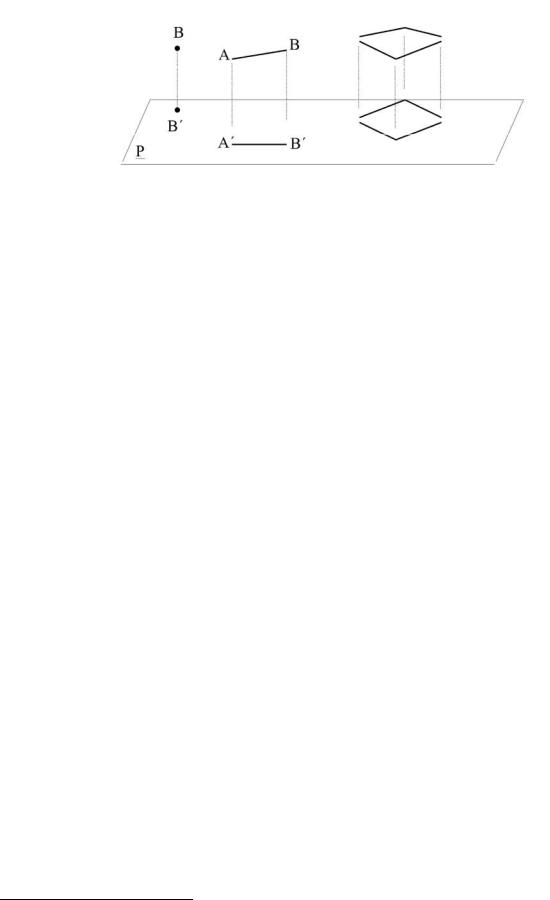

Чтобы представить геометрическую сущность такого планового изображения, возьмем в пространстве какую-нибудь произвольно расположенную прямую, из каждой ее точки опустим перпендикуляры на горизонтальную плоскость «Р». Точки пересечения перпендикуляров с плоскостью «Р» составят прямую «АВ», которая и будет плановым изображением прямой «А´В´» (рис. 3). Изображение в плане точек и линий земной поверхности называется их горизонтальным проложением (фрагмент 2.5). Если проектируемая линия горизонтальна, ее изображение в плане равно длине самой линии; если она наклонна, то горизонтальное проложение всегда короче ее длины и уменьшается с увеличениемугла наклона.

При съемке местности на карту наносят в заданном масштабе (т.е. с известным уменьшением) горизонтальные проложения всех ее линий и контуров, спроектированных на уровенную поверхность Земли, которую впределахлистакартыпринимаютзагоризонтальную плоскость.

29

Рис. 3. Горизонтальное проложение точек и линий

На местности все линии обычно наклонны, следовательно, их горизонтальные проложениявсегдакорочесамих линий.

Топографические карты составляются в единой равноугольной про-

екцииГаусса1.

Чтобы свести неизбежные искажения проекции к минимуму, не превышающему погрешности графических построений на картах, поверхность земного эллипсоида делят меридианами, отстоящими друг от друга на 6 градусов, на 60 равных долготных зон, каждую из них при составлении карт развертывают на плоскости независимо от других зон (фрагмент 2.6). Эти зоны называются координатными, так как каждая из них представляет самостоятельную систему плоских прямоугольных координат Гаусса, за начало которой принимается точка пересечения среднего меридиана зоны с экватором. Счет зон ведется от Гринвичского меридиана. Территория России охватывает 29 зон, начинаясь с 4 зоны и оканчиваясь32 зоной.

Зону развертывают на плоскости таким образом, чтобы средний, так называемый осевой меридиан зоны изображался без искажения его длины прямой линией, перпендикулярной к экватору, который также изображается прямой линией, но с весьма незначительным искажением (увеличением) длины. Остальные меридианы и параллели изображаются на плоскости кривыми линиями и тоже с весьма небольшим увеличениемихдлины.

При составлении карт в проекции Гаусса зону разбивают на отдельные листы. Каждый лист имеет форму равнобокой трапеции, ограниченнойсверхуиснизупараллелями, ас боков– меридианами.

1 Гаусс Карл Фридрих (1777–1855 гг.) – немецкий математик, механик, физик и астроном.

30

На крупномасштабных топографических картах все стороны этих трапеций изображаются прямыми линиями. На картах же масштабов 1 : 100 000 имельчепрямоугольнылишьбоковыесторонырамок.

Изображения земной поверхности в зависимости от способа их составления и размеров изображаемой на них территории принято разделятьнапланыикарты.

Понятие топографического плана. При съемке небольших участков местности уровенную поверхность принимают за плоскость и без заметных искажений получают изображение всех очертаний данной местности. Такое уменьшенное, точное и подробное изображение на плоскости небольшого участка местности, принимаемого за плоскость, называется топографическимпланомили просто планом (фрагмент2.7).

При изображении на плоскости всей поверхности Земли или обширных земных пространств приходится учитывать кривизну уровенной поверхности, применяя для этого ту или иную картографическую проекцию.

Способ построения на плоскости сетки параллелей и меридианов Земного эллипсоида и изображение на ее основе земной поверхности на-

зываетсякартографическойпроекцией.

Такое изображение всей земной поверхности или значительной ее части, выполненное на плоскости в какой-либо проекции, т.е. составленное по предварительно вычерченной картографической сетке, называется картой. Карты, на которых все линейные размеры земной поверхности уменьшены более чем в миллион раз, называются географическими, карты с уменьшением линейных размеров в миллион раз и меньше называются топографическими(фрагмент2.8).

§ 2. Классификация топографических карт

Понятие топографической карты. Топографические карты как из-

мерительные документы и основные источники информации о местности служат одним из важнейших средств управления подразделениями. По ним изучают местность и ориентируются в боевых условиях, выполняют необходимые измерения и расчеты при изучении и оценке обстановки, принятии решений, организации боевых действий и постановке боевых задач подчиненным подразделениям. С помощью топографических карт в хозяйственной сфере решаются самые разнообразные задачи. Например, при проектировании дорог, возведении гидротехнических и других инженерных сооружений необходимо производить по карте точные измерения и расчеты. Для этих целей требуются самые подроб-
