31

ные и точные крупномасштабные карты. Для приближенного определения расстояний, изучения общего характера и основных объектов местности, для ориентирования в пути необходимы карты, хотя и менее точные и подробные, но портативные и удобные для работы на местности, т.е. картыболеемелкихмасштабов.

Все это вызывает необходимость иметь карты различных масштабов. Однако создание большого числа разномасштабных топографических карт, а тем более и произвол в выборе их масштабов создает огромные трудности в изготовлении карт, в согласовании их между собой, а также в работе по их обновлению и поддержанию на современном уровне в соответствиис изменениями, происходящими на местности.

Классификация российских топографических карт. Характерной особенностью масштабного ряда (системы) российских топографических карт является строгая согласованность в нем и кратность всех масштабов (табл. 1). Это обеспечивает наиболее простой, единообразный и удобный переход от одного масштаба к другому как при измерениях на местности, так ина картах.

Классификацияроссийскихтопографическихкарт

32

Масштабный ряд российских топографических карт состоит из сле-

дующих основных масштабов: 1 : 25 000, 1 : 50 000, 1 : 100 000, 1 : 200 000, 1 : 500 000, 1 : 1 000 000 (фрагмент 2.9). В зависимости от масштаба нашитопографические картыделятсянатригруппы:

1. Мелкомасштабные (оперативные) 1 : 1 000 000, 1 : 500 000 топо-

графические карты изготовляются из карт более крупных масштабов. Они применяются для изучения и оценки общего характера местности, а также для производства различных приближенных расчетов в интересах организации оперативно-служебной деятельности на территории республики, края, области, занимающих значительные по площади территории.

2. Среднемасштабные (оперативно-тактические) 1 : 200 000, 1 : 100 000 карты изготавливаются непосредственно по материалам съемок или из карт более крупных масштабов. Эти карты вполне пригодны для изучения топографических объектов и общего характера местности.

В подразделениях МВД среднемасштабные карты применяются для составления рабочих (оперативных) карт УВД областей (краев), для планирования мероприятий службы охраны общественного порядка, а также для составления планов розыска побега осужденных из исправи- тельно-трудовых колоний.

3. Крупномасштабные карты, или точные измерительные, 1 : 50 000, 1 : 25 000 изготавливаются по аэрофотосъемкам и путем инструментальной съемки, т.е. по непосредственным измерениям на местности. Крупномасштабные картыиспользуютсякак рабочие или оперативные карты, или оперативные карты начальника УМВД для планирования службы охраны общественного порядка на территории района, а также для составленияпланарозыска.

§ 3. Разграфка и номенклатура российских топографических карт

На всю территорию Российской Федерации составлены топографические картыразличныхмасштабов.

Каждый лист имеет рамку, верхняя и нижняя стороны которой являются параллелями, а боковые – меридианами. Такое деление карт на отдельные листы называется разграфкой. Географическая сетка, положенная в основу деления карт на листы, позволяет определить местоположение любого участка местности, изображенного на данном листе карты.

33

Совпадение сторон рамки с параллелями и меридианами ориентирует листы карт в отношении сторон горизонта, а именно: верхняя сторона является северной, нижняя – южной, левая – западной, правая – восточной.

Чтобы легко и быстро находить нужные листы карты того или иного масштаба и района, каждому листу присвоено буквенное и цифровое обозначение – номенклатура, которая указывается на северной стороне рамки. Рядом подписывается название наиболее крупного населенного пункта израсположенныхнакарте.

Номенклатура российских топографических карт – стройная система, единая длякарт любогомасштаба.

В основу номенклатуры российских топографических карт всех масштабовположенылистымиллионнойкарты.

Все листы миллионной карты имеют следующие размеры рамки: 6 градусов по долготе и 4 градуса по широте. Нам известно, что весь Земной шар разбит на шестиградусные зоны. Следовательно, лист миллионнойкартыподолготесовпадаетсразмеромзоны.

Если разграфить поверхность Земли меридианами через 6 градусов, а параллелями через 4 градуса, то вся поверхность будет разбита на трапеции 1 : 1 000 000. Номенклатура листа карты 1 : 1 000 000 слагается из ряда и колонны. Ряды (пояса) листов обозначаются заглавными буквами латинского алфавита. Счет рядов ведется от меридиана с долготой 180 градусов, сзападанавосток (фрагмент2.10).

Например, лист миллионной карты с городом Новосибирск имеет размеры по широте от 52 до 56 градусов, а по долготе от 78 до 84 градусов. Лист карты миллионного масштаба с городом Новосибирск имеет номенклатуру N-44, где N – обозначение ряда, 44 – номер колонны.

Пример1. Номенклатура листа миллионной карты с городом Смо- ленскбудетN-36.

Пример2. Номенклатура листа миллионной карты с городом Москва будетN-37.

Размеры листов топографических карт всех остальных более крупных масштабов установлены таким образом, что в каждом листе миллионной карты содержится всегда целое число, т.е. размеры масштабов. В соответствии с этим номенклатура любого листа топографической карты масштаба 1 : 500 000 и крупнее слагается из номенклатуры соответствующего листа миллионной карты с добавлением к

34

ней номеров или букв, указывающих расположение на нем данного листа карты.

Водномлистекартымиллионного масштаба(табл. 2) содержится:

–4 листа карты масштаба 1 : 500 000, которые обозначаются буквами А, Б, В, Г;

–36 листов карты масштаба 1 : 200 000, которые обозначаются римскимицифрамиотI доXXXVI;

–144 листа карты масштаба 1 : 100 000, которые обозначаются арабскимицифрамиот1 до144 (фрагмент 2.11).

Пример3. Номенклатура миллионного листа карты с городом Рязань N-37 (фрагмент 2.12). Номенклатуры листов карт последующих масштабовсгородом Рязаньопределяютсяи записываются:

–для масштаба 1 : 500 000 номенклатура данного листа будет N-37-Б (рис. 4);

Москва

АБ

Рязань

ВГ

Рис. 4. Расположение и порядок нумерации листов карт масштаба 1 : 500 000 на листе карты масштаба 1 : 1 000 000

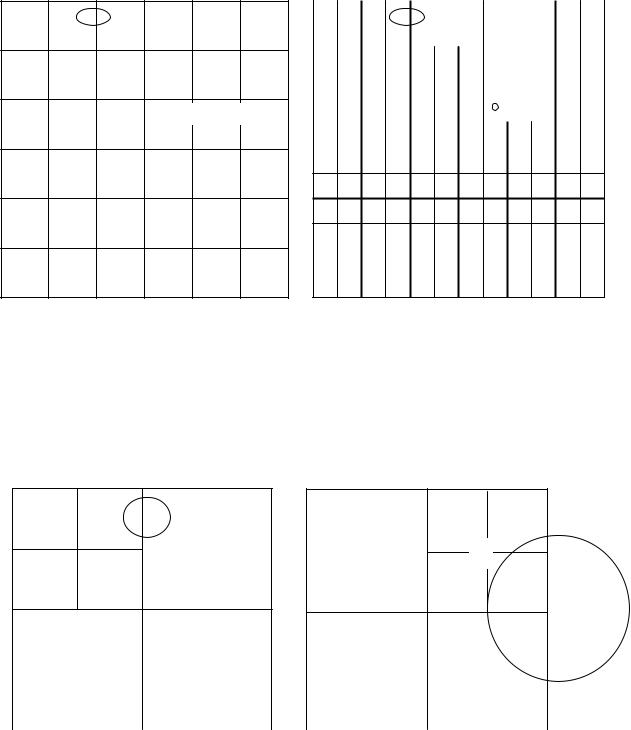

–для масштаба 1 : 200 000 номенклатура данного листа N-37-ХVI (рис. 5а);

–для масштаба 1 : 100 000 номенклатура данного листа N-37-56 (рис. 5б).

Водном листе карты масштаба 1 : 100 000 содержится четыре листа карт масштаба 1 : 50 000, которые обозначаются русскими заглавными буквамиА, Б, В, Г.

Номенклатура листа карты масштаба 1 : 50 000 слагается из номенклатуры листа карты масштаба 1 : 100 000 и присоединением к ней соответствующейбуквы(фрагмент2.13).
