Материал: Системы электроснабжения на базе возобновляемых источников энергии. Энергетические технологии на базе возобновляемых источников энергии . методические указания к практическим занятиям. Тикунов А.В., Черных Т.Е

ГОСТ 9327 (210х297 мм). Текст следует набирать, соблюдая следующие размеры полей: правое ─ 10 мм; левое ─ 20 мм; верхнее ─ 20 мм; нижнее ─ 10 мм;

Набор текста в текстовом редакторе должен удовлетворять следующим требованиям: шрифт Times New Roman, кегль 14, цвет шрифта – черный, межстрочный интервал – 1,5. Текст должен быть отформатирован по ширине страницы с применением автоматического переноса слов, первая строка с абзацным отступом 1,25 cм.

Страницы РПЗ следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту, включая приложения.

Номер страницы проставляют в центре нижней части страницы без точки. Титульный лист включается в общую нумерацию страниц. Номер стра-

ницы на титульном листе не проставляют.

Наименования структурных элементов «СОДЕРЖАНИЕ», «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ЛИТЕРАТУРЫ», «ПРИЛОЖЕНИЕ» служат заголовками этих структурных элементов. Заголовки структурных элементов следует располагать по центру строки без точки в конце и печатать прописными буквами, не подчеркивая. Расстояние между заголовком и текстом должно быть равно одной строке. Каждый структурный элемент КП следует начинать с новой страницы. Страница КП должна быть заполнена текстом не менее чем на 1/3 часть. Содержание включает все структурные элементы КП с указанием номеров страниц, с которых они начинаются.

Для основной части приводятся наименования всех разделов, подразделов, пунктов (если они имеют наименование). Приложения указываются с их наименованием. Иллюстрации (чертежи, графики, диаграммы, схемы, фотоснимки, компьютерные распечатки) следует располагать непосредственно после текста, в котором они упоминаются впервые или на следующей странице.

РПЗ содержит титульный лист, задание на курсовой проект, содержание, введение, основную часть, заключение, список литературы и чертежи, оформленные в виде приложений.

Основная часть работы содержит электромагнитный, тепловой и вентиляционный расчеты.

Графическая часть проекта состоит из сборочного чертежа спроектированного электродвигателя и спецификации к нему. Вся графическая документация должна быть выполнена в соответствии с требованиями ЕСКД.

6

ПРАКТИЧЕСКАЯ РАБОТА 1 ОПРЕДЕЛЕНИЕ СУТОЧНОЙ ИНСОЛЯЦИИ ДЛЯ РАССМАТРИВАЕМОЙ МЕСТНОСТИ

На современном этапе развития солнечной электроэнергетики в основном выделяются два направления: солнечные электростанции с гелиотермодинамическим циклом и солнечные электростанции на базе полупроводниковых фотоэлектрических преобразователей (ФЭП). Последние получили значительно более широкое распространение, поэтому в данном пособии рассмотрены вопросы расчёта именно таких систем.

Исходными данными для энергетического расчёта автономной системы электроснабжения на базе энергии солнечного излучения являются информация о значении минимальной суточной инсоляции Wсут для местности, в которой

расположен объект и величина его полного суточного потреблении электроэнергии ŴΣ.

В России регистрация прихода солнечного излучения осуществляется государственной метеорологической службой с использованием сети актинометрических станций. Измерения проводятся стандартными термоэлектрическими приборами: интенсивность прямого солнечного излучения – актинометром АТ50; интенсивность суммарного излучения (прямого плюс рассеянного) — пиранометром баллометрического типа М-80. Измерения осуществляются для горизонтальной плоскости. Данные регулярно публикуются с 1961 г. в ежемесячниках и справочниках.

Как известно поток лучистой энергии Солнца, падающий на поверхность земли состоит из следующих компонент:

-прямое солнечное излучение;

-диффузное (рассеянное) солнечное излучение,

-отражённое от окружающего ландшафта излучение.

Таким образом, интенсивность суммарного солнечного излучения

где Iп, Iд, Iот интенсивности прямого, рассеянного и отражённого солнечного из-

лучения в Вт/м2 соответственно.

Пиранометр позволяет отдельно измерить интенсивность суммарного солнечного излучения или сумму отражённого и рассеянного солнечного излучения. Прямая составляющая излучения может быть определена либо как разница указанных выше показаний пиранометра, либо прямым измерением при помощи актинометра.

Значения интенсивности прямого солнечного излучения в отсутствие облачности на пути прохождения зависят от широты места, времени суток, порядкового номера дня в году, определяющих сечение потока солнечной энер-

7

гии, падающего на рассматриваемую единичную площадку, и дистанцию, про- ходи-мую им в атмосфере Земли.

Рассеянное излучение поступает на площадку со всего небосвода и зависит от наличия и распределения облачности.

Отражённая составляющая определяется отражающими свойствами объектов, которые «видит» тестируемая площадка, то есть объектов, находящихся выше её плоскости. Отражающая способность этих объектов определяется коэффициентом отражения ρ, называемым альбедо:

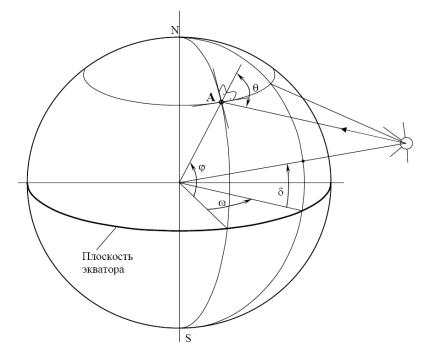

На рис. 1 приведены основные угловые характеристики, опреде-ляющие инсоляцию горизонтальной площадки, расположенной в точке А.

На рисунке:

ϕ– широта места;

δ– солнечное склонение (угловое положение Солнца в солнечный полдень относительно плоскости экватора);

ω – часовой угол движения Солнца, равный 0° в полдень (каждый час времени i от восхода до заката соответствует 15° долготы);

θ – угол между направлением на солнце и зенит (угол падения прямого солнечного излучения на горизонтальную поверхность).

Рис. 1. Угловые величины, характеризующие положение Солнца относительно тестируемой горизонтальной площадки

8

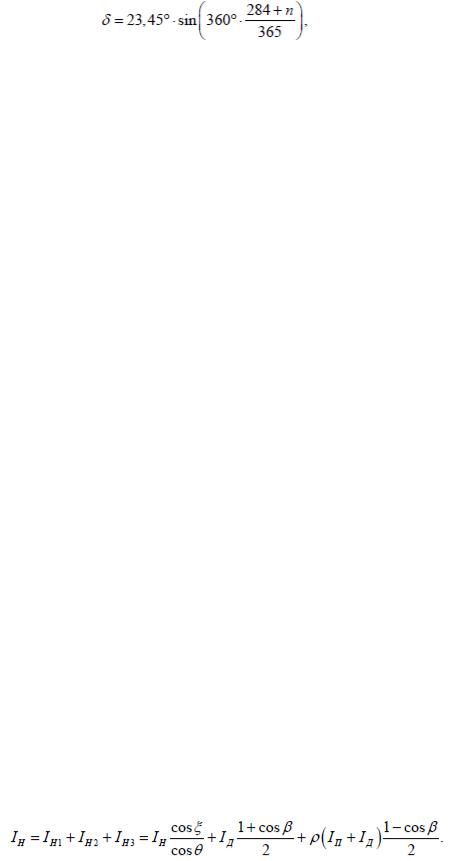

Значение угла солнечного склонения для любого дня года определяется по формуле Купера

(1.3)

где n – порядковый номер дня в году, отсчитываемый с 1 января.

Связь между углом падения прямого солнечного излучения на горизонтальную поверхность и другими угловыми характеристиками (рисунок 1.1) определяется выражением

Максимальное количество лучистой энергии Солнца можно уловить, если Θ = 0°, то есть, используя солнечные батареи, установленные на гелиостате, обеспечивающем непрерывную ориентацию плоскости приёмника перпендикулярно прямому солнечному излучению. Однако наличие гелиостатов значительно увеличивает стоимость системы, в связи с чем, в современной мировой практике в основном применяется установка солнечных батарей под углом к горизонту β, равном широте места с ориентацией активной поверхности на юг (для северного полушария).

Тогда угол падения излучения на наклонную поверхность ξ (угол между направлением на Солнце и нормалью к наклонной поверхности, ориентированной на юг) связан с прочими угловыми характеристиками следующим образом:

а соотношение между прямыми составляющими солнечного излучения, падающими на горизонтальную и наклонную поверхности:

(1.6) При равномерном распределении рассеянного излучения по небосводу (либо нет облаков, либо сплошные облака или дымка) интенсивность рассеянного излучения, падающего на наклонную поверхность

(1.7) то есть определяется тем, какую часть небосвода «видит» площадка.

Для отражённого излучения выражение аналогично, а в целом

(1.8)

9

На практике с учётом того, что отражённая составляющая при отдельных измерениях составляет не более 6%, а при измерениях прямой и рассеянной составляющих в значительной степени учитывается в рассеянной составляющей, третьим слагаемым можно пренебречь без ощутимой потери точности и использовать для расчётов выражение

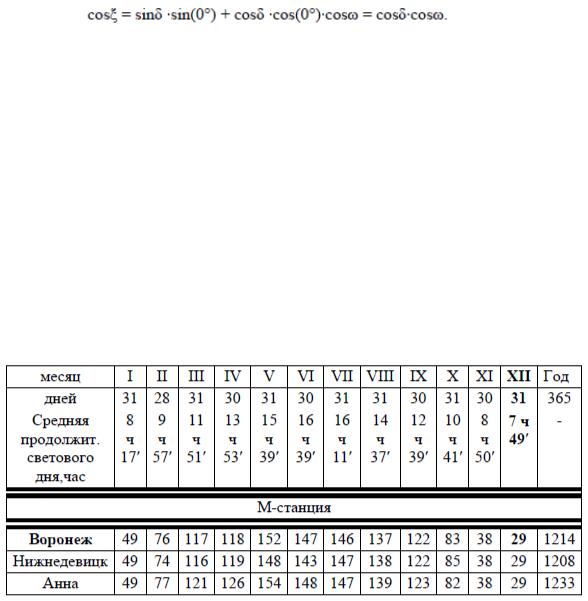

(1.9) Если β = ϕ , то (1.5) принимает вид:

(1.10)

Таким образом, если известно почасовое распределение интенсивностей прямой и дисперсной составляющих солнечного излучения для конкретного дня года, можно рассчитать почасовое распределение суммарной интенсивности солнечного излучения, падающего на наклонную площадку, и суточную инсоляцию.

В качестве примера используем данные по инсоляции поверхности, наклонённой под углом, равным широте места по месяцам и за год для Воронежской области. Данные приведены в табл. 1 - 2.

Таблица 1 Данные по месячным и годовой инсоляции поверхности, наклоненной под углом, равным широте места, кВт·ч/м2 (потенциальные ресурсы, принципиально

доступные для практического использования)
