Материал: Системы электроснабжения на базе возобновляемых источников энергии. Энергетические технологии на базе возобновляемых источников энергии . методические указания к практическим занятиям. Тикунов А.В., Черных Т.Е

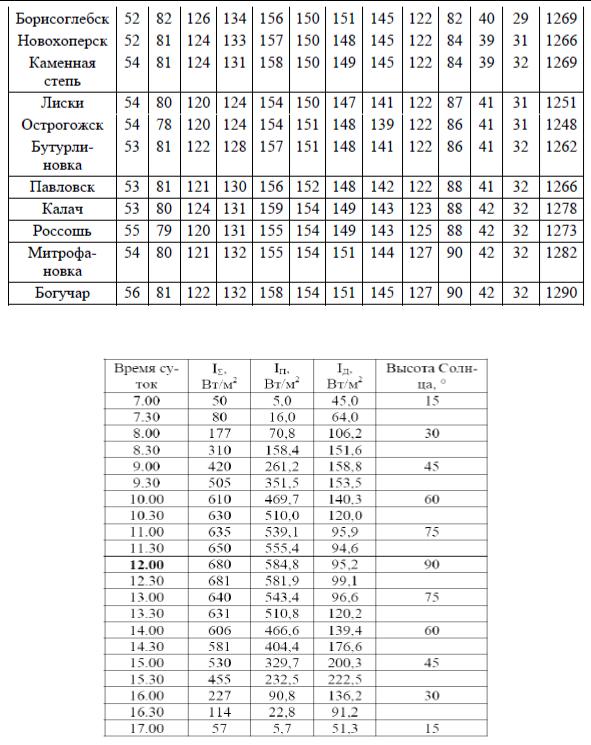

Окончание табл. 1

Таблица 2

11

ПРАКТИЧЕСКАЯ РАБОТА 2 АНАЛИЗ И РАСЧЁТ НАГРУЗОК

Все электротехнические устройства, поступающие на рынок, обычно характеризуются следующими параметрами:

-род тока (постоянный или переменный);

-номинальное напряжение питания Uном, В;

-необходимость стабилизации напряжения;

-номинальная потребляемая мощность Pном, Вт;

-режим работы (продолжительный, повторно-кратковременный и т.д.);

-степень защиты и т.д.

Анализ электрических нагрузок включает в себя определение количества электроприёмников каждого типа и их времени работы в течение суток для расчёта суммарной потребляемой мощности в любой момент времени (определение графика нагрузок) и общего количества электроэнергии потребляемой в течение суток.

В процессе анализа необходимо разработать максимально точный реальный график нагрузок, поскольку стоимость основных генерирующих, преобразующих и аккумулирующих элементов достаточно высока и необоснованные запасы значительно увеличивают себестоимость электроэнергии. В процессе анализа удобно воспользоваться табл. 3.

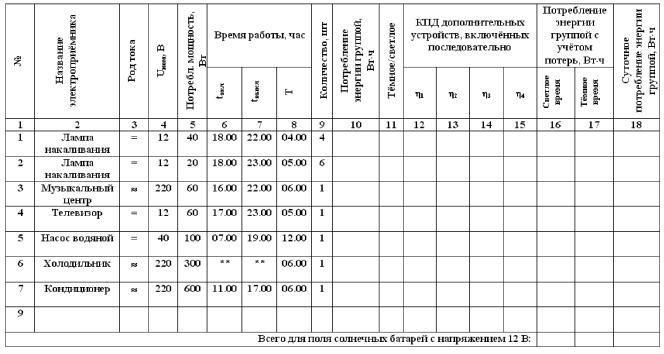

Таблица 3

В первую колонку таблицы заносится номер электроприёмника (i).

Во вторую – его название и назначение (если из названия оно не вытекает).

12

Третья колонка предназначена для указания рода потребляемого тока (постоянный, переменный).

В колонке 4 указывается номинальное напряжение электроприёмника в вольтах (Uном), а в пятой указывается номинальная потребляемая мощность в

ваттах (Рi).

В колонках 6 и 7 необходимо указать время включения tвкл и время выключения tвык каждого электроприёмника (или группы электроприёмников). Время работы рассчитывается по формуле:

Полученный результат заносится в колонку 8.

В колонку 9 записывается количество электроприёмников данного типа

N.

Количество электроэнергии энергии, потребляемое данной группой рассчитывается по формуле:

а результат заносится в колонку 10. При этом следует отличать электроэнергию, потребляемую в светлое время суток, и электроэнергию, потребляемую в тёмное время суток. Например, для тёмного времени суток можно использовать надстрочный индекс «*». Данная информация необходима позже для расчёта необходимого количества аккумуляторов электрической энергии.

В колонку 11 следует внести пометку о необходимости стабилизации постоянного напряжения питания, поскольку напряжение на выходных клеммах солнечных батарей постоянно изменяется и может значительно отличаться от напряжения питания потребителей.

ПРАКТИЧЕСКАЯ РАБОТА 3 РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

По результатам анализа электрических нагрузок объекта является разработка структурной схемы системы электроснабжения. В общем случае автономная система может иметь конфигурацию, приведённую на рис. 2. Конкретная схема может выглядеть несколько проще, например, при отсутствии нагрузки со стабилизированным напряжением 12 В постоянного тока или нагрузки, требующей нестабилизированного напряжения 12 В. В ходе расчётов следует учитывать, что все устройства (регуляторы, инверторы, аккумуляторы) обладают собственными к.п.д.

13

С учётом особенностей работы (наличие или отсутствие последовательно включённых в энергетические цепочки разработанной структурной схемы таких дополнительных устройств как: регуляторы напряжения, инверторы, аккумуляторы электроэнергии) следует заполнить колонки 12 -15 табл. 3. При полном отсутствии дополнительных устройств в каждую колонку записывается 1, а при наличии – в соответствующие колонки заносятся коэффициенты полезного действия соответствующего устройства.

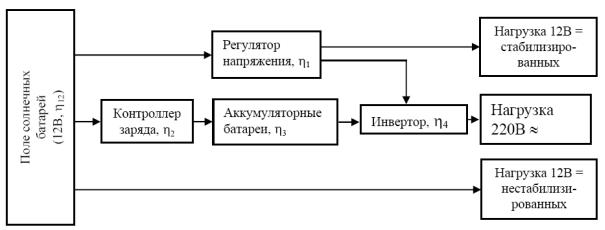

Рис. 2. Вариант структурной схемы автономной системы электроснабжения на базе полупроводниковых фотопреобразователей

Полное суточное количество электроэнергии, потребляемое данной группой электроприёмников, определяется с учётом потерь в дополнительных устройствах:

Полученный результат записывается в колонку 18 табл. 3.

В колонку 16 следует занести ту часть электроэнергии, которая необходима в светлое время суток ŴiΣд, а в колонку 17 – часть, которая будет исполь-

зоваться в тёмное время Ŵ*iΣн.

Общее количество электроэнергии, необходимое для обеспечения работы всех электроприёмников в течение суток определяется суммированием результатов в колонках дневного и ночного потребления и нахождением общей суммы:

С учётом потерь в проводах, предварительно принимаемых в размере 10% от ŴΣ , и коэффициента полезного действия солнечной батареи ηe суточное

количество электроэнергии в кВт·ч, которое должно выработать поле солнечных батарей:

ПРАКТИЧЕСКАЯ РАБОТА 4 РАСЧЁТ НЕОБХОДИМОГО КОЛИЧЕСТВА СОЛНЕЧНЫХ БАТАРЕЙ

Расчёт необходимого количества солнечных батарей автономной системы электроснабжения на базе полупроводниковых ФЭП производится на основе информации о полном суточном потреблении электроэнергии объектом ŴΣПСБ и

данных о суточной инсоляции (суточном приходе солнечной радиации) Wсут

для рассматриваемой местности. Она определяется при наиболее неблагоприятных условиях (минимальная продолжительность светлого времени суток при максимальной облачности – день зимнего солнцестояния).

Необходимая электрическая мощность поля солнечных батарей определяется по формуле

где t – продолжительность светлого времени суток.

Пусть суточное количество электроэнергии, которое должно выработать поле солнечных батарей ŴΣПСБ = 5,5 кВт·ч. Выразим продолжительность свет-

лого времени суток t, найденную в предыдущей задаче (7 ч 49 мин) в часах:

t = 7 + 49/60 = 7,82 ч.

Тогда необходимая средняя мощность поля солнечных батарей

ΡПСБ = 5,5/7,82 = 0,703 кВт.

В условиях конкретной местности (например, при инсоляции Wсут =

0,935 кВт·ч/м2, рассчитанной в предыдущей задаче) определяется средняя интенсивность солнечного излучения:

(4.2)

2

Is =0,935/7,82 = 0,12 кВт/м .

Предположим, что мы проектируем систему напряжением 24 В в наличии

имеются солнечные батареи типа TGM 600-24 (Pном =60 Вт, Uхх = 30 В, Iном = 0,6 А, Uном = 24,8 В, η = 12%). Каждая батарея содержит 60 фотоэлементов

размерами 20×102 мм, которые соединены последовательно - параллельно.

15
