Материал: Слободчук В.И., Лескин С.Т., Шелегов А.С., Кашин Д.Ю. Основные системы энергоблока с реактором РБМК-1000

Для обеспечения безопасности реакторной установки при наиболее тяжелых аварийных ситуациях проектом предусмотрено пять алгоритмов автоматического включения САОР.

Алгоритм САОР-1 формируется при исходных событиях, вызванных разрывом трубопроводов КМПЦ в прочноплотных боксах и подреакторном помещении. Здесь расположены все трубопроводы наибольшего диаметра – 800–900 мм, опускные трубопроводы, РГК. По совпадению сигнала повышения давления в этих помещениях (признак разрыва и течи теплоносителя) и любого из сигналов – снижение уровня в барабане-сепараторе или уменьшение перепада давления между напорным коллектором ГЦН и барабаномсепаратором (признак аварийной половины контура) – включается в работу быстродействующая подсистема САОР, подающая воду только в аварийную половину реактора. Примерно через минуту в работу включается подсистема длительного расхолаживания, и вода подается в обе половины реактора.

Алгоритм САОР-2 формируется при исходных событиях, вызванных разрывом трубопроводов КМПЦ в помещениях нижних водяных коммуникаций и барабана-сепаратора или трубопроводов питательной воды. По совпадению любого из сигналов – повышение давления в указанных помещениях или снижение давления в напорном коллекторе питательных насосов (признак течи) с сигналом снижения уровня в барабане-сепараторе (признак выбора аварийной половины) – включается в работу быстродействующая подсистема САОР только на аварийную половину. Подсистема длительного расхолаживания подает воду в обе половины реактора через 1–2 мин.

Алгоритм САОР-3 формируется при исходных событиях, вызванных разрывом паропровода острого пара в любом помещении. Такие аварии приводят к резкому снижению давления в КМПЦ, что может привести к срыву всех ГЦН. Нарушение режима нормального охлаждения может произойти в обеих половинах реактора. В этом случае по совпадению сигналов повышения давления в помещениях барабанов-сепараторов или паропроводов острого пара или сигнала повышения скорости снижения давления в КМПЦ с сигналами снижения давления в барабане-сепараторе до аварийной уставки и отключении всех ГЦН на любой половине КМПЦ включается быстродействующая подсистема САОР с подачей воды на

21

обе половины реактора с последующим переходом на охлаждение от подсистемы длительного расхолаживания САОР.

В указанных случаях САОР включается в работу в полном объеме.

Алгоритм САОР-4 формируется при исходных событиях, вызванных срабатыванием и незакрытием главного предохранительного клапана (ГПК). В этом случае имеет место опасное снижение давления в КМПЦ не столь резкое, как при разрыве паропроводов острого пара. Для охлаждения реактора достаточно только работы подсистемы длительного расхолаживания САОР. Команда на включение в работу этой подсистемы формируется при совпадении сигнала повышения давления в сбросном паропроводе после ГПК с сигналами снижения давления в барабане-сепараторе до аварийной уставки и отключения всех ГЦН на любой половине КМПЦ. НОАП и НОНП включаются в работу с подачей воды в обе половины реактора.

Алгоритм САОР-5 формируется при исходных событиях, вызванных нарушением подачи питательной воды. Каждый энергоблок оснащен системой аварийной подачи питательной воды. Эта система использует штатные аварийные питательные насосы, которые включаются при отказе основных питательных насосов и подают питательную воду из деаэраторов в барабаны-сепараторы обеих половин КМПЦ. Если имеет место отказ и основных, и аварийных питательных насосов, то формируется команда на включение подсистемы длительного расхолаживания САОР по совпадению сигналов снижения расхода питательной воды в любую половину КМПЦ или сигнала снижения давления в напорном коллекторе питательных насосов с сигналом снижения давления в напорном коллекторе аварийных питательных насосов. Насосы подсистемы длительного расхолаживания подключены к бакам с запасом холодной воды и подают не менее 250 т/ч воды в барабанысепараторы каждой половины КМПЦ.

22

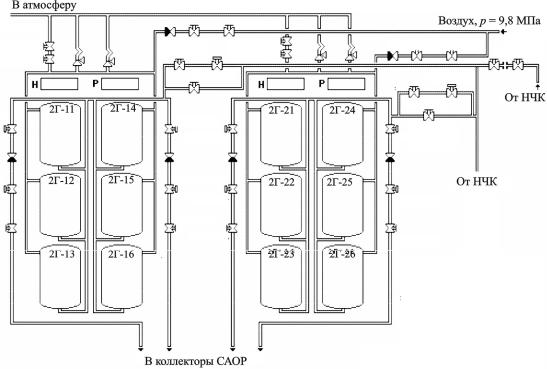

Рис. 5.1. Баллонная подсистема САОР (НЧК – насосы чистого конденсата)

23

Рис. 5.2. Подсистема НОАП (ТОАП – теплообменник охлаждения аварийной половины)

24

Рис. 5.3. Подсистема НОНП (БЧК – бак чистого конденсата)

25
