Рис. 4.1. Состав и структура изделия

Изделие – это любой предмет или набор предметов производства, под­лежащих изготовлению на предприятии. В качестве изделия может высту­пать деталь, сборочная единица, комплекс или комплект.

Деталь – это изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.

Сборочная единица – это изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сочле­нением, клепкой, сваркой, пайкой, опрессовкой, развальцовкой, склеивани­ем, сшивкой, укладкой и т. п.).

Комплекс – это два и более специфицированных изделия, не соединен­ных сборочными операциями, но предназначенных для выполнения взаи­мосвязанных эксплуатационных функций.

Комплект – это два и более изделия, несоединенных сборочными опе­рациями и представляющих набор изделий, имеющих общее эксплуатаци­онное назначение вспомогательного характера,

Ниже приведены определения основных видов документов, которые наиболее часто разрабатываются в ДП.

Чертеж детали – это документ, содержащий изображение детали и дру­гие данные, необходимые для ее изготовления и контроля.

Сборочный чертеж – это документ, содержащий изображение сбороч­ной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

Чертеж общего вида – это документ, определяющий конструкцию изде­лия, взаимодействие его составных частей и поясняющий принцип работы изделия.

Электромонтажный чертеж – документ, содержащий данные, необхо­димые для выполнения электрического монтажа изделия.

Монтажный чертеж – документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (мон­тажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия.

Схема – документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта.

Пояснительная записка – документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование приня­тых при его разработке технических и технико-экономических решений

Расчет – документ, содержащий расчеты параметров и величин, напри­мер, расчет размерных цепей, расчет на прочность и др.

В зависимости от стадии разработки КД подразделяются на проектные (техническое предложение – П; эскизный проект – Э; технический проект – Т) и рабочие (рабочая документация имеет соответствующую литеру – О для опытного производства; А – для установочной серии; Е – для устано­вившегося серийного или массового производства).

Техническое предложение - совокупность КД, которые должны содер­жать технические и технико-экономические обоснования целесообразности разработки документации изделия.

Эскизный проект – совокупность КД, которые должны содержать прин­ципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные параметры и габаритные размеры разрабатываемого изделия.

Технический проект – совокупность КД, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации. Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов расширена, что оговорено во введении к ним.

4.1.2. Оформление графических документов ескд

Каждый графический документ в системе ЕСКД должен иметь опреде­ленный формат, имеющий свои размеры. Кроме того, формат включает в себя рамку, дополнительные и основную надписи. Основная надпись рас­полагается в правом нижнем углу формата. Вид и размеры формата графи­ческих документов определяются в соответствии с ГОСТ 2.104-68 (АО, А1, А2, A3 или А4) и ориентацией листа (горизонтальная или вертикальная). При этом форматы первого и последующих листов графических докумен­тов, как правило, различаются формой и размером надписи (штампа).

На рис. 4.2. представлена форма и размеры основной надписи для перво­го листа графического документа в соответствии с ГОСТ 2.104.

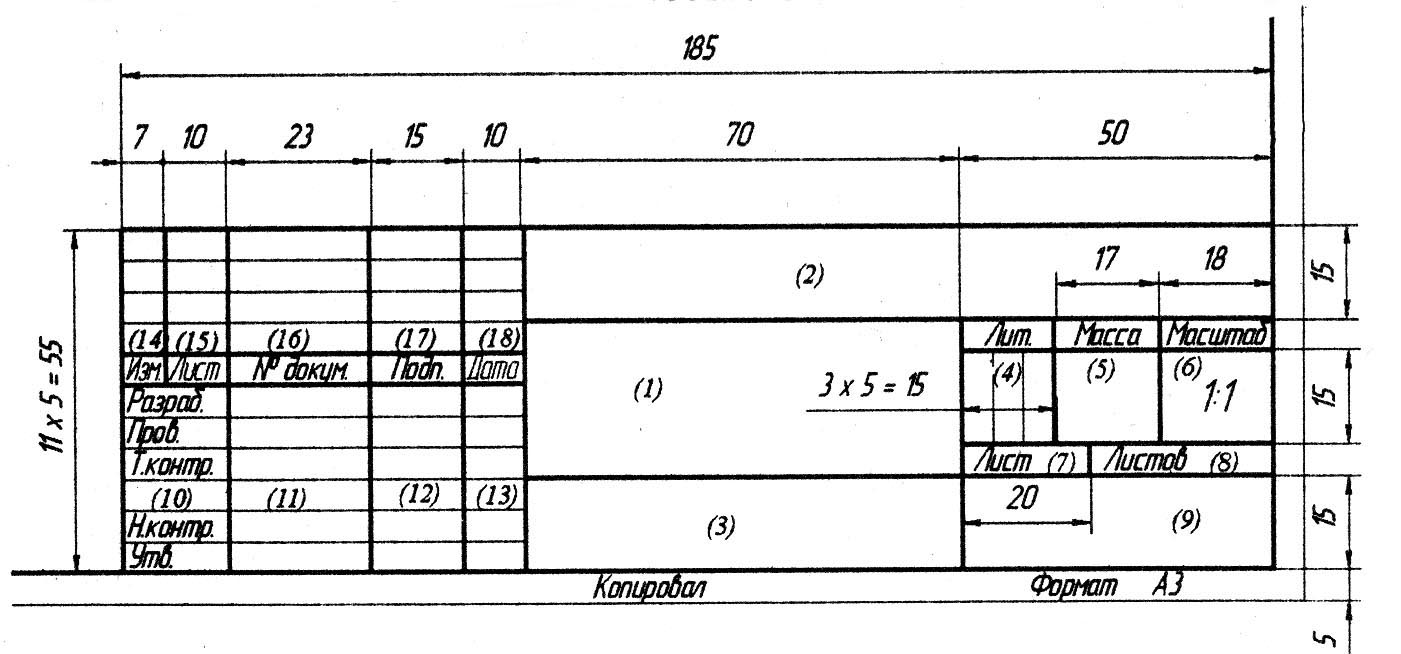

Рис. 4.2. Форма и размеры основной надписи для первого графического

листа в соответствии с ГОСТ 2.104

В графы, номера которых приведены в круглых скобках, вводится сле­дующая информация;

(1) – наименование чертежа (схемы) в именительном падеже единствен­ного числа. Если наименование состоит из нескольких слов, то на первое место помещают имя существительное;

(2) – обозначение документа, включая его код;

(3) – материал детали. Заполняется только на чертежах деталей;

(4) – буквенное указание (литера) в соответствии с ГОСТ 2.103. В дипломных проектах – литера «Д»;

(5) – масса в килограммах (не заполнять);

(6) – масштаб чертежа (на схемах не заполнять);

(7) – порядковый номер листа (на документах, выполненных на одном листе, графу не заполнять);

(8) – общее число листов документа. Графу заполняют только на пер­вом листе;

(9) – наименование или различительный индекс организации, разрабо­тавшей документ (индекс выпускающей кафедры и учебной группы);

(10) – характер выполненной работы (разработал, проверил, нормоконтроль);

(11)…(13) – фамилии и подписи лиц, указанных в графе 10, и дату под­писания;

(14)…(18) – графы таблицы изменений.

На рис. 4.3. показана форма и размеры основной надписи для после­дующих листов графического документа в соответствии с ГОСТ 2.104.

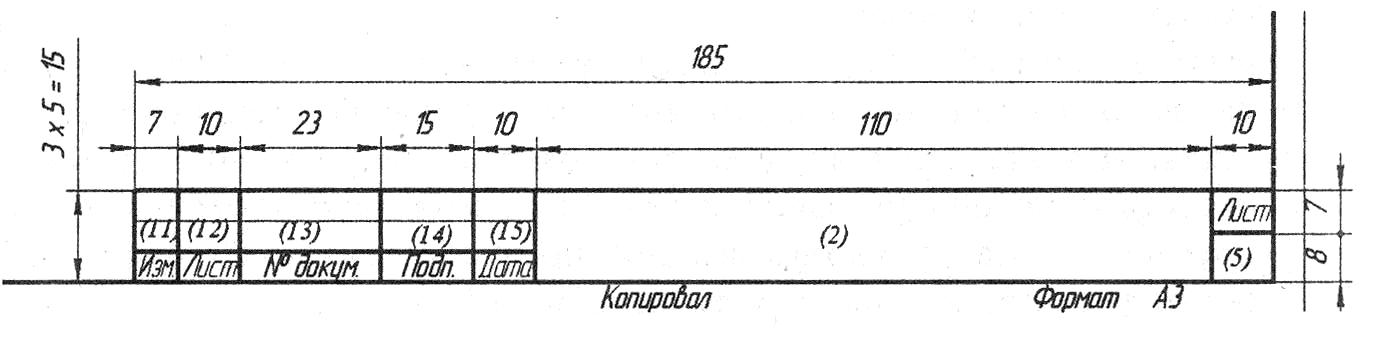

Рис. 4.3. Форма и размеры основной надписи для последующих

графических листов в соответствии с ГОСТ 2.104

Пример формы первого графического листа форматом A3 с горизон­тальной ориентацией, в которой представлен рабочий чертеж шестерни, показан на рис. 4.4.

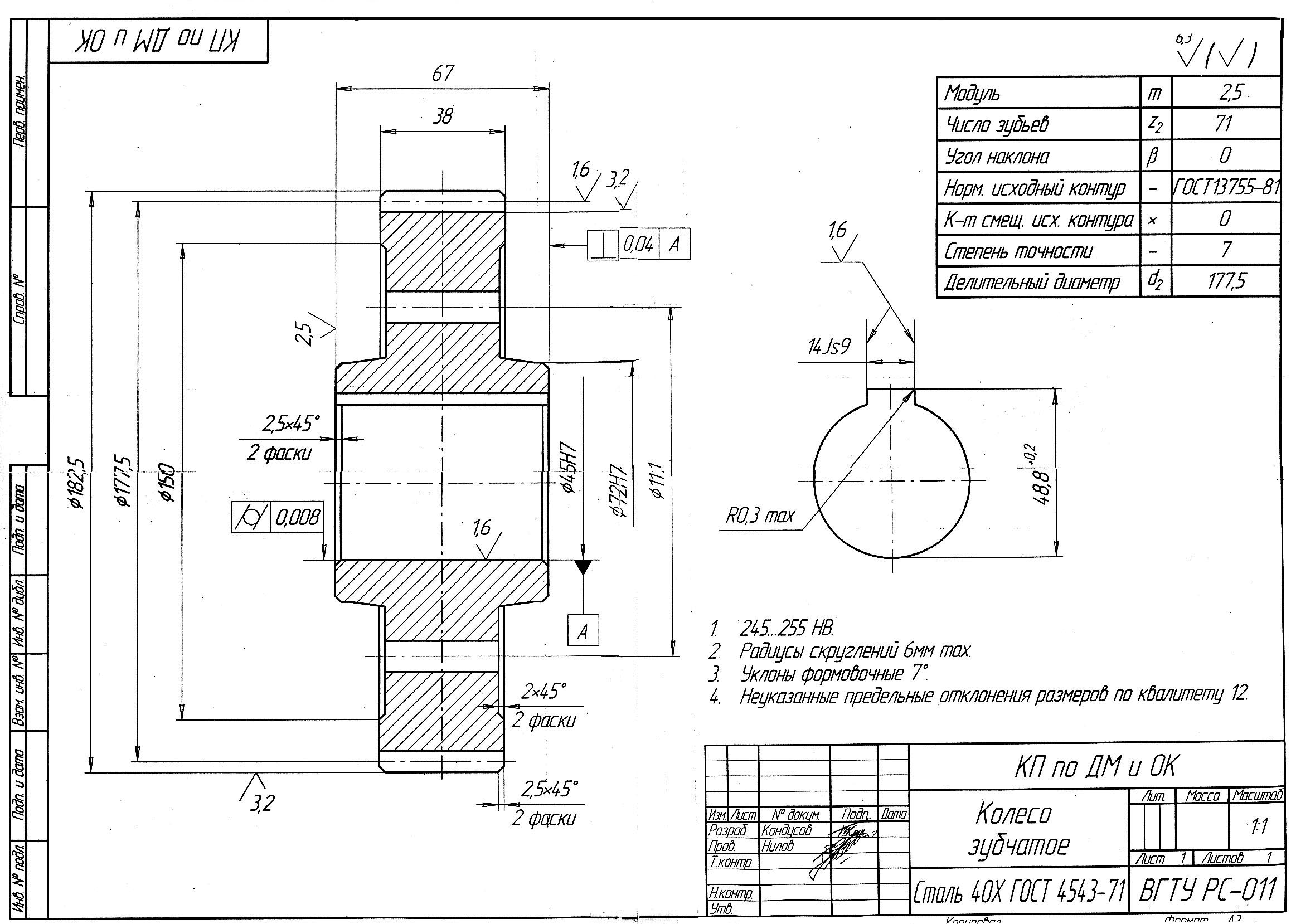

Рис. 4.4. Рабочий чертеж (Формат А3)

4.1.3. Оформление текстовых документов

Каждый текстовый документ в системе ЕСКД должен иметь определен­ную форму, которая включает в себя рамку и основную надпись. Вид и размеры формы текстовых документов определяются в соответствии с ГОСТ 2.104-68. При этом формы первого и последующих листов текстовых документов, как правило, различаются (приложение Ж).

На рис. 4.5 показана форма и размеры основной надписи для листов тек­стовых документов (первые листы) в соответствии с ГОСТ 2.104 (Форма 2а).

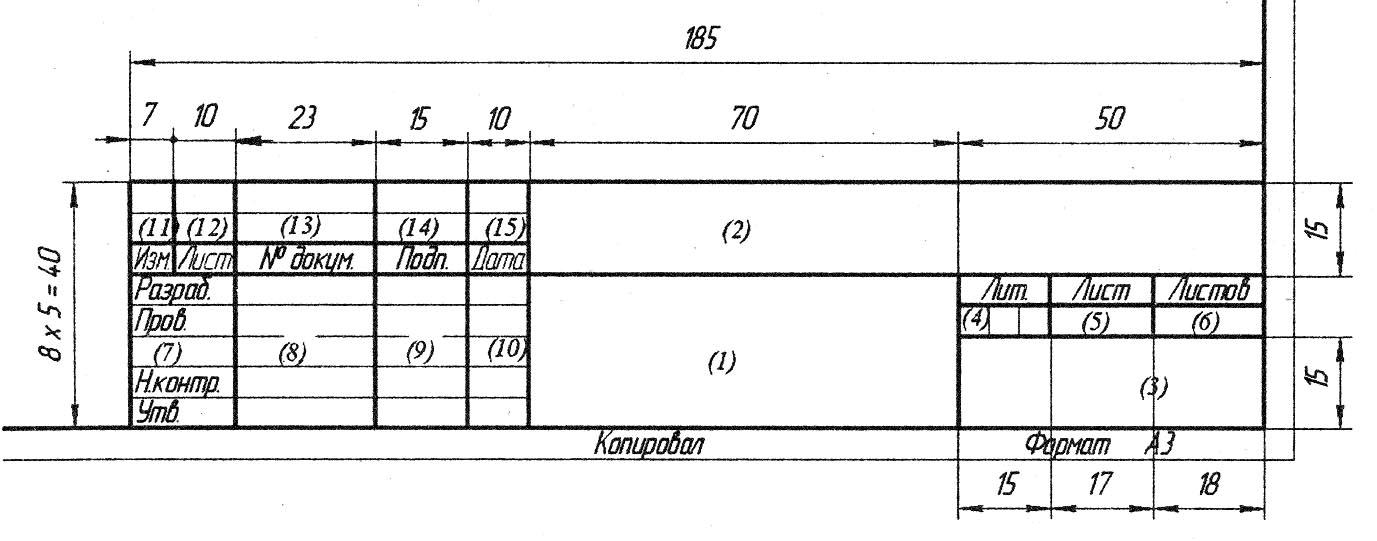

Рис. 4.5. Форма и размеры основной надписи для первых текстовых листов

в соответствии с ГОСТ 2.104 (Форма 2а)

В графы, номера которых приведены в круглых скобках, вводится сле­дующая информация:

(1) – наименование разрабатываемого объекта;

(2) – обозначение текстового документа;

(3) – наименование или различительный индекс организации, разрабо­тавшей документ (индекс выпускающей кафедры и учебной группы);

(4) – буквенное указание (литера) в соответствии с ГОСТ 2.103. В ди­пломных проектах – литера «Д»;

(5) – порядковый номер листа (на документах, выполненных на одном листе, графу не заполнять);

(6) – общее число листов документа. Графу заполняют только на пер­вом листе;

(7) – характер выполненной работы (разработал, проверил, нормокон-троль);

(8)…(10) – фамилии и подписи лиц, указанных в графе 7, и дату подпи­сания;

(II)…(15) – графы таблицы изменений.

На рис. 4.6. показана форма и размеры основной надписи для всех видов текстовых документов (последующие листы) в соответствии с ГОСТ 2.104 (Форма 26).

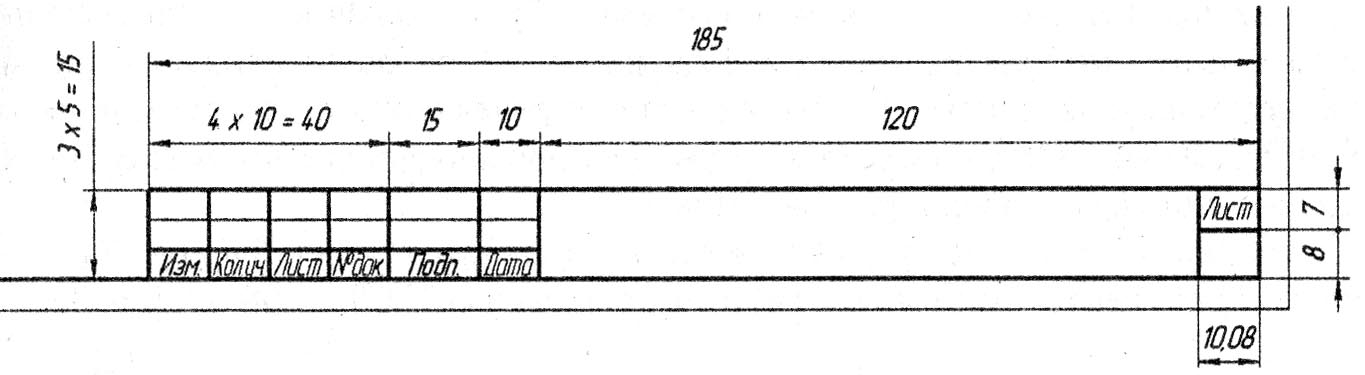

Рис. 4.6. Форма и размеры основной надписи для последующих

текстовых листов в соответствии с ГОСТ 2.104 (Форма 2б)

Пример представления планировочной схемы цеха по ремонту экскаваторов показан на рис. 4.7.

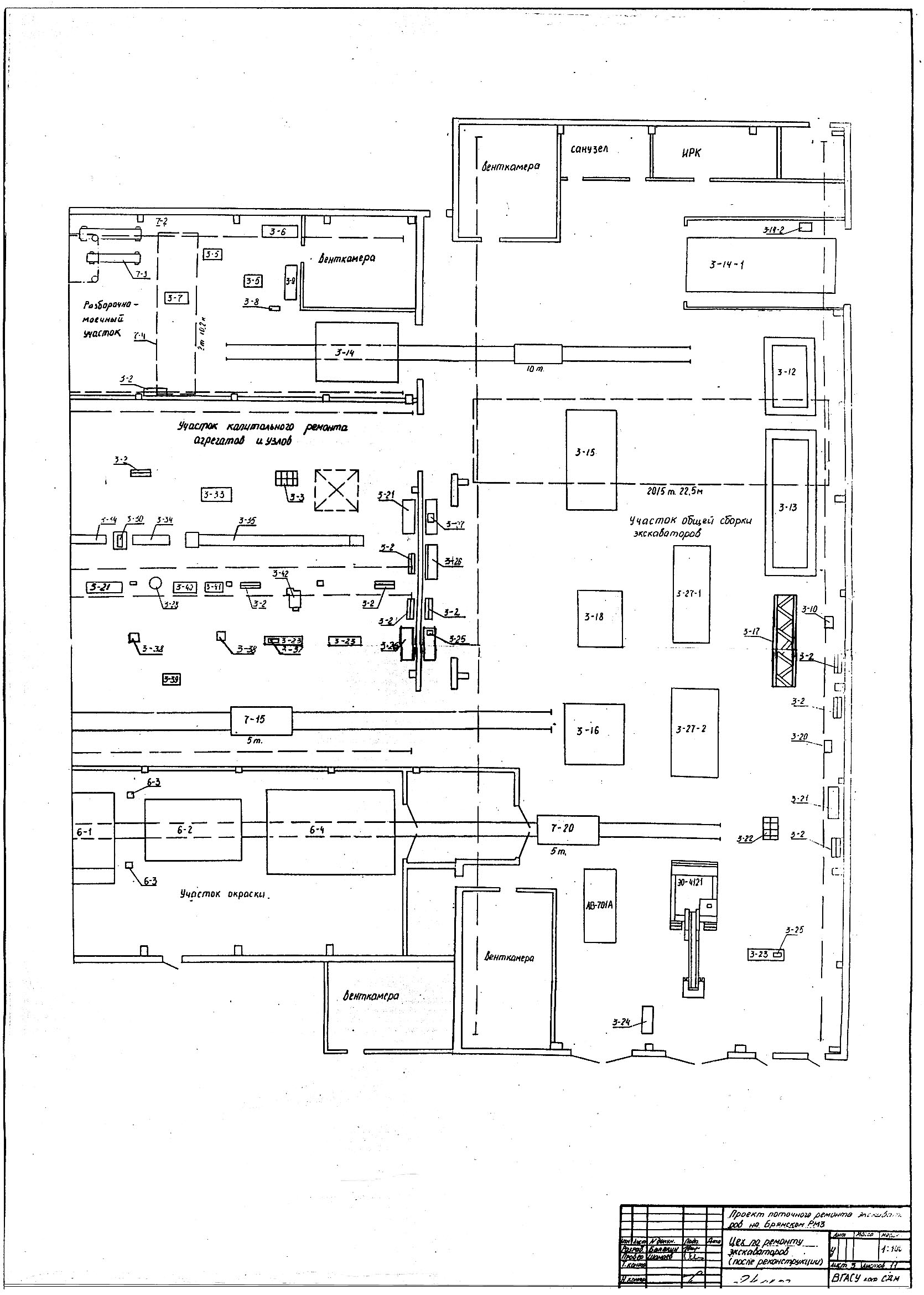

Рис. 4.7. Планировочная схема цеха по ремонту экскаваторов

5. Оформление дипломного проекта

5.1. Общие положения при оформлении графических документов

Оформление ДП включает оформление двух обязательных видов документов – графическую (ГД) и текстовую докумен­тацию (ТД) в виде пояснительной записки (ПЗ). В соответствии с ЕСКД эти два вида документов называют конструкторской документацией (КД).

Графическая документация ДП, как правило, включает 10…12 лис­тов формата А1. Содержание листов приведено в табл. 2.1 – 2.4. В приложениях К, Л приведены формы титульного листа и задания на ДП.

К текстовой документации относят технические условия, расчеты, по­яснительные записки, спецификации, ведомости, таблицы и т.п.).

Общие требования к текстовым документам на изделия машинострое­ния, приборостроения и строительства устанавливаются межгосударствен­ным стандартом ГОСТ 2.105-95.

Текстовые документы могут быть выполнены одним из следующих способов:

• машинописным, при этом следует выполнять требования ГОСТ 13.1.002. Шрифт пишущей машинки должен быть четким, высотой не менее 2,5 мм, лента только черного цвета (полужирная);

• рукописным – чертежным шрифтом по ГОСТ 2.304 с высотой букв и цифр не менее 2,5 мм. Цифры и буквы необходимо писать четко чер­ной тушью;

• с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004).

5.1.1. Начертания и основные назначения линий на чертежах

Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать ГОСТ 2.303-68. Все эти данные приведены в табл. 5.1. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Длина штрихов в штриховых и штрихпунктирных линиях следует выбирать в за­висимости от величины изображения. Штрихи линии должны быть одина­ковой длины. Промежутки между штрихами в линии должны быть равны. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

Таблица 5.1 – Наименование, начертание и толщина линий
