5.1.4. Оформление сборочного чертежа

Сборочный чертеж — это чертеж, изображающий соединение ряда взаимодействующих деталей и узлов, составляющих изделие (машину, ме­ханизм), и дающий исчерпывающее представление о его конструкции.

Сборочный чертеж должен содержать: а) изображение сборочной еди­ницы, дающее полное представление об изделии; б) указания на сборку из­делия; в) указания о характере и способе соединения деталей; д) номера позиций составных частей; е) основные характеристики изделия; ж) габа­ритные и справочные размеры.

Правила оформления сборочных чертежей установлены ГОСТ 2.109-73 и имеют много общего с правилами изображения деталей.

Если деталь (например, масленка, кожух, щит или маховик) на чертеже закрывает собой другие детали, то их условно не показывают, поясняя над­писью «Маховик не показан». Проекцию снятой детали вычерчивают на сво­бодном поле чертежа.

Сплошные детали: болты, шпильки, заклепки, шарики, валы, рукоятки, шпинделя и т.п., попавшие в продольный разрез, показываются нерассе­ченными. Та же условность существует для гаек и шайб. Болты, гайки, шайбы, винты и многие другие детали, для которых ГОСТом установлены упрощенные изображения, на сборочных чертежах должны быть изображе­ны упрощенными.

При выполнении сборочного чертежа следует применять масштаб уве­личения для мелких изделий, а для крупных – масштаб увеличения в соот­ветствии с ГОСТ 2.302-68.

Количество видов, представляемых на чертеже, зависит от сложности изделия, но должно быть минимальным, с использованием местных видов, разрезов и сечений.

Порядок выполнения сборочных чертежей примерно такой же, как и деталей. Однако, большее внимание должно быть уделено размещению видов. Первой вычерчивают основную деталь (корпус), а затем изображают соединяемые с корпусом детали. Проставляют габаритные и присоедини­тельные размеры (например, для зубчатых колес указывают модуль, коли­чество и направление зубьев). Номера позиций проставляют на полках ли­ний-выносок, компонуя их в колонку или строчку по прямым линиям, при­держиваясь в обходе по часовой стрелке. Шрифт номеров позиций на один или два размера больше шрифта размерных чисел.

Одним из наиболее распространенных соединений на сборочном чер­теже является резьбовое соединение.

Резьбовое соединение — это соединение, в котором основным соеди­няющим элементом является резьба.

Резьба — это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. Резьбы классифицируются по форме поверхности, на которой они нарезаны (ци­линдрические, конические), по расположению резьбы на поверхности (на­ружная, внутренняя), по форме профиля (треугольные, прямоугольные, трапецеидальные, круглые), по назначению (крепежные, крепежно-уплотнительные, ходовые, специальные), левые или правые, однозаходные и многозаходные. Все резьбы делятся на стандартные и нестандартные.

Оформление резьбы на чертежах производится в соответствии с ГОСТ 311-68. Резьбу изображают:

а) на стержне — сплошными основными линиями по наружному диа­метру резьбы и сплошными тонкими линиями — по внутреннему диаметру. На изображениях, полученных проецированием на плоскость, параллель­ную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внут­реннему диаметру резьбы проводят дугу, приблизительно равную ³/₄ ок­ружности, разомкнутую в любом месте. Пример изображения конической резьбы на коническом стержне (пробке) показан на рис. 5.1;

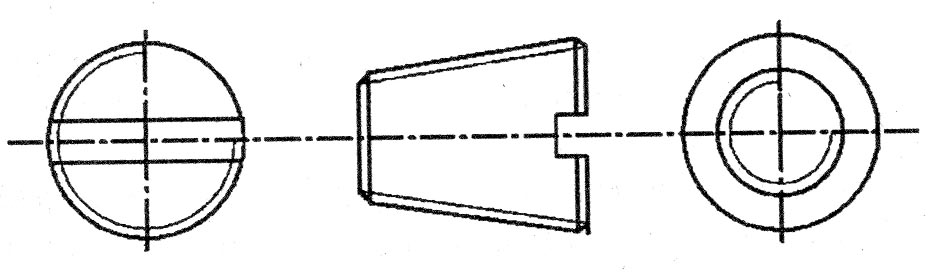

Рис. 5.1. Изображение резьбы на коническом стержне

б) в отверстии — сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями — по наружному диамет­ру. На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, порученных проецированием на плоскость, перпендикуляр­ную к оси отверстия, по наружному диаметру резьбы проводят дугу, при­близительно равную ³/4 окружности, разомкнутую в любом месте. Пример изображения резьбы в коническом отверстии показан на рис. 5.2.

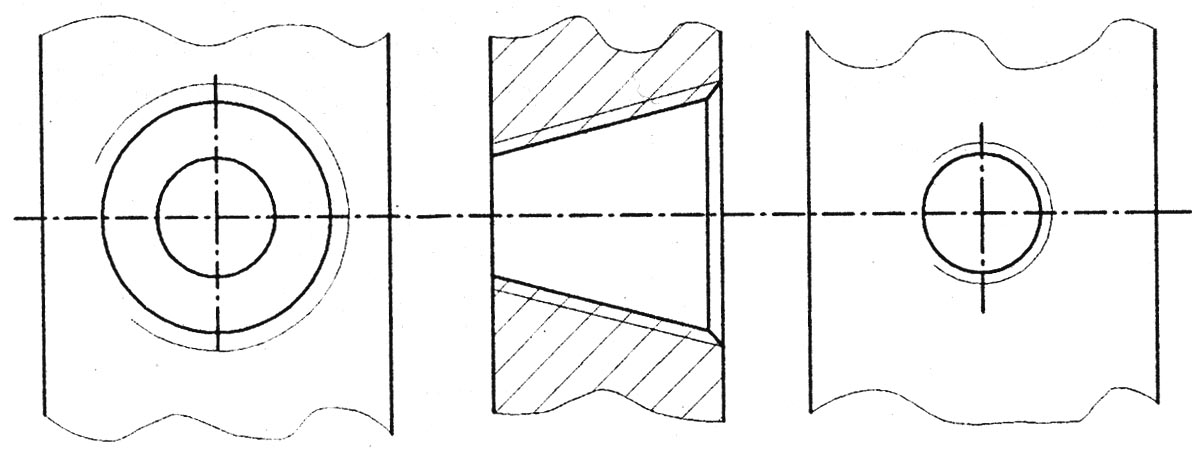

Рис. 5.2. Изображение резьбы в коническом отверстии

Штриховку в разрезах и сечениях проводят до сплошной основной ли­нии. Сплошную тонкую линию при изображении резьбы наносят на рас­стоянии не менее 0,8 мм от основной линии и не более величины шага резьбы.

Резьбу, показываемую как невидимую, изображают штриховыми ли­ниями одной толщины по наружному и по внутреннему диаметру. Пример представления невидимой резьбы штриховыми линиями показан на рис. 5.3.

Линию, определяющую границу резьбы, наносят на стержне и в отвер­стии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена как невидимая. Пример недореза резьбы, выполненного не до упора, и границы резьбы показан на рис. 5.4.

Штриховку в разрезах и сечениях проводят до линии наружного диа­метра на стержне и до линии внутреннего диаметра в отверстии, т.е. в обо­их случаях до сплошной линии. Размер длины резьбы указывают без сбега. Резьбу с нестандартным профилем показывают со всеми необходимыми размерами (шагом, внутренним и наружным диаметрами, толщиной зуба, числом заходов, левым направлением резьбы и т.п.).

В соединениях стержень перекрывает отверстие и поэтому в границах стержня резьба имеет сплошную основную линию по наружному диаметру, а в отверстии – по внутреннему. Пример такого соединения показан на рис. 5.5.

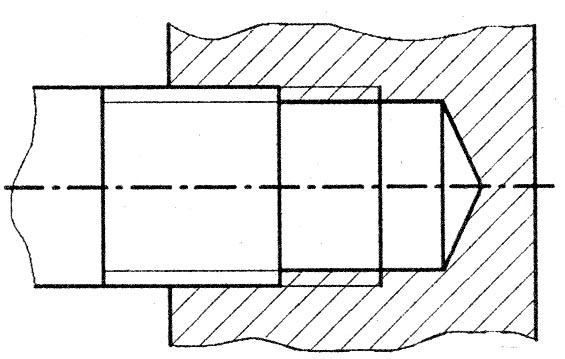

Рис. 5.5. Пример показа резьбы в резьбовых соединениях

5.2. Общие положения при оформлении текстовых документов

Текстовая документация ДП включает, как правило, пояснительную за­писку (ПЗ), расчеты и спецификации, которые могут быть выполнены в рукописном, машинописном или компьютерном вариантах. В свою оче­редь, в текст ПЗ включают иллюстрации (рисунки, графики, диаграммы, схемы, программы и др. документы) и приложения.

5.2.1. Общие положения по оформлению пз

Согласно ГОСТ 2.106-96 пояснительная записка в общем случае должна состоять из следующих разделов:

введение (с указанием, на базе каких документов разработан проект); наименование и область применения проектируемого изделия; техническая характеристика;

описание и обоснование выбранной конструкции с указанием, какие час­ти заимствованы из ранее разработанных изделий; расчеты, подтверждающие работоспособность и надежность изделия; описание организации работ с применением разрабатываемого изделия; ожидаемые технико-экономические показатели.

В зависимости от особенностей изделия отдельные разделы допускается объединять или исключать, а также вводить новые разделы. ПЗ включает заглавный лист и последующие листы, формы которых представлены в Приложении Б.

Схемы, таблицы и чертежи допускается выполнять на листах любых форматов, установленных ГОСТ 2.301, при этом основную надпись и до­полнительные графы к ней выполняют в соответствии с требованиями ГОСТ 2.104.

В ДП допускаются незначительные отклонения от требований государ­ственных стандартов, например:

- текст ПЗ при рукописном исполнении допускается писать не стандарт­ным шрифтом, а обычным почерком;

- обозначение графических и других документов в основной надписи выполняется по принятой в вузе структуре;

- официальные документы (задание и др.) помещают в ПЗ в соответст­вии с принятым в вузе составом ПЗ.

Как правило, в состав ПЗ дипломного проекта, входят следующие ос­новные элементы и разделы:

- заглавный (титульный) лист;

- задание на проектирование. Пример оформления заглавного листа ПЗ представлен в табл. В Приложения В;

- оглавление (заголовки разделов и подразделов) ПЗ;

- введение, которое является разделом ПЗ;

- разделы ПЗ, раскрывающие достаточно полно конструктивные, техно­ логические, экономические, экологические и др. вопросы, непосредст венно связанные с решением сформулированных в задании задач;

- заключение (раздел без нумерации);

- список использованных источников (раздел без нумерации);

- приложения (официальные и др. документы).

Заглавный лист ПЗ – первый (Титульный) лист ПЗ выполняется на лис­те формата А4. Он, как правило, содержит следующую информацию:

- наименование вышестоящей организации;

- наименование: втуза, факультета, кафедры;

- наименование темы ДП;

- специальность, по которой выпускается студент;

- должности, ученые степени, ученые звания, фамилии и инициалы официальных лиц;

- место и год составления ПЗ.

Пример оформления заглавного листа ПЗ приведен в Приложении В.

Задание на выполнение ДП помещается вслед за заглавным листом ПЗ. Пример оформления задания на выполнение дипломного проекта приведен в Приложении Г.

Расстояние от рамки формы до границ текста в начале и в конце строк не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.

Абзацы в тексте начинают отступом, равным трем ударам пишущей машинки (8…10 мм).

5.2.2. Оформление оглавления пз

Оглавление – это многоуровневый нумерованный список заголовков, который включает первый заголовок под названием Введение, далее заго­ловки (названия) всех разделов, подразделов, заголовки под названием За­ключение, Список использованных источников и Приложения с указа­нием номеров листов, с которых начинаются эти элементы в ПЗ.

Нумерация названий разделов и подразделов начинается после раздела Введение.

Оглавление ПЗ (Содержание) размещают сразу же за заданием на вы­полнение ДП. Оно может занимать несколько листов (2…3). Оглавление ПЗ оформляется рамкой и основной надписью. С оглавления начинается ну­мерация листов ПЗ. В качестве заголовка оглавления используют слово Содержание, которое должно располагаться по центру строки. Имена заго­ловков разделов и подразделов, включенных в содержание, пишутся строч­ными буквами, за исключением первой буквы, которая пишется прописной. Заголовки разделов, кроме первого, и подразделов включают номера и имена разделов и подразделов с указанием номеров листов (страниц).

В оглавление включают также перечень графического материала. На­именование: «Перечень графического материала» размещают с отступлени­ем от последней строки оглавления на 10…15 мм. В перечне указываются обозначения графических материалов и их наименование.

Нумерация заголовков разделов производится арабскими цифрами без точки с абзацным отступом 10 мм в пределах всей ПЗ. Нумерация заголовков подразделов состоит из двух цифр: номеров раз­дела и подраздела, разделенных точкой с абзацным отступом 10 мм в пре­делах всей ПЗ. В конце номера точка не ставится. При наличии в подразде­лах пунктов их номера будут состоять из трех цифр.

Первый лист оглавления оформляется в соответствии с ГОСТ 2.104 по форме 2а (см. рис. 4.5). Пример оформления первого листа оглавления представлен на рис. 5.6.

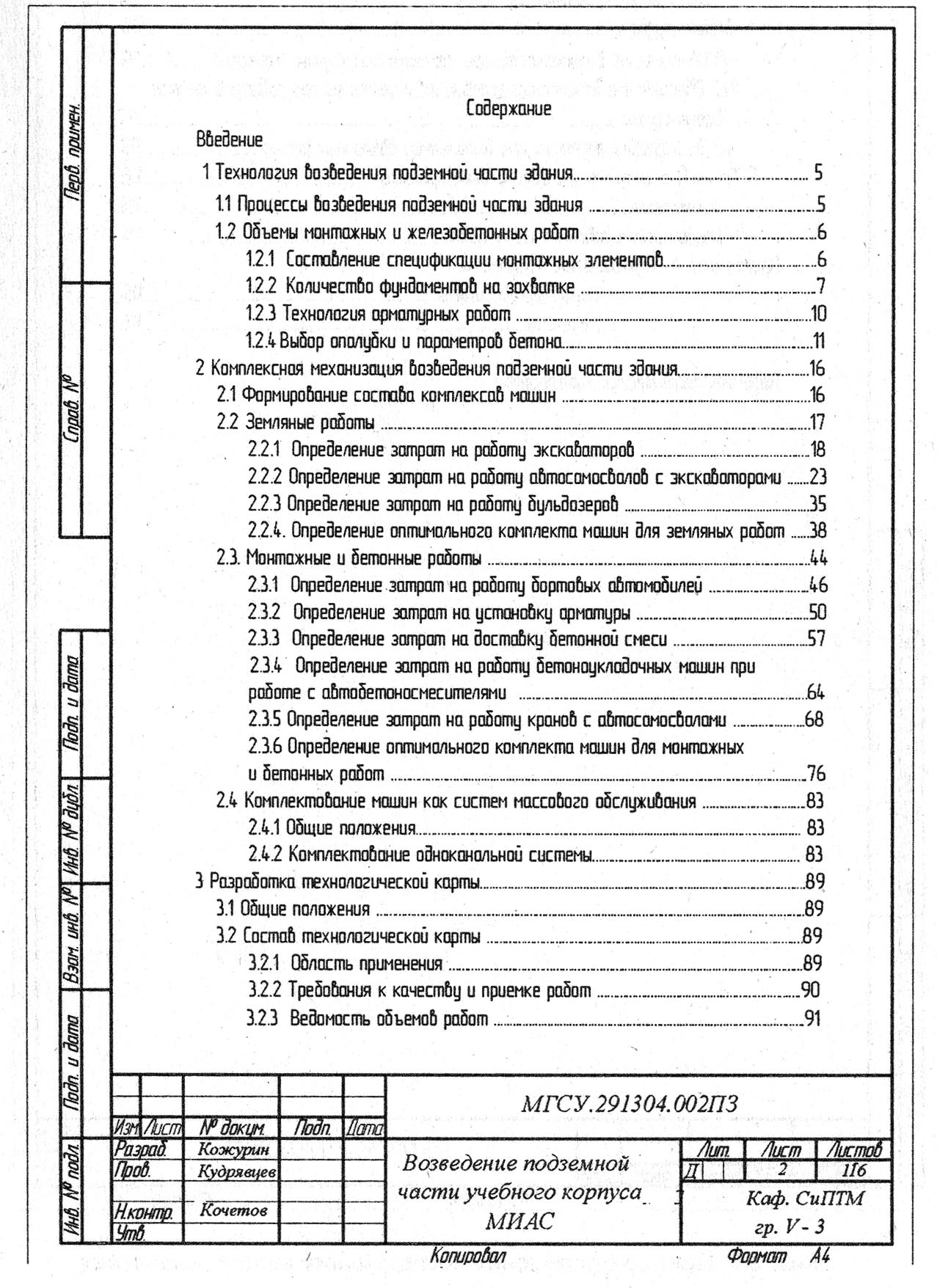

Рис. 5.6 Пример оформления первого листа оглавления

Последующие листы оглавления оформляются в соответствии с ГОСТ 2.104 по форме 26 (см. рис. 4.6). Пример оформления последующих листов оглавления представлен на рис. 5.7.

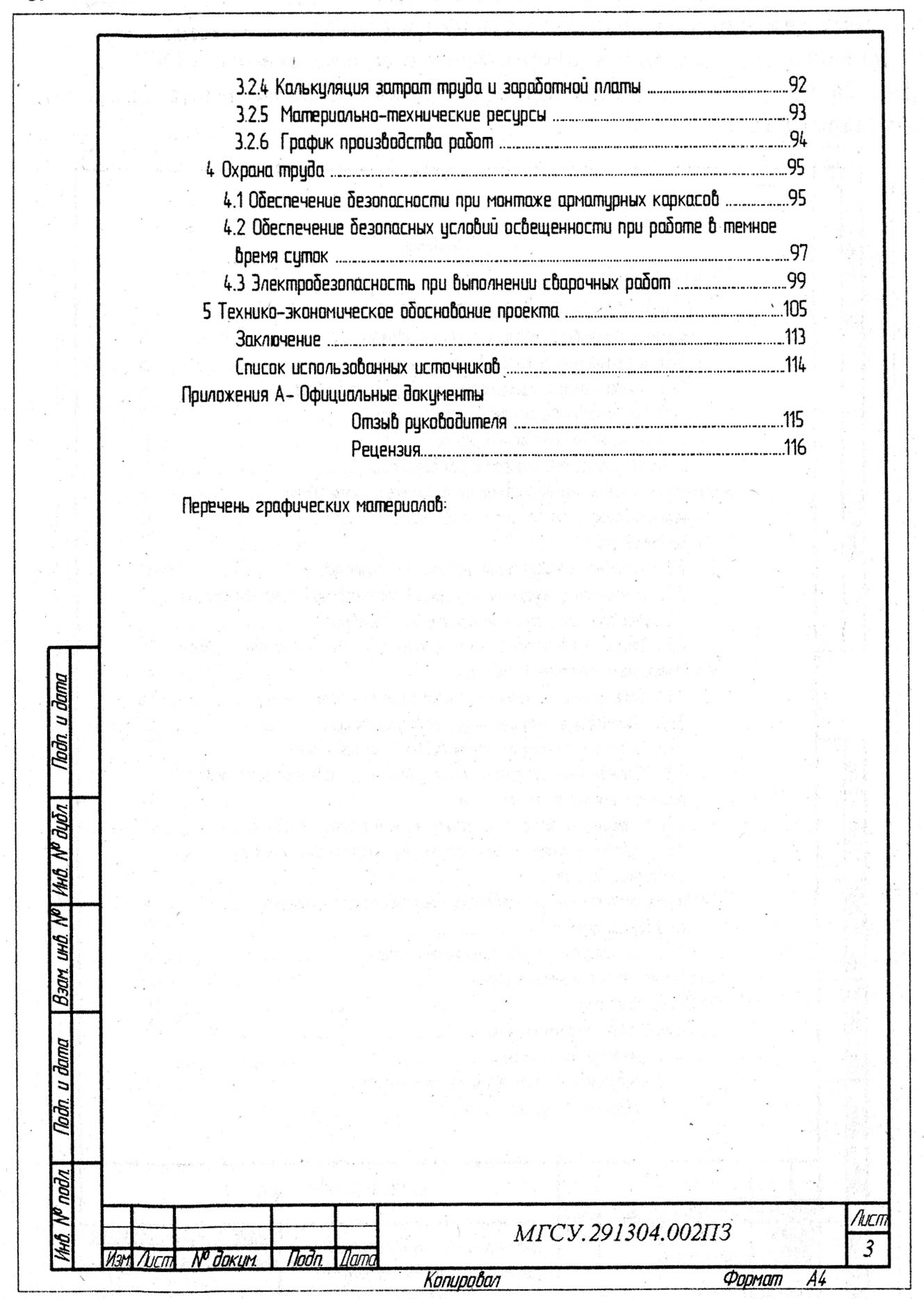

Рис. 5.7. Пример оформления последующих листов оглавления

5.2.3. Оформление текстовых документов

Текстовые документы подразделяют на документы, содержащие, в ос­новном, сплошной текст (технические условия, паспорта, расчеты, поясни­тельные записки, инструкции и т.п.), и документы, содержащие текст, раз­битый на графы (спецификации, ведомости, таблицы и т.п.).

Текст документа при необходимости разделяют на разделы, подразделы и пункты. Разделы должны иметь порядковые номера в пределах всего до­кумента, обозначенные арабскими цифрами без точки и записанные с аб­зацного отступа. Подразделы должны иметь нумерацию в пределах каждо­го раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Под­разделы могут состоять из одного или нескольких пунктов.

Нумерация пунктов должна быть в пределах подраздела и номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точками. Если раздел или подраздел состоит из одного пункта, он также нумеруется.

Разделы, подразделы должны иметь заголовки. Пункты, как правило, за­головков не имеют. Заголовки должны четко и кратко отражать содержание разделов, подразделов. Заголовки следует печатать с прописной буквы без точки в конце, не подчеркивая. Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.

Расстояние между заголовком и текстом при выполнении документа машинописным способом должно быть равно 3, 4 интервалам, при выпол­нении рукописным способом – 15 мм. Расстояние между заголовками раз­дела и подраздела – 2 интервала, при выполнении рукописным способом – 8 мм. Каждый раздел текстового документа рекомендуется начинать с но­вого листа (страницы).

В конце текстового документа допускается приводить список литерату­ры, которая была использована при его составлении. Выполнение списка и ссылки на него в тексте производится по ГОСТ 7.32. Список литературы включают в содержание документа.

Нумерация страниц документа и приложений, входящих в состав этого документа, должна быть сквозная.

Пояснительная записка (ПЗ) оформляется в соответствии с ГОСТ 2. 105 - общие требования к текстовым документам. ПЗ представляют на листах формата А4 (210x297) машинописным (компьютерным) через 1,5 – 2 интер­вала либо рукописным шрифтом на одной стороне листа с высотой букв и цифр не менее 2,5 мм. Буквы и цифры следует писать чернилами, черными тушью или пастой.

Листы должны иметь рамку, имеющую отступления от границ листа: слева – 20 мм; справа, снизу и сверху – 5 мм. Текст должен отступать от границ рамки: сверху и снизу не менее, чем на 10 мм, слева – 5 мм, справа – 3 мм. Абзацы в тексте начинают с отступом 8 – 10 мм. Основная надпись (штамп) на листах не обязательна.

Нумерация страниц ПЗ начинается с листа «Содержание» и делается сквоз­ной с постановкой номеров страниц в правом нижнем углу. Форма листа ПЗ приведена на рис. 5.8.

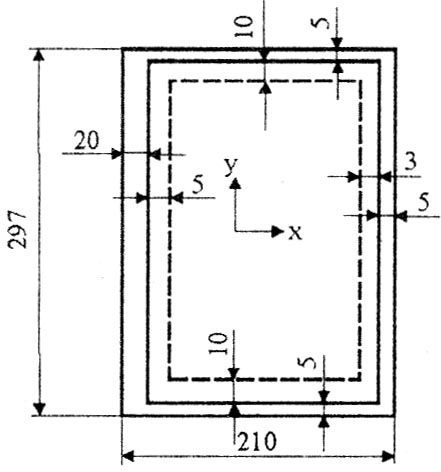

Рис. 5.8. Размеры страницы, рамки и границ текста в ПЗ

Каждый лист в ПЗ содержит рамку и может содержать основную над­пись (штамп). Основная надпись на листах пояснительной записки выгля­дит точно также, что и сокращенная надпись (штамп) на втором и после­дующих листах оглавления ПЗ (см. рис. 5.7).

Заголовки разделов в ПЗ пишут с новой страницы, подзаголовков нет. Названия заголовков представляются в виде абзаца строчными буквами, кроме первой – прописной. Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят.

Расстояние между заголовком раздела и текстом должно быть 15 мм. Расстояние между текстом и заголовком подраздела сверху должно быть 10, а снизу – 5 мм.

Полное наименование изделия на заглавном (титульном) листе ПЗ, в ос­новной надписи и при первом упоминании в тексте документа должно быть одинаковым с наименованием его в основном конструкторском документе. В последующем тексте порядок слов в наименовании должен быть прямой, т.е. на первом месте должно быть определение (имя прилагательное), а за­тем – название изделия (имя существительное); при этом допускается упот­реблять сокращенное наименование изделия.

Наименования, приводимые в тексте документа и на иллюстрациях, должны быть одинаковыми.

Текст документа должен быть кратким, четким и не допускать различ­ных толкований.

При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова – «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д.

При этом допускается использовать повествовательную форму изложе­ния текста документа, например «применяют», «указывают» и т.п.

Если в документе принята специфическая терминология, то в конце его (перед списком литературы) должен быть перечень принятых терминов с соответствующими разъяснениями. Перечень включают в содержание до­кумента.

В тексте документа не допускается:

- применять обороты разговорной речи, техницизмы, профессионализмы;

- применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;
