Общие сведения о системе автоматизированного проектирования p-cad
Современные технологии разработки и создания радиоэлектронных устройств и схем используют специальные программные средства, позволяющие разрабатывать микросхемы, радиочастотные устройства (волноводы и антенны) и принципиальные схемы электронных устройств.
Интегрированная САПР PCAD - это наиболее популярная в мире система автоматизации проектирования и подготовки производства печатных плат.
В данном методическом пособии рассмотрено поэтапное автоматизированное проектирование электронных приборов (от разработки принципиальной схемы до трассировки печатной платы (ПП) и подготовки технической документации) в пакете P-CAD.
Система P-CAD предназначена для проектирования многослойных ПП электронных устройств, что включает в себя:
создание (рисование, ввод) принципиальной электрической схемы;
перенос схемы на ПП (упаковку), получение для этой схемы чертежа печатной платы с размещенными на ней компонентами;
ручное размещение компонентов на ПП;
ручную, интерактивную или автоматическую трассировку проводников;
контроль ошибок в схеме и ПП;
выпуск конструкторской и технологической документации.

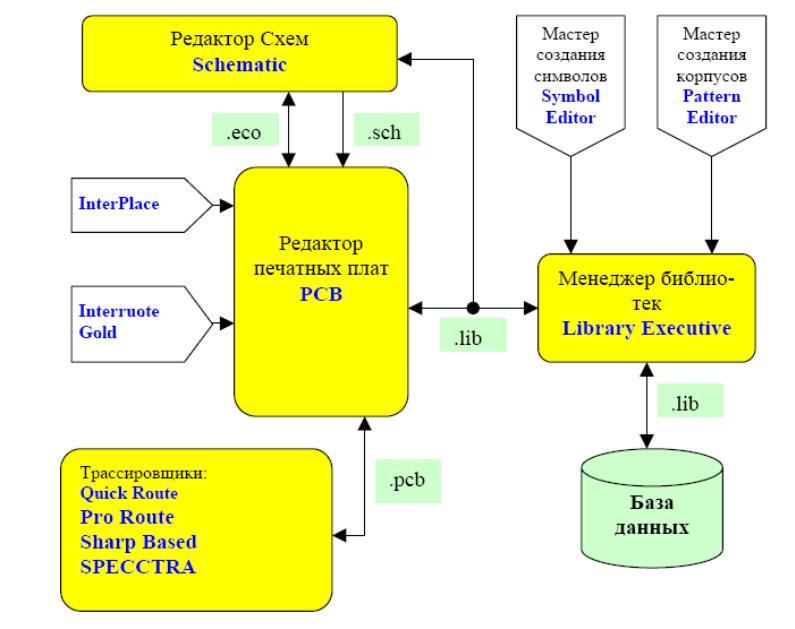

Она состоит из четырех основных модулей: P-CAD Library Manager, P-CAD Schematic, P-CAD PCB, P-CAD Autorouters и ряда вспомогательных программ (рисунок 1).
P-CAD Schematic – графический редактор схем (используется для рисования принципиальной электрической схемы Э3).
P-CAD PCB -графический редактор печатных плат ПП (используется для размещения элементов на ПП и редактирования печатных плат с размещенными на них элементами).
Данные редакторы позволяют перемещать информацию в другие программы Windows, например в Word для выпуска документации.
P-CAD Autorouters - производит автоматическую трассировку (разводку) дорожек в соответствии со стратегией, задаваемой пользователем в графическом редакторе P-CAD PCB. В состав P-CAD входят два автотрассировщика: простейшая программа QuickRoute и заимствованная из системы Protel программа Shape-Based Router.
P-CAD Library Manager – Менеджер библиотек (осуществляет создание и ведение библиотек элементов, используемых при работе).
Рисунок 1 - Обобщенная структура системы
P-CAD
Процесс проектирования печатной платы устройства в P-CAD выглядит следующим образом (рисунок 2):
сначала создают принципиальную электрическую схему устройства в P-CAD Schematic. Условные обозначения элементов на схеме не формируют каждый раз заново, а берут из интегрированных библиотек .lib, которые включают в себя графические изображения символов и корпусов компонент, а так же необходимую текстовую информацию. Результатом работы на этом этапе является графический файл .sch;
сама принципиальная электрическая схема не используется для трассировки печатной платы. Система использует лишь информацию о соединениях внутри схемы и типах используемых компонентов. Поэтому вторым этапом создания ПЭС является – создание файла связей с описанием электрических соединений элементов и их типов. По завершении этого этапа появляется отдельный файл .net списка соединений;
далее в P-CAD PCB на основе файла .net получают чертеж ПП с размещенными компонентами, на котором указаны линии электрических соединений между их выводами (чертежи корпусов компонентов автоматически загружаются из интегрированной библиотеки .lib). Эта операция называется упаковкой схемы на ПП, в результате образуется файл .pcb;
Следующий этап – задание контура печатной платы и размещение компонентов на печатной плате. Действия производят вручную;
Автоматическая трассировка дорожек платы производится с использованием автотрассировщика P-CAD Autorouters, стратегию разводки (правила) необходимо задать предварительно в P-CAD PCB;
Система P-CAD использует интегрированные библиотеки, содержащие графическую и текстовую информацию о компонентах. В графическом виде представлены символы и корпуса компонентов, а в текстовом – число секций в корпусе, номера и имена выводов. Если при создании принципиальной схемы в библиотеке отсутствует необходимый элемент, его можно создать, используя P-CAD Library Manager (Library Executive, Symbol Editor-редактор символов компонент, Pattern Editor-редактор корпусов) - менеджер библиотек.
Графический редактор принципиальных электрических схем P-CAD Schematic
Интерфейс программы
P-CAD Schematic предназначен для построения электрических принципиальных схем радиоэлектронных устройств. Запуск графического редактора производится из меню (Пуск/Программы/P-CAD2001/Schematic). Интерфейс программы представлен на рисунке 2.
Основное меню содержит команды редактора. Оно активизируется щелчком мыши на имени меню. Помимо меню системные команды дублируются в горизонтальной панели инструменов, содержащей их графическое представление в виде пиктограмм
Команды размещения объектов также дублируются в вертикальной панели инструментов.

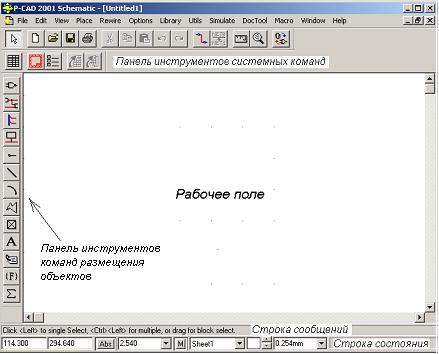

Рисунок 2 - Рабочий экран P-CAD Schematic
В поле рабочего окна создается принципиальная электрическая схема, содержащая графические изображения символов, электрические соединения, шины и т.п.
Вторая строка снизу – строка сообщений, в ней отображается полезная информация, которая зависит от выполняемых действий в данный момент времени.
Самая нижняя строка – строка состояний служит для выбора некоторых параметров рисования (рисунок 3).
Текущие координаты X,Y курсора |
|
Выбор шага сетки |
|
Переключение листов |
|
Выбор ширины линии |
|
||||||
|
||||||
Рисунок 3 - Назначение полей строки состояний
Координаты X,Y - числа в полях указывают текущие координаты курсора.
Для перемещения курсора в заданную пользователем точку переместить курсор в поле X, на клавиатуре набирать значение координаты Х, затем нажать клавишу Tab, набрать значение координаты Y и нажать клавишу Enter.
Abs и Rel - кнопки переключения типа сетки.
Абсолютная сетка Abs имеет начало координат в левом нижнем углу рабочей области экрана. Относительная сетка Rel имеет начало координат в точке, указанной пользователем.
Шаг сетки - устанавливается при нажатии на кнопку выбора (стрелка).
Набор шагов сеток устанавливается в поле Grid Spacing после выполнения команды Options/Grids.
Текущий лист схемы и кнопка выбора листа отражают установки, проведенные по команде Options/Sheets в закладке Sheets.
Ширина линии и выбор ширины линии (дублирует команду Options/Current Line).
Для добавления в список новой толщины линии необходимо щелкнуть по кнопке ширина линии (Line Width) и ввести новое значение толщины линии. Тип линии устанавливается командой Options/Current Line в области Style диалогового окна.
Основные этапы создания принципиальной схемы

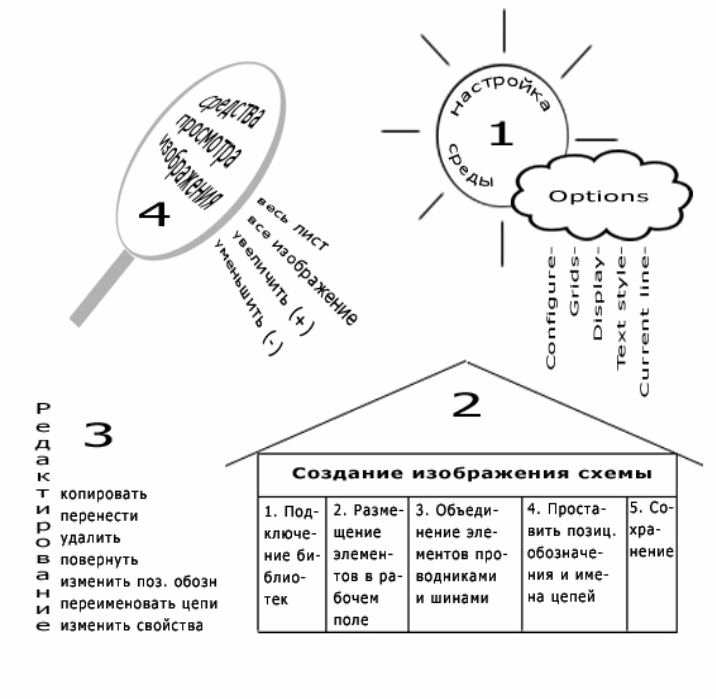

Основные команды, которые необходимо использовать в P-CAD Schematic для создания принципиальной электрической схемы, можно объединить в 4 группы (см. рисунок 4)
Рисунок 4 - Основные действия, производимые в P-CAD Schematic, необходимые для создания изображения электрической принципиальной схемы
1. Настройка конфигурации программы. После запуска редактора (Пуск/Программы/P-CAD_2001/Schematic) необходимо установить удобную для использования среду – настроить конфигурацию (меню Options).

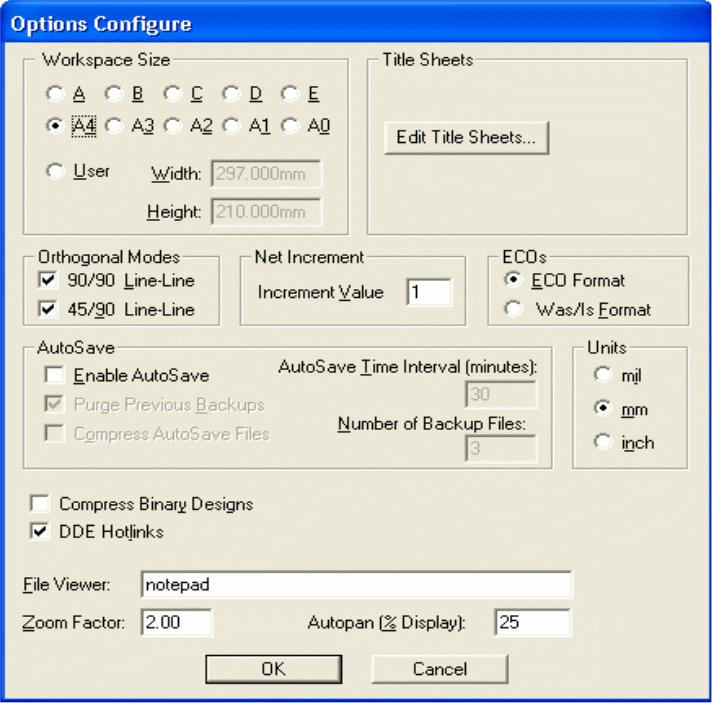

Options/Configure. Диалоговое окно представлено на рисунке 5. В нем необходимо:
Рисунок 5 - Настройка конфигурации P-CAD Schematic
Задать стандартный формат листа в области Workspace Size (нестандартные размеры задаются в области Use).
Выбрать систему единиц Units:
mil – милы (1 мил = 0,001 дюйма = 0.0254 мм);
inch- дюймы;
mm – миллиметры;
(для изображения схем в ЕСКД выбираем mm).
Установить режим ввода линий и цепей Orthogonal Models:
90/90 Line-Line ортогональные;
45/90 Line-Line диагональные.
Указывать масштаб изменения изображения по командам Zoom в графе Zoom Factor.

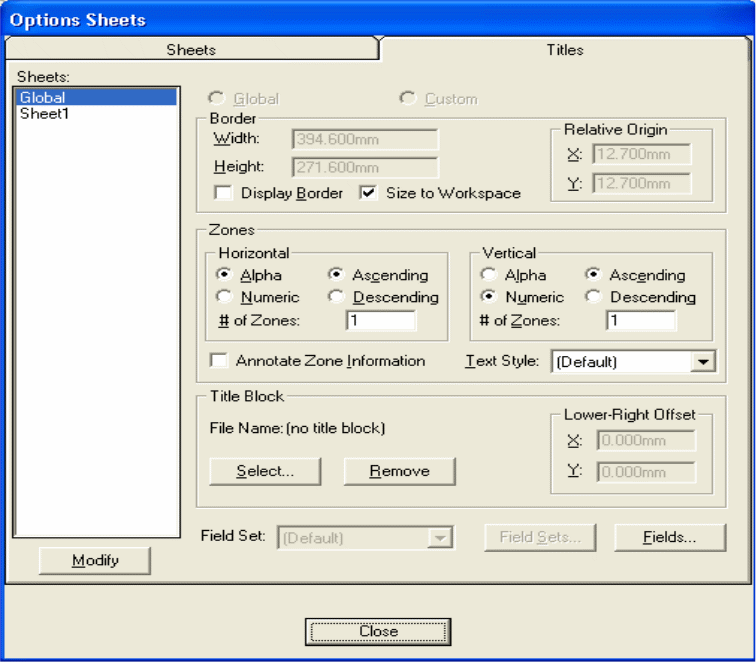

Подключить готовую форматку, нажав на кнопку Edit Title Sheets, в появившемся диалоговом окне (рисунок 6) нажать Select и выбрать нужный файл .ttl (файл форматки). Принять изменения, нажав кнопку Modify.
Рисунок 6 - Вкладка Options Sheets

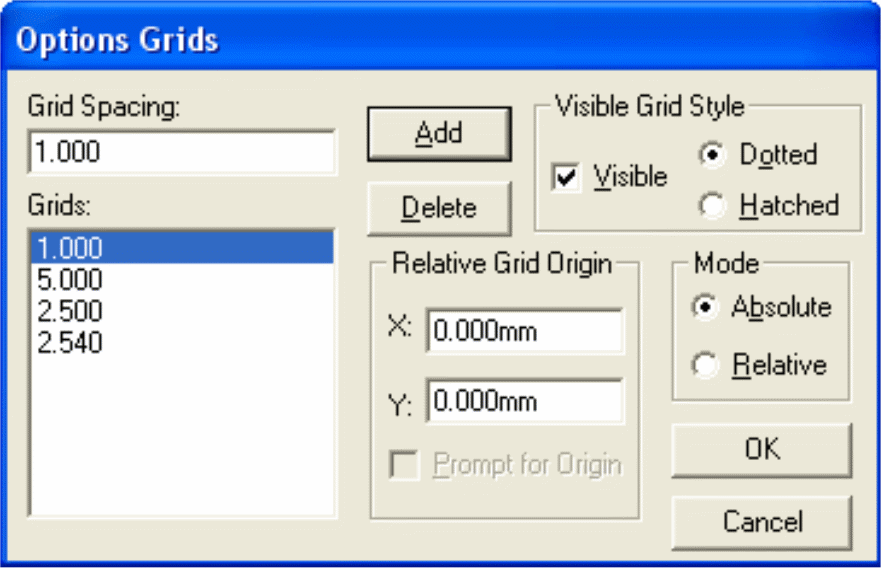

Команда Options/Grids служит для установки шага сетки (Рисунок 7).
Размещение элементов схемы удобно производить в узлах решетки – это снимает в дальнейшем проблему стыковки проводников и элементов.
Add –добавить новое значение;
Delete –удалить выделенное значение.
Далее текущее значение шага сетки выбирают непосредственно в строке состояния.
Рисунок 7 - Диалоговое окно Options/Grids
(Для создания схем в ЕСКД добавьте шаг 2,5 и 5,00).
Options/Display Устанавливают цвет различных объектов. На закладке Colors (Рисунок 8) задаются:
цвет различных компонентов схемы:
Wire – цепь;
Part – символ компонента;
Bus – шина;
Junction - точка соединения цепей;
Pin – вывод компонента;
Line – линия;
Text – текст;
Open End – не подсоединенный (открытый) вывод компонента или цепи; Background – фон;
1*Grid – обычная сетка;
10*Grid – сетка с шагом в 10 раз больше обычного;
Selection – выбранный объект;
Title – форматка схем.
Установленные по умолчанию цвета объектов можно изменить, нажимая соответствующую клавишу с именем объекта и выбирая в появившейся палитре нужный цвет.
стиль подсоединения цепей к шине Bus Connection Mode;
размер точки электрического соединения цепей (точки «пайки») Junction Size:
Small – малый (диаметр 20мил);
Large – большой (диаметр 30мил);
User - задается пользователем (от 1 до 394 mil).

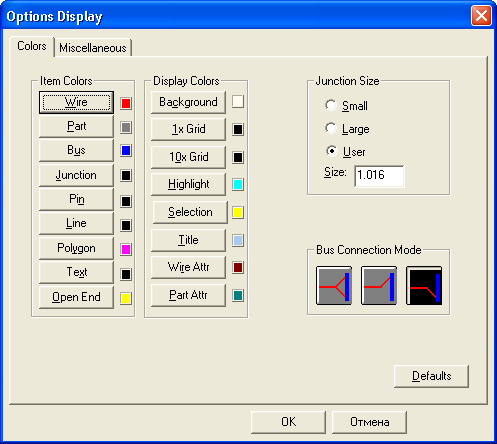

Рисунок 8 - Диалоговое окно Options/Display/Color настройка элементов цепи и дисплея
в закладке Miscellaneous (рисунок 8) окна Options Display в области Cursor Style выбирается стиль курсора:
Arrow — в виде стрелки;
Small Cross — в виде маленького перекрестия;
Large Cross —в виде большого перекрестия;
команда Options/Text Style служит для определения стиля текста, устанавливаемого по умолчанию, а при необходимости позволяет создать свой стиль текста в добавление к уже существующим. (Например, если необходимо ввести текст на русском языке, надо создать соответствующий стиль). В появившемся диалоговом окне нажать Add (рисунок 9).
Рисунок 9 - Диалоговое окно Text Style
во вкладке Add Text Style ввести имя нового шрифта (например «12»);
нажать ОК;

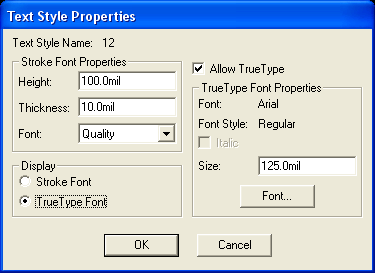

Рисунок 10 - Диалоговое окно Text Style Properties
в появившемся окне Text Style Properties (рисунок 10) установить значения Allow True Type, True Type Font;
активизировать окно Шрифт, нажав кнопку Font.

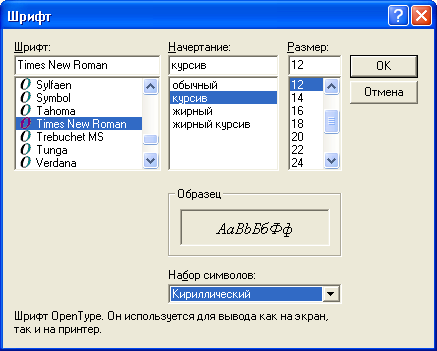

В следующем окне Шрифт (рисунок 11) выбрать:
шрифт Arial;
начертание курсив;
размер 12;
набор символов кириллически;
нажать ОК.
Рисунок 11 - Диалоговое окно Шрифт
Команда Options/Current Line… служит для установки ширины линии. В появившемся диалоговом окне можно выбрать линии стандартной ширины (Thick, Thin), а также в поле Use задать ширину линии по своему усмотрению:
Thick – толстые – 0,762mm;
Thin – тонкие – 0, 254mm;
Use – ширина линии устанавливается пользователем.
В дальнейшем при создании изображений необходимую ширину линии можно выбрать из набора непосредственно в строке состояний.
